编译原理_SLR分析表&LR(1)分析表的构建

---

前言

在编译器设计领域，解析（Parsing）是一个核心过程，它负责将源代码转换成一系列可以被编译器理解的结构。SLR（简单LR分析）和LR(1)分析表是构建解析器时常用的两种技术。本文将用通俗易懂的方式，结合笔者自身理解，探讨这两种技术的原理、构建方法。
本文结合龙书第2版习题4.6.2和4.7.1进行讲解。

---

首先给出贯穿本文的语法：
$S\to SS+|SS\ast |a$

一、SLR分析表的构建

1. 基本概念

1.1 增广文法

如果某个文法 G 的开始符号是 S，那么它的增广文法 G’ 就是原来文法 G 中的产生式再加上新的产生式“S’ → S”。本例中的增广文法$G^{\prime }$为
$0.S^{\prime }\to S$
$1.S\to SS+$
$2.S\to SS\ast$
$3.S\to a$

1.2 项集的闭包

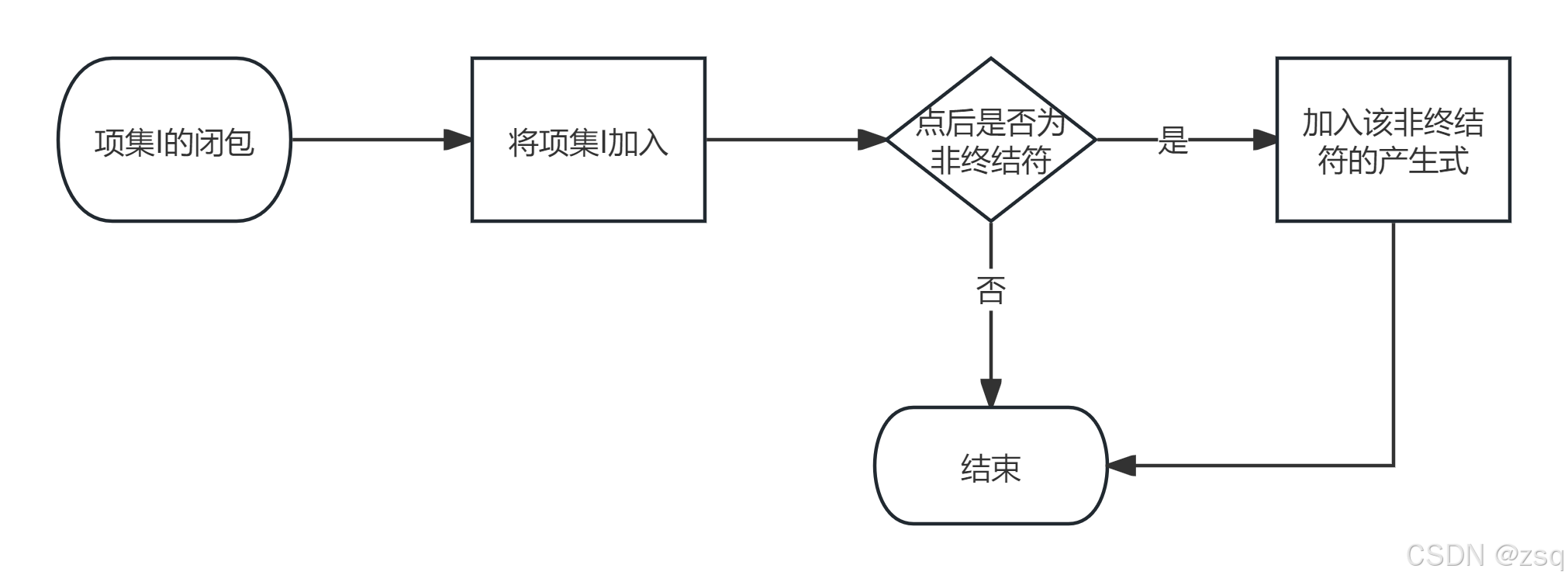

对于项集 $I$ ，首先把它里面的所有项放到它的闭包$C(I)$ 中；接着遍历$I$中的每一项。如果遍历到的某一项点号右边恰好是非终结符，我们就把这个非终结符对应的若干产生式，做成“LR(0) 项”（点号放在产生式体最左边），再全部添加到$C(I)$中。反复遍历，直到没有新项被添加到$C(I)$中为止。此时的 $C(I)$ 就叫做“项集的闭包”。

$I_0$即为初态$S^{\prime }\to \cdot S$ 的闭包。
对于本例，项集$I0$的构造过程如下：
首先将初态加入$S^{\prime }\to \cdot S$
此时，点的右边为$S$，是非终结符，将其所有产生式加入，此时闭包中包含：
$S^{\prime }\to \cdot S$
$S\to \cdot SS+$
$S\to \cdot SS\ast$
$S\to \cdot a$
再次观察新添加的项中是否含有$\cdot$后是除刚加入的$S$外的非终结符。没有，则完成。此时即为LR(0)自动机初态的项集$I_0$。
之后如何更新LR(0)自动机的状态呢？需要使用第三个关键点 GOTO函数。

1.3 GOTO函数

GOTO函数相当于状态转移函数，$GOTO(I_i,X)$代表对项集$I_i$输入语法符号$X$后的项集。
具体的计算方法如下：

1. 新建空项集$I_j$
2. 遍历项集$I_i$中的项，看点号右边是否为$X$
3. 如果是，则将其点号右移，并加入$I_j$中；否则，丢弃
4. 遍历完成，求此时$I_j$的闭包，得到最终的$I_j$。

例如$GOTO(I_0,S)$：
首先挑选出全部点后为$S$的项：
$S^{\prime }\to \cdot S$
$S\to \cdot SS+$
$S\to \cdot SS\ast$
将点右移一位：
$S^{\prime }\to S\cdot$
$S\to S\cdot S+$
$S\to S\cdot S\ast$
然后，求上述项集的闭包：
（以下再次回顾求闭包的过程）
遍历所有项，发现点后有非终结符$S$，将其产生式全部加入，此时项集中包含：
$S^{\prime }\to S\cdot$
$S\to S\cdot S+$
$S\to S\cdot S\ast$
——————
$S\to \cdot SS+$
$S\to \cdot SS\ast$
$S\to \cdot a$
现在，项集中不再含有点后除$S$外的非终结符了。此时，GOTO函数完成，将该状态命名为$I_2$。

有了以上基础我们就可以进行SLR分析表的构建了。

2 SLR分析表的构建

2.1 找到全部的项集

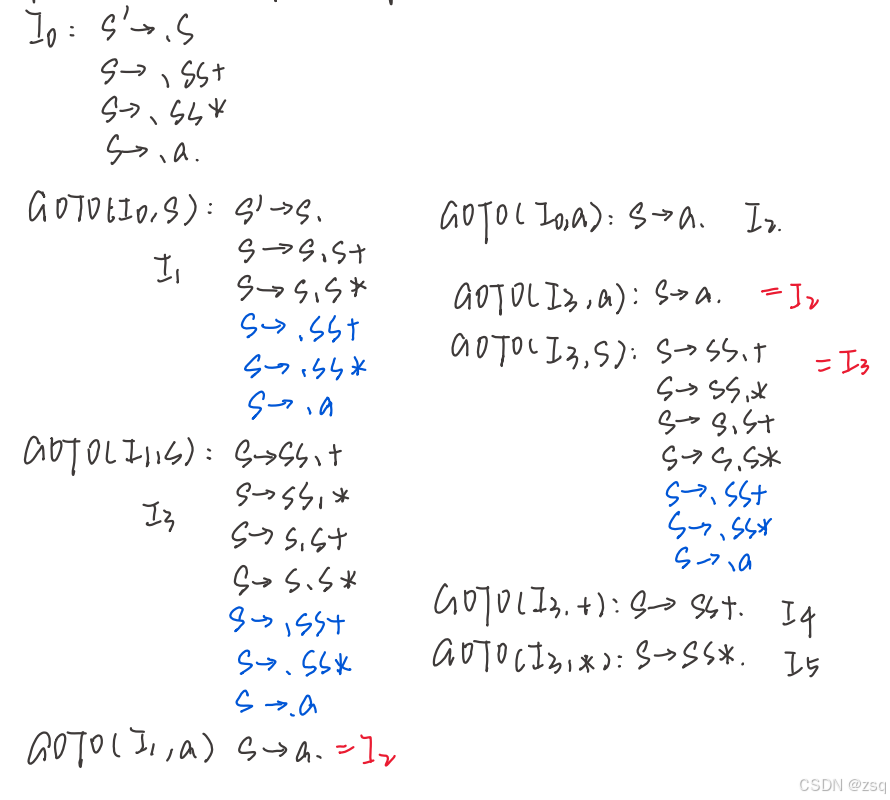

首先，按照上述方法，找到这个语法对应的全部项集。
在确定初态后，不断调用GOTO函数，生成新的项集，直到GOTO函数不再能生成新的项集为止。（规范-LR(0) 项集族）

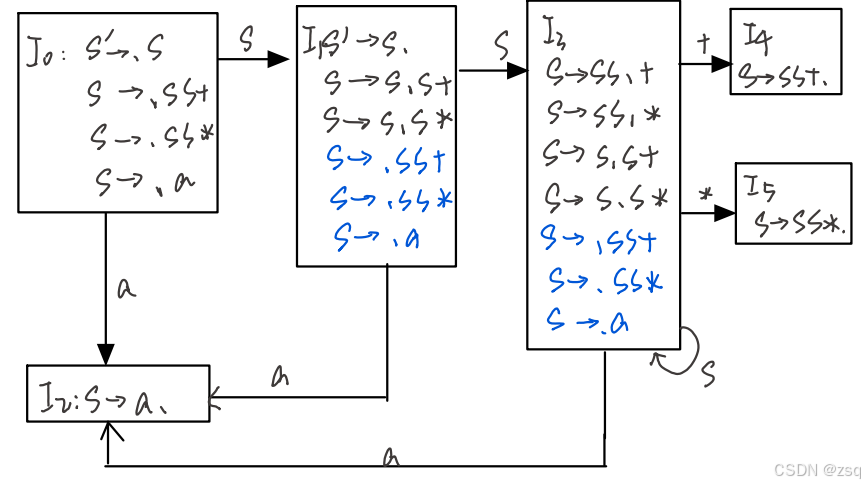

将所有的项集及其对应的生成关系画图表示如下（LR(0)自动机）：

2.2 分析表的构建

SLR 解析表是基于上面的 LR(0) 自动机制作的。
SLR 表有两个部分：

• Action 表
• Goto 表。

构造 SLR 解析表中的 Action 表需要三步：

• 按照上面的方法生成“规范-LR(0) 项集族”。
• 接下来，遍历项集族中的项集 。
• 对于其中的一个项集$I_i$ ，遍历其中的每一个 LR(0) 项：
  • 如果这个项的点号右边是终结符 ，并且 $GOTO(I_i,a)=I_j$，就把 Action[i, a] 设成$S_j$”。
  • 如果这个项的点号在整个产生式的最右边（形如$A\to \alpha \cdot$）并且不是增广文法的开始符号（比如上面的 S’），就找出$A$ 的 FOLLOW 集，遍历其中的终结符 ，把 Action[i, a] 设成“归约 i”——相当于我们已经处理完了 A 这个非终结符，可以开始处理下一个了。
  • 如果这个项是$S^{\prime }\to S\cdot$ （S 可以是任意开始符），就把 Action[i, eof] 设成“接受”。

构造 Goto 表的过程要简单一些：我们遍历所有非终结符。如果对于某个非终结符 $A$ ，有 $GOTO(I_i,A)=I_j$ ，那么我们就把 GOTO[i, A] 设成 j——这样告诉解析器，归约了$A$ 之后，要切换到状态 j 接受新的输入。这样 Goto 和 Action 的构造就完成了。

按上述步骤，构造出的SLR分析表如下：

二、LR(1)分析表的构建

LR(1)分析表的构建与SLR分析表最大的区别是引入向前看符号。顾名思义，向前看符号就是要在本步骤的基础上再看下一步会是怎样的。不理解没关系，直接来看怎么做。（很简单的套公式）

1 向前看符号

首先，对于增广文法的开始项$S^{\prime }\to S$，其向前看符号为#（句子的结束符），该项变为$S^{\prime }\to S,\#$
对于直接右移点的项，向前看符号不变，然后求对应的闭包。
对于这些新增加的项，口诀先看前，再看后。先看左侧是什么，然后再看其它项中点后有相同符号的情况。比如
已知$A\to \alpha \cdot B\beta ,a$
求$B^{\prime }\to ?$的向前看符号。
（这里的问号是指可以是任何左侧是B的项，因为它们会获得相同的向前看符号）
左侧为B，则看所有式子中点后紧接是B的项。
然后分两种情况：

• $\beta$为空，直接抄，将原来项的向前看符号抄过来即可
• $\beta$不空，若其为终结符，直接将其加入；若为非终结符，则加入$FIRST(\beta )$

比如本例中的$I_0$：
首先，初态的向前看符号加入
$S^{\prime }\to \cdot S,\#$
求闭包，将S的产生式全部加入
$S^{\prime }\to \cdot S,\#$
$S\to \cdot SS+$
$S\to \cdot SS\ast$
$S\to \cdot a$
此时，先看前要求的是S，再看后根据点后紧接着S的全部项求向前看符号。这里除最后一项外均为点后紧接S。

• 第一项$S^{\prime }\to \cdot S,\#$，S后为空，符合情况1，直接抄，#
• 第二项和第三项，S后不空，符合情况2，且其后紧接的S非终结符，故加入$FIRST(S)$。

又$FIRST(S)=a$，因此，加入向前看符号后，最终的$I_0$为：
$S^{\prime }\to \cdot S,\#$
$S\to \cdot SS+,\#/a$
$S\to \cdot SS\ast ,\#/a$
$S\to \cdot a,\#/a$

2 结果

然后不断调用GOTO函数，即可得到全部项集。

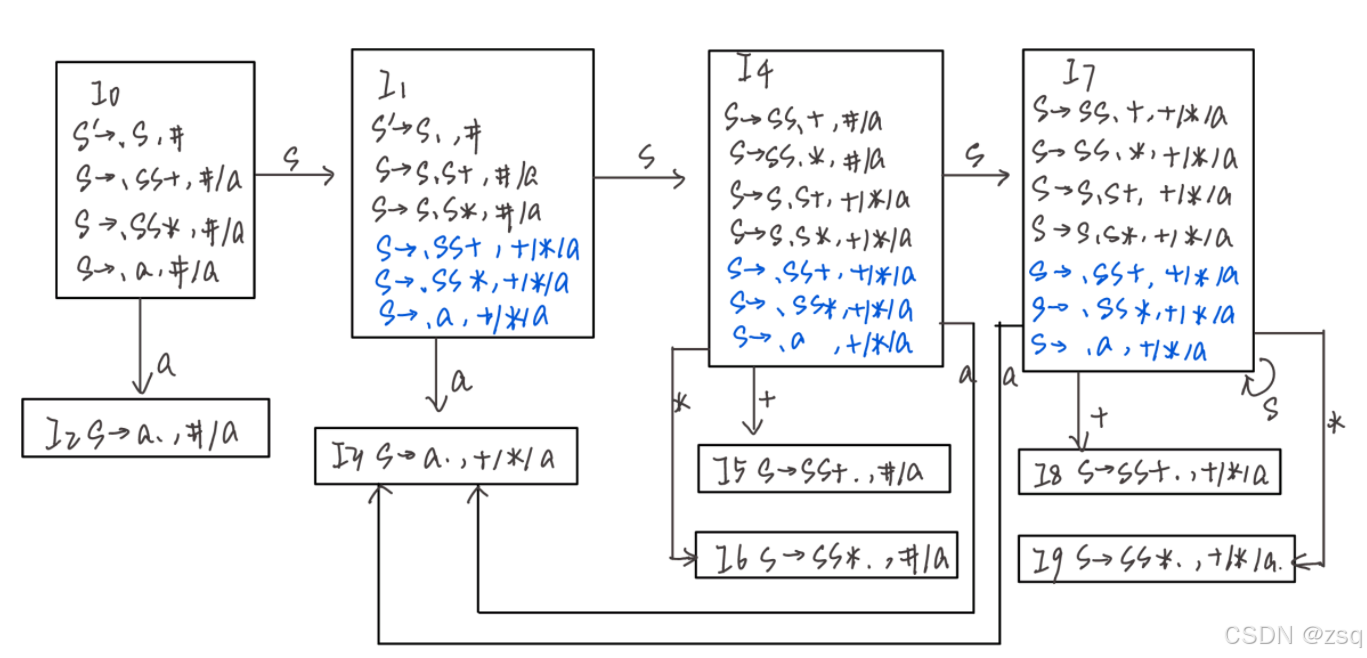

画出状态转换图如下：

生成LR(1)分析表如下：

总结

本文介绍了SLR和LR(1)分析表的构建方法，虽然方法简单，但仅停留于表面，适合做题目使用，并不适合彻底了解二者的机制。今后有时间会补充相关内容的完整知识。
LR(1)分析器部分强推第二个链接中B站的讲解视频！非常清晰！

---
