OSI/RM

一、前言

在学校里面上网的流程以及是怎么实现的？

通过交换机和路由器等中间设备来接收和转发电信号，从而实现信息的传递和服务的提供。

抽象语言（文本、音频、视频） --> 电信号

抽象语言 --> 编码  ——应用层

编码 --> 二进制  ——表示层

二进制 --> 电信号  ——介质访问控制层

处理电信号  ——物理层

二、OSI/RM

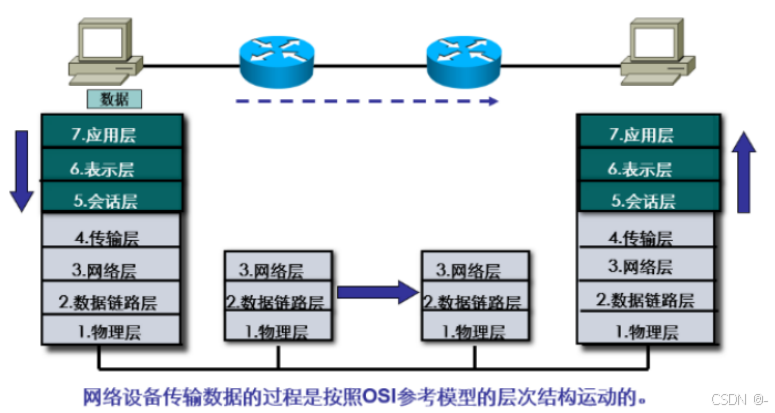

开放式系统互联参考模型（OSI/RM）

国际标准化组织（ISO）

应用层：讲抽象语言转换成编码

表示层：编码转换成二进制

会话层：建立、维护断开网络应用与网络服务器之间的会话。

传输层：实现端到端的传输，应用到应用的传输

IP地址由32位二进制构成

MAC地址由6个字节（32个十六进制数字）构成

端口号由16位二进制构成

1-65535  —— 1-1024知名端口号 —— SPORT，DPORT

        HTTP ——  80

        HTTPS —— 443

        POP3 —— 110

        FTP —— 20/21

        SFTP（SSH-FTP） —— 22（SFTP是SSH的一部分，通过SSH通道进行传输）

        FTPS（FTP-SSL） —— 990

        SSL是一个在客户机和具有SSL功能的服务器之间的安全连接中对数据进行加密和解密的协议

        Telnet —— 23

        SSH —— 22

        DNS —— 53

        SMTP —— 25

        DHCP —— 67/68

动态端口号：1024-65535 —— 用来分配给一些不固定的服务

网络层：基于IP地址实现逻辑寻址 —— SIP（源IP），DIP（目标IP）

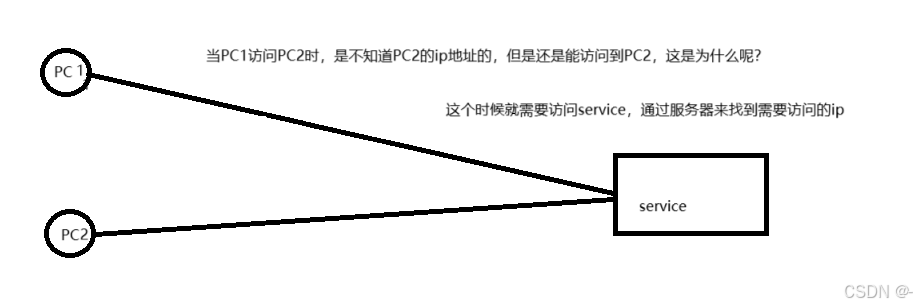

        直接获取IP地址

        通过DNS获取IP地址

        广播

        通过APP来获取IP地址

数据链路层：进行二进制转换电信号，控制物理层（管理着电信号的转换），以太网中基于MAC地址（这里不是介质访问控制层的原因？）

        LCC子层：逻辑链路控制子层，为传输可靠性提供一个保障，减少出现帧丢失、重复、失序的问题，CRC——循环冗余计算码

        MAC子层：媒体介入控制子层，负责识别网络层的协议，对他们进行封装、解封装，MAC寻址、流量控制。

        ARP协议——地址解析协议，通过一个地址获取另一个地址

        正向ARP：通过MAC地址解析IP地址

        反向ARP：通过IP地址解析MAC地址

        免费ARP：自我介绍，检测IP地址冲突

物理层：处理电信号

三、TCP/IP

3.1、TCP/IP --- 协议簇

不只是这两个协议，这两个最具代表性

四层 -- TCP/IP标准模型

应用层

传输层  # OSI中的网络层是基于网络，而TCP/IP是基于互联网

网络层

网络接口层

# 有的人认为数据链路层控制着物理层，因为数据链路层把二进制转换成电信号，没有数据链路层就没有物理层，就像电脑没有主机，只有一个显示屏一样。

五层 -- TCP/IP对等模型

应用层

传输层

网络层

数据链路层

物理层

# 有的人认为数据链路层是可以处理二进制的，而物理层是处理电信号的，所以应该分开

3.2、封装与解封装

封装：在通过每一层（除了物理层）的时候根据自身功能添加控制信息

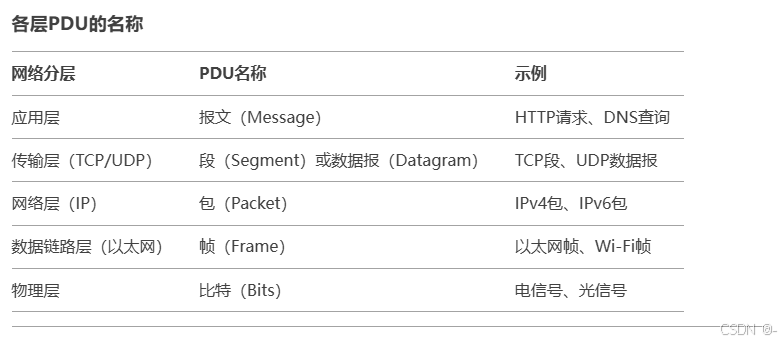

PDU --- 协议数据单元          PDU = 本层数据 + 本层头部（或尾部）

OSI中只能实现顺序封装

TCP/IP --- 跨层封装 --- 跨4层封装，跨3，4层封装  --- 跨的层的功能需要找到替代才可跨

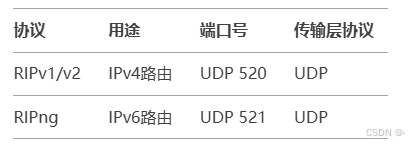

RIP：520， RIPng ：521， 使用的UDP协议

跨四层封装 （交换路由信息）--- OSPF --- 89（协议号）

        需要解决的两个问题： 端口的标识、分段

        分段的原因：在二层数据链路层限制了传输的数据大小，当数据量大时，在发送过程可能与其他的数据发生碰撞，导致数据的丢失，再者当分段后，部分数据传输失败后只需要传输失败部分的数据即可。

TCP能分段是因为TCP中有序列号，在分段后还可以进行顺序的拼接，但是UDP没有序列号，所以UDP不能分段

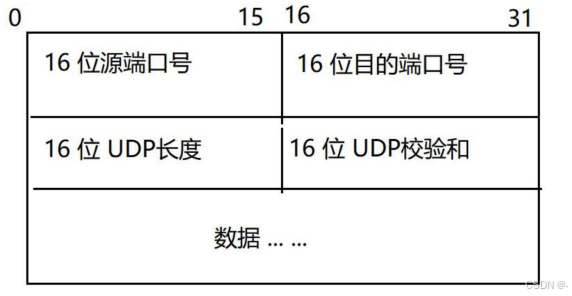

UDP的头部：

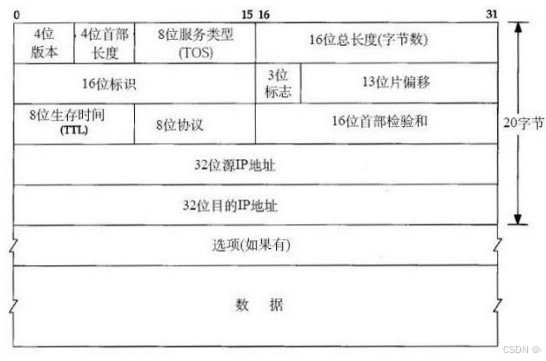

IP协议的头部：

TTL有一个默认值（不同系统默认值不同）每经过路由器的一次转发就会减一，到0时路由器不会继续转发，对其进行丢弃

8位协议来实现上层协议的标识，代替了传输层的端口标识

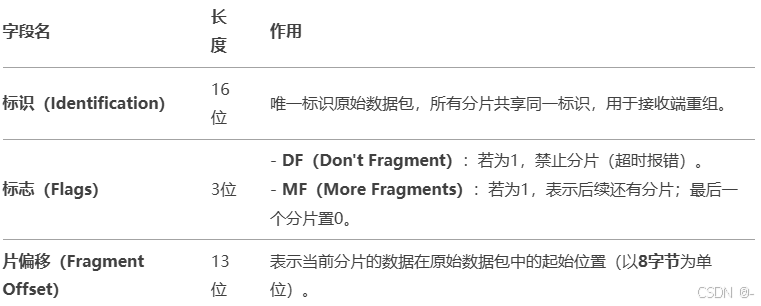

16位标识、3位标志、13位片偏移都是用来进行标识位置的，这样网络层就能完成分片的功能代替分段

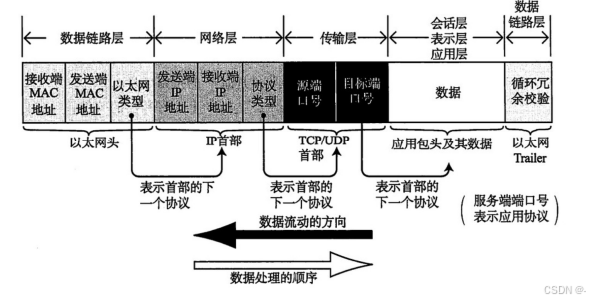

        跨三四层封装 （交换机与交换机之间）--- STP（生成数协议）

        需要解决的问题：分片、上层协议、IP（但是交换机不需要IP，可以忽略）

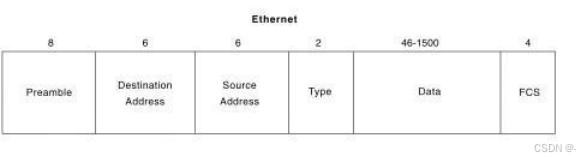

这里的type表示的是上一层的服务类型，解决了标记上层协议的问题

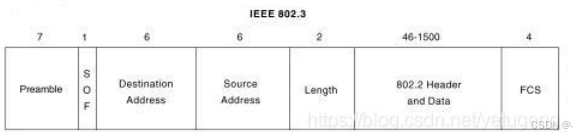

802.2 Header and Data：可以完成分段和标识上层协议

preamble：前导符，数据帧的开始

FCS：帧校验序列，确保数据的完整性，根据前面的数据进行计算，对比传输前后的计算结果

MTU --- 最大传输单元

802.3 --- MAC --- 介质访问控制

802.2 --- LLC --- 逻辑链路控制

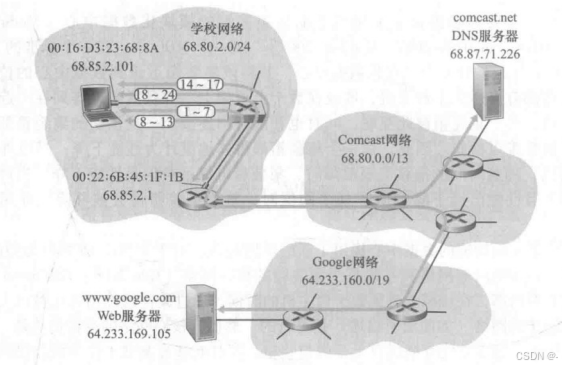

四、上网的流程

4.1、通过DHCP获取一个IP地址

应用层：DHCP客户端 --- DHCP服务器 --- 广播 --- DHCP - Discover报文

传输层：UDP封装 ： SPORT：68 DPORT：67 --- dhcp有两个端口号 客户端68 ，服务端67

网络层：IP封装： SIP： 0.0.0.0 DIP：255.255.255.255

网络接口层：以太网协议封装： SMAC：自己  DMAC：全F（广播地址）

交换机的转发原理：交换机收到数据帧之后，首先将数据帧中发源MAC地址和进入接口的对应关系记录在本地的MAC地址表，之后看目标MAC地址，根据目标MAC地址查看本地的MAC地址表，如果MAC地址表中存在记录，最大按照记录的端口转发；如果没有记录，则将进行泛洪 --- 除了进入的接口外，发送给剩余所有接口DHCP服务器 --- DHCP客户端 --- 单播/广播 --- DHCP- Offer报文DHCP客户端 --- DHCP服务器 --- 广播 --- DHCP - Request报文DHCP服务器 --- DHCP客户端 --- 单播/广播 --- DHCP - ACK报文

4.2、打开浏览器，输入www.google.com

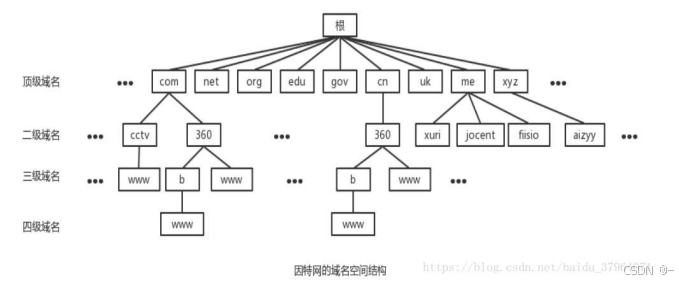

本地主机通过递归查找的方式找本地DNS服务器进行域名解析

DNS请求

传输层 --- UDP --- SPORT：随机 DPORT：53

网络层 --- IP --- SIP：自己的IP地址 DIP：本地DNS服务器的地址

数据链路层 --- 以太网 --- SMAC：自己 DMAC：网关的MAC地址

路由的转发原理：基于数据包中的目标IP地址，查看本地的路由表，如果路由表中存在记录，则路由器将无条件按照路由表的指示进行转发；如果没有记录，则将丢弃该数据包。

直连路由

静态路由：网络管理员手工配置的路由条目

动态路由：所有路由器运行相同的路由协议，之后，路由器之间自己沟通交流最终计算出到达未知网段的路由信息。

递归：用户浏览器向本地DNS服务器（如8.8.8.8）发送递归查询请求。每一级层层往下查询

迭代：本地DNS服务器通过迭代查询（根→TLD→权威服务器）获取IP地址。本人层层往下询问
