演示视频：

温度数据储存报警器

源代码

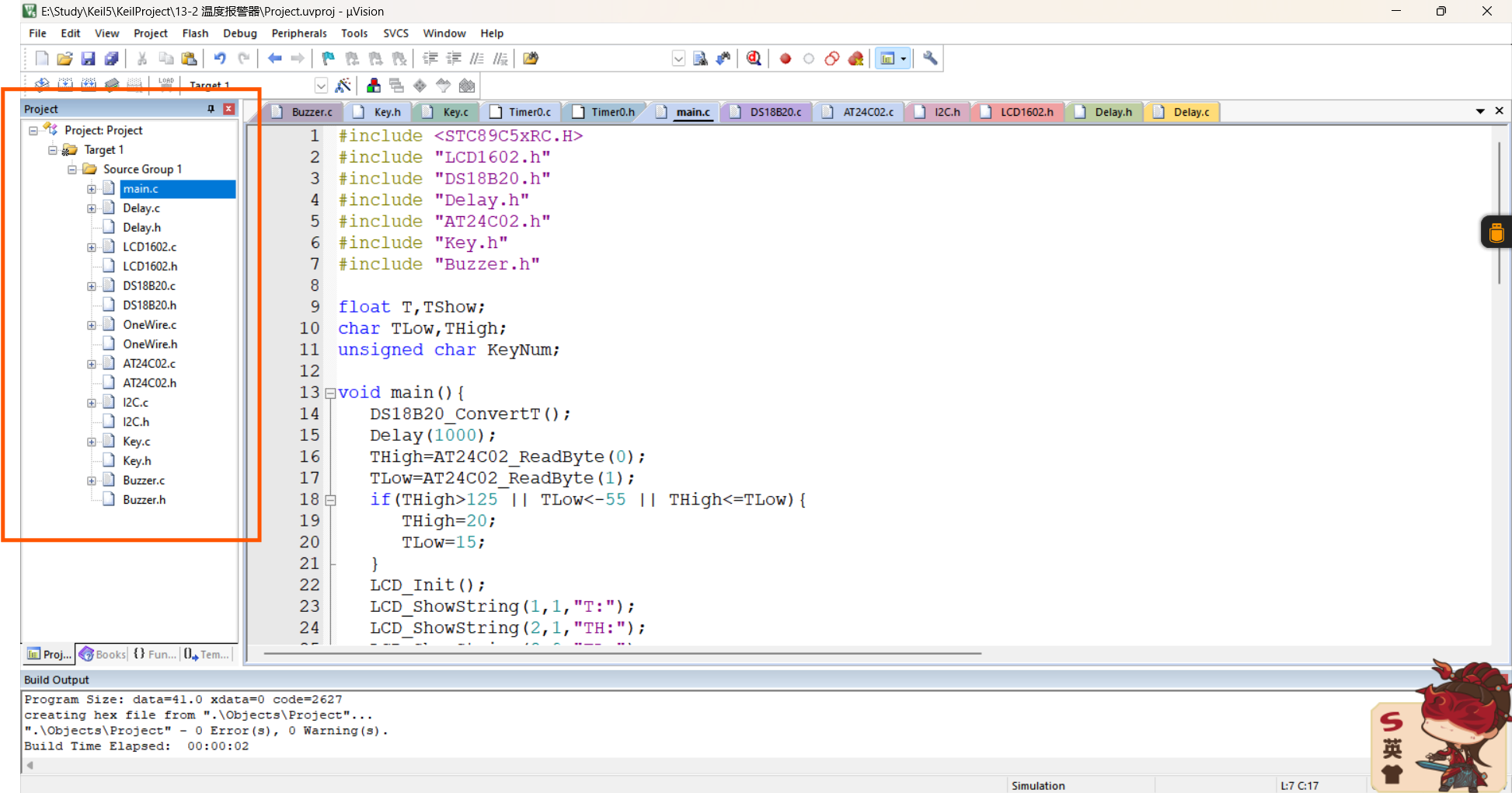

如上图将17个文放在Keli5 中即可，然后烧录在单片机中就行了

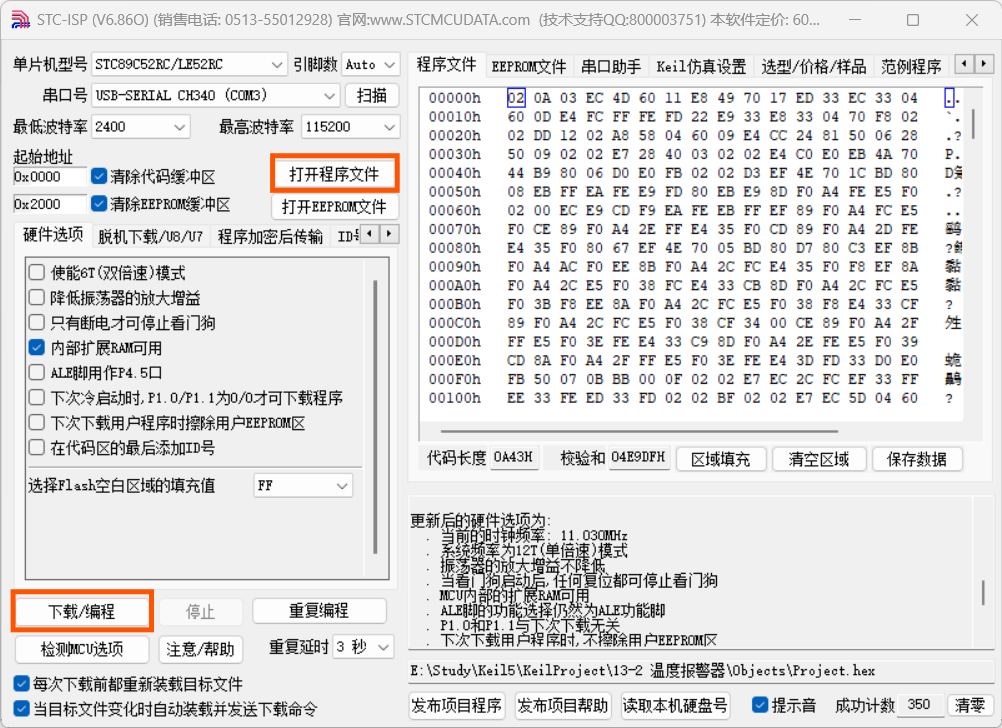

烧录软件用的是STC-ISP，不知道怎么安装的可以去看江科大的视频：

【51单片机入门教程-2020版程序全程纯手打从零开始入门】https://www.bilibili.com/video/BV1Mb411e7re?p=2&vd_source=ada7b122ae16cc583b4add52ad89fd5e

源代码：

头文件要记得宏定义和重定义，避免重复调用：

#ifndef _Timer0_h_//名字根据文件名定义即可
#define _Timer0_h_

//声明函数……

#endif

main.c

#include <STC89C5xRC.H>
#include "LCD1602.h"
#include "DS18B20.h"
#include "Delay.h"
#include "AT24C02.h"
#include "Key.h"
#include "Buzzer.h"

float T,TShow;//浮点数温度，温度显示
char TLow,THigh;//温度上限，温度下限
unsigned char KeyNum;//获取按键

void main(){
	DS18B20_ConvertT();//上电先转换一次温度，防止第一次读数据错误
	Delay(1000);//延时1秒启动
	THigh=AT24C02_ReadByte(0);//在0字节地址读取温度上限；
	TLow=AT24C02_ReadByte(1);//在1字节地址读取温度下限；
	if(THigh>125 || TLow<-55 || THigh<=TLow){//初值判断
		THigh=20;
		TLow=15;
	}
	LCD_Init();//LCD1602初始化
	LCD_ShowString(1,1,"T:");//初始化显示
	LCD_ShowString(2,1,"TH:");
	LCD_ShowString(2,9,"TL:");
	LCD_ShowSignedNum(2,4,THigh,3);
	LCD_ShowSignedNum(2,12,TLow,3);
	while(1){//无限循环
		//温度读取与显示
		DS18B20_ConvertT();//转换一次温度
		T=DS18B20_ReadT();//读取温度
		if(T<0){//如果温度小于0
			LCD_ShowChar(1,3,'-');//显示负号
			TShow=-T;//将温度变为正数
		}
		else{//如果温度大于等于0
			LCD_ShowChar(1,3,'+');//显示正号
			TShow=T;
		}
		LCD_ShowNum(1,4,TShow,3);//显示温度整数部分
		LCD_ShowChar(1,7,'.');//显示小数点
		LCD_ShowNum(1,8,(unsigned long)(TShow*100)%100,2);//显示温度小数部分

		//临界判断及显示
		KeyNum=Key();//按键获取
		if(KeyNum){//如果检测到按键执行下列代码
			if(KeyNum==1){//如果按键值为1
				THigh++;//上限加一
				if(THigh>125){THigh=125;}//临界判断
			}
			if(KeyNum==2){//如果按键值为2
				THigh--;//上限减一
				if(THigh<=TLow){THigh++;}
			}
			if(KeyNum==3){//如果按键值为3
				TLow++;//下限加一
				if(TLow>=THigh){TLow--;}
			}
			if(KeyNum==4){//如果按键值为4
				TLow--;//下限减一
				if(TLow<-55){TLow=-55;}
			}
			LCD_ShowSignedNum(2,4,THigh,3);//LCD显示最高上限
			LCD_ShowSignedNum(2,12,TLow,3);//LCD显示最低下限
			AT24C02_WriteByte(0,THigh);//温度上限存在0字节地址；
			Delay(5);//写入周期
			AT24C02_WriteByte(1,TLow);//温度下限存在1字节地址；
			Delay(5);//写入周期
		}
		if(T>THigh){//如果当前温度大于上限
			LCD_ShowString(1,13,"OV:H");//LCD显示OV：H
			Buzzer_Time(500);//蜂鸣器报警
		}
		else if(T<TLow){//如果当前温度小于下限
			LCD_ShowString(1,13,"OV:L");//LCD显示OV：L
			Buzzer_Time(500);//蜂鸣器报警
		}
		else{
			LCD_ShowString(1,13,"    ");//清空状态显示
		}
	}
}

LCD1602.c

#include <STC89C5xRC.H>


//引脚配置：
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0

//函数定义：
/**
  * @brief  LCD1602延时函数，12MHz调用可延时1ms
  * @param  无
  * @retval 无
  */
void LCD_Delay()		//@11.0592MHz
{
	unsigned char i, j;

	i = 11;
	j = 190;
	do
	{
		while (--j);
	} while (--i);
}


/**
  * @brief  LCD1602写命令
  * @param  Command 要写入的命令
  * @retval 无
  */
void LCD_WriteCommand(unsigned char Command)
{
	LCD_RS=0;
	LCD_RW=0;
	LCD_DataPort=Command;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602写数据
  * @param  Data 要写入的数据
  * @retval 无
  */
void LCD_WriteData(unsigned char Data)
{
	LCD_RS=1;
	LCD_RW=0;
	LCD_DataPort=Data;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602设置光标位置
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @retval 无
  */
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
	if(Line==1)
	{
		LCD_WriteCommand(0x80|(Column-1));
	}
	else if(Line==2)
	{
		LCD_WriteCommand(0x80|(Column-1+0x40));
	}
}

/**
  * @brief  LCD1602初始化函数
  * @param  无
  * @retval 无
  */
void LCD_Init()
{
	LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
	LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
	LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
	LCD_WriteCommand(0x01);//光标复位，清屏
}

/**
  * @brief  在LCD1602指定位置上显示一个字符
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @param  Char 要显示的字符
  * @retval 无
  */
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
	LCD_SetCursor(Line,Column);
	LCD_WriteData(Char);
}

/**
  * @brief  在LCD1602指定位置开始显示所给字符串
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  String 要显示的字符串
  * @retval 无
  */
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=0;String[i]!='\0';i++)
	{
		LCD_WriteData(String[i]);
	}
}

/**
  * @brief  返回值=X的Y次方
  */
int LCD_Pow(int X,int Y)
{
	unsigned char i;
	int Result=1;
	for(i=0;i<Y;i++)
	{
		Result*=X;
	}
	return Result;
}

/**
  * @brief  在LCD1602指定位置开始显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~65535
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以有符号十进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：-32768~32767
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
	unsigned char i;
	unsigned int Number1;
	LCD_SetCursor(Line,Column);
	if(Number>=0)
	{
		LCD_WriteData('+');
		Number1=Number;
	}
	else
	{
		LCD_WriteData('-');
		Number1=-Number;
	}
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以十六进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~0xFFFF
  * @param  Length 要显示数字的长度，范围：1~4
  * @retval 无
  */
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i,SingleNumber;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		SingleNumber=Number/LCD_Pow(16,i-1)%16;
		if(SingleNumber<10)
		{
			LCD_WriteData(SingleNumber+'0');
		}
		else
		{
			LCD_WriteData(SingleNumber-10+'A');
		}
	}
}

/**
  * @brief  在LCD1602指定位置开始以二进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~1111 1111 1111 1111
  * @param  Length 要显示数字的长度，范围：1~16
  * @retval 无
  */
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');
	}
}

LCD1602.h

#ifndef __LCD1602_H__
#define __LCD1602_H__

//用户调用函数：
void LCD_Init();//初始化
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);//显示单个字符
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);//显示字符串
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);//显示数字
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);//显示带符号数字
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);//显示十进制数字
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);//显示二进制数字

#endif

AT24C02.c

//AT24C02.c

#include <STC89C5xRC.H>
#include "I2C.h"

#define AT24C02_ADDRESS 0xA0

/**
  * @brief  AT24C02写入一个字节
  * @param  WordAddress 要写入字节的地址
  * @param  Data 要写入的数据
  * @retval 无
  */

void AT24C02_WriteByte(unsigned char WordAddress,Data){
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS);
	I2C_ReceiveAck();
	I2C_SendByte(WordAddress);
	I2C_ReceiveAck();
	I2C_SendByte(Data);
	I2C_ReceiveAck();
	I2C_Shop();
}

/**
  * @brief  AT24C02读取一个字节
  * @param  WordAddress 要读出字节的地址
  * @retval 读出的数据
  */

unsigned char AT24C02_ReadByte(unsigned char WordAddress){
	unsigned char Data;
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS);
	I2C_ReceiveAck();
	I2C_SendByte(WordAddress);
	I2C_ReceiveAck();
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS|0x01);
	I2C_ReceiveAck();
	Data=I2C_ReceiveByte();
	I2C_SendAck(1);
	I2C_Shop();
	return Data;
}

AT24C02.h

//AT24C02.h

#ifndef __AT24C02_H__
#define __AT24C02_H__

void AT24C02_WriteByte(unsigned char WordAddress,Data);
unsigned char AT24C02_ReadByte(unsigned char WordAddress);
#endif

Key.c

#include <STC89C5xRC.H>
#include "Delay.h"

unsigned char Key()//获取独立按键
{
	unsigned char KeyNumber=0;
	//进行判断是否摁下按键和防抖操作
	if(P31==0){Delay(20);while(P31==0);Delay(20);KeyNumber=1;}
	if(P30==0){Delay(20);while(P30==0);Delay(20);KeyNumber=2;}
	if(P32==0){Delay(20);while(P32==0);Delay(20);KeyNumber=3;}
	if(P33==0){Delay(20);while(P33==0);Delay(20);KeyNumber=4;}
	return KeyNumber;
}

Key.h

#ifndef _Key_h_
#define _Key_h_

unsigned char Key();

#endif

I2C.c

//I2C.c

#include <STC89C5xRC.H>

sbit I2C_SCL=P2^1;
sbit I2C_SDA=P2^0;

//I2C开始
void I2C_Start(){
	I2C_SDA=1;
	I2C_SCL=1;
	I2C_SDA=0;
	I2C_SCL=0;
}

//I2C停止
void I2C_Shop(){
	I2C_SDA=0;
	I2C_SCL=1;
	I2C_SDA=1;
}

//I2C发送一个字节
void I2C_SendByte(unsigned char Byte){
	unsigned char i;
	for(i=0;i<8;i++){
		I2C_SDA=Byte&(0x80>>i);
		I2C_SCL=1;
		I2C_SCL=0;
	}
}

//I2C接收一个字节
unsigned char I2C_ReceiveByte(){
	unsigned char i,Byte=0x00;
	I2C_SDA=1;
	for(i=0;i<8;i++){
		I2C_SCL=1;
		if(I2C_SDA){Byte|=(0x80>>i);}
		I2C_SCL=0;
	}
	return Byte;
}

//I2C发送应答
void I2C_SendAck(unsigned char AckBit){
	I2C_SDA=AckBit;
	I2C_SCL=1;
	I2C_SCL=0;
}

//I2C接收应答
unsigned char I2C_ReceiveAck(){
	unsigned char AckBit;
	I2C_SDA=1;
	I2C_SCL=1;
	AckBit=I2C_SDA;
	I2C_SCL=0;
	return AckBit;
}

I2C.h

//I2C.h

#ifndef __I2C_H__
#define __I2C_H__

unsigned char I2C_ReceiveAck();
void I2C_SendAck(unsigned char AckBit);
unsigned char I2C_ReceiveByte();
void I2C_SendByte(unsigned char Byte);
void I2C_Shop();
void I2C_Start();

#endif

Delay.c

//Delay.c

#include <STC89C5xRC.H>
#include <INTRINS.H>

//延时函数
void Delay(unsigned int xms)		//@11.0592MHz
{
	unsigned char i, j;
	while(xms){
		i = 2;
		j = 199;
		do
		{
			while (--j);
		} while (--i);
		xms--;
	}
}

Delay.h

//Delay.h

#ifndef __Delay_H__
#define __Delay_H__

//延时函数头文件
void Delay(unsigned int xms);
#endif

DS18B20.c

//DS18B20.c

#include <STC89C5xRC.H>
#include "OneWire.h"

//DS18B20指令
#define DS18B20_SKIP_ROM 0xCC
#define DS18B20_CONVERT_T 0x44
#define DS18B20_READ_SCRATCHPAD 0xBE

/**
  * @brief  DS18B20开始温度变换
  * @param  无
  * @retval 无
  */
void DS18B20_ConvertT(){
	OneWire_Init();//单总线初始化
	OneWire_SendByte(DS18B20_SKIP_ROM);//单总线发送1个字节（跳过ROM指令）
	OneWire_SendByte(DS18B20_CONVERT_T);//单总线发送1个字节（转换温度指令）
}

/**
  * @brief  DS18B20读取温度
  * @param  无
  * @retval 温度数值
  */
float DS18B20_ReadT(){
	unsigned char TLSB,TMSB;//温度格式
	int Temp;//临时变量
	float T;//浮点数温度
	OneWire_Init();//单总线初始化
	OneWire_SendByte(DS18B20_SKIP_ROM);//单总线发送1个字节（跳过ROM指令）
	OneWire_SendByte(DS18B20_READ_SCRATCHPAD);//单总线发送1个字节（转换温度指令）
	TLSB=OneWire_ReceiveByte();//低8位
	TMSB=OneWire_ReceiveByte();//高8位
	Temp=(TMSB<<8)|TLSB;//合并温度16位
	T=Temp/16.0;//正确转换温度（浮点数）
	return T;//返回温度值
}

DS18B20.h

//DS18B20.h


#ifndef __DS18B20_H__
#define __DS18B20_H__

float DS18B20_ReadT();
void DS18B20_ConvertT();

#endif

OneWire.c

//OneWire.c

#include <STC89C5xRC.H>

//引脚定义
sbit OneWire_DQ=P3^7;

/**
  * @brief  单总线初始化
  * @param  无
  * @retval 从机响应位，0为响应，1为未响应
  */
unsigned char OneWire_Init(){
	unsigned char i;
	unsigned char AckBit;
	OneWire_DQ=1;
	OneWire_DQ=0;
	i = 247;while (--i);//Delay 500us
	OneWire_DQ=1;
	i = 32;while (--i);//Delay 70us
	AckBit=OneWire_DQ;
	i = 247;while (--i);//Delay 500us
	return AckBit;
}

/**
  * @brief  单总线发送一位
  * @param  Bit 要发送的位
  * @retval 无
  */
void OneWire_SendBit(unsigned char Bit){
	unsigned char i;
	OneWire_DQ=0;
	i = 4;while (--i);//Delay 10us
	OneWire_DQ=Bit;
	i = 24;while (--i);//Delay 50us
	OneWire_DQ=1;
}

/**
  * @brief  单总线接收一位
  * @param  无
  * @retval 读取的位
  */
unsigned char OneWire_ReceiveBit(){
	unsigned char i;
	unsigned char Bit;
	OneWire_DQ=0;
	i = 2;while (--i);//Delay 5us
	OneWire_DQ=1;
	i = 2;while (--i);//Delay 5us
	Bit=OneWire_DQ;
	i = 24;while (--i);//Delay 50us
	return Bit;
}

/**
  * @brief  单总线发送一个字节
  * @param  Byte 要发送的字节
  * @retval 无
  */
void OneWire_SendByte(unsigned char Byte){
	unsigned char i;
	for(i=0;i<8;i++){
		OneWire_SendBit(Byte&(0x01<<i));
	}
}

/**
  * @brief  单总线接收一个字节
  * @param  无
  * @retval 接收的一个字节
  */
unsigned char OneWire_ReceiveByte(){
	unsigned char i;
	unsigned char Byte=0x00;
	for(i=0;i<8;i++){
		if(OneWire_ReceiveBit()){(Byte|=0x01<<i);}
	}
	return Byte;
}

OneWire.h

//OneWire.h

#ifndef __OneWire_H__
#define __OneWire_H__

unsigned char OneWire_Init();
unsigned char OneWire_ReceiveByte();
void OneWire_SendByte(unsigned char Byte);
unsigned char OneWire_ReceiveBit();
void OneWire_SendBit(unsigned char Bit);

#endif

Buzzer.c

//Buzzer.c

#include <STC89C5xRC.H>
#include <INTRINS.H>
#include "Delay.h"

//蜂鸣器端口
sbit Buzzer=P2^5;

//蜂鸣器私有延时函数，延时500us
void Buzzer_Delay500us()		//@11.0592MHz
{
	unsigned char i;

	_nop_();
	i = 227;
	while (--i);
}

//蜂鸣器发声，ms是发声时长，单位毫秒
void Buzzer_Time(unsigned int ms){
	unsigned int i;
	for(i=0;i<ms*2;i++){
		Buzzer=!Buzzer;//蜂鸣器发声
		Buzzer_Delay500us();
	}
}

Buzzer.h

//Buzzer.h

#ifndef __Buzzer_H__
#define __Buzzer_H__

void Buzzer_Time(unsigned int ms);
#endif

代码解析与教程：

Dealy模块

包含源代码与头文件，不需要知道怎么实现的会用即可，后续使用，直接将头文件和源代码拿过来用即可；

xms是定义的毫秒，1000毫秒就是1秒；模版生成的是1毫秒的，因此xms等于1000

LCD1602模块

包含源代码与头文件，不需要知道怎么实现的会用即可，后续使用，直接将头文件和源代码拿过来用即可；使用格式：（参考江科大的视频素材）

LCD1602相关重要知识：
LCD1602有两上下两行显示屏，每行各有16个小显示屏，如上图中的LCD_ShowString(1,3,"Hello"),第一个参数是第一行还是第二行，第2个参数是对应第几行的第几个小显示屏，最后一个是输出的东西，同理，到LCD_ShowNum(1,9,123,3)里，前三个和前面一样，最后一个参数是显示的位数，不够就在前面补0，例如输入1，参数为4，显示就是0001，输入23，参数为3，显示就是023

上图是LCD1602的开发原理模块图，由图可知，P10-P17是控制显示屏的重点；像矩阵那样，S1，由P17和P13控制，同理，其他按键一样，由于开发板限制，我们一般使用列遍历来控制按键，例如：S1,S5,S9,S13他们四个共用P13，所以将其为1列，将P13设定为1，P17设定为0，S1就会亮，其他按键同理。

Key模块

包含源代码与头文件，不需要知道怎么实现的会用即可，后续使用，直接将头文件和源代码拿过来用即可；

序号1是按键的防抖操作，不需要理解，有按键的地方直接用即可
序号2是独立按键控制变量。
KeyNumber就是返回值，按键K1就返回1，其他同理

I2C总线模块

包含源代码与头文件，需要知道怎么实现的，会用，后续使用，直接将头文件和源代码拿过来用即可；因为这部分比较难，轻度认识理解就行，越深越难
在此之前，我们要认识一下存储器：

本篇博客，以及博主的板子型号（STC89c52rc），用的储存器就是E2PROM储存器，简单介绍一下，RAM就是可读写储存器，SRAM是静态的，容量较大，成本高，类似于我们手机内存，DRAM是动态的，容量较小，成本较低，类似于我们手机的运行内存；ROM按常理来说是不可写的，只能读，但是他比RAM不易丢失，有断电保护，断电后数据不易丢失，因此非常受大家的喜欢，所以在后续的更新中，好多ROM也可以读写了，例如E2PROM。
了解上面之后，I2C总线可以理解成一个传输协议，或者传输方式，规则；作用是将一个机器（主机）的数据传输到另一个机器（从机）；来看E2PROM原理图

可以看到SCL，SDA是I2C接口，A0,A1,A2是I2C地址，通过这些东西，将主机（单片机）数据传递到从机（E2PROM）；下面来看传输是怎么实现的
I2C总线传输时有两大部分，时序结构和数据帧，时序结构就是SCL，SDA这种东西的先后顺序或者说他俩的一些重要关系
时序结构有6个小模块，看图：

这是开始和结束两部分，中间框起来的部分是数据确认阶段，高电平是1（高一点的部分），低电平是0（低一点的部分）；图中可以看到在数据确认阶段SCL始终为1，SDA也会变化，因此有：
//定义SCL，SDA的引脚
sbit I2C_SCL=P2^1;
sbit I2C_SDA=P2^0;

//I2C开始
void I2C_Start(){
	I2C_SDA=1;
	I2C_SCL=1;
	I2C_SDA=0;
	I2C_SCL=0;
}

//I2C停止
void I2C_Shop(){
//因为开始后SCL=0了，所有这里不需要重复定义了
	I2C_SDA=0;
	I2C_SCL=1;
	I2C_SDA=1;
}
接下来是发送数据，发送一个字节（8个bit），在数据确认期间，SCL先0后1再0，SDA是数据，有可能是1，有可能是0，也会变化，即可发送一个bit，然后循环8次就是一个字节：
//I2C发送一个字节
void I2C_SendByte(unsigned char Byte){
	unsigned char i;
	for(i=0;i<8;i++){
		I2C_SDA=Byte&(0x80>>i);
		I2C_SCL=1;
		I2C_SCL=0;
	}
}
发送字节是参数Byte，i是循环次数，也是右移几个单位，重点来了：注意看图中的先后顺序，SDA先变化，数据是高位在前，0x80是1000 0000，Byte&（有0即0）0x80就是保留Byte的第一位（最高位），其他全变0；然后变化SCL0，1，0；循环八次

接下来是接收数据，接收一个字节（8个bit），在数据确认期间，SCL先0后1再0，SDA是数据，有可能是1，有可能是0，也会变化，即可发送一个bit，然后循环8次就是一个字节：
//I2C接收一个字节
unsigned char I2C_ReceiveByte(){
	unsigned char i,Byte=0x00;
	I2C_SDA=1;
	for(i=0;i<8;i++){
		if(I2C_SDA){Byte|=(0x80>>i);}
		I2C_SCL=1;
		I2C_SCL=0;
	}
	return Byte;
}
接收字节是无参数，返回值是Data，i是循环次数，也是右移几个单位，重点来了：注意，主机接收之前需要释放SDA（使SDA=1）；注意看图中的先后顺序，SDA先变化，数据是高位在前，0x80是1000 0000，Byte&（有0即0）0x80就是保留Byte的第一位（最高位），其他全变0；然后变化SCL0，1，0；循环八次

接下来是发送应答和就收应答，作用就是在发送和接收时进行一个反馈，告诉你发送或者接收成功。
//I2C发送应答
void I2C_SendAck(unsigned char AckBit){
	I2C_SDA=AckBit;
	I2C_SCL=1;
	I2C_SCL=0;
}

//I2C接收应答
unsigned char I2C_ReceiveAck(){
	unsigned char AckBit;
	I2C_SDA=1;
	AckBit=I2C_SDA;
	I2C_SCL=1;
	I2C_SCL=0;
	return AckBit;
}
发送应答参数AckBit是应答数据，0就是表示应答，1是不应答； 注意看图中的先后顺序，SDA先变化，将应答数据赋值给SDA；然后变化SCL0，1，0；
接收应答无参数，返回值是AckBit是应答数据，0就是表示应答，1是不应答； 注意，主机接收之前需要释放SDA（使SDA=1）；注意看图中的先后顺序，SDA先变化将SDA赋值给AckBit；然后变化SCL0，1，0；

了解时序结构之后，来看数据帧，也就是数据是怎么在I2C中传输的：

发送一帧数据是有I2C时序结构的6个小模块组成的，图中都标注了；需要注意的是要告诉I2C总线向谁发送，也就是要先发送从机地址，从机地址最后一个是告诉你是读还是写；

接收一帧数据是有I2C时序结构的6个小模块组成的，图中都标注了；需要注意的是要告诉I2C总线向谁接收，也就是要先发送从机地址，从机地址最后一个是告诉你是读还是写；注意最后一个发送应答是1，表示非应答

复合格式数据是有I2C时序结构的6个小模块组成的，图中都标注了；需要注意的是要告诉I2C总线向谁发送并接收，也就是要先发送从机地址，从机地址最后一个是告诉你是读还是写；注意最后一个发送应答是1，表示非应答

AT24C02模块 /E2PROM模块

包含源代码与头文件，需要知道怎么实现的，会用，后续使用，直接将头文件和源代码拿过来用即可；因为这部分比较难，轻度认识理解就行，越深越难
AT24C02是E2PROM模块中的一小块，可以理解上述中所提到的从机，主机就是单片机，因此从机地址就是AT24C02地址；

字节写，随机读数据帧是有I2C时序结构的6个小模块组成的，图中不再标注了；需要注意的是要告诉I2C总线读还是写，也就是要发送从机地址SLAVE ADDRESS，从机地址最后一个是告诉你是读还是写；还有一个就是发送存储字节地址WORD ADDRESS；注意最后一个发送应答是1，表示非应答
//AT24C02.c

#include <STC89C5xRC.H>
#include "I2C.h"

#define AT24C02_ADDRESS 0xA0

/**
  * @brief  AT24C02写入一个字节
  * @param  WordAddress 要写入字节的地址
  * @param  Data 要写入的数据
  * @retval 无
  */

void AT24C02_WriteByte(unsigned char WordAddress,Data){
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS);
	I2C_ReceiveAck();
	I2C_SendByte(WordAddress);
	I2C_ReceiveAck();
	I2C_SendByte(Data);
	I2C_ReceiveAck();
	I2C_Shop();
}

/**
  * @brief  AT24C02读取一个字节
  * @param  WordAddress 要读出字节的地址
  * @retval 读出的数据
  */

unsigned char AT24C02_ReadByte(unsigned char WordAddress){
	unsigned char Data;
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS);
	I2C_ReceiveAck();
	I2C_SendByte(WordAddress);
	I2C_ReceiveAck();
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS|0x01);
	I2C_ReceiveAck();
	Data=I2C_ReceiveByte();
	I2C_SendAck(1);
	I2C_Shop();
	return Data;
}
按照图中的I2C总线时序结构，依次调用函数，即可实现

注意写周期是5ms，意味着每次写完后要延时5ms；

单总线模块

包含源代码与头文件，需要知道怎么实现的，会用，后续使用，直接将头文件和源代码拿过来用即可；因为这部分比较难，轻度认识理解就行，越深越难
在此之前，我们要认识一下单总线：

单总线和上节课将的I2C总线有相似之处：

（51单片机）LCD显示数据存储（DS1302时钟模块教学）（LCD1602教程）（独立按键教程）（延时函数教程）（I2C总线认识）（AT24C02认识）-CSDN博客

了解之后，di总线可以理解成一个传输协议，或者传输方式，规则；作用是将一个机器（主机）的数据传输到另一个机器（从机）；来看DS18B20原理图

由于可以看到I/O口是P37，因此单总线引脚就是P37
//引脚定义
sbit OneWire_DQ=P3^7;
通过这个东西，将主机（单片机）数据传递到从机（DS18B20）；下面来看传输是怎么实现的
单总线传输时有时序结构，时序结构通过一条DQ线来控制，因此叫单总线
因为单总线只有一条线，需要通过不同的延时来实现数据传输，因此需要用STC-ISP的软件延时功能，生成延时：

时序结构有5个小模块，看图：

这是初始化部分，中间那条线就是DQ通讯线，高电平是1（高一点的部分），低电平是0（低一点的部分）；图中可以看到DQ从1变0，然后480us后，释放总线变1，然后15-60us后再变0，60-240us后变1；因此有：
/**
  * @brief  单总线初始化
  * @param  无
  * @retval 从机响应位，0为响应，1为未响应
  */
unsigned char OneWire_Init(){
	unsigned char i;
	unsigned char AckBit;
	OneWire_DQ=1;
	OneWire_DQ=0;
	i = 247;while (--i);//Delay 500us
	OneWire_DQ=1;
	i = 32;while (--i);//Delay 70us
	AckBit=OneWire_DQ;
	i = 247;while (--i);//Delay 500us
	return AckBit;
}
接下来是发送数据，发送一个bit，DQ先1后0，在1-15us内，让DS18B20数据感应，然后总时间大于60us释放总线变1，即可发送一个bit：
/**
  * @brief  单总线发送一位
  * @param  Bit 要发送的位
  * @retval 无
  */
void OneWire_SendBit(unsigned char Bit){
	unsigned char i;
	OneWire_DQ=0;
	i = 4;while (--i);//Delay 10us
	OneWire_DQ=Bit;
	i = 24;while (--i);//Delay 50us
	OneWire_DQ=1;
}
发送bit是参数Bit，i是延时用的，重点来了：注意看图中的时间先后；

接下来是接收bit，接收一个bit，DQ先1后0，在1-15us内变1，要在接近15us的时候让DS18B20数据感应，然后总时间大于60us，即可接收一个bit：
/**
  * @brief  单总线接收一位
  * @param  无
  * @retval 读取的位
  */
unsigned char OneWire_ReceiveBit(){
	unsigned char i;
	unsigned char Bit;
	OneWire_DQ=0;
	i = 2;while (--i);//Delay 5us
	OneWire_DQ=1;
	i = 2;while (--i);//Delay 5us
	Bit=OneWire_DQ;
	i = 24;while (--i);//Delay 50us
	return Bit;
}
接收bit是无参数，返回值是bit，i是延时用的，重点来了：注意看图中的先后顺序，而且要在15us附近数据感应；

接下来是发送一个字节和接收一个字节。
/**
  * @brief  单总线发送一个字节
  * @param  Byte 要发送的字节
  * @retval 无
  */
void OneWire_SendByte(unsigned char Byte){
	unsigned char i;
	for(i=0;i<8;i++){
		OneWire_SendBit(Byte&(0x01<<i));
	}
}
/**
  * @brief  单总线接收一个字节
  * @param  无
  * @retval 接收的一个字节
  */
unsigned char OneWire_ReceiveByte(){
	unsigned char i;
	unsigned char Byte=0x00;
	for(i=0;i<8;i++){
		if(OneWire_ReceiveBit()){(Byte|=0x01<<i);}
	}
	return Byte;
}
低位在前，因此左移，&（有0即0）的操作是获取当前位，|（有1即1）的操作当OneWire_ReceiveBit不为0时，将当前位赋值给Byte

DS18B20模块

包含源代码与头文件，需要知道怎么实现的，会用，后续使用，直接将头文件和源代码拿过来用即可；因为这部分比较难，轻度认识理解就行，越深越难
DS18B20是温度传感器，可以理解上述中所提到的从机，主机就是单片机

DS18B20有字节地址操作，作用是进行一定的操作，ROM和功能操作：

了解之后，来看数据帧，也就是数据是怎么在单总线中传输的：

首先可以看到温度变换的操作，先初始化，然后发送跳过ROM的字节地址进行跳过ROM，然后发送温度变换的字节地址，进行温度转换
/**
  * @brief  DS18B20开始温度变换
  * @param  无
  * @retval 无
  */
void DS18B20_ConvertT(){
	OneWire_Init();//单总线初始化
	OneWire_SendByte(DS18B20_SKIP_ROM);//单总线发送1个字节（跳过ROM指令）
	OneWire_SendByte(DS18B20_CONVERT_T);//单总线发送1个字节（转换温度指令）
}
首先可以看到温度读取的操作，先初始化，然后发送跳过ROM的字节地址进行跳过ROM，然后发送温度读取的字节地址，进行读暂存器和连续的读操作
/**
  * @brief  DS18B20读取温度
  * @param  无
  * @retval 温度数值
  */
float DS18B20_ReadT(){
	unsigned char TLSB,TMSB;//温度格式
	int Temp;//临时变量
	float T;//浮点数温度
	OneWire_Init();//单总线初始化
	OneWire_SendByte(DS18B20_SKIP_ROM);//单总线发送1个字节（跳过ROM指令）
	OneWire_SendByte(DS18B20_READ_SCRATCHPAD);//单总线发送1个字节（转换温度指令）
	TLSB=OneWire_ReceiveByte();//低8位
	TMSB=OneWire_ReceiveByte();//高8位
	Temp=(TMSB<<8)|TLSB;//合并温度16位
	T=Temp/16.0;//正确转换温度（浮点数）
	return T;//返回温度值
}
从上图可以看出，TLSB和TMSB温度格式，是8位的，MS的前5为都是符号位。将它俩合到一块就是温度。

Buzzer模块

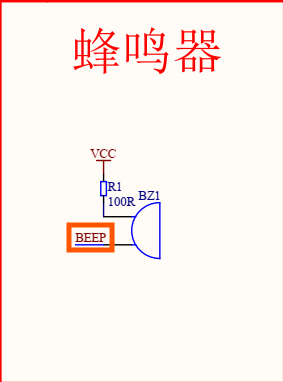

先看原理图：

由BEEP控制

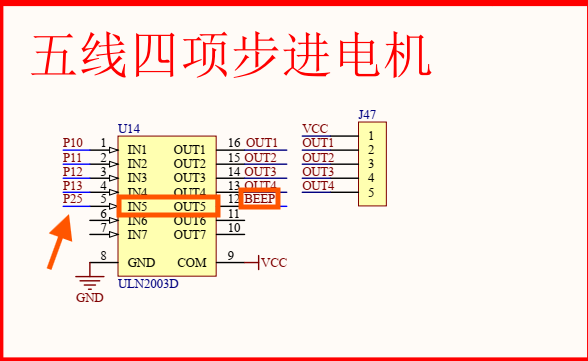

再看五线四项步进电机图

图中可以知道BEEP是OUT5，也就是IN5,由P25控制，因此：
//蜂鸣器端口
sbit Buzzer=P2^5;
定义好端口后，定义蜂鸣器的延时函数，蜂鸣器发声函数：
//蜂鸣器私有延时函数，延时500us
void Buzzer_Delay500us()		//@11.0592MHz
{
	unsigned char i;

	_nop_();
	i = 227;
	while (--i);
}

//蜂鸣器发声，ms是发声时长，单位毫秒
void Buzzer_Time(unsigned int ms){
	unsigned int i;
	for(i=0;i<ms*2;i++){
		Buzzer=!Buzzer;//蜂鸣器发声
		Buzzer_Delay500us();
	}
}
让它500us的频率进行，ms是你控制的发声时长；

main模块

注释写的很清楚，这里不做解释了

#include <STC89C5xRC.H>
#include "LCD1602.h"
#include "DS18B20.h"
#include "Delay.h"
#include "AT24C02.h"
#include "Key.h"
#include "Buzzer.h"

float T,TShow;//浮点数温度，温度显示
char TLow,THigh;//温度上限，温度下限
unsigned char KeyNum;//获取按键

void main(){
	DS18B20_ConvertT();//上电先转换一次温度，防止第一次读数据错误
	Delay(1000);//延时1秒启动
	THigh=AT24C02_ReadByte(0);//在0字节地址读取温度上限；
	TLow=AT24C02_ReadByte(1);//在1字节地址读取温度下限；
	if(THigh>125 || TLow<-55 || THigh<=TLow){//初值判断
		THigh=20;
		TLow=15;
	}
	LCD_Init();//LCD1602初始化
	LCD_ShowString(1,1,"T:");//初始化显示
	LCD_ShowString(2,1,"TH:");
	LCD_ShowString(2,9,"TL:");
	LCD_ShowSignedNum(2,4,THigh,3);
	LCD_ShowSignedNum(2,12,TLow,3);
	while(1){//无限循环
		//温度读取与显示
		DS18B20_ConvertT();//转换一次温度
		T=DS18B20_ReadT();//读取温度
		if(T<0){//如果温度小于0
			LCD_ShowChar(1,3,'-');//显示负号
			TShow=-T;//将温度变为正数
		}
		else{//如果温度大于等于0
			LCD_ShowChar(1,3,'+');//显示正号
			TShow=T;
		}
		LCD_ShowNum(1,4,TShow,3);//显示温度整数部分
		LCD_ShowChar(1,7,'.');//显示小数点
		LCD_ShowNum(1,8,(unsigned long)(TShow*100)%100,2);//显示温度小数部分

		//临界判断及显示
		KeyNum=Key();//按键获取
		if(KeyNum){//如果检测到按键执行下列代码
			if(KeyNum==1){//如果按键值为1
				THigh++;//上限加一
				if(THigh>125){THigh=125;}//临界判断
			}
			if(KeyNum==2){//如果按键值为2
				THigh--;//上限减一
				if(THigh<=TLow){THigh++;}
			}
			if(KeyNum==3){//如果按键值为3
				TLow++;//下限加一
				if(TLow>=THigh){TLow--;}
			}
			if(KeyNum==4){//如果按键值为4
				TLow--;//下限减一
				if(TLow<-55){TLow=-55;}
			}
			LCD_ShowSignedNum(2,4,THigh,3);//LCD显示最高上限
			LCD_ShowSignedNum(2,12,TLow,3);//LCD显示最低下限
			AT24C02_WriteByte(0,THigh);//温度上限存在0字节地址；
			Delay(5);//写入周期
			AT24C02_WriteByte(1,TLow);//温度下限存在1字节地址；
			Delay(5);//写入周期
		}
		if(T>THigh){//如果当前温度大于上限
			LCD_ShowString(1,13,"OV:H");//LCD显示OV：H
			Buzzer_Time(500);//蜂鸣器报警
		}
		else if(T<TLow){//如果当前温度小于下限
			LCD_ShowString(1,13,"OV:L");//LCD显示OV：L
			Buzzer_Time(500);//蜂鸣器报警
		}
		else{
			LCD_ShowString(1,13,"    ");//清空状态显示
		}
	}
}

注：该代码是本人自己所写，可能不够好，不够简便，欢迎大家指出我的不足之处。如果遇见看不懂的地方，可以在评论区打出来，进行讨论，或者联系我。上述内容全是我自己理解的，如果你有别的想法，或者认为我的理解不对，欢迎指出！！！如果可以，可以点一个免费的赞支持一下吗？谢谢各位彦祖亦菲！！！！！
