docker-compose方式添加Prometheus被监控节点

注：本篇文章基于本人的 ubuntu系统docker方式安装Prometheus+grafana保姆及教程教程      写的 docker-compose方式添加Prometheus被监控节点

本服务器已经安装docker 和 docker-compose 如果你的没有安装请看本人写的的安装教程

我们添加被监控端前建议先做一下时间同步

1、添加Linux服务器系统监控

1、创建存储目录

mkdir -p /data/node_exporter

2、进入存储目录

cd /data/node_exporter

3、写docker-compose.yaml文件

vim docker-compose.yaml

version: '3.3'

services:

node_exporter:

image: prom/node-exporter

container_name: node-exporter

restart: always

volumes:

- /proc:/host/proc:ro

- /ysy:/host/sys:ro

- /:/rootfs:ro

command:

- '--path.procfs=/host/proc'

- '--path.sysfs=/host/sys'

- '--collector.filesystem.ignored-mount-points=^/(sys|proc|dev|host|etc|rootfs/var/lib/docker)($$l/)'

ports:

- '9100:9100'

文件详解：

• version: '3.3': 这指定了 Docker Compose 文件的版本。

• services: 这是一个服务列表的开始标记。

• node_exporter: 这是您要定义的服务的名称。

  • image: prom/node-exporter: 指定了要使用的 prom/node-exporter 镜像。

  • container_name: node-exporter: 指定容器的名称为 node-exporter。

  • restart: always: 设置容器在退出时总是重新启动。

  • volumes: 挂载卷的配置。

    • /proc:/host/proc:ro: 将主机的 /proc 目录挂载到容器内的 /host/proc 目录，并以只读 (ro) 模式挂载。

    • /ysy:/host/sys:ro: 将主机的 /ysy 目录挂载到容器内的 /host/sys 目录，并以只读 (ro) 模式挂载。

    • /:/rootfs:ro: 将主机的根目录 / 挂载到容器内的 /rootfs 目录，并以只读 (ro) 模式挂载。

  • command: 指定要传递给容器的命令行参数。

    • '--path.procfs=/host/proc': 指定 node_exporter 使用 /host/proc 路径来读取主机的 proc 文件系统。

    • '--path.sysfs=/host/sys': 指定 node_exporter 使用 /host/sys 路径来读取主机的 sys 文件系统。

    • '--collector.filesystem.ignored-mount-points=^/(sys|proc|dev|host|etc|rootfs/var/lib/docker)($$l/)': 指定要忽略的文件系统挂载点的正则表达式，这些挂载点将不会被 node_exporter 收集统计信息。

  • ports: 定义端口映射。

  • '9100:9100': 将主机的 9100 端口映射到容器的 9100 端口，以便可以通过主机的 9100 端口访问 node_exporter 的指标数据。

---

4、检查与启动

docker-compose config -q #检查配置有问题才有输出

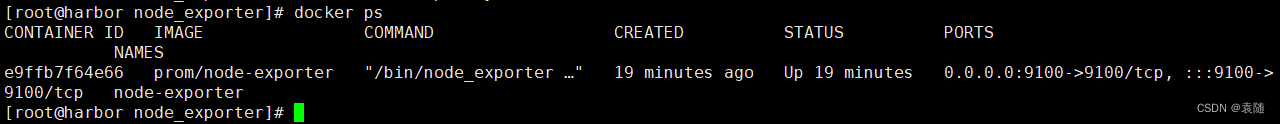

docker-compose up -d #启动所有docker-compose服务并后台运行

5、在浏览器访问查看

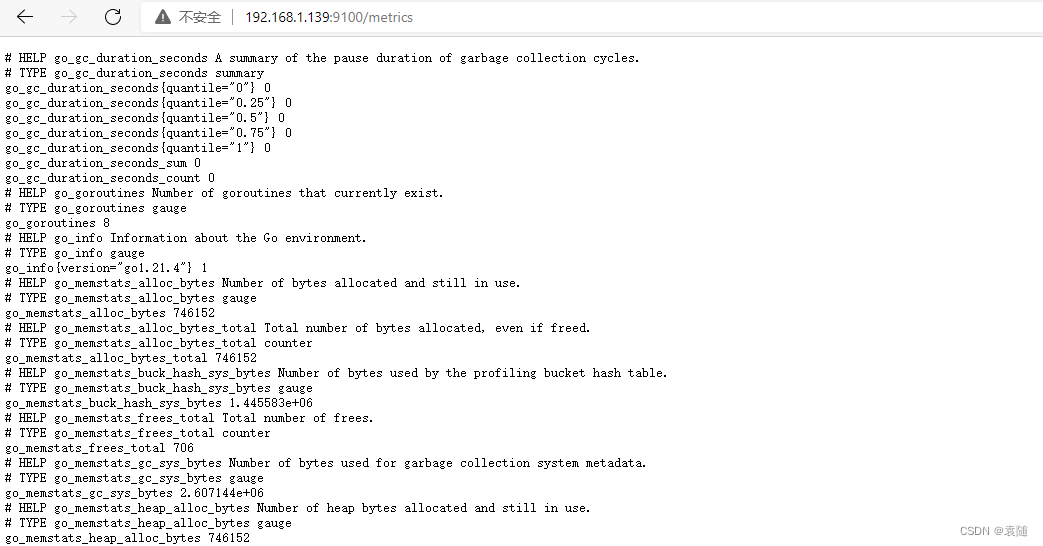

访问地址http://IP:9100/metrics

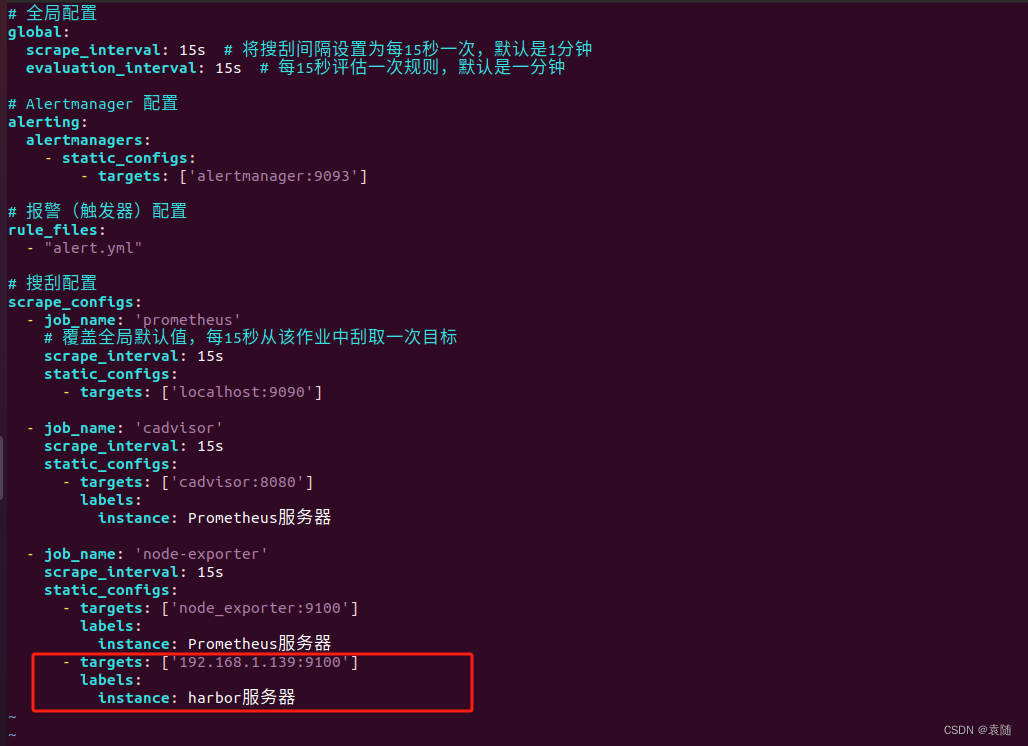

6、修改Prometheus监控端的配置文件

打开Prometheus的配置添加以下内容

vim /data/docker-prometheus/prometheus/prometheus.yml

- targets: ['192.168.1.139:9100']
        labels:
          instance: harbor服务器


7、热加载Prometheus

curl -X POST http://localhost:9090/-/reload

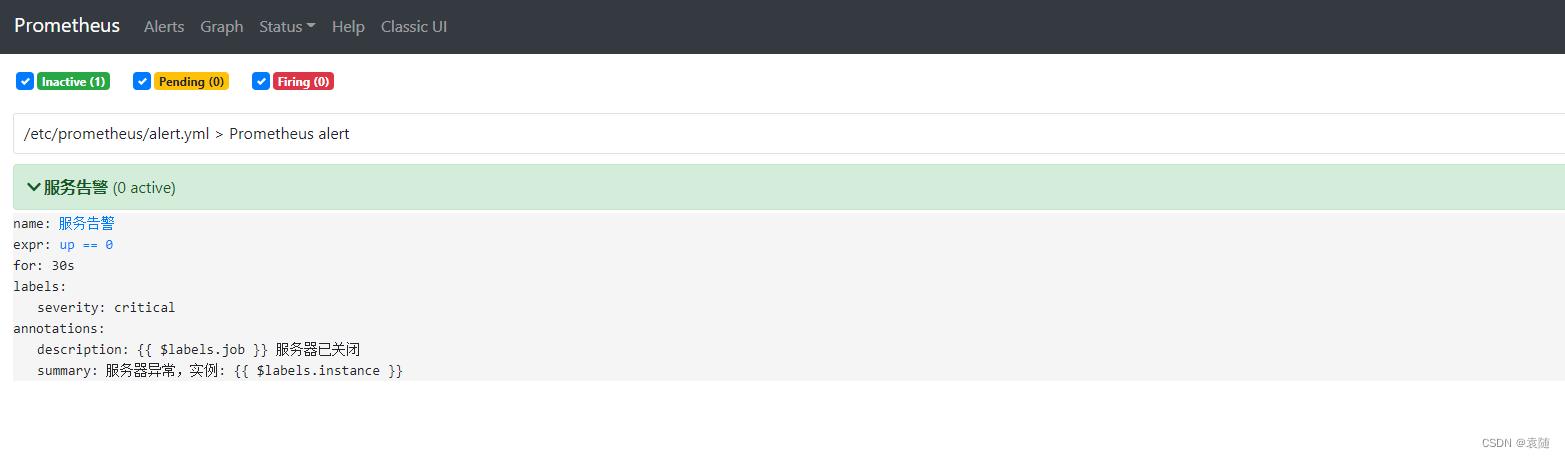

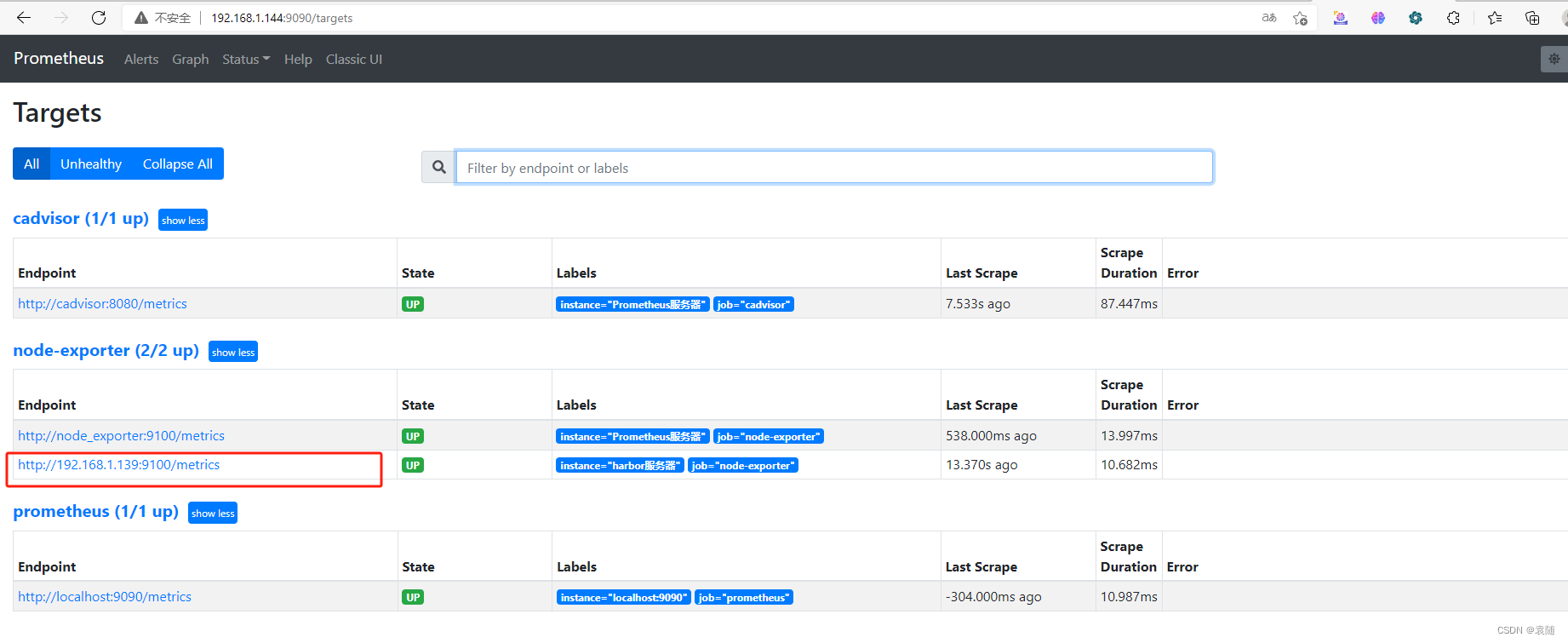

8、在浏览器上查看

Prometheus监控端的IP加9090端口

9、配置触发器在Prometheus机器配置

打开触发器配置文件添加以下配置

vim vim /data/docker-prometheus/prometheus/alert.yml

- name: node-exporter
  rules:
    - alert: HostOutOfMemory
      expr: node_memory_MemAvailable_bytes / node_memory_MemTotal_bytes * 100 < 10
      for: 2m
      labels:
        severity: warning
      annotations:
        summary: "主机内存不足，实例: {{ $labels.instance }}"
        description: "内存可用率 < 10%，当前值：{{ $value }}"
    - alert: HostMemoryUnderMemoryPressure
      expr: rate(node_vmstat_pgmajfault[1m]) > 1000
      for: 2m
      labels:
        severity: warning
      annotations:
        summary: "内存压力不足，实例: {{ $labels.instance }}"
        description: "节点内存压力大，重大页面错误率高，当前值为：{{ $value }}"
    - alert: HostUnusualNetworkThroughputIn
      expr: sum by (instance) (rate(node_network_receive_bytes_total[2m])) / 1024 / 1024 > 100
      for: 5m
      labels:
        severity: warning
      annotations:
        summary: "异常流入网络吞吐量，实例: {{ $labels.instance }}"
        description: "网络流入流量 > 100 MB/s，当前值：{{ $value }}"
    - alert: HostUnusualDiskReadRate
      expr: sum by (instance) (rate(node_disk_read_bytes_total[2m])) / 1024 / 1024 > 50
      for: 5m
      labels:
        severity: warning
      annotations:
        summary: "异常磁盘读取，实例: {{ $labels.instance }}"
        description: "磁盘读取 > 50 MB/s，当前值：{{ $value }}"
    - alert: HostUnusualDiskWriteRate
      expr: sum by (instance) (rate(node_disk_written_bytes_total[2m])) / 1024 / 1024 > 50
      for: 2m
      labels:
        severity: warning
      annotations:
        summary: "异常磁盘写入，实例: {{ $labels.instance }}"
        description: "磁盘写入 > 50 MB/s，当前值：{{ $value }}"

    - alert: HostOutOfDiskSpace
      expr: (node_filesystem_avail_bytes * 100) / node_filesystem_size_bytes < 10 and ON (instance, device, mountpoint) node_filesystem_readonly == 0
      for: 2m
      labels:
        severity: warning
      annotations:
        summary: "磁盘空间不足警告，实例: {{ $labels.instance }}"
        description: "剩余磁盘空间 < 10%，当前值：{{ $value }}"
    - alert: HostDiskWillFillIn24Hours
      expr: (node_filesystem_avail_bytes * 100) / node_filesystem_size_bytes < 10 and ON (instance, device, mountpoint) predict_linear(node_filesystem_avail_bytes{fstype!~"tmpfs"}[1h], 24 * 3600) < 0 and ON (instance, device, mountpoint) node_filesystem_readonly == 0
      for: 2m
      labels:
        severity: warning
      annotations:
        summary: "磁盘空间将在24小时内耗尽，实例: {{ $labels.instance }}"
        description: "以当前写入速率预计磁盘空间将在 24 小时内耗尽，当前值：{{ $value }}"
    - alert: HostOutOfInodes
      expr: node_filesystem_files_free{mountpoint="/"}/node_filesystem_files{mountpoint="/"} * 100 < 10 and ON (instance, device, mountpoint) node_filesystem_readonly{mountpoint="/"} == 0
      for: 2m
      labels:
        severity: warning
      annotations:
        summary: "磁盘 Inodes 不足，实例: {{ $labels.instance }}"
        description: "剩余磁盘 inodes < 10%，当前值：{{ $value }}"
    - alert: HostUnusualDiskReadLatency
      expr: rate(node_disk_read_time_seconds_total[1m]) / rate(node_disk_reads_completed_total[1m]) > 0.1 and rate(node_disk_reads_completed_total[1m]) > 0
      for: 2m
      labels:
        severity: warning
      annotations:
        summary: "异常磁盘读取延迟，实例: {{ $labels.instance }}"
        description: "磁盘读取延迟 > 100ms，当前值：{{ $value }}"

    - alert: HostUnusualDiskWriteLatency
      expr: rate(node_disk_write_time_seconds_total[1m]) / rate(node_disk_writes_completed_total[1m]) > 0.1 and rate(node_disk_writes_completed_total[1m]) > 0
      for: 2m
      labels:
        severity: warning
      annotations:
        summary: "磁盘写入延迟，实例: {{ $labels.instance }}"
        description: "磁盘写入延迟 > 100ms，当前值：{{ $value }}"

    - alert: high_load
      expr: node_load1 > 4
      for: 2m
      labels:
        severity: page
      annotations:
        summary: "CPU1分钟负载过高，实例：{{ $labels.instance }}"
        description: "CPU1分钟负载>4,已经持续2分钟.当前值为：{{ $value }}"

    - alert: HostCpuIsUnderUtilized
      expr: 100 - (avg by(instance) (rate(node_cpu_seconds_total{mode="idle"}[2m])) * 100) > 80
      for: 1m
      labels:
        severity: warning
      annotations:
        summary: "cpu负载高，实例：{{ $labels.instance }}"
        description: "cpu负载> 80%,当前值：{{ $value }}"

    - alert: HostCpuStealNoisyNeighbor
      expr: avg by(instance) (rate(node_cpu_seconds_total{mode="steal"}[5m])) * 100 > 10
      for: 0m
      labels:
        severity: warning
      annotations:
        summary: "CPU窃取率异常，实例：{{ $labels.instance }}"
        description: "CPU窃取率 > 10% 。嘈杂的邻居正在扼杀 VM性能，或者 spot 实例可能失去信用，当前值：{{ $value }}"

    - alert: HostSwapIsFillingUp
      expr: (1 - (node_memory_SwapFree_bytes / node_memory_SwapTotal_bytes)) * 100 > 80
      for: 2m
      labels:
        severity: warning
      annotations:
        summary: "磁盘swap空间使用率异常，实例：{{ $labels.instance }}"
        description: "磁盘swap空间使用率>80%"

    - alert: HostNetworkReceiveErrors
      expr: rate(node_network_receive_errs_total[2m]) / rate(node_network_receive_packets_total[2m]) > 0.01
      for: 2m
      labels:
        severity: warning
      annotations:
        summary: "异常网络接收错误，实例：{{ $labels.instance }}"
        description: "网卡{{ $labels.device }}在过去2分钟接收{{ $value }} 个错误"

    - alert: HostNetworkInterfaceSaturated
      expr: (rate(node_network_receive_bytes_total{device!~"^tap.*"}[1m]) + rate(node_network_transmit_bytes_total{device!~"^tap.*"}[1m])) / node_network_speed_bytes{device!~"^tap.*"} > 0.8
      for: 1m
      labels:
        severity: warning
      annotations:
        summary: "异常网络接口饱和，实例：{{ $labels.instance }}"
        description: "网卡{{ $labels.device }}正在超载，当前值{{ $value }}"

    - alert: HostConntrackLimit
      expr: node_nf_conntrack_entries / node_nf_conntrack_entries_limit > 0.8
      for: 5m
      labels:
        severity: warning
      annotations:
        summary: "异常连接数，实例：{{ $labels.instance }}"
        description: "连接数过大，当前链接数：{{ $value }}"

    - alert: HostClockSkew
      expr: (node_timex_offset_seconds > 0.05 and deriv(node_timex_offset_seconds[5m]) >= 0) or (node_timex_offset_seconds < -0.05 and deriv(node_timex_offset_seconds[5m]) <= 0)
      for: 2m
      labels:
        severity: warning
      annotations:
        summary: "异常时钟偏差，实例 ：{{ $labels.instance }}"
        description: "检测到时钟偏差，时钟不同步。值为：{{ $value }}"

    - alert: HostClockNotSynchronising
      expr: min_over_time(node_timex_sync_status[1m]) == 0 and node_timex_maxerror_seconds >= 16
      for: 2m
      labels:
        severity: warning
      annotations:
        summary: "时钟不同步，实例：{{ $labels.instance }}"
        description: "时钟不同步"

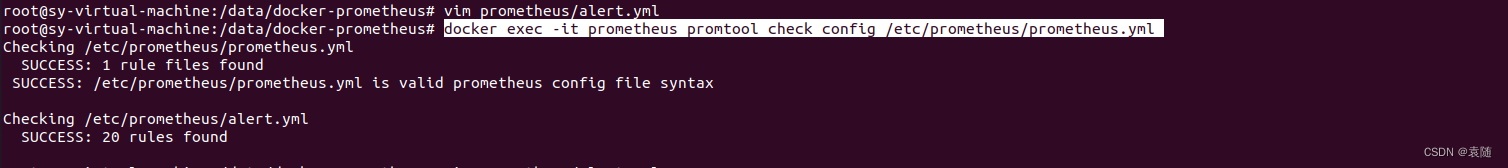

10、检查配置在Prometheus机器配置

docker exec -it prometheus promtool check config /etc/prometheus/prometheus.yml

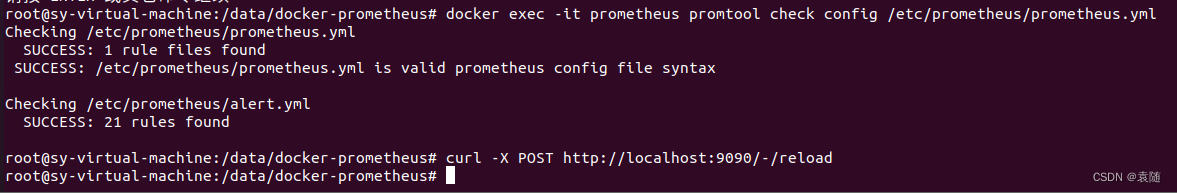

11、热加载Prometheus配置

curl -X POST http://localhost:9090/-/reload

加载前

加载后

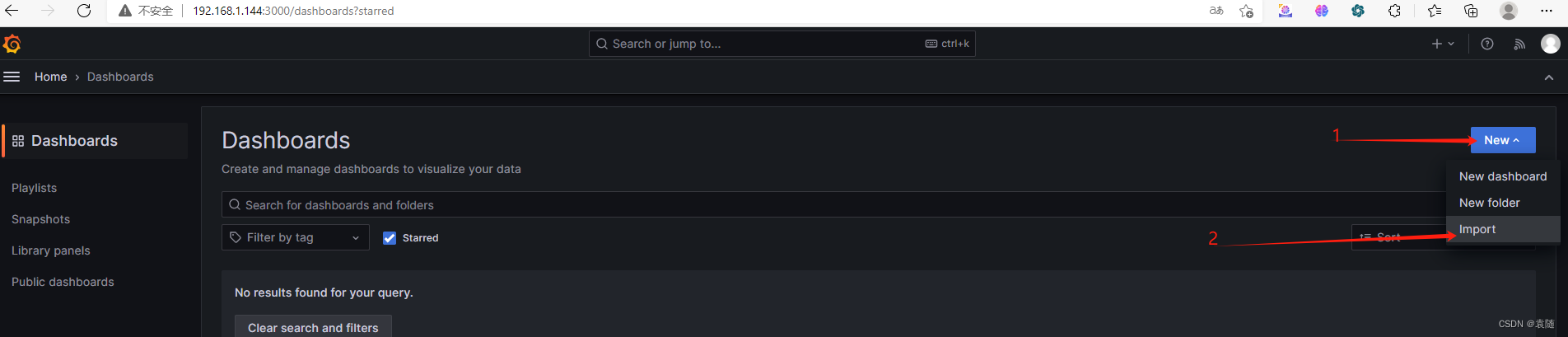

12 、在grafana添加

注：因为我们之前已经将Prometheus机器图添加监控了，所以配置好后host选项中会出现我们添加的机器名字 我们选择就好

完成

2、Prometheus监控添加nginx监控节点

注：本篇文章基于本人的 ubuntu系统docker方式安装Prometheus+grafana保姆及教程教程      写的 docker-compose方式添加Prometheus被监控节点

本服务器已经安装docker 和 docker-compose 如果你的没有安装请看本人写的的安装教程

我们添加被监控端前建议先做一下时间同步

1、在被监控端创建nginx目录

mkdir /data/nginx/conf.d -p

cd /data/nginx/

2、在目录下新增配置文件

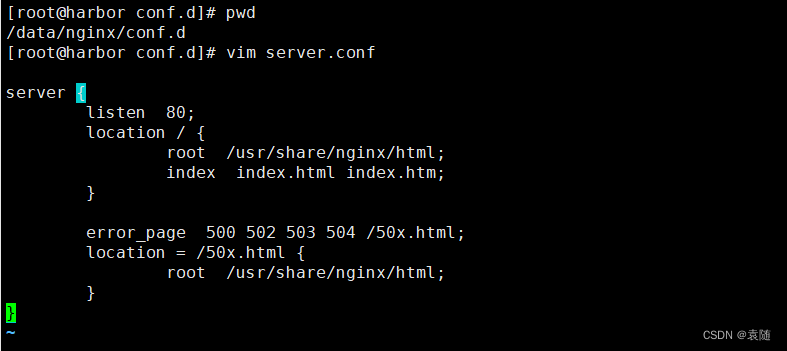

vim server.conf

server {
        listen  80;
        location / {
                root  /usr/share/nginx/html;
                index  index.html index.htm;
        }

        error_page  500 502 503 504 /50x.html;
        location = /50x.html {
                root  /usr/share/nginx/html;
        }
}


3、创建docker-compose的目录

mkdir /data/docker-compose -p

cd /data/docker-compose/

4、创建docker-compose.yaml文件

vim docker-compose.yaml

version: '3'
services:
  redis:
    image: redis
    container_name: redis
    command: redis-server --requirepass 123456 --maxmemory 512mb
    restart: always
    volumes:
      - /data/redis/data:/data
    ports:
      - /data/redis/data:/data
    ports:
      - 6379:6379

  nginx:
    image: nginx
    container_name: nginx
    restart: always
    volumes:
      - /data/nginx/conf.d:/etc/nginx/conf.d
      - /data/nginx/html:/usr/share/nginx/html
      - /data/nginx/log:/var/log/nginx
    ports:
      - 80:80

  rabbitmq:
    image: rabbitmq
    container_name: rabbitmq
    restart: always
    volumes:
      - /data/rabbitmq/data:/var/lib/rabbitmq
      - /data/rabbitmq/log:/var/log/rabbitmq
    ports:
      - 5672:5672
      - 15672:15672

  mongo:
    image: mongo
    container_name: mongo
    restart: always
    volumes:
      - /data/mongo/db:/data/db
    ports:
      - 27017:27017
    environment:
      - MONGO_INITDB_ROOT_USERNAME=root
      - MONGO_INITDB_ROOT_PASSWORD=123456

5、检查配置

 docker-compose config -q    #有问题才会输出

6、启动docker-compose

docker-compose up -d #启动所有docker-compose服务并后台运行

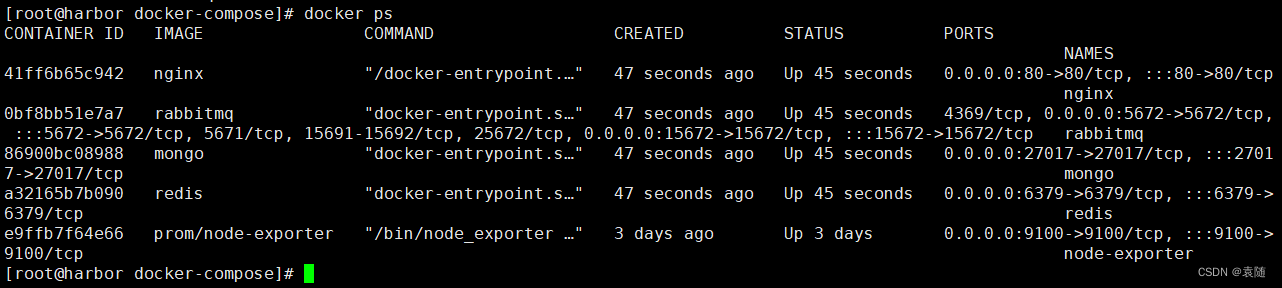

查看 docker ps

7、检查nginx的环境

docker exec -it nginx nginx -V 2>&1 |grep -o with-http_stub_status_module

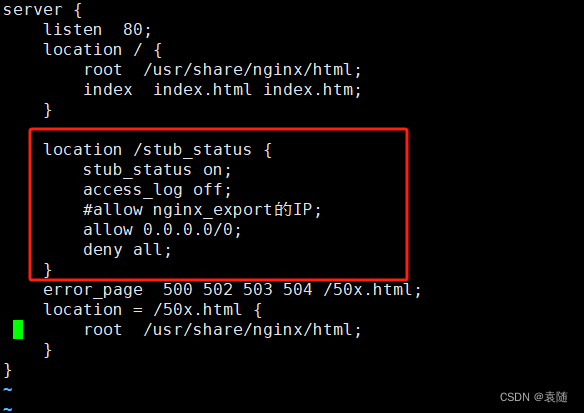

8、nginx开启stub_status配置

在nginx的server模块下添加以下配置

    location /stub_status {
        stub_status on;
        access_log off;
        #allow nginx_export的IP;
        allow 0.0.0.0/0;
        deny all;
    }

9、检查配置重新加载配置

docker exec -it nginx nginx -t                    #检查配置

docker exec -it nginx nginx -s reload        #重新加载配置

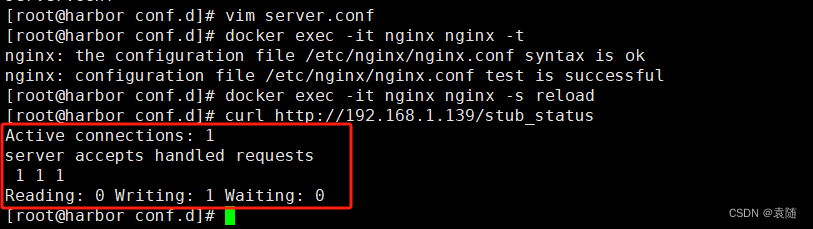

10、检查配置

curl http://本机IP/stub_status

11、docker-compose方式安装nginx_exporter

cd /data/nginx/

vim docker-compose.yaml

version: '3.3'
services:
  nginx_exporter:
    image:  nginx/nginx-prometheus-exporter
    container_name: nginx_exporter
    hostname: nginx_exporter
    command:
       - '-nginx.scrape-uri=http://192.168.1.139/stub_status'
    restart: always
    ports:
       - "9113:9113"

12、检查启动

 docker-compose config -q    #有问题才会输出

docker-compose up -d #启动所有docker-compose服务并后台运行

docker ps #查看是否启动

13、浏览器访问一下metrics地址

http://192.168.1.139:9113/metrics

14、修改Prometheus配置

在Prometheus端进入Prometheus的配置文件内

cd /data/docker-prometheus

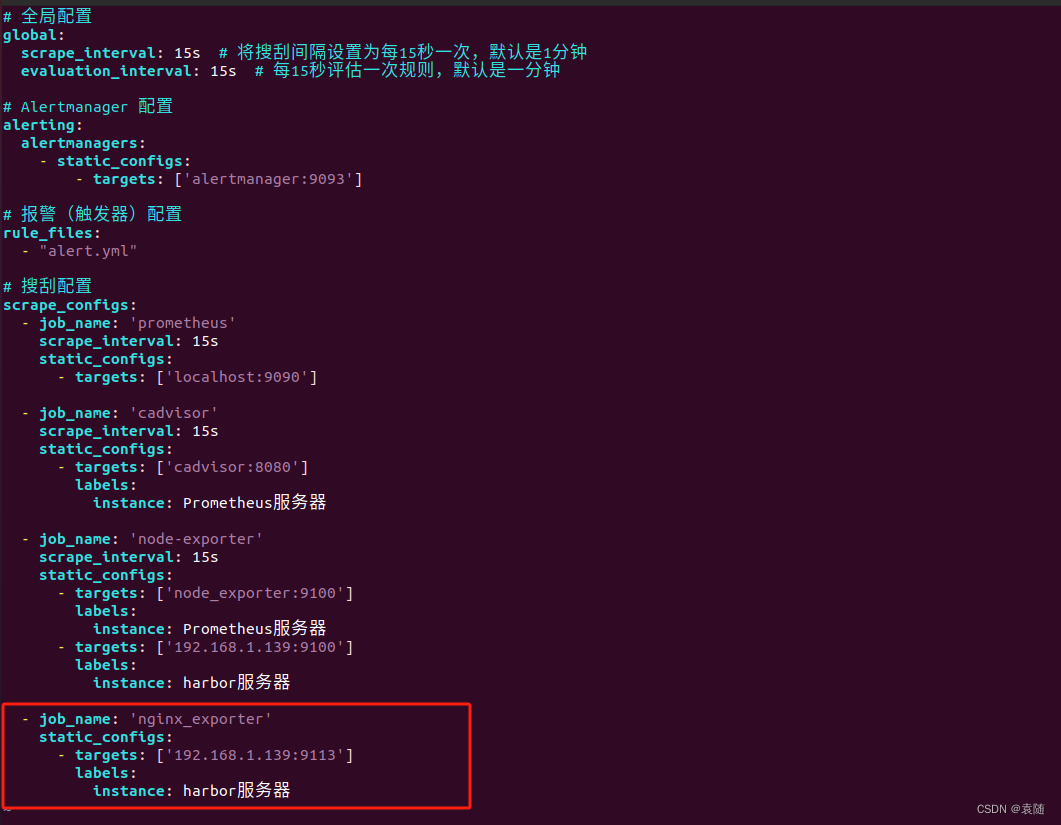

vim prometheus/prometheus.yml

  - job_name: 'nginx_exporter'
    static_configs:
      - targets: ['192.168.1.139:9113']
        labels:
          instance: harbor服务器

重新加载Prometheus配置文件

curl -X POST http://localhost:9090/-/reload

15、在浏览器进行查看

访问Prometheus的IP加9090端口进行查看

http://192.168.1.144:9090

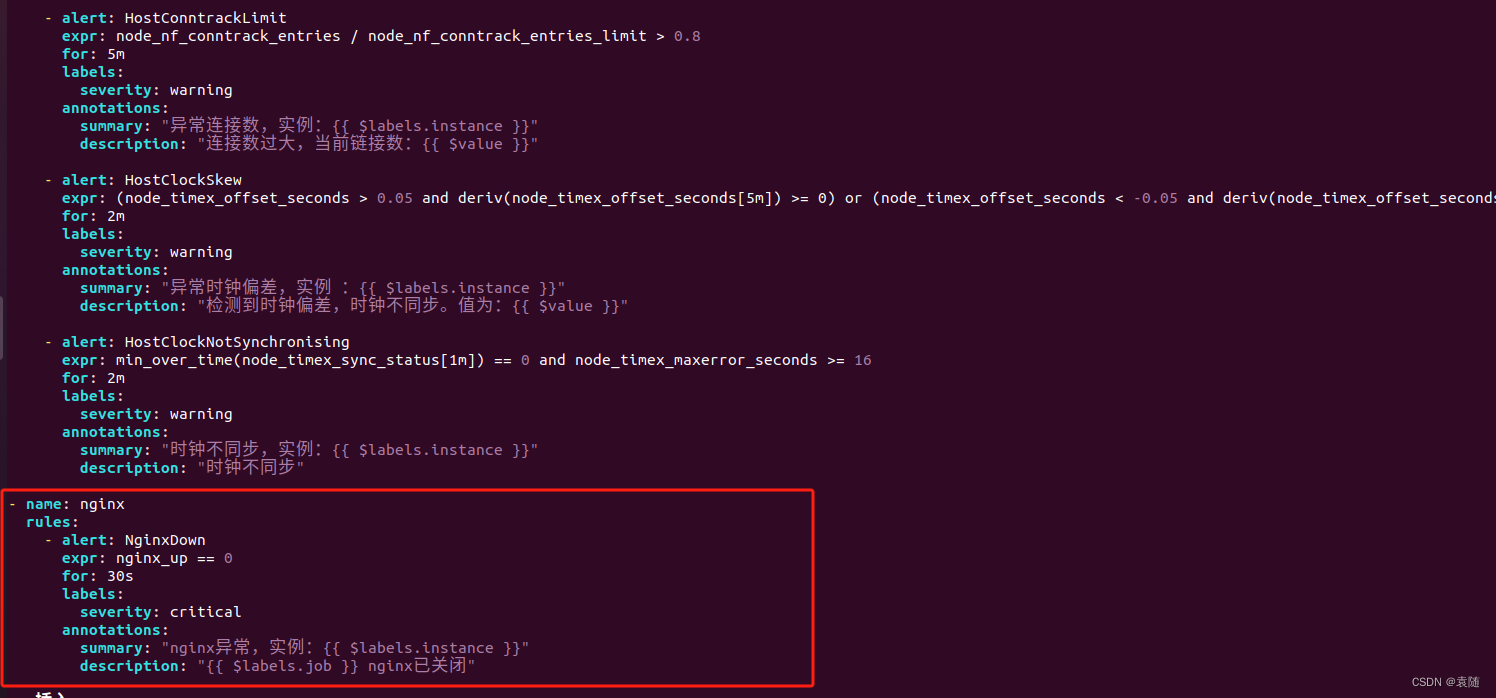

16、添加nginx的触发器

在Prometheus端进行配置，先进入到Prometheus的目录下

cd /data/docker-prometheus

添加nginx的触发器打开触发器文件 添加以下内容

vim prometheus/alert.yml

- name: nginx
  rules:
    - alert: NginxDown
      expr: nginx_up == 0
      for: 30s
      labels:
        severity: critical
      annotations:
        summary: "nginx异常，实例：{{ $labels.instance }}"
        description: "{{ $labels.job }} nginx已关闭"

17、检查配置和重新加载配置

docker exec -it prometheus promtool check config /etc/prometheus/prometheus.yml   #检查配置

curl -X POST http://localhost:9090/-/reload     #重新加载配置

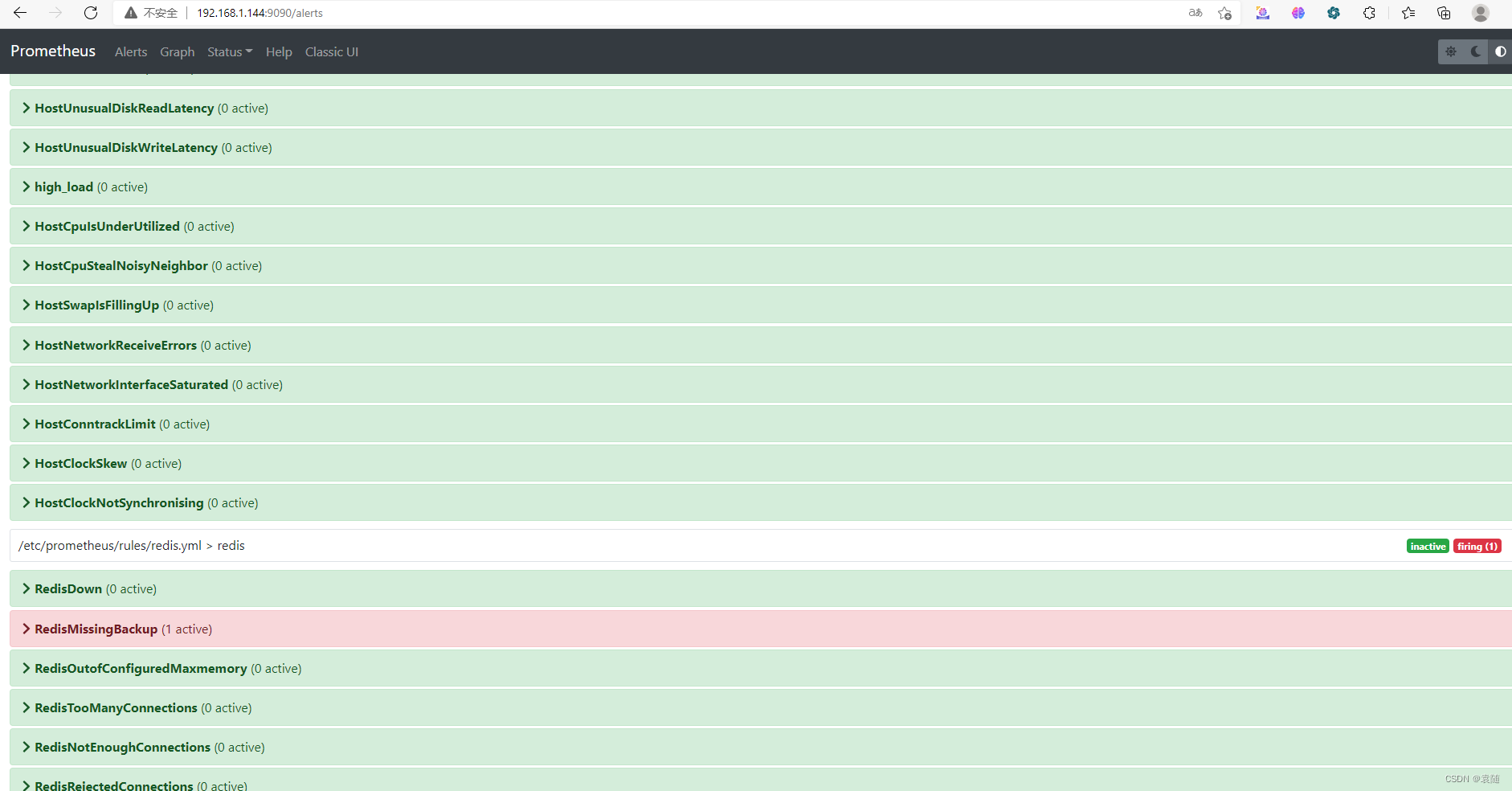

18、检查配置是否成功

访问Prometheus的IP加9090端口

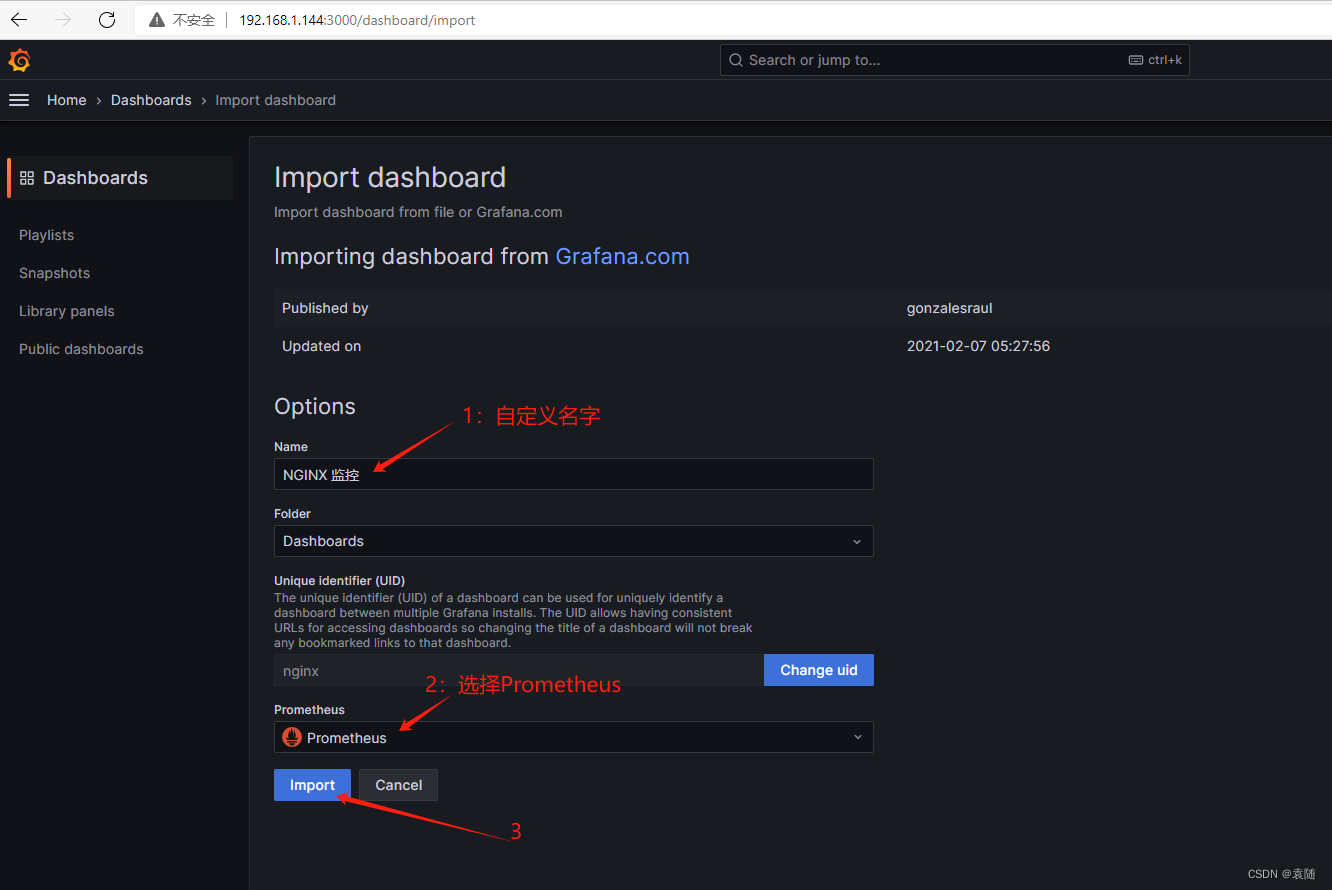

19、添加nginx在grafana的监控模板

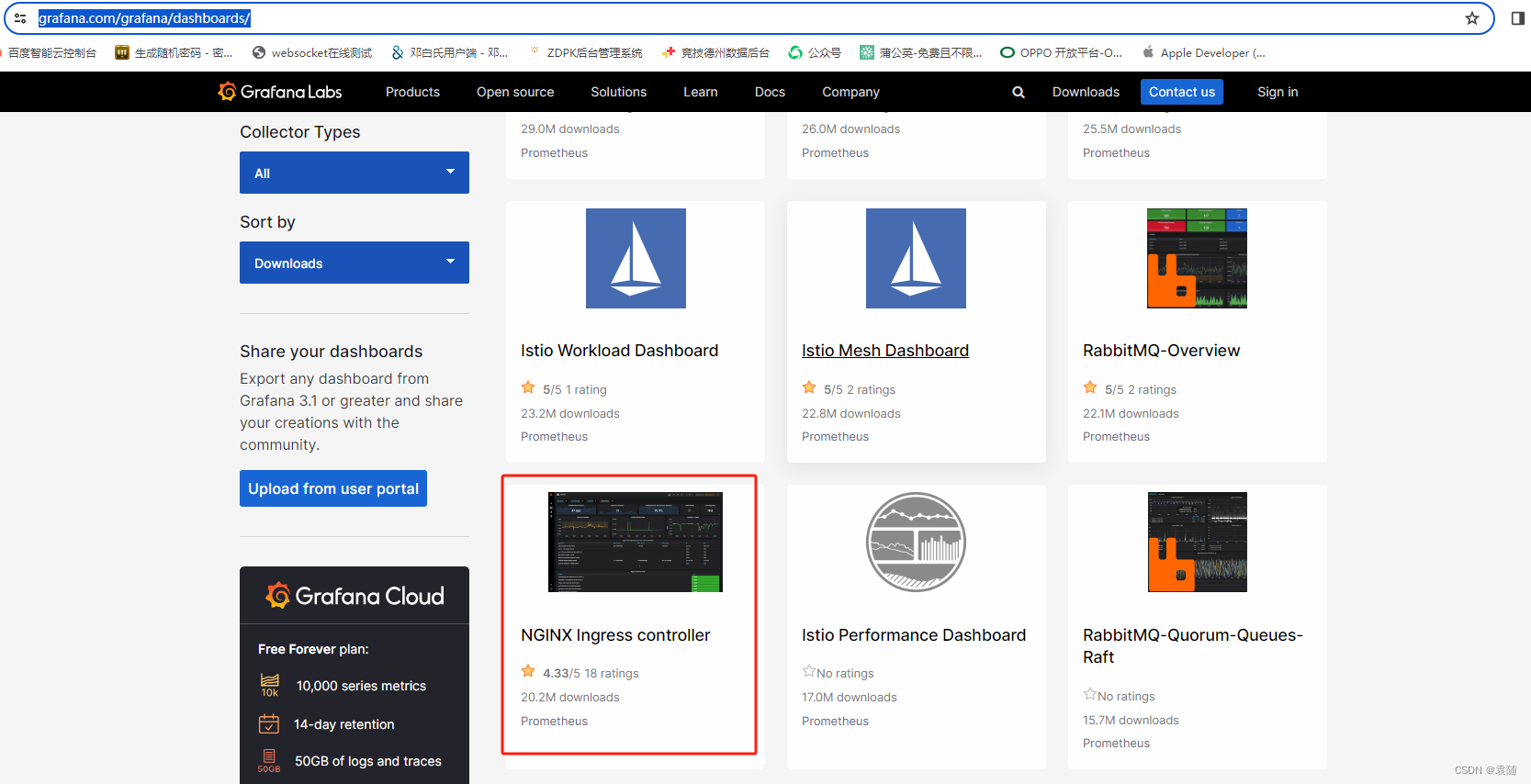

模板页面Dashboards | Grafana Labs

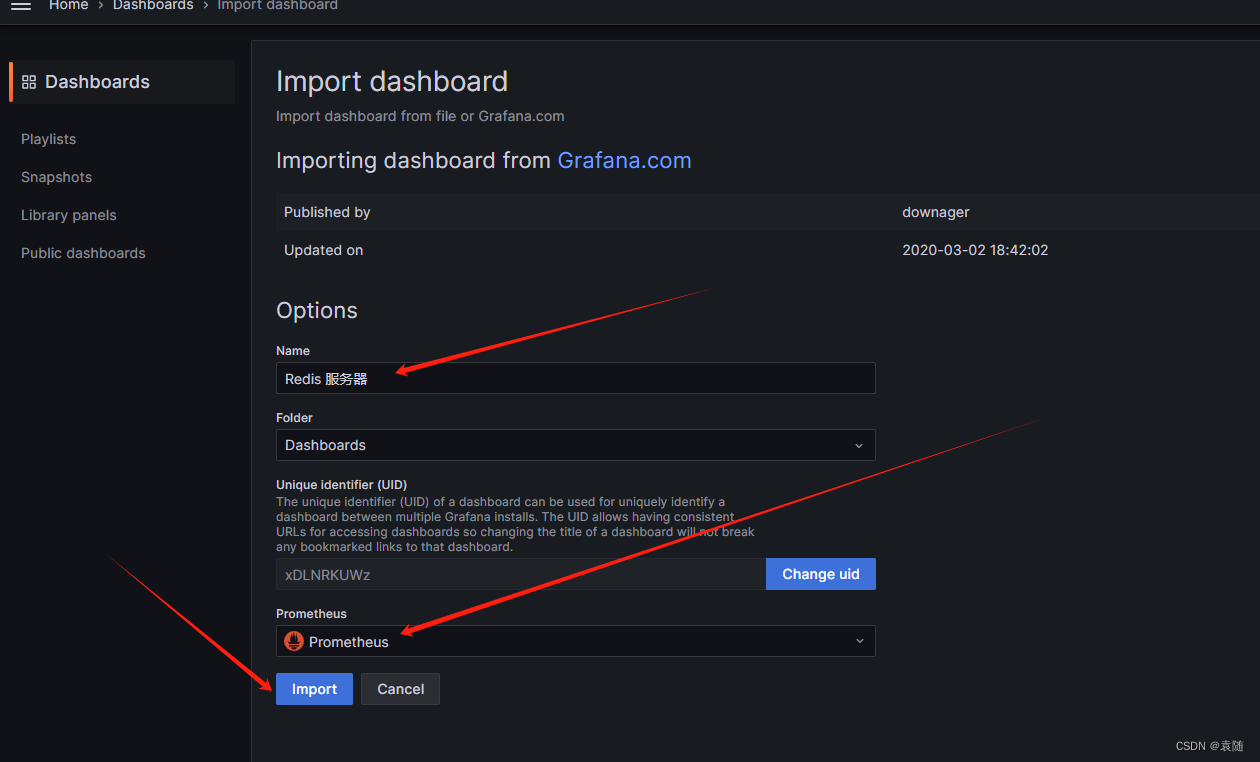

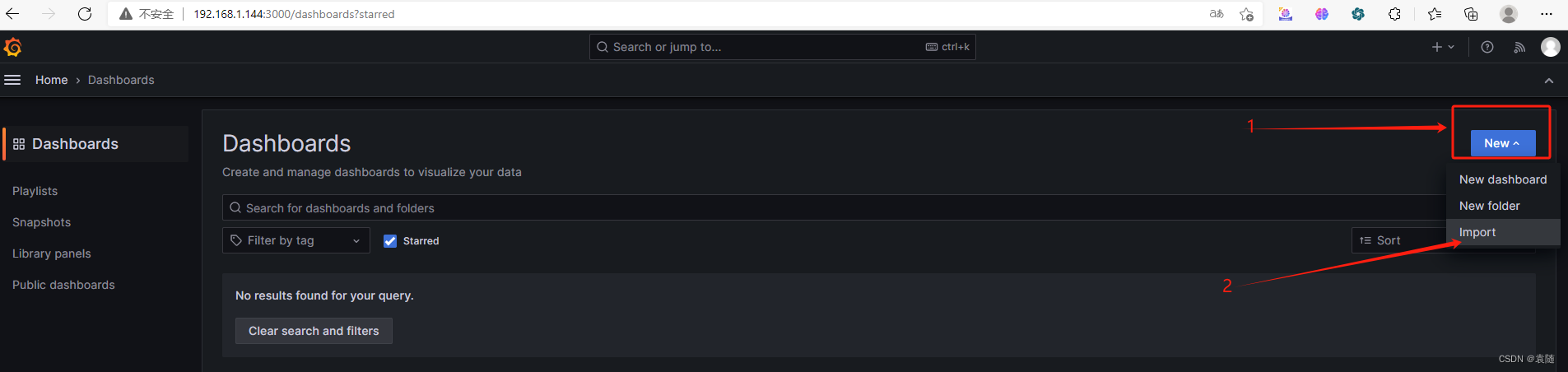

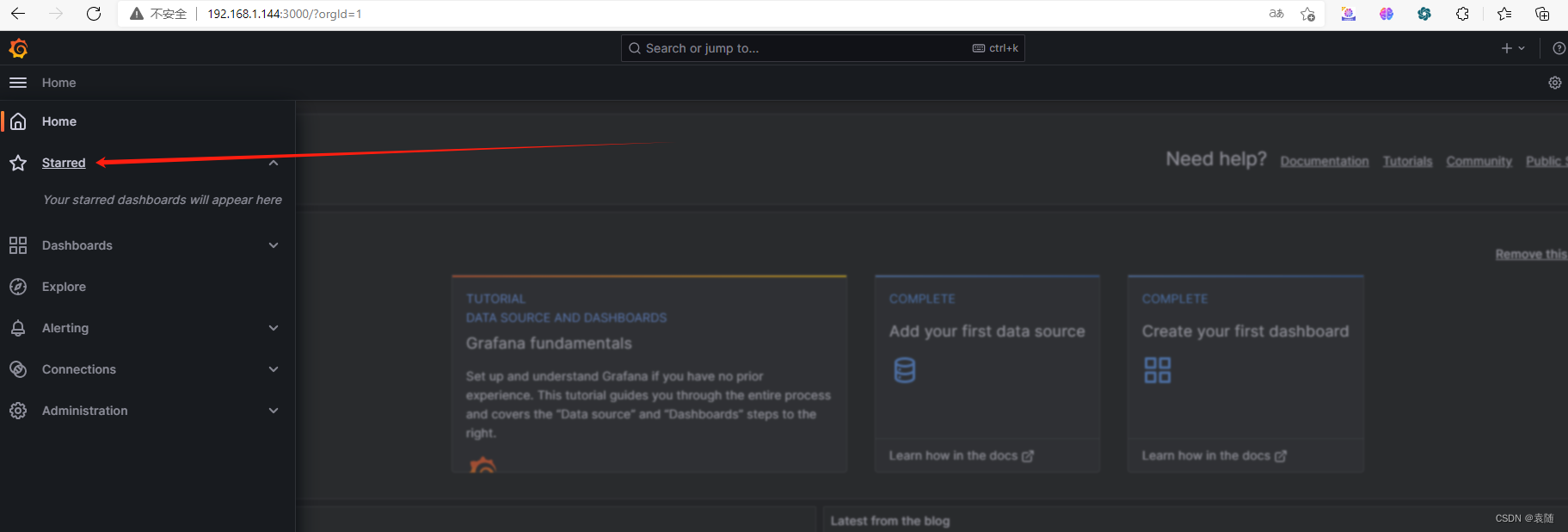

20、进入grafana中

http://192.168.1.144:3000/

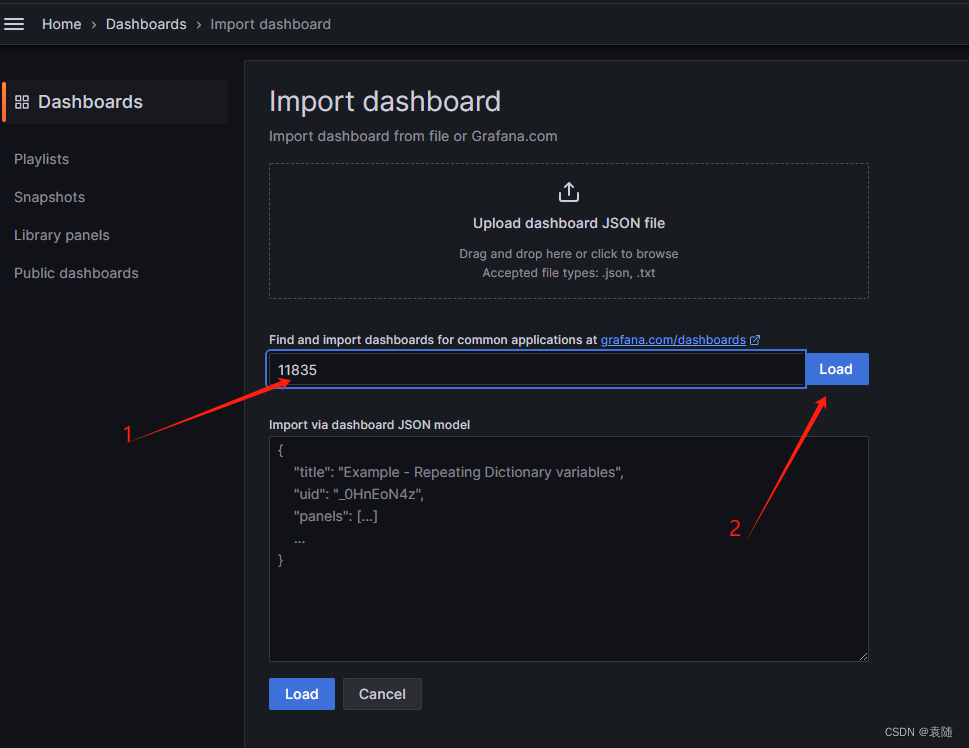

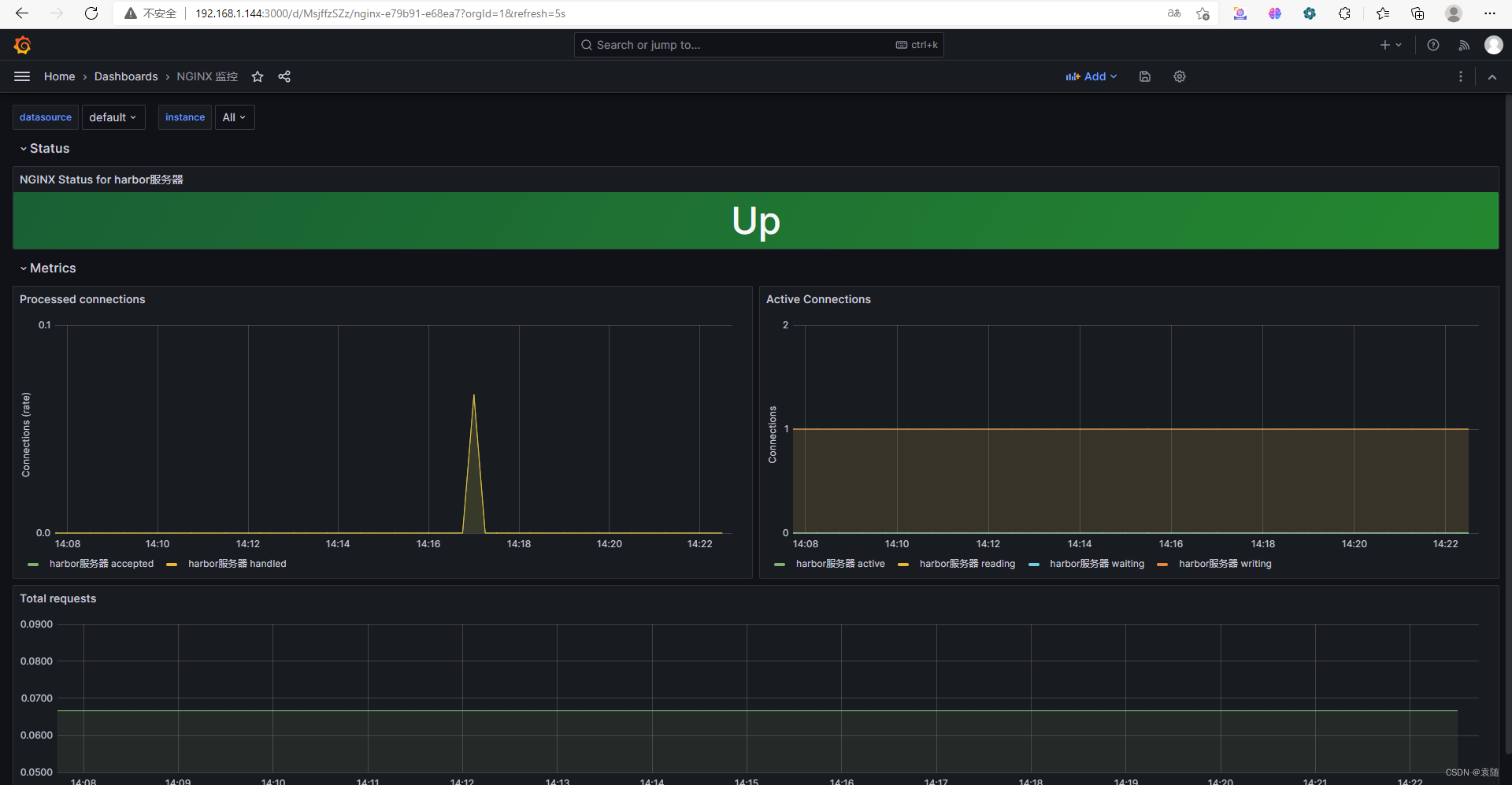

注：下图建议使用  12708  模板

完成

3、Prometheus监控添加redis监控节点

注：本篇文章基于本人的 ubuntu系统docker方式安装Prometheus+grafana保姆及教程教程      写的 docker-compose方式添加Prometheus被监控节点

本服务器已经安装docker 和 docker-compose 如果你的没有安装请看本人写的的安装教程

我们添加被监控端前建议先做一下时间同步

注：我们在上一个添加nginx节点的时候已经将redis容器启动起来了

注：如果已经起来的第一步不用做 如果没有启动redis容器就从第一步开始做

1、如果没有安装redis 可以按照以下步骤来做

mkdir /data/redis/ #创建redis的目录

cd /data/redis/ #进入目录下

vim docker-compose.yaml

version: '3'

services:

  redis:

     image: redis

     container_name: redis

     command: redis-server --requirepass 123456 --maxmemory 512mb

     restart: always

     volumes:

        - /data/redis/data:/data

     ports:

        - 6379:6379

启动：

docker-compose up -d

2、docker安装redis_exporter的两种方式二选一即可

1、docker直接启动:

docker run -d --name redis_exporter -p 9121:9121 oliver006/redis_exporter --redis.addr redis://192.168.1.139:6379 --redis.password '123456'

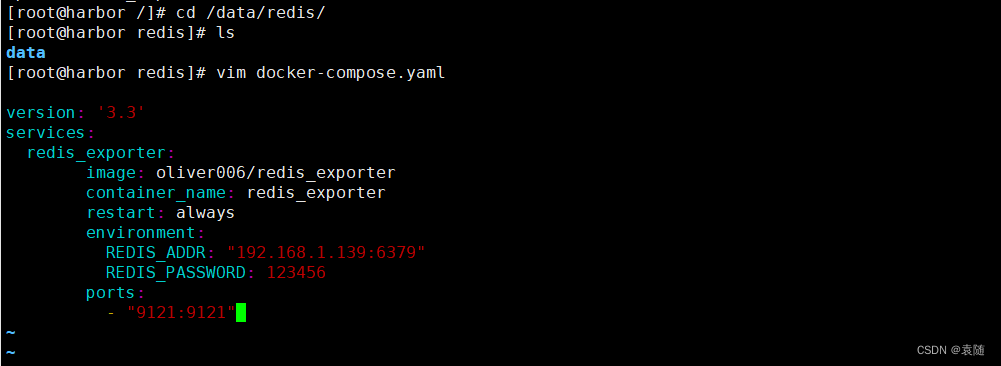

2、docker-compose方式:

cd /data/redis/

vim docker-compose.yaml

version: '3.3'

services:

redis_exporter:

image: oliver006/redis_exporter

container_name: redis_exporter

restart: always

environment:

REDIS_ADDR: "192.168.1.139:6379"

REDIS_PASSWORD: 123456

ports:

- "9121:9121"

启动docker-compose

docker-compose up -d

docker ps      #查看

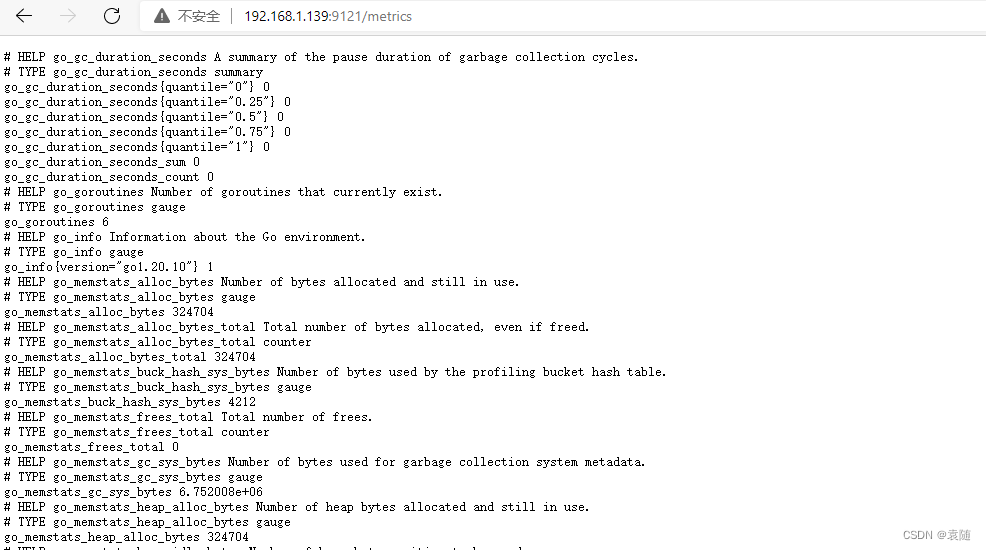

3、在浏览器访问redis_exporter的服务器IP加9121端口查看

4、修改Prometheus的配置

在Prometheus端对Prometheus.yaml进行配置

cd /data/docker-prometheus

打开Prometheus配置添加以下内容

vim prometheus/prometheus.yml

  - job_name: 'redis_exporter'
    static_configs:
      - targets: ['192.168.1.139:9121']
        labels:
          instance: harbor服务器


5、重新在Prometheus端加载配置

 curl -X POST http://localhost:9090/-/reload

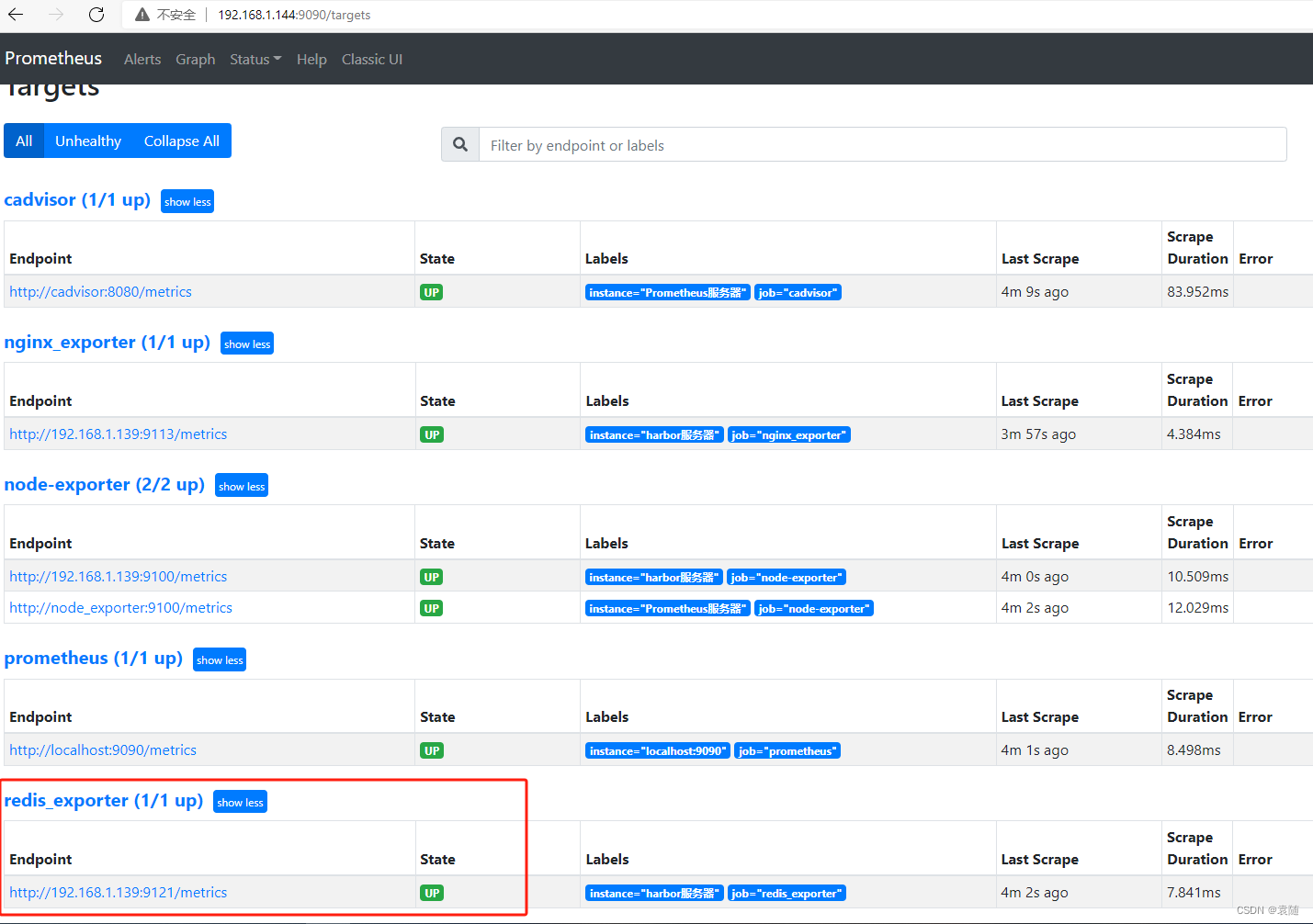

6、在浏览器查看是否检测到redis_exporter

访问Prometheus服务的IP加9090端口

7、触发器配置

在Prometheus端配置触发器

因为所有的触发器存在一个文件内信息量太大了

所以我们在创建一个文件夹存放触发器文件

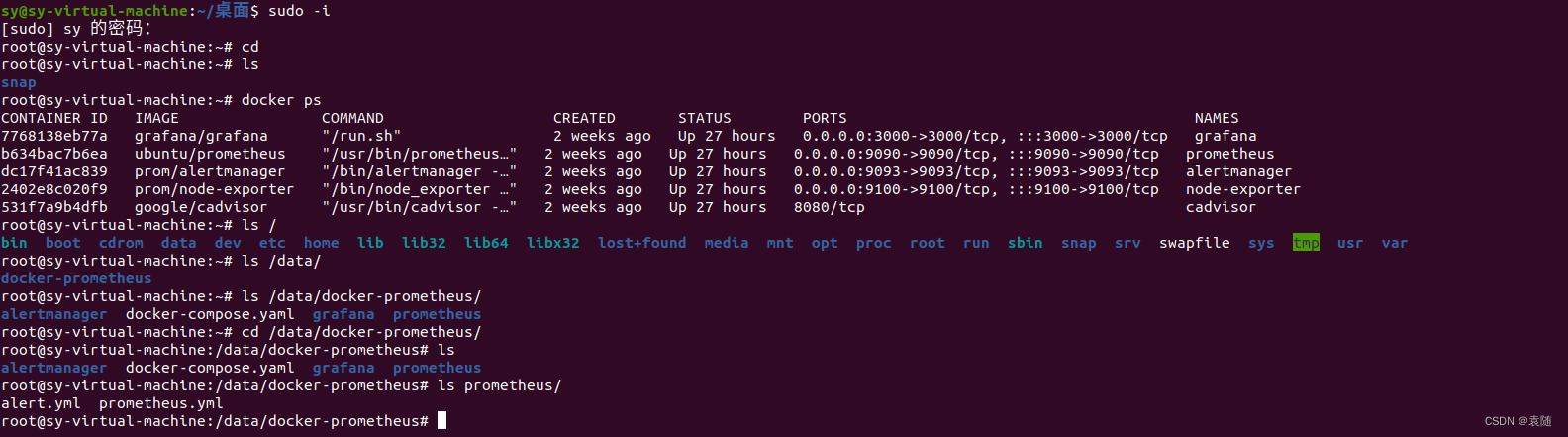

cd /data/docker-prometheus

vim prometheus/prometheus.yml

打开配置文件在rule_files: 下添加以下内容

- “rules/*.yml”

创建文件

mkdir /data/docker-prometheus/prometheus/rules

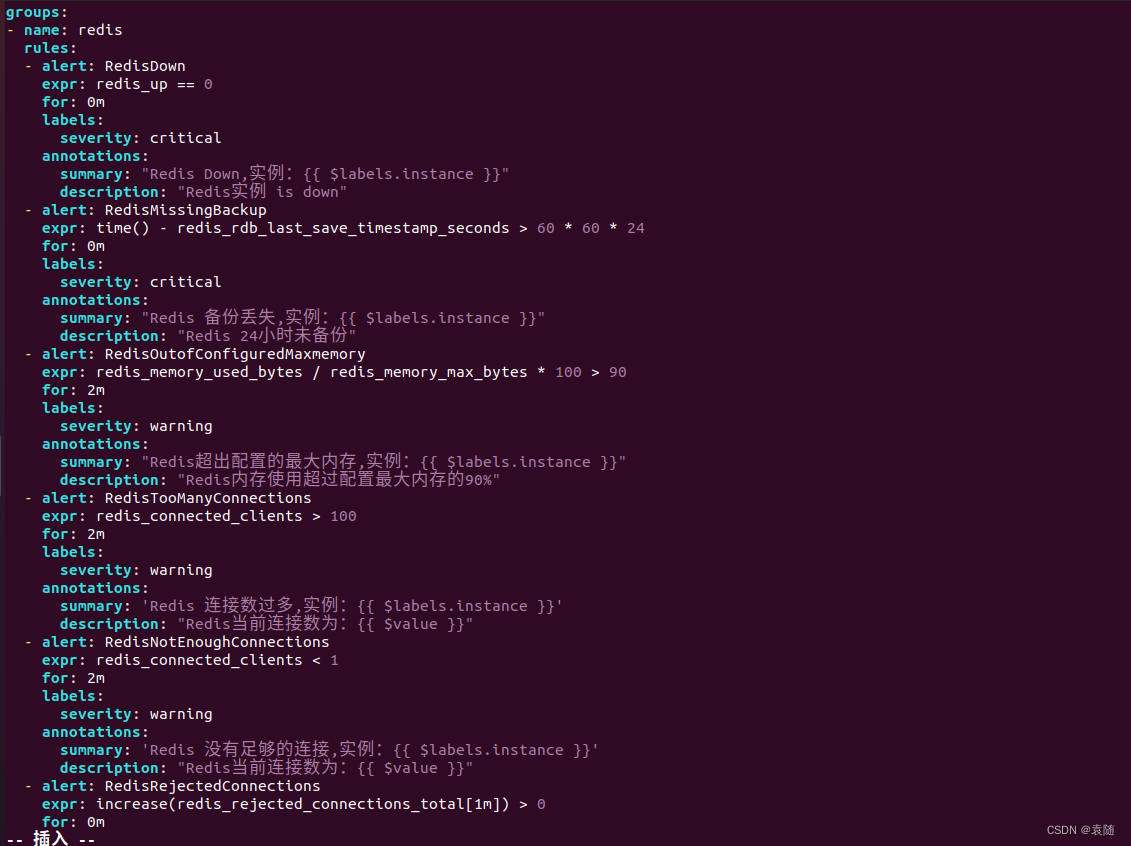

8、创建redis触发器

cd /data/docker-prometheus/prometheus/rules

vim redis.yml

groups:
- name: redis
  rules:
  - alert: RedisDown
    expr: redis_up == 0
    for: 0m
    labels:
      severity: critical
    annotations:
      summary: "Redis Down,实例：{{ $labels.instance }}"
      description: "Redis实例 is down"
  - alert: RedisMissingBackup
    expr: time() - redis_rdb_last_save_timestamp_seconds > 60 * 60 * 24
    for: 0m
    labels:
      severity: critical
    annotations:
      summary: "Redis 备份丢失,实例：{{ $labels.instance }}"
      description: "Redis 24小时未备份"
  - alert: RedisOutofConfiguredMaxmemory
    expr: redis_memory_used_bytes / redis_memory_max_bytes * 100 > 90
    for: 2m
    labels:
      severity: warning
    annotations:
      summary: "Redis超出配置的最大内存,实例：{{ $labels.instance }}"
      description: "Redis内存使用超过配置最大内存的90%"
  - alert: RedisTooManyConnections
    expr: redis_connected_clients > 100
    for: 2m
    labels:
      severity: warning
    annotations:
      summary: 'Redis 连接数过多,实例：{{ $labels.instance }}'
      description: "Redis当前连接数为：{{ $value }}"
  - alert: RedisNotEnoughConnections
    expr: redis_connected_clients < 1
    for: 2m
    labels:
      severity: warning
    annotations:
      summary: 'Redis 没有足够的连接,实例：{{ $labels.instance }}'
      description: "Redis当前连接数为：{{ $value }}"
  - alert: RedisRejectedConnections
    expr: increase(redis_rejected_connections_total[1m]) > 0
    for: 0m
    labels:
      severity: critical
    annotations:
      summary: 'Redis 有拒绝链接,实例：{{ $labels.instance }}'
      description: "与Redis 的某些连接被拒绝：{{ $value }}"

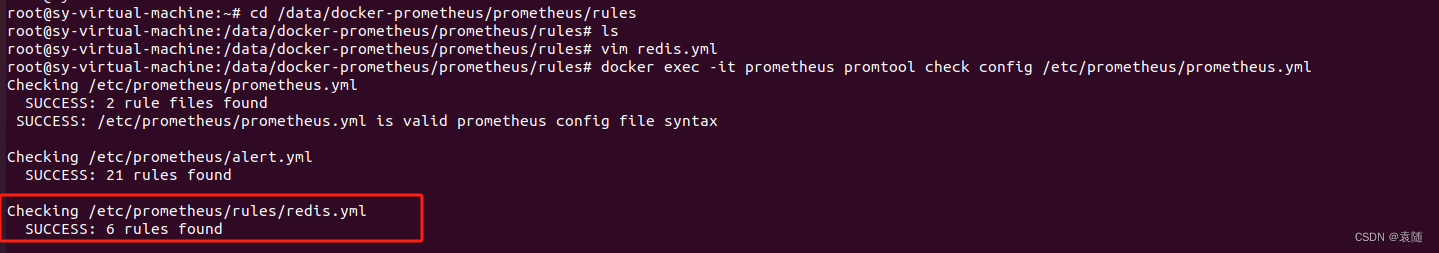

9、检查配置

docker exec -it prometheus promtool check config /etc/prometheus/prometheus.yml

10、重新加载配置文件

curl -X POST http://localhost:9090/-/reload

11、在浏览器查看是否存在

访问Prometheus的IP加9090端口选择Alerts查看

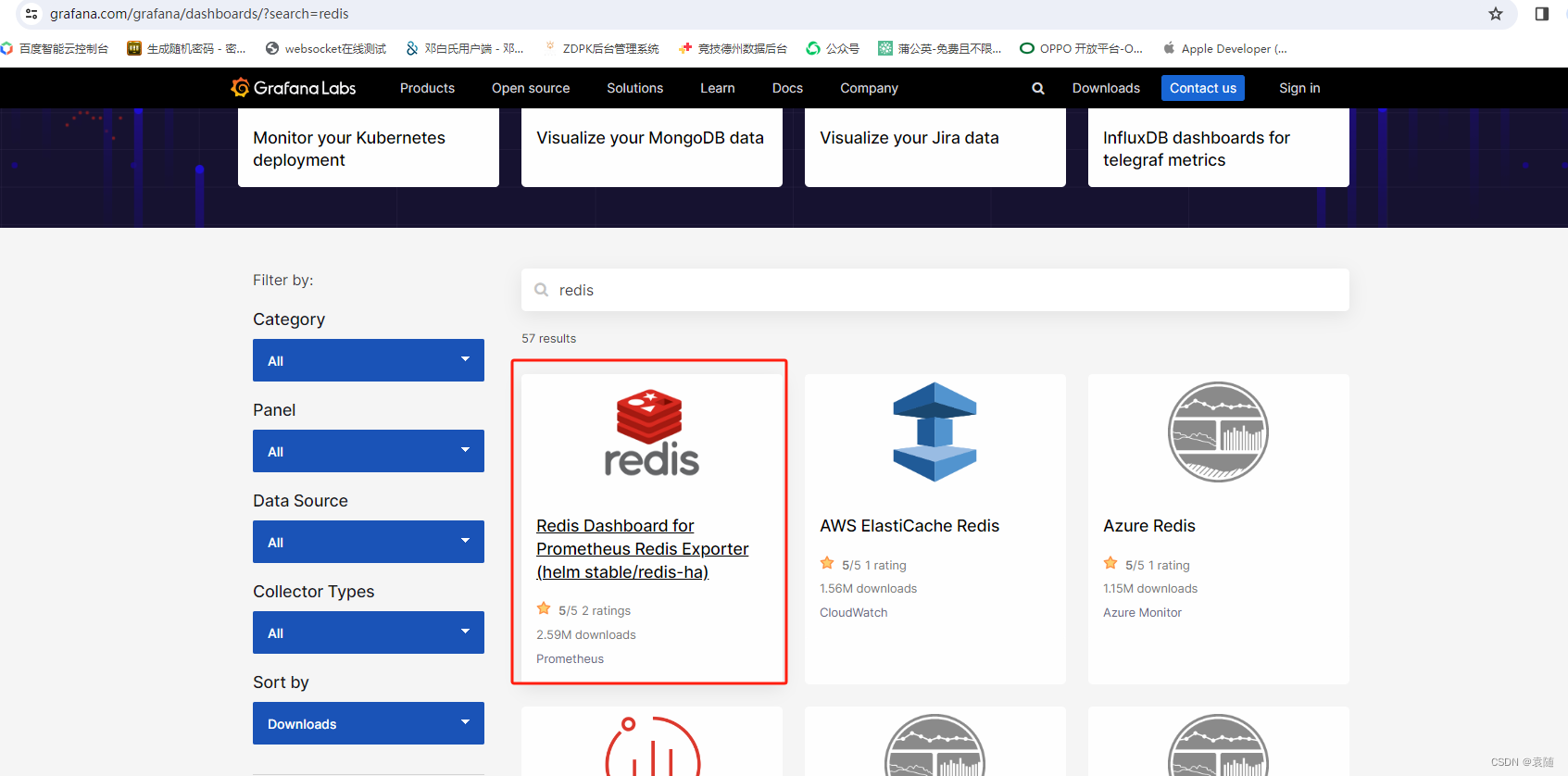

12、选择dashboard

Dashboards | Grafana Labs

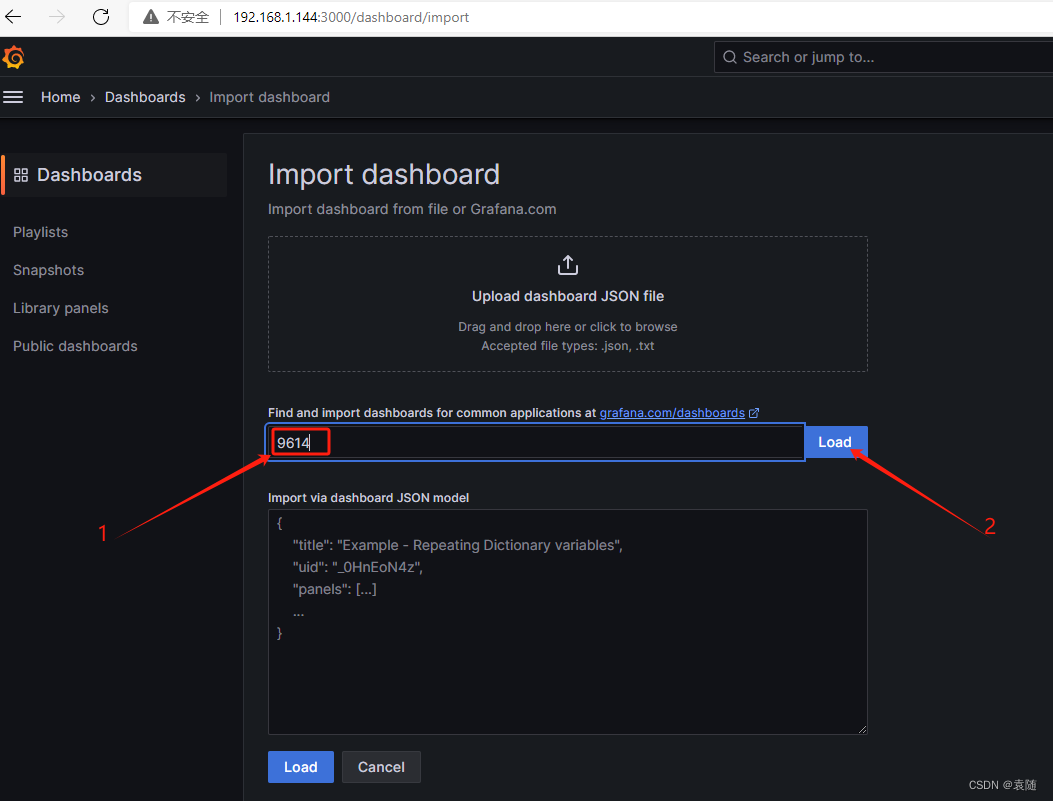

13、添加到grafana

完成

4、监控rabbitmq的步骤和上面两个一样 下面写了告警规则可自行添加监控

groups:
- name: Rabbitmq
  rules:
  - alert: RabbitMQDown
    expr: rabbitmq_up != 1
    labels:
      severity: High
    annotations:
      summary: "Rabbitmq Down,实例：{{ $labels.instance }}"
      description: "Rabbitmq_exporter连不上RabbitMQ! ! !"

  - alert: RabbitMQ有未确认消息
    expr: rabbitmq_queue_messages_unacknowledged_global > 0
    for: 1m
    labels:
      severity: critical
    annotations:
      summary: "Rabbitmq有未确认消息,实例：{{ $labels.instance }}"
      description: "Rabbitmq未确认消息>0，当前值为：{{ $value }}"

  - alert: RabbitMQ可用磁盘空间不足警告
    expr: rabbitmq_node_disk_free_alarm != 0
    for: 0m
    labels:
      severity: critical
    annotations:
      summary: "Rabbitmq可用磁盘空间不足,实例：{{ $labels.instance }}"
      description: "Rabbitmq可用磁盘空间不足，请检查"

  - alert: RabbitMQ可用内存不足警告
    expr: rabbitmq_node_mem_alarm != 0
    for: 0m
    labels:
      severity: critical
    annotations:
      summary: "Rabbitmq可用内存不足,实例：{{ $labels.instance }}"
      description: "Rabbitmq可用内存不足，请检查"

  - alert: RabbitMQ_socket连接数使用过高警告
    expr: rabbitmq_sockets_used / rabbitmq_sockets_available * 100 > 60
    for: 0m
    labels:
      severity: critical
    annotations:
      summary: "Rabbitmq_socket连接数使用过高,实例：{{ $labels.instance }}"
      description: "Rabbitmq_socket使用>60%，当前值为： {{ $value }}"


  - alert: RabbitMQ文件描述符使用过高警告
    expr: rabbitmq_fd_used / rabbitmq_fds_available * 100 > 60
    for: 0m
    labels:
      severity: critical
    annotations:
      summary: "Rabbitmq文件描述符使用过高,实例：{{ $labels.instance }}"
      description: "Rabbitmq文件描述符使用>60%，当前值为：{{ $value }}"
