在当今数字化时代，音频处理技术的发展日新月异。从音乐播放器到家庭影院系统，高质量的音频输出一直是追求卓越体验的关键。今天，我们将深入探讨一款的高性能立体声音频数模转换器（DAC）——CS4334。这款设备以其卓越的性能和广泛的应用场景，为音频爱好者和专业人士提供了理想的解决方案。

一、产品概述

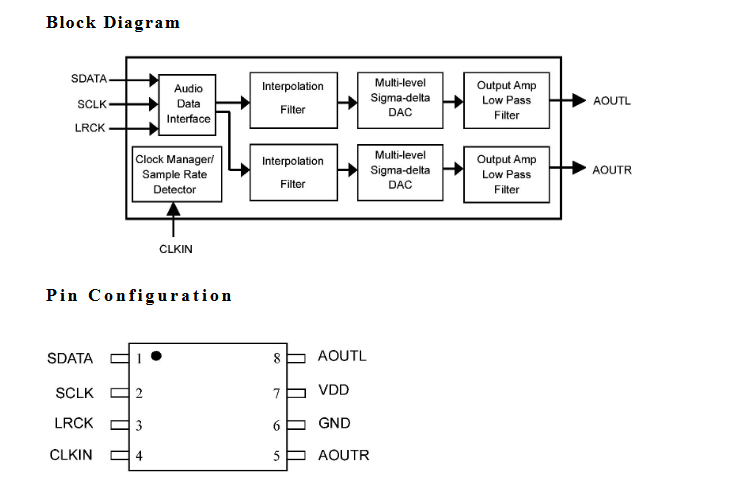

CS4334是一款低成本的8引脚立体声音频数模转换器，专为处理PCM音频数据而设计。它能够接收高达24位字长的I2S串行音频数据格式。该设备采用了先进的多位Δ-Σ调制技术，将数字数据转换为两通道模拟输出。这种调制技术使得CS4334对时钟抖动非常不敏感，并且具有极低的带外噪声，从而确保了音频信号的高质量转换。

二、主要特性

CS4334具备以下一系列令人瞩目的特性：

动态范围：高达95dB，这意味着它能够处理从极低到极高幅度的音频信号，而不会出现失真或噪声干扰。
总谐波失真加噪声（THD+N）：低至-85dB，这保证了音频输出的纯净度，即使在高音量下也能保持音质的清晰和自然。
采样频率：支持高达200kHz的采样频率，这使得它能够处理高分辨率音频，满足专业音频制作和高端音频设备的需求。
音频数据格式：支持16至24位的I2S音频数据格式，为不同的音频应用提供了灵活性。
电源电压：单电源供电，工作电压范围为4.5V至5.5V，这使得它能够方便地集成到各种电源系统中。

三、应用领域

由于其出色的性能和广泛的兼容性，CS4334被广泛应用于多种音频设备中，包括：

DVD播放器：提供高质量的音频输出，增强观看体验。
便携式音频播放器：在移动设备中实现高保真音频播放。
机顶盒：为数字电视用户提供清晰的音频信号。
数字电视：直接集成到数字电视系统中，提升音频质量。

四、封装信息

CS4334提供两种封装选项：

DIP8：适合于需要插拔操作或手工焊接的应用场景。
SOP8：适合于大规模生产，具有更高的集成度和可靠性。

五、电气特性

CS4334的电气特性如下：

绝对最大额定值：在25°C时，电源电压范围为-0.3V至+7.0V，输入电压范围为GND-0.3V至VDD+0.3V。工作温度范围为-40°C至+85°C，存储温度范围为-65°C至+150°C。
推荐工作条件：在25°C时，电源电压范围为4.5V至5.5V。
模拟特性：在VDD=5.0V、GND=0V、环境温度为25°C、采样频率为48kHz、CLKIN/LRCK=256、输入0dB 1kHz正弦波的条件下，动态范围为90dB至95dB，THD+N为-85dB至-80dB，通道分离度为100dB，信噪比为95dB，通道间增益失配为0dB，频率响应在20Hz至20kHz范围内为-0.02dB至+0.08dB。
滤波器频率响应特性：单速模式下，通带为0至0.454Fs，阻带为0.547Fs，通带波纹为±0.05dB，阻带衰减为-53dB；双速模式下，通带为0至0.417Fs，阻带为0.583Fs，通带波纹为±0.005dB，阻带衰减为-56dB；四速模式下，通带为0至0.2083Fs，阻带为0.792Fs，通带波纹为±0.006dB，阻带衰减为-50dB。
模拟输出特性：满量程输出电平为3.25Vpp至3.75Vpp，输出阻抗为120Ω，最小负载电阻为2kΩ，最大电容为100pF。
直流特性：在VDD=5.0V时，VDD电流为25.0mA至30.0mA，功耗为125.0mW至150.0mW。
串行音频端口切换特性：输入高电平电压为2.0V，输入低电平电压为0.8V，输出高电平电压为VDD，输出低电平电压为0V。CLKIN频率为51.2MHz，CLKIN占空比为40%至60%。LRCK频率为200kHz，LRCK占空比为40%至60%。SCLK频率为26MHz，SCLK低电平脉冲宽度为15ns，SCLK高电平脉冲宽度为15ns，SCLK上升沿到LRCK边沿延迟时间为10ns，SCLK上升沿到LRCK边沿建立时间为10ns，SDATA有效到SCLK上升沿建立时间为10ns，SCLK上升沿到SDATA保持时间为10ns。
