本文展示了如何使用Python的pyecharts库创建柱状图、线图、堆叠图、环形图和雷达图，以可视化中国中医类医疗卫生机构的诊疗量数据和药品销售情况。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

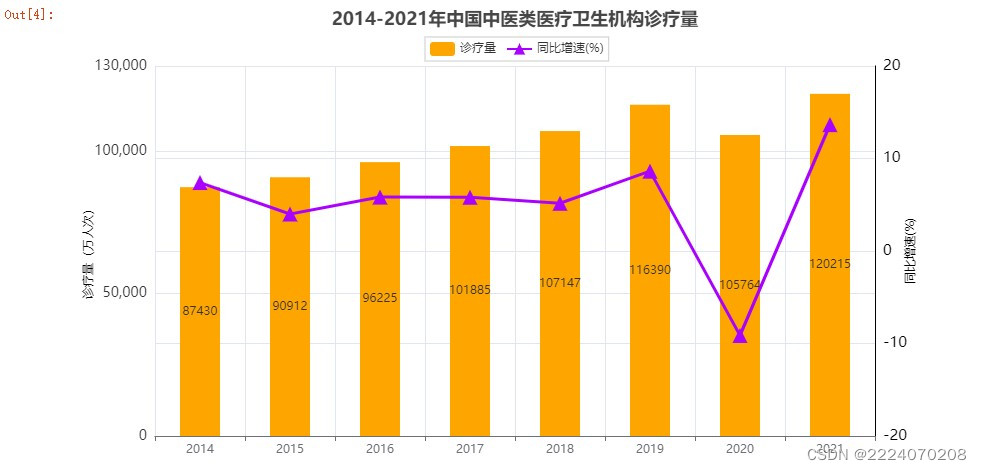

柱（线）图：

from pyecharts import options as opts
from pyecharts.charts import Bar, Grid, Line
# 创建bar对象，并制定画布大小
bar = Bar(init_opts=opts.InitOpts(width='1200px',height='300px'))

# 插入数据
x_data = ['2014', '2015', '2016', '2017', '2018', '2019', '2020', '2021']
# 柱形图设置
bar = (
    Bar()
    .add_xaxis(x_data)
    .add_yaxis(
        series_name="诊疗量",
        y_axis=[87430,90912,96225,101885,107147,116390,105764,120215],
        # 这个参数是用来设置 y 轴的索引。在 pyecharts 中，可以通过设置这个参数来改变 y 轴的位置。默认情况下，y 轴的索引是 0，也就是最上面。
        yaxis_index=0,
        # 柱形图组织的所有图形的z值，控制图形的前后顺序，默认值为2，z值小的图形会被z值大的图形覆盖
        z=0,
        #这个参数用来设置柱形图的颜色。在这里，所有的柱形图都被设置为橙色。
        color="orange",
        bar_width=40,   # 设置柱形宽度

    )
    #Bar.extend_axis 是 pyecharts 绘图库中的一个方法，用于扩展坐标轴。它通常用于创建双轴图表，其中一个轴是主轴，另一个轴是扩展轴。
    .extend_axis(
        yaxis=opts.AxisOpts(
            # 设置y轴属性
            type_="value",  #表示y轴是一个数值轴，用于显示连续的数据。
            name="同比增速(%)",    #给y轴设置名称
            name_location="center",  #轴名称位于中间
            name_gap=30,      #轴名称与轴线距离30px
            min_=-20,      #设置y轴的最大值20 最小值-20
            max_=20,
            axislabel_opts=opts.LabelOpts(font_size=15),     #y轴刻度标签字体大小为15
            axisline_opts=opts.AxisLineOpts(
                linestyle_opts=opts.LineStyleOpts(color="black")    #设置线样式
            ),

            splitline_opts=opts.SplitLineOpts(           #显示分割线
                is_show=True, linestyle_opts=opts.LineStyleOpts(opacity=1)   #图形透明度。支持从0到1的数字，为0时不绘图。
            ),
        )
    )
    .set_global_opts(                              #用于设置图表的全局选项
        yaxis_opts=opts.AxisOpts(                  #设置y轴的各种属性
            name="诊疗量（万人次）",                #设置名称
            name_location="center",                 #设置名称位置
            name_gap=60,                           #设置轴名称与轴线之间的距离
            min_=0,                                 #设置y轴最大值和最小值
            max_=130000,
            interval=50000,                         # 显示y轴刻度间隔，默认为1
            axislabel_opts=opts.LabelOpts(font_size=14),
            offset=0,                  #偏移量设置，在此影响y轴的位置
            axisline_opts=opts.AxisLineOpts(                                    # 设置线样式
                linestyle_opts=opts.LineStyleOpts(color="blank")
            ),

        ),
        # 标题设置
        title_opts=opts.TitleOpts(title="2014-2021年中国中医类医疗卫生机构诊疗量",pos_left="center",pos_top="top"),
        # 图例设置
        legend_opts=opts.LegendOpts(pos_left='40%',pos_bottom='89%'),
        # 设置提示框和指示器
        tooltip_opts=opts.TooltipOpts(trigger="axis", axis_pointer_type="cross"),
    )
)
# 折线图设置
line = (
    Line()
    .add_xaxis(x_data)
    .add_yaxis(
        series_name="同比增速(%)",
        y_axis=[7.40,4.00,5.83,5.81,5.16,8.63,-9.13,13.66],
        # 设置标记的图形为三角形
        symbol='triangle',
        # 设置标记图形的大小
        symbol_size=15,
        #删了一个Y轴，Y轴索引由2改为1
        yaxis_index=1,
        color="#aa00ff",  #设置紫色
        # 显示标签
        label_opts=opts.LabelOpts(is_show=False, font_size=10,font_weight='bold'),
        linestyle_opts=opts.LineStyleOpts(width=3)  # 使用LineStyleOpts来设置线的粗细

    )
)

# 将折线图叠加在柱状图上
bar.overlap(line)
# 渲染图表
bar.render_notebook()

环形图：

from pyecharts import options as opts
from pyecharts.charts import Bar, Grid, Line,Pie
from pyecharts.faker import Faker

x_data1=[['20岁以下',2.2],['20-30岁',27.9],['31-40岁',56.2],['20岁以下',2.2],['41-50岁',10.9],['51岁以上',2.8]]
c = (
    Pie()
    .add("",x_data1, radius=["40%", "75%"],)  #设置内圆与外圆半径
    .set_global_opts(title_opts=opts.TitleOpts(title="中药材消费者画像数据"))  #全局配置
    .set_series_opts(label_opts=opts.LabelOpts(formatter="{b}: {c}"))

)
c.render_notebook()

雷达图：

from pyecharts import options as opts
from pyecharts.charts import Bar, Grid, Line,Radar
from pyecharts import options as opts
from pyecharts.charts import Radar

data = [{"value": [33,45,3,9,6,4] }]
c_schema = [
    {"name": "化学药", "max": 50, "min": 0},     #设置指示器名称、最大值和最小值
    {"name": "中成药", "max": 50, "min": 0},
    {"name": "生物制品", "max": 50, "min": 0},
    {"name": "医疗器械", "max": 50, "min": 0},
    {"name": "中药饮片", "max": 50, "min": 0},
    {"name": "保健品", "max": 50, "min": 0},
]
a = (
    Radar()
    .set_colors(["blue"])   #设置颜色
    .add_schema(
        schema=c_schema,
        shape="circle",     # 雷达图绘制类型，可选polygon（多边形雷达图）或circle（圆形雷达图）
        center=["50%", "50%"],
        radius="80%",
        angleaxis_opts=opts.AngleAxisOpts(
            min_=0,
            max_=360,
            is_clockwise=False,
            interval=5,
            axistick_opts=opts.AxisTickOpts(is_show=False),
            axislabel_opts=opts.LabelOpts(is_show=False),
            axisline_opts=opts.AxisLineOpts(is_show=False),
            splitline_opts=opts.SplitLineOpts(is_show=False),
        ),
        radiusaxis_opts=opts.RadiusAxisOpts(
            min_=-4,
            max_=4,
            interval=2,
            splitarea_opts=opts.SplitAreaOpts(
                is_show=True, areastyle_opts=opts.AreaStyleOpts(opacity=1)
            ),
        ),
        polar_opts=opts.PolarOpts(),
        splitarea_opt=opts.SplitAreaOpts(is_show=False),
        splitline_opt=opts.SplitLineOpts(is_show=False),
    )
    .add(
        series_name="全国药店药品销售额占比",
        data=data,
        areastyle_opts=opts.AreaStyleOpts(opacity=0.1),
        linestyle_opts=opts.LineStyleOpts(width=1),
    )

)
a.render_notebook()

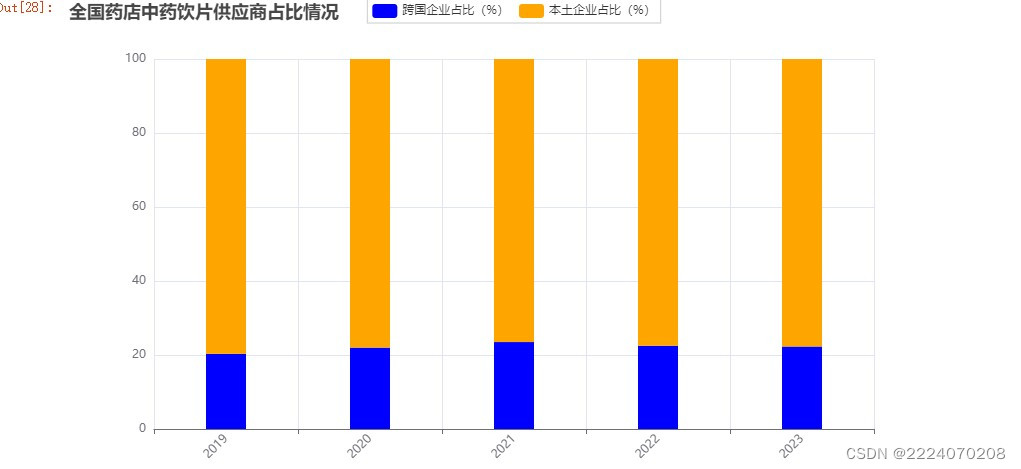

堆积图：

from pyecharts import options as opts
from pyecharts.charts import Bar
from pyecharts.faker import Faker
x_data2=['2019','2020','2021','2022','2023']
c = (
    Bar()
    .add_xaxis(x_data2)
    .add_yaxis("跨国企业占比（%）",y_axis=[20.3,22.0,23.5,22.5,22.3] ,stack=1,color='blue',bar_width=40)
    .add_yaxis("本土企业占比（%）",y_axis=[79.7,78.0,76.5,77.5,77.7] ,stack=1,color='orange',bar_width=40)
    .set_series_opts(label_opts=opts.LabelOpts(is_show=False))
    .set_global_opts(title_opts=opts.TitleOpts(title="全国药店中药饮片供应商占比情况"),
                    xaxis_opts=opts.AxisOpts(axislabel_opts=opts.LabelOpts(rotate=45)))#设置x轴标签旋转45度

)
c.render_notebook()
