VLAN详细介绍及ensp交换机详细实验过程

目录

1 vlan基础

1.1 vlan概念

1.2 vlan的作用

1.3 vlan常用范围

1.4 vlan接口类型

2实验拓扑

2.1新建拓扑

2.2配置pc机IP

2.2配置交换机

2.3实验测试

---

1 vlan基础

1.1 vlan概念

虚拟局域网（VLAN，Virtual LAN)是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像在同一网段。

1.2 vlan的作用

1. 提供一定安全性，默认情况下2个不同的vlan不允许通信
2. 隔绝广播风暴。（广播风暴：网络中充斥大量广播数据无法处理导致网络异常）
3. 实际项目中缩小排查错误的范围
4. 节约一定的带宽资源

1.3 vlan常用范围

可划分范围为：0~4096，但是0与4095特殊vlan不可用，常用范围是vlan1-2000，正常交换机的所有端口默认都在同一个vlan中

1.4 vlan接口类型

•  access接口：用于交换机与计算机、交换机与路由器之间连接
• trunk接口：用于交换机与交换机之间连接

2实验拓扑

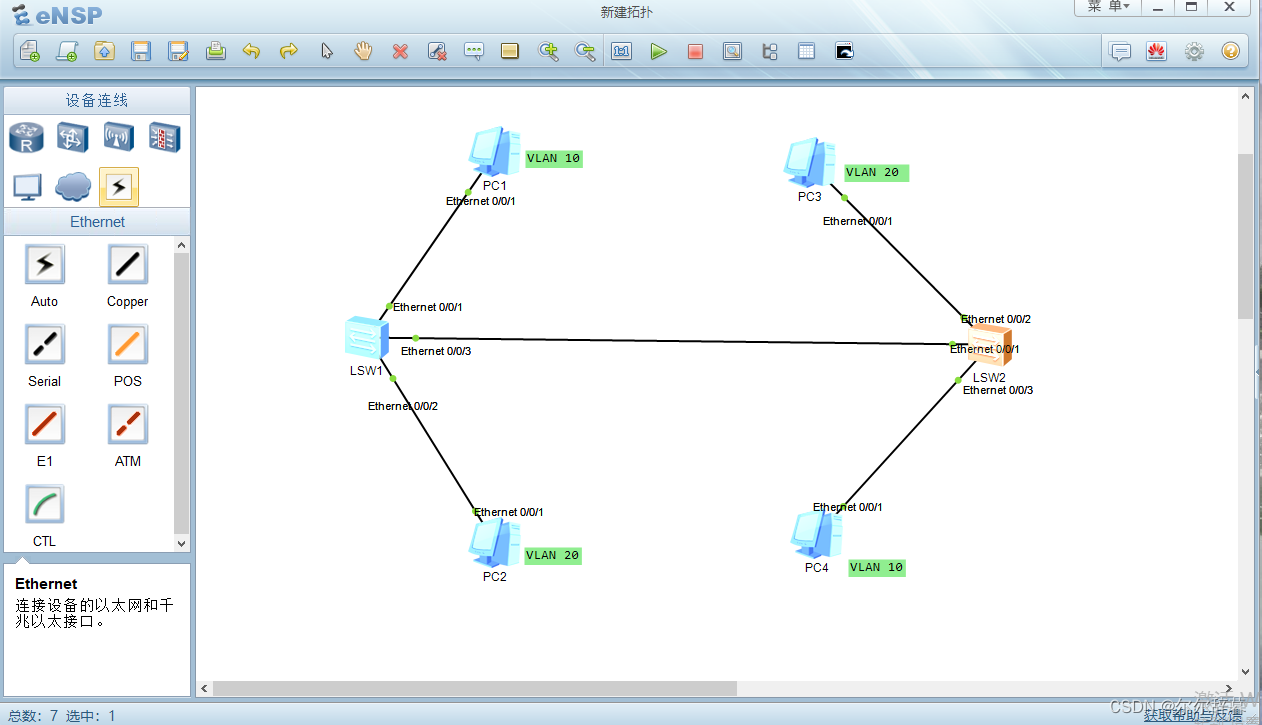

2.1新建拓扑

2.2配置pc机IP

pc1

ip地址：192.168.1.1     子网掩码：255.255.255.0

pc2

ip地址：192.168.1.2    子网掩码：255.255.255.0

pc3

ip地址：192.168.1.3    子网掩码：255.255.2550

pc4

ip地址：192.168.1.4   子网掩码：255.255.2550

2.2配置交换机

LSW1

 用到的命令

<Huawei>sys                                              //切换至系统视图
Enter system view, return user view with Ctrl+Z.
[Huawei]vlan batch 10 20                                 //创建vlan10和vlan20
[Huawei]int e0/0/1                                       //进入接口e0/0/1
[Huawei-Ethernet0/0/1]port link-type access              //设置接口模式为access模式
[Huawei-Ethernet0/0/1]port default vlan 10               //将该接口加入vlan10
[Huawei-Ethernet0/0/1]int e0/0/2                         //进入接口e0/0/2
[Huawei-Ethernet0/0/2]port link-type access              //设置接口模式为access模式
[Huawei-Ethernet0/0/2]port default vlan 20               //将该接口加入vlan20
[Huawei-Ethernet0/0/2]int e0/0/3                         //进入接口e0/0/3
[Huawei-Ethernet0/0/3]port link-type trunk               //设置接口模式为trunk模式
[Huawei-Ethernet0/0/3]port trunk allow-pass vlan all     //允许所有vlan通过该接口

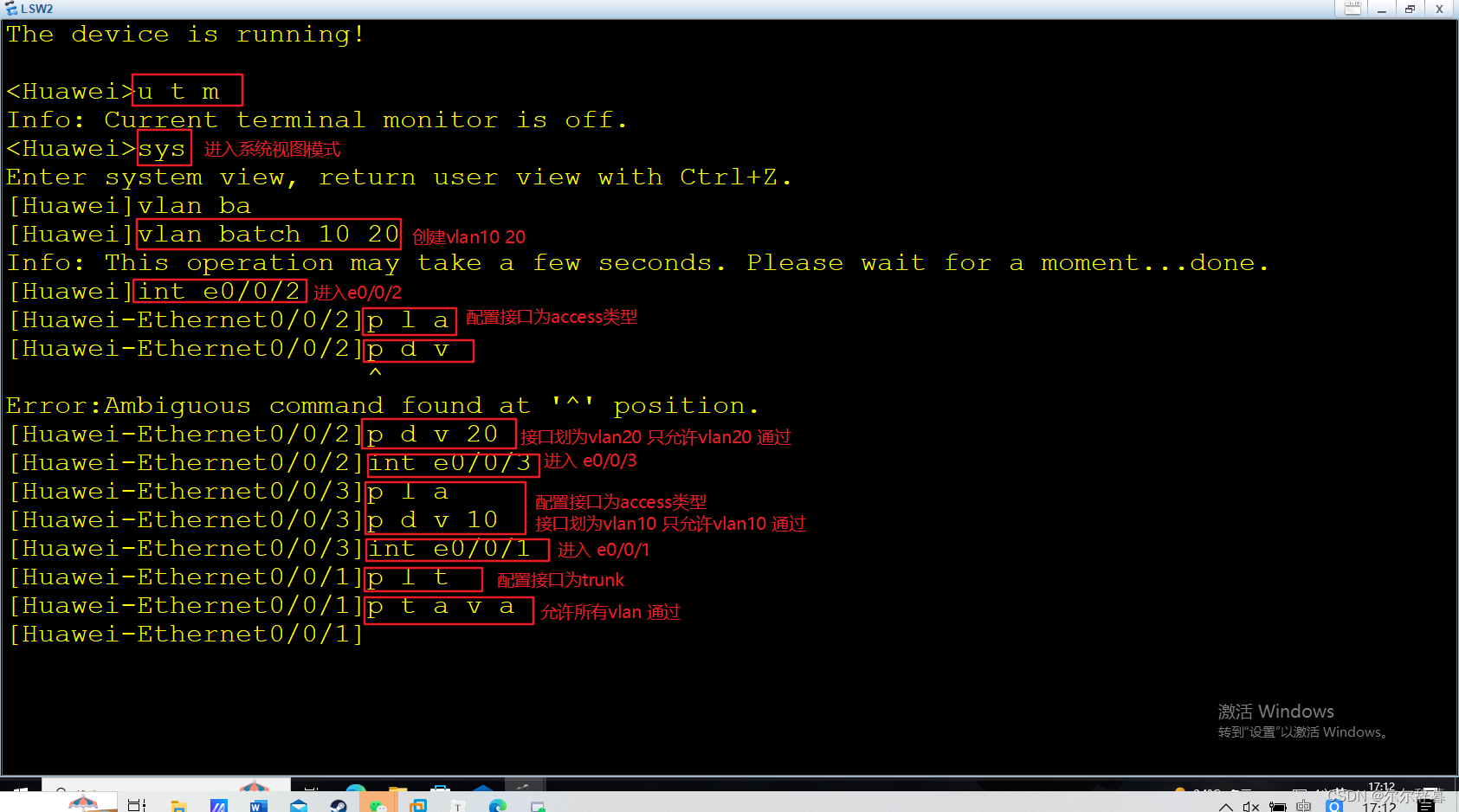

LSW2

<Huawei>sys                                             //切换至系统视图
Enter system view, return user view with Ctrl+Z.
[Huawei]vlan batch 10 20                                //创建vlan10和vlan20
[Huawei]int e0/0/2                                      //进入接口e0/0/2
[Huawei-Ethernet0/0/2]port link-type access             //设置接口模式为access模式
[Huawei-Ethernet0/0/2]port default vlan 20              //将该接口加入vlan20
[Huawei-Ethernet0/0/2]int e0/0/3                        //进入接口e0/0/3
[Huawei-Ethernet0/0/3]port link-type access             //设置接口模式为access模式
[Huawei-Ethernet0/0/3]port default vlan 10              //将该接口加入vlan10
​[Huawei-Ethernet0/0/3]int e0/0/1                        //进入接口e0/0/1
[Huawei-Ethernet0/0/1]port link-type trunk              //设置接口模式为trunk模式
[Huawei-Ethernet0/0/1]port trunk allow-pass vlan all    //允许所有vlan通过该接口

 2.3实验测试

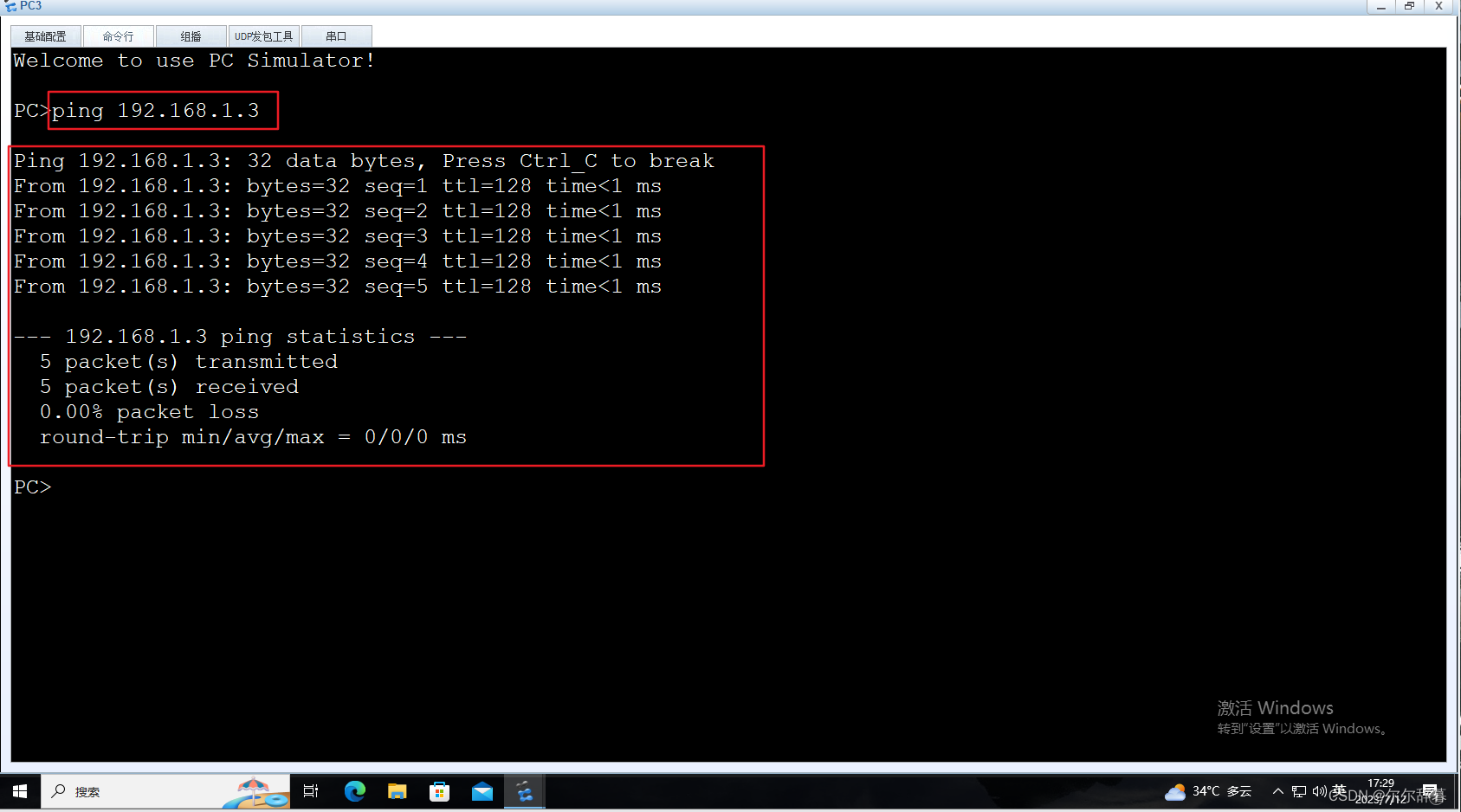

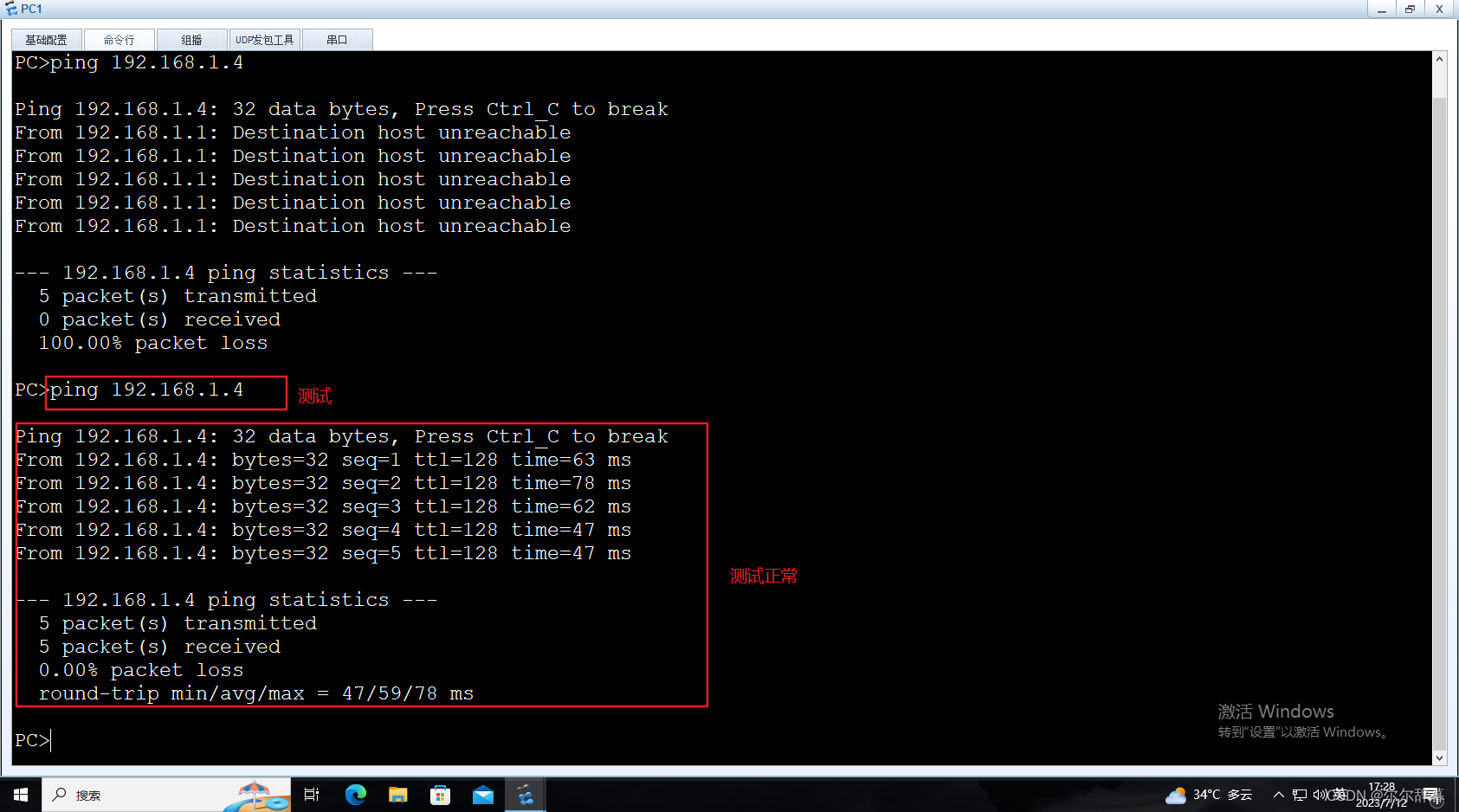

vlan10 通信测试

vlan 20 通信测试

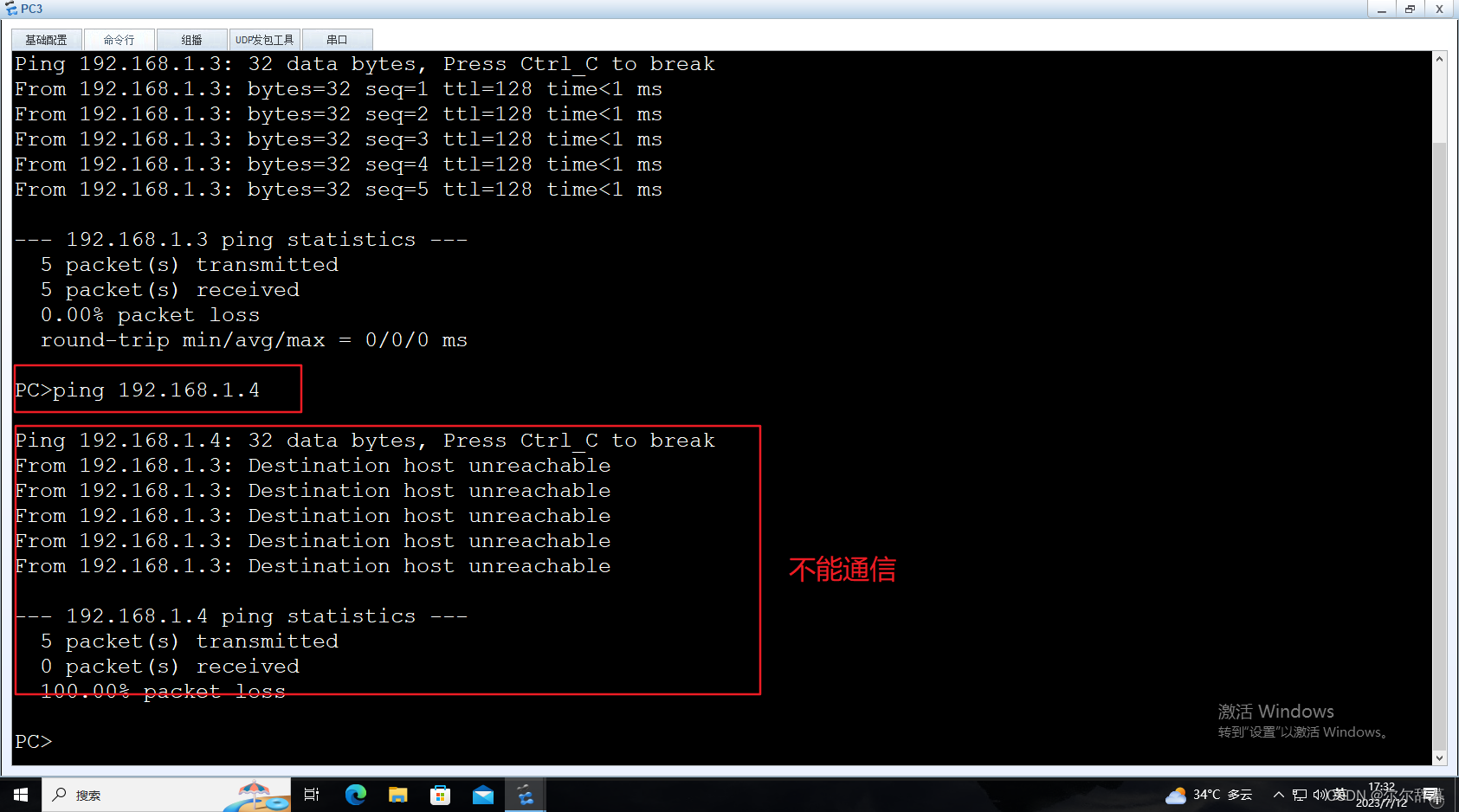

 不同vlan 之间通信测试

不能通信

说明实验成功
