柳州职业技术学院实训报告

班级 22级软件技术（后备兵）1班

学号 20220310121

姓名 黄福杰

课程名称：计算机网络应用

实验项目（课题）： 双绞线制作

实训目的：

了解水晶头的接口标准以及T568A和T568B的线序
理解直通线、交叉线使用的使用场合
掌握双绞线的两种制作规范、制作步骤
掌握剥线钳、压线钳的使用
掌握双绞线网线连通性的测试方法
实训操作器材：

双绞线两段
水晶头4个
压线钳1套
测线仪
实训步骤：

剪去电缆适当的长度外皮，将电缆插入剪皮刀，旋转一圈，割去大约3~4cm的外皮

      2.在解开四对线分开成十字型，在沿反方向解开各绞对，将8根线理直，然后按照双绞线规范T568B或T568A要求的顺序排列成一排直线，用拇指和食指捏紧不放松

      3.之后大概留一指甲盖的距离，也就是12mm左右，在合适的位置剪去多余部分，并且要注意剪平

      4.将双绞线整齐的放在水晶头中，注意塑料扣的一面要朝下，开口朝右，之后将线放入接头后，松开捏紧  线的指头，把线用力推进去，在外头可以看得见每条线的铜芯，也要注意将外皮也塞进水晶头中



      5.之后将水晶头和双绞线一起按正确方向插入压线钳口中，用力压下去，特别注意的是，双绞线接口处不能拧、撕，防止有断线的痕迹，使用压线钳时，要压实，不能有松动

      6.当线的两端都做好之后，将其两端分别接到测线仪上，按下电源开关，测试是否成功接通。若测试仪发射端与接收端编号相同的LED同时亮起，则该双绞线连通，否则该双绞线连不通，需要剪去错误的一端，再重新制作

实训体会与心得：

        通过这次实训，我收获了很多，一方面学习到了许多很多以前没有学过的专业知识与知识的应用，另一方面还提高了自我动手做项目的潜力。本次实训，是对我潜力的进一步锻炼，也是一种考验。从中或得的诸多收获与实践，也是很可贵的，是十分有好处的。

        此次在实训中我学到了许多知识，是一个让我把书本上的理论知识，了解到了其他运用于实践中的好机会，原先还感叹学的知识太难以理解，此刻才意识到理解与实践并重，更能体验到知识与实践的魅力。

在这次实训中它让我学会了如何正确制作符合工艺需求的双绞线，并且了解制作双绞线的注意事项以及一些实训体会，还让我在实训中复习了学习过的知识。因此事关双绞线实训的注意事项，我自己有一些心得：

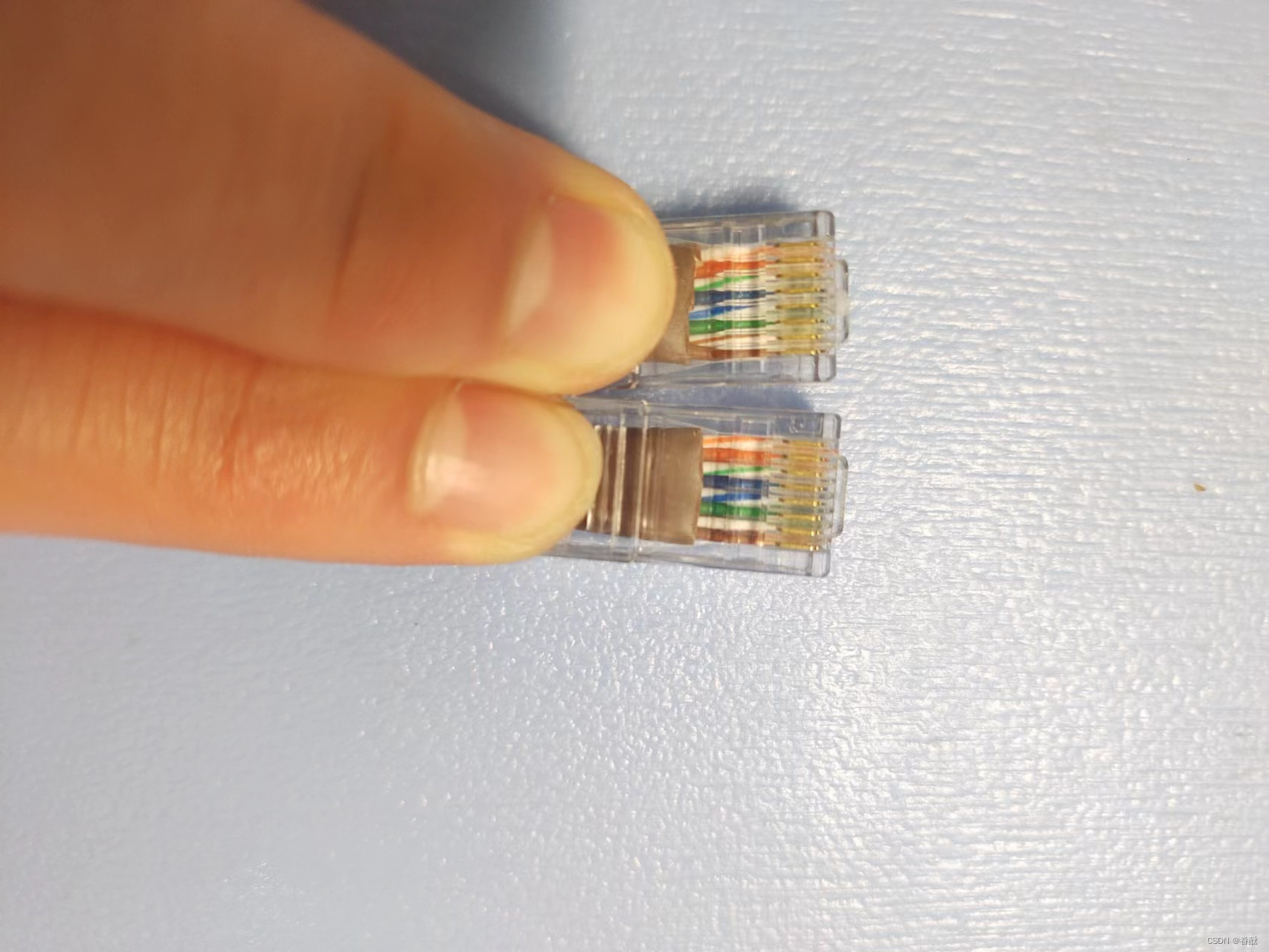

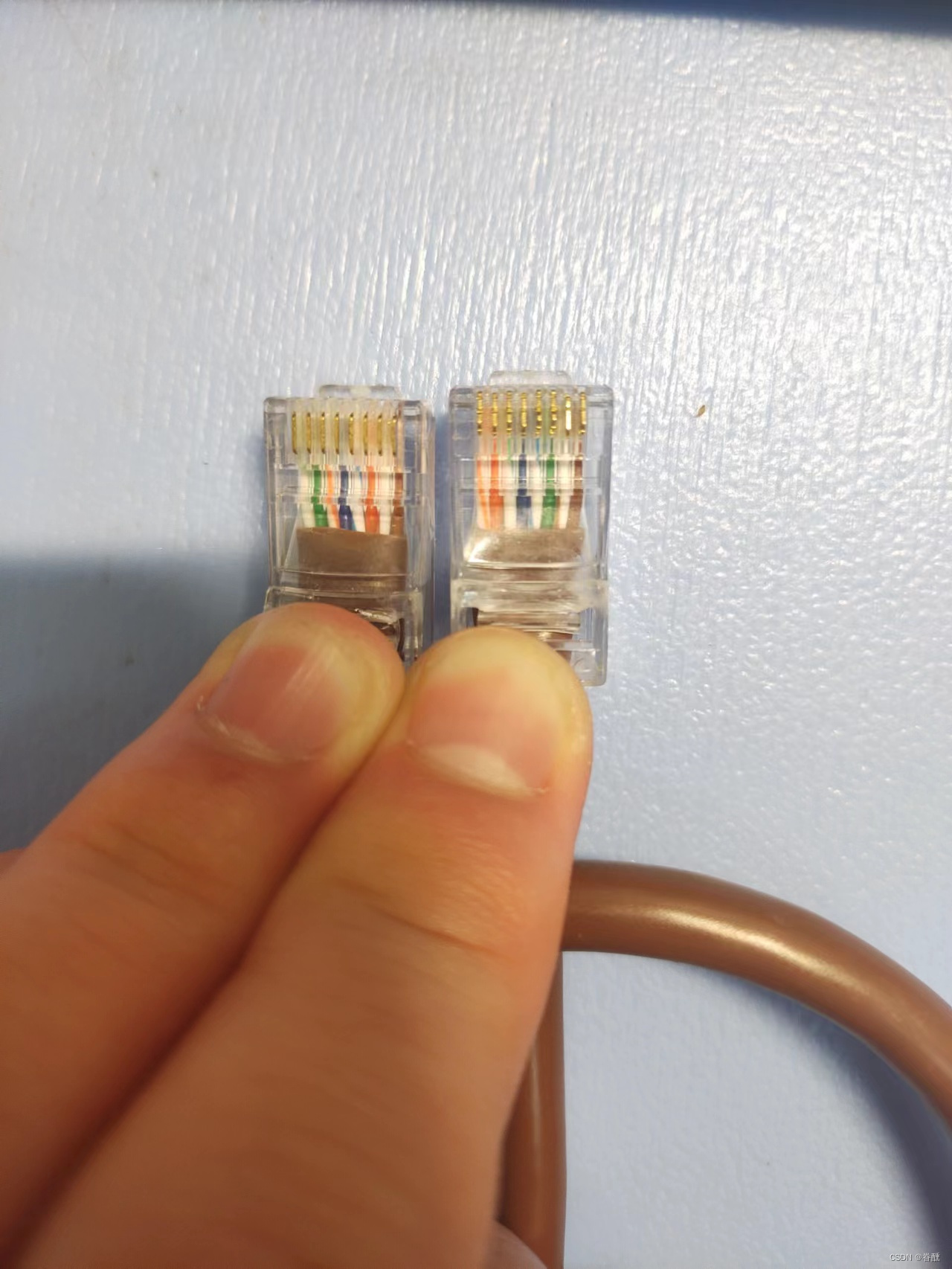

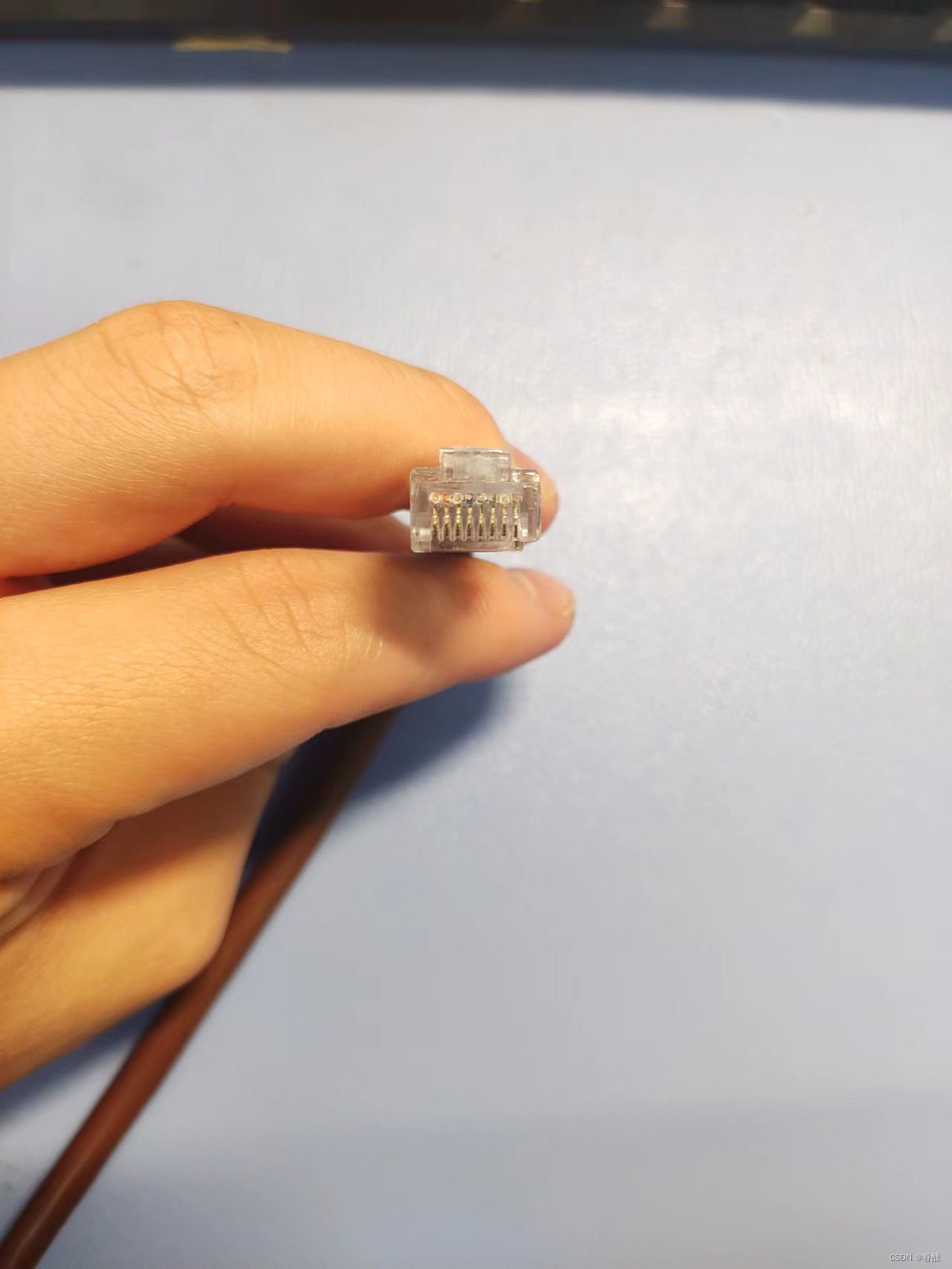

        其一，在剥线时不能够将线芯剪破，否则会在测试仪测试时不通畅；其二，双绞线的线序不能乱，并且要注意与水晶头接线标准是否相符合，否则也会测试错误；其三，在插线是也要与水晶头务必接触良好，不然线芯与探针接触不良也会照成测试错误；其四，在排线时，也要用自己的左手手指捏紧已经排序好的线条，在插入时在放开，否则芯线会移位，也会测试不良；最后，还要注意双绞线的外皮进入水晶头后端夹住，否则在使用过程中会使双绞线的线芯松动，容易影响测试错误。同时，在实训时我们也有图片拍下来，为了记录我们的实训成果：









      这次实训让我认识到了平常生活中所用的网线的制作，包括压线钳(剥线钳)、测线仪、RJ45水晶头，5类UTP双绞线这些工具以及材料也是第一次接触，这次实验让我知道网线也是分直通电缆和交通电缆的以及他们的应用，还有压线钳(剥线钳)、测线仪这两个工具的用途和用法。直通网线和交叉网线的应用范围并不相同：直通电缆常用来连接不同的设备，例如电脑和路由器、路由器和交换机等，交叉电缆用来连接相同的设备，例如电脑和电脑、交换机和交换机等。
