M=26

用二进制表示0~25

那25也就是11001 让0、1和4位与非一下返回接到LDN可以重新置数

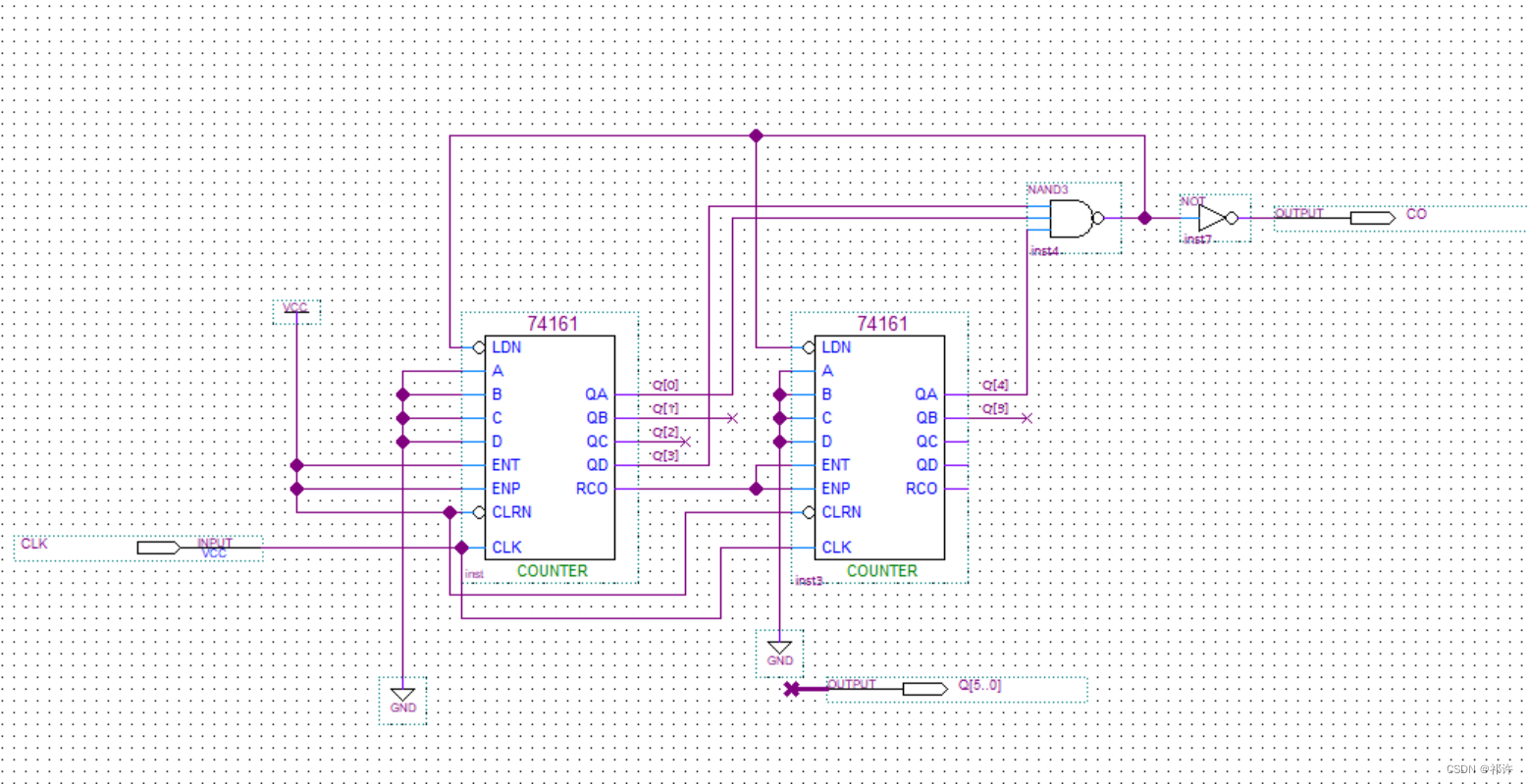

原理图如下 进行一个级联

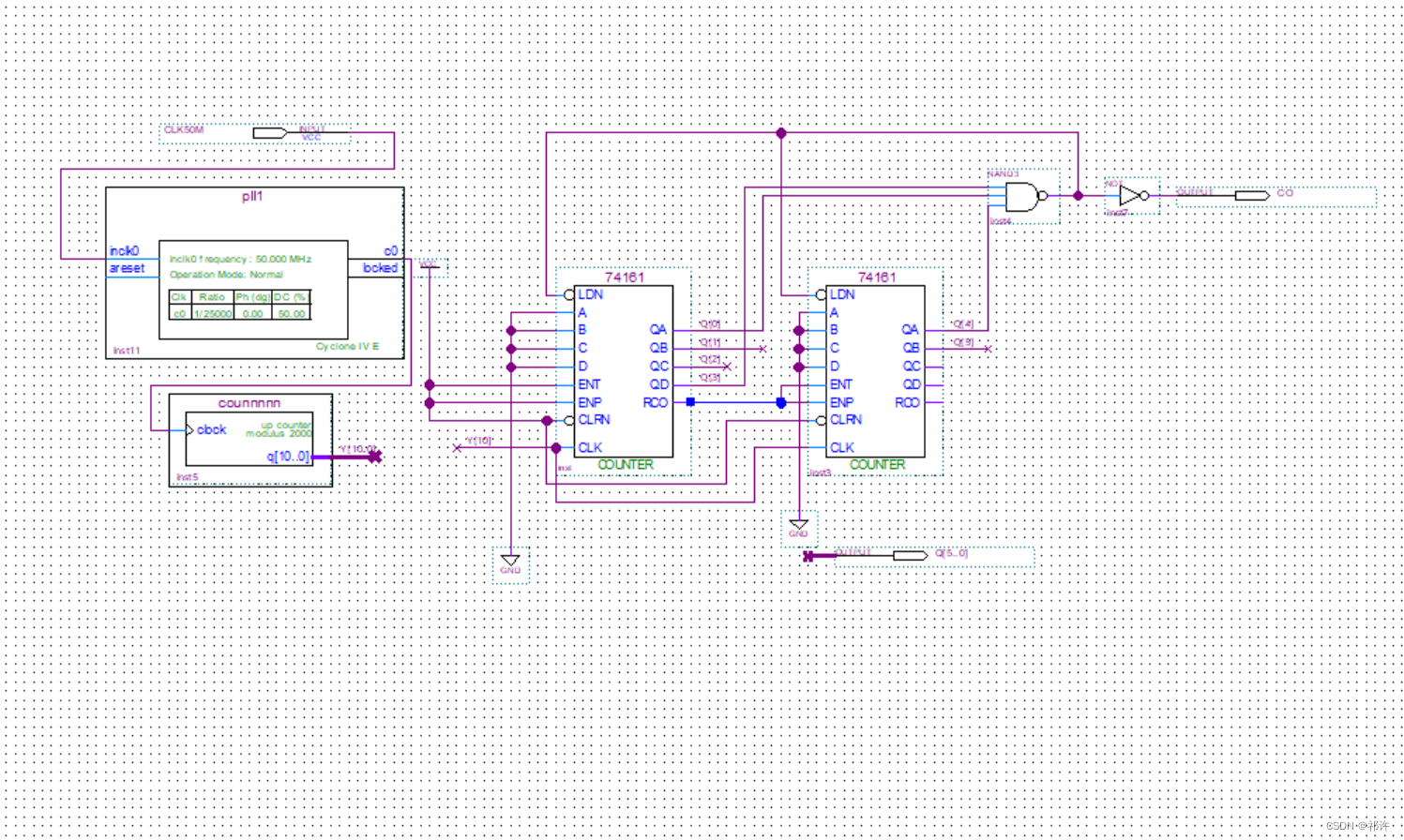

如果加入时钟

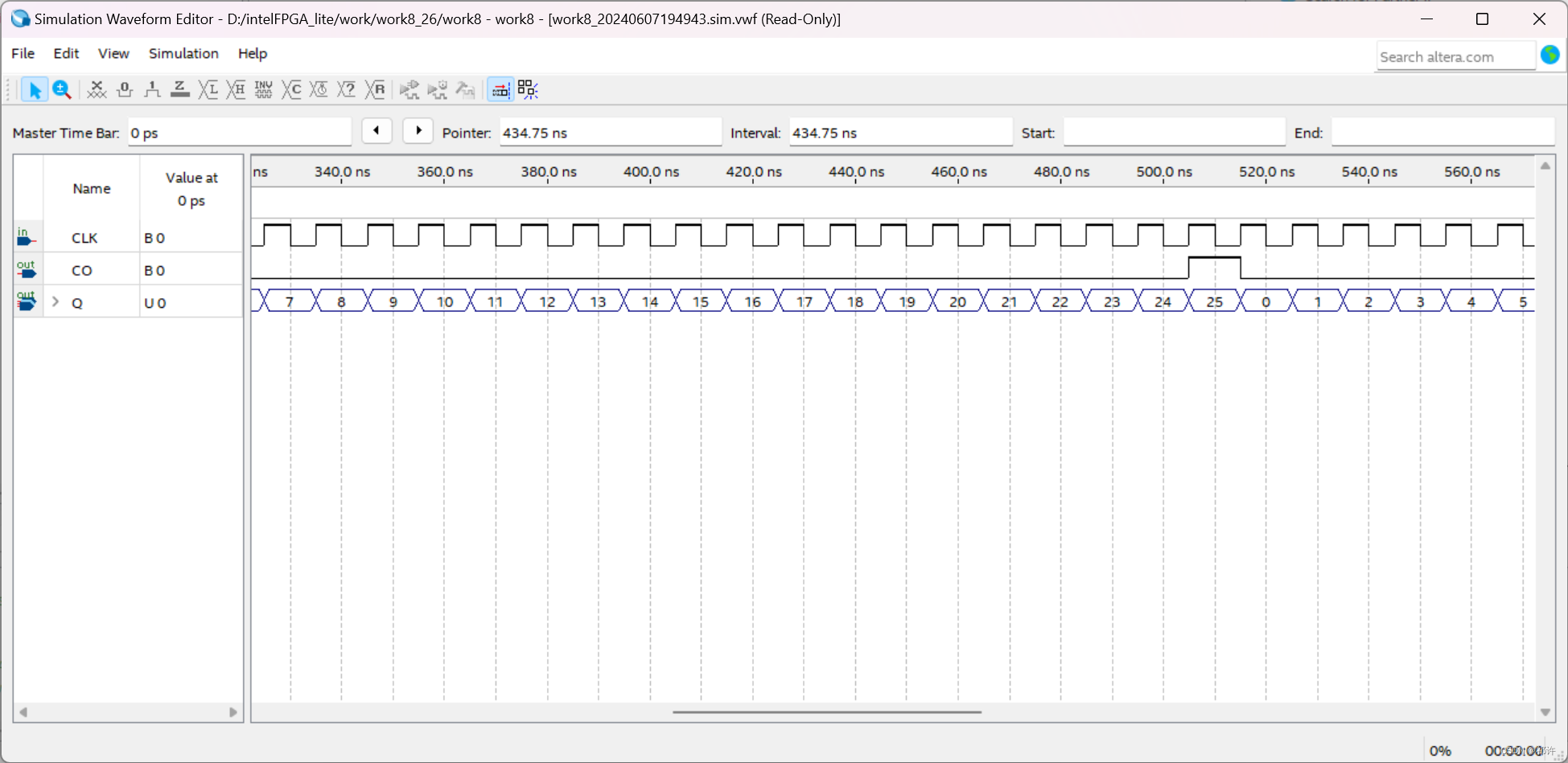

因为加了分频器所以在这基础上进行波形图无法正常显示，去掉分频器改成一般时钟就可以显示波形了
