小型局域网的构建( Access接口项目)

1. 项目引入

整个网络系是一个大的局域网环境，整个网络系分为不同的部门和机房，交换机SW放置在均能与两层相连的弱电竖井里。三楼有教师办公室和机房，四楼有教务办公室和机房。要求教务办公室和教师办公室可以互通，机房与机房之间可以互通，但是办公室不能和机房互通。

2. 利用Access接口实现VLAN间路由连接

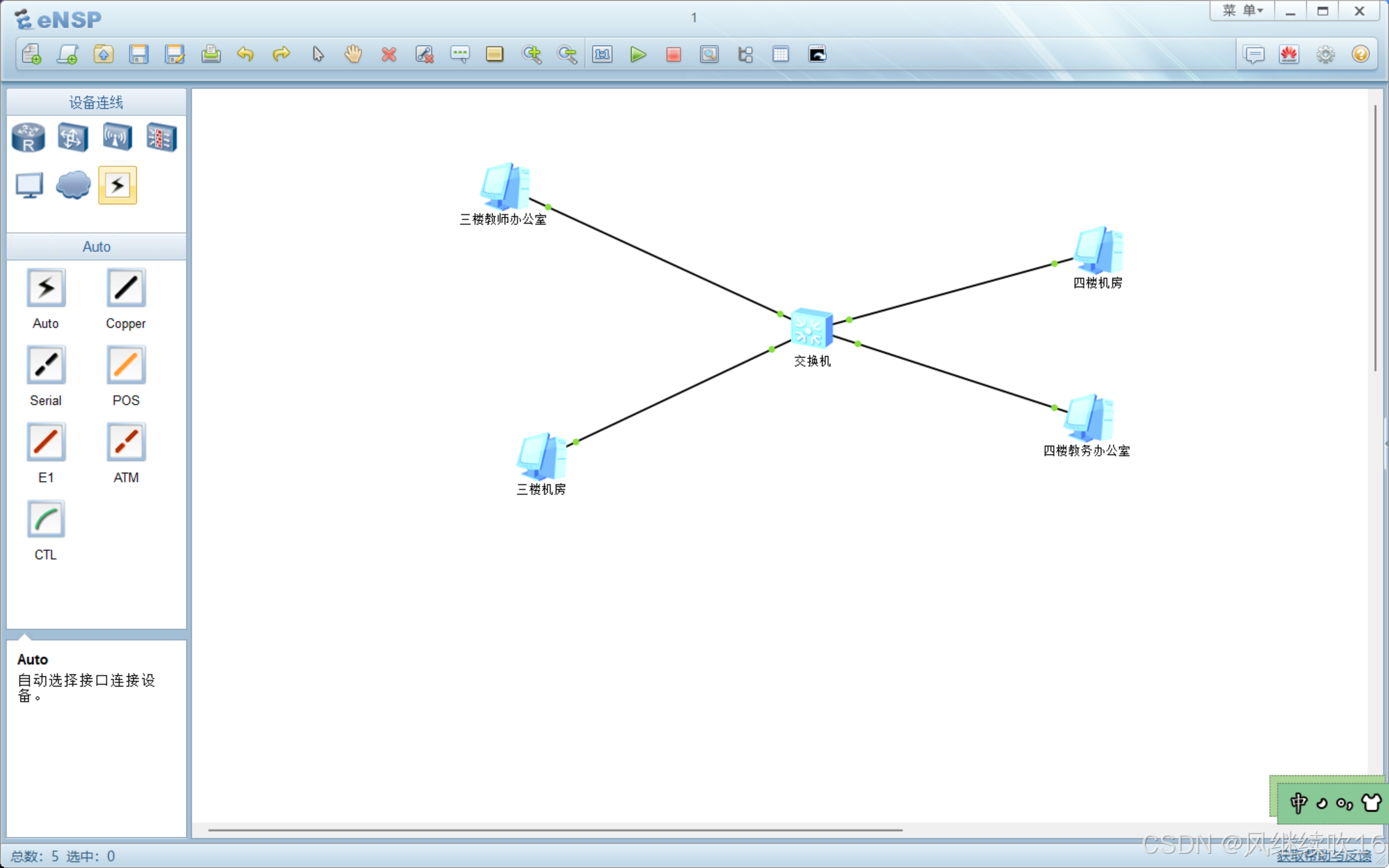

一、网络拓扑结构图

二、网络设备配置步骤​

1. 创建 VLAN​

• 进入交换机系统视图：​

• 这里vlan batch 10 20表示批量创建 VLAN 10 和 VLAN 20，VLAN 10 用于办公室（教师办公室和教务办公室），VLAN 20 用于机房（三楼机房和四楼机房）

<Huawei>system - view
[Huawei]sysname SW
[SW]vlan batch 10 20

    2. 配置接口类型为 Access 并划分 VLAN​

• 配置连接三楼教师办公室 PC 的接口（Gi0/0/1）

[SW]interface GigabitEthernet 0/0/1​
[SW - GigabitEthernet0/0/1]port link - type access​
[SW - GigabitEthernet0/0/1]port default vlan 10​
[SW - GigabitEthernet0/0/1]quit

•   配置连接四楼教务办公室 PC 的接口（Gi0/0/3）

[SW]interface GigabitEthernet 0/0/3
[SW - GigabitEthernet0/0/3]port link - type access
[SW - GigabitEthernet0/0/3]port default vlan 10
[SW - GigabitEthernet0/0/3]quit

• 配置连接三楼机房 PC 的接口（Gi0/0/2）

[SW]interface GigabitEthernet 0/0/2
[SW - GigabitEthernet0/0/2]port link - type access
[SW - GigabitEthernet0/0/2]port default vlan 20
[SW - GigabitEthernet0/0/2]quit

• 配置连接四楼机房 PC 的接口（Gi0/0/4）

[SW]interface GigabitEthernet 0/0/4
[SW - GigabitEthernet0/0/4]port link - type access
[SW - GigabitEthernet0/0/4]port default vlan 20
[SW - GigabitEthernet0/0/4]quit

 3.验证配置

[SW]display vlan

• 该命令可以查看交换机上创建的 VLAN 以及各个 VLAN 包含的接口信息，确认 VLAN 是否创建成功以及接口划分是否正确。​
• 查看接口状态信息：

[SW]display interface GigabitEthernet 0/0/1
[SW]display interface GigabitEthernet 0/0/2
[SW]display interface GigabitEthernet 0/0/3
[SW]display interface GigabitEthernet 0/0/4

三、测试结果

1. 办公室内部互通测试

• 设 三楼教师办公室 的 IP 地址为 192.168.10.1，四楼教务办公室 的 IP 地址为 192.168.10.3。

•  在 三楼教师办公室的命令提示符下输入ping 192.168.10.3，测试结果应显示能够 ping 通，说明办公室之间可以互通。

      2 . 机房内部互通测试

• 假设三楼机房 的 IP 地址为 192.168.20.1，四楼机房 的 IP 地址为 192.168.20.3。
• 在三楼机房的命令提示符下输入ping 192.168.20.3，测试结果应显示能够 ping 通，说明机房之间可以互通。

     3.办公室与机房隔离测试

• 在三楼教师办公室的命令提示符下输入ping 192.168.20.1，测试结果应显示无法 ping 通，说明办公室与机房之间不能互通。
• 在四楼教务办公室的 PC上 ping 四楼机房的 PC：​
• 在 PC3 的命令提示符下输入ping 192.168.20.3，测试结果同样应显示无法 ping 通。

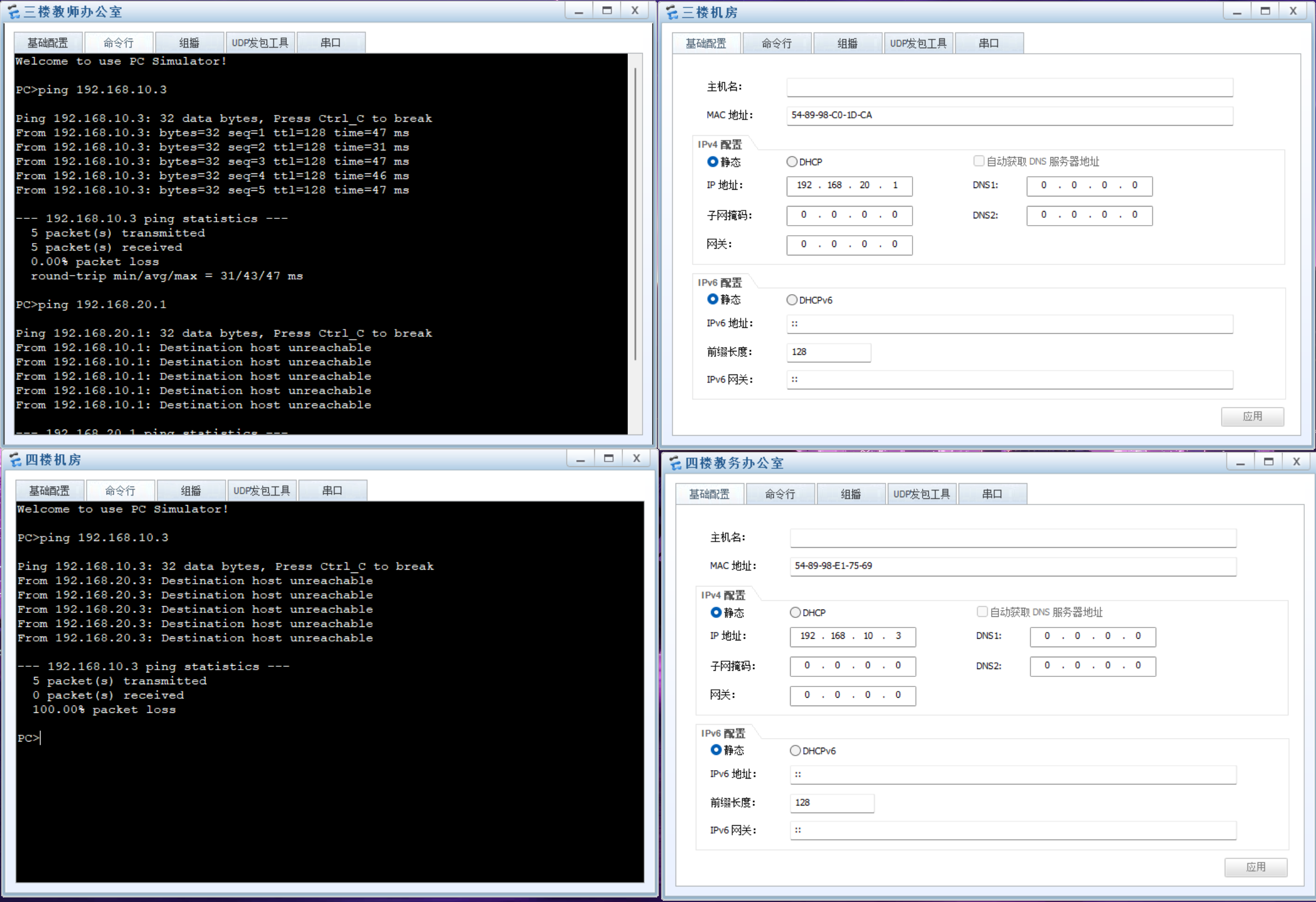

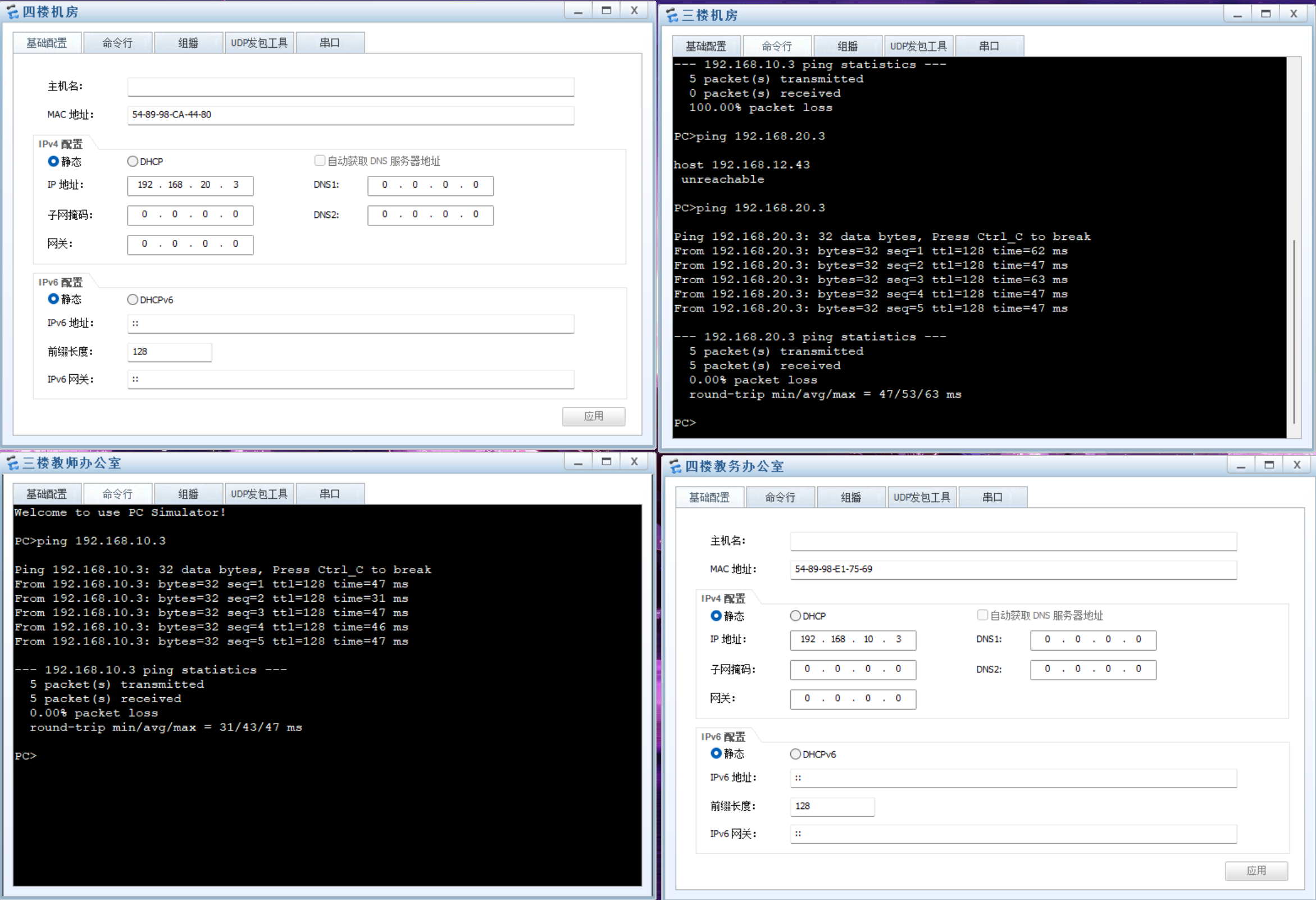

如下图
