Cisco Packet Tracer:单个交换机划分VLAN实验

一、实验目的

（1）掌握单个交换机划分VLAN方法

（2）理解VLAN原理

二、实验内容

（1）交换机VLAN配置过程。

（2）属于同一VLAN的终端之间通信过程。

（3）验证每一个VLAN为独立的广播域。

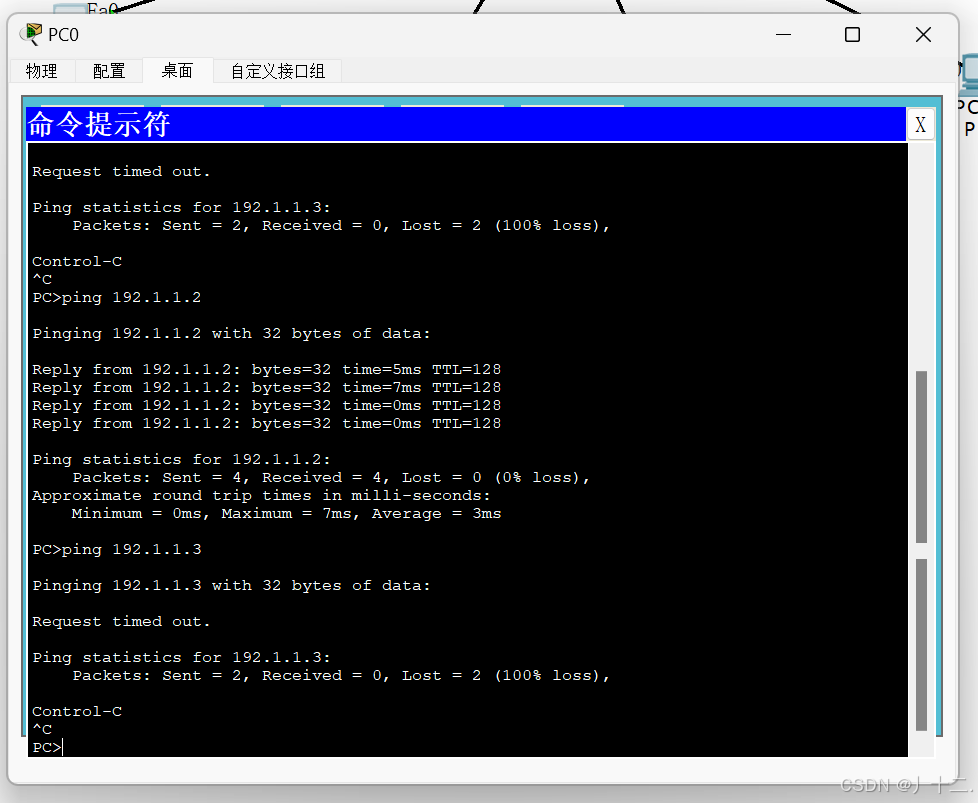

（4）验证属于不同VLAN的两个终端之间不能通信。

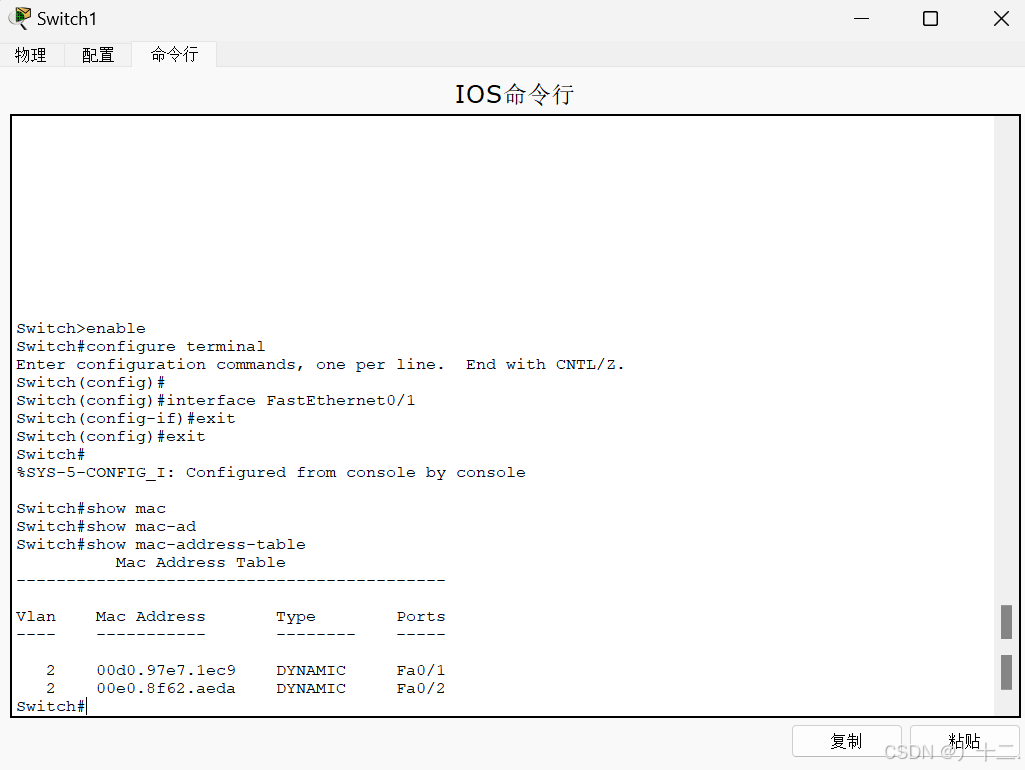

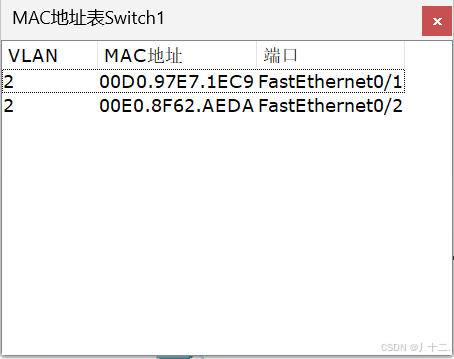

（5）验证转发项和VLAN的对应关系。

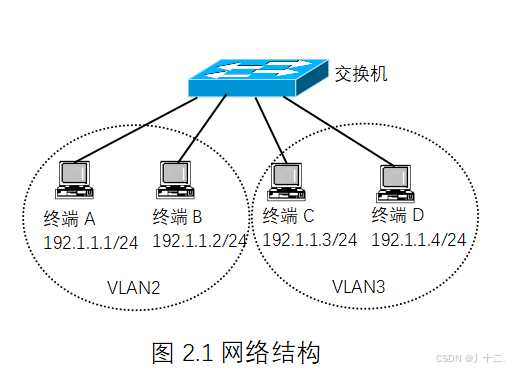

• 网络结构

分别创建两个VLAN：VLAN2和VLAN3，将终端A和B分配给VLAN2，将终端C和D分配给VLAN3，虽然，这4个终端配置的IP地址有着相同的网络地址，但只允许属于同一VLAN的终端之间通信。

• 实验步骤

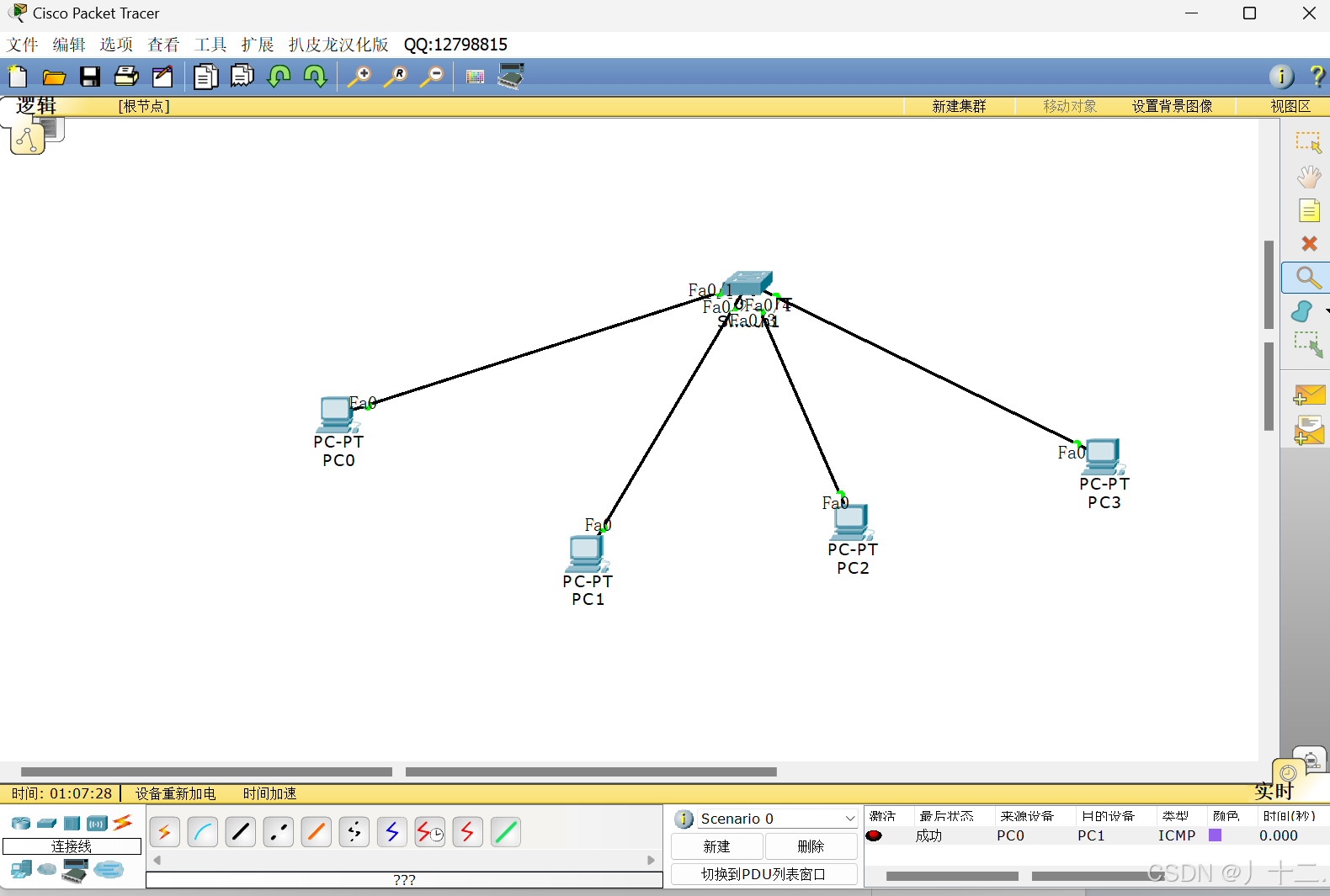

        从软件底部拖出一台交换机，再拖出四台 PC 设备，然后使用直通线将 PC 设备与交换机连接起来。如下图所示

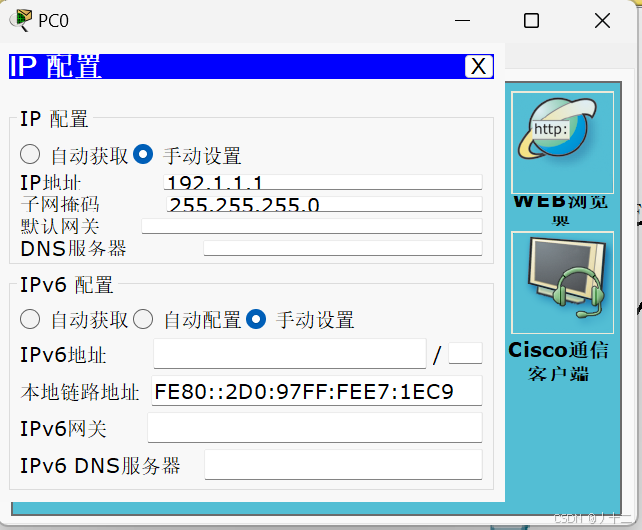

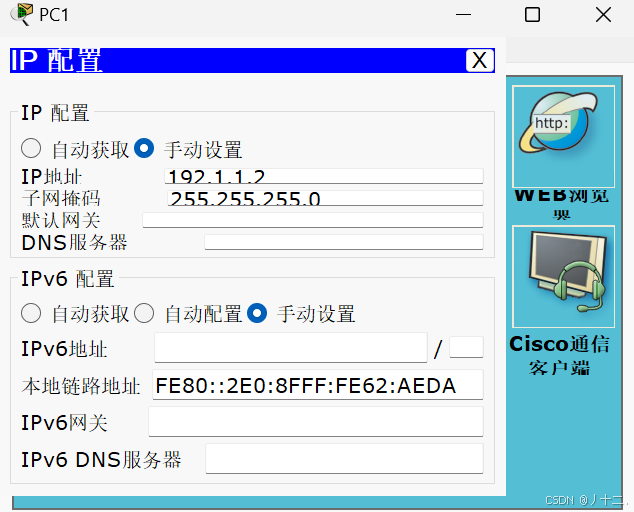

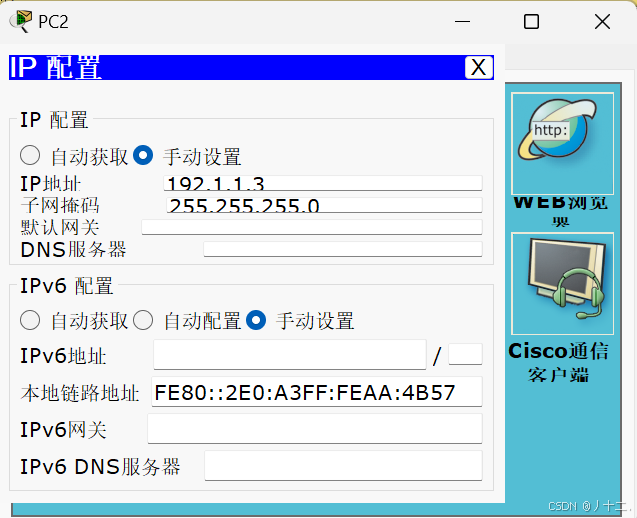

                配置四台主机（PC）的IP地址，结果如下图

        交换机 VLAN 划分，开始着手在交换机上配置 VLAN。首先，我们需要打开交换机的终端。然后，我们需要进入交换机的全局配置模式：

我们需要给PC0和PC1配置到VLAN 2中，将PC2和PC3配置到VLAN3中；

Switch(config)# vlan  2      => 创建 VLAN 2（全局配置模式下）

Switch(config-vlan)# exit     => 创建完就退出

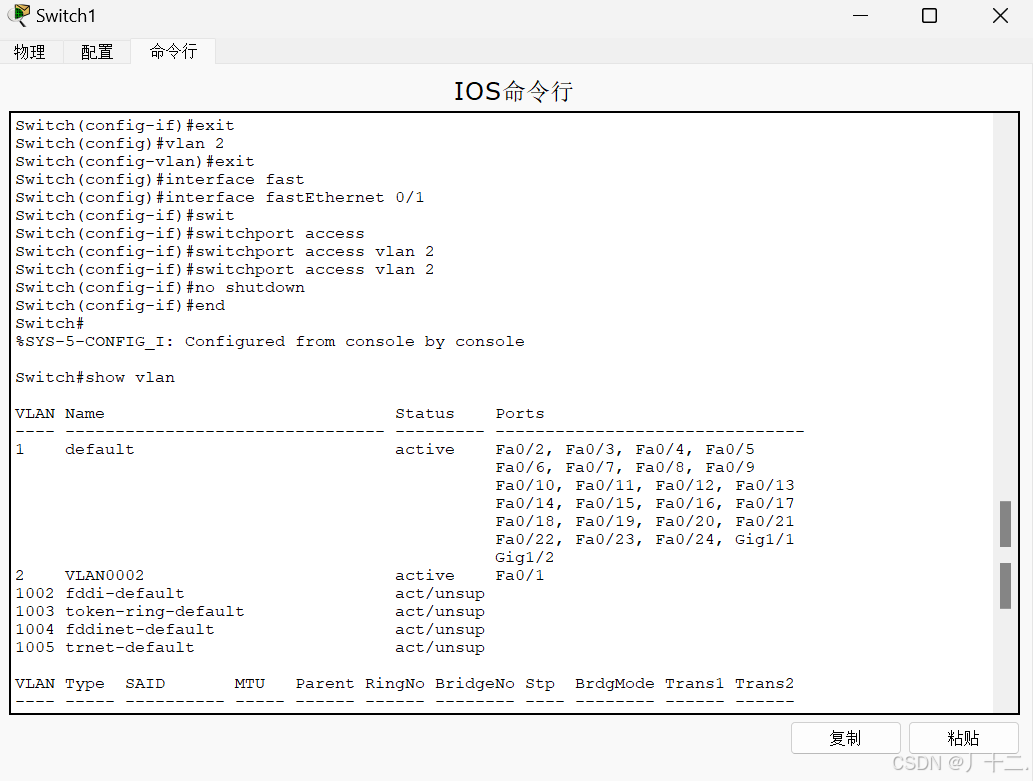

为交换机对应的接口绑定上指定的 VLAN

Switch(config)# interface fastEthernet 0/1  => 进入接口 Fa0/1 (全局配置模式下)

Switch(config-if)# switchport access vlan 2 => 指定接口绑定 VLAN 2

Switch(config-if)# no shutdown   => 启动接口

Switch(config-if)# end           => 退出全局配置模式（进入特权用户模式）

Switch(config)# interface fastEthernet 0/2  => 进入接口 Fa0/2 (全局配置模式下)

Switch(config-if)# switchport access vlan 2 => 指定接口绑定 VLAN 2

Switch(config-if)# no shutdown   => 启动接口

Switch(config-if)# end           => 退出全局配置模式（进入特权用户模式）

Switch(config)# vlan  3      => 创建 VLAN 3（全局配置模式下）

Switch(config-vlan)# exit     => 创建完就退出

为交换机对应的接口绑定上指定的 VLAN

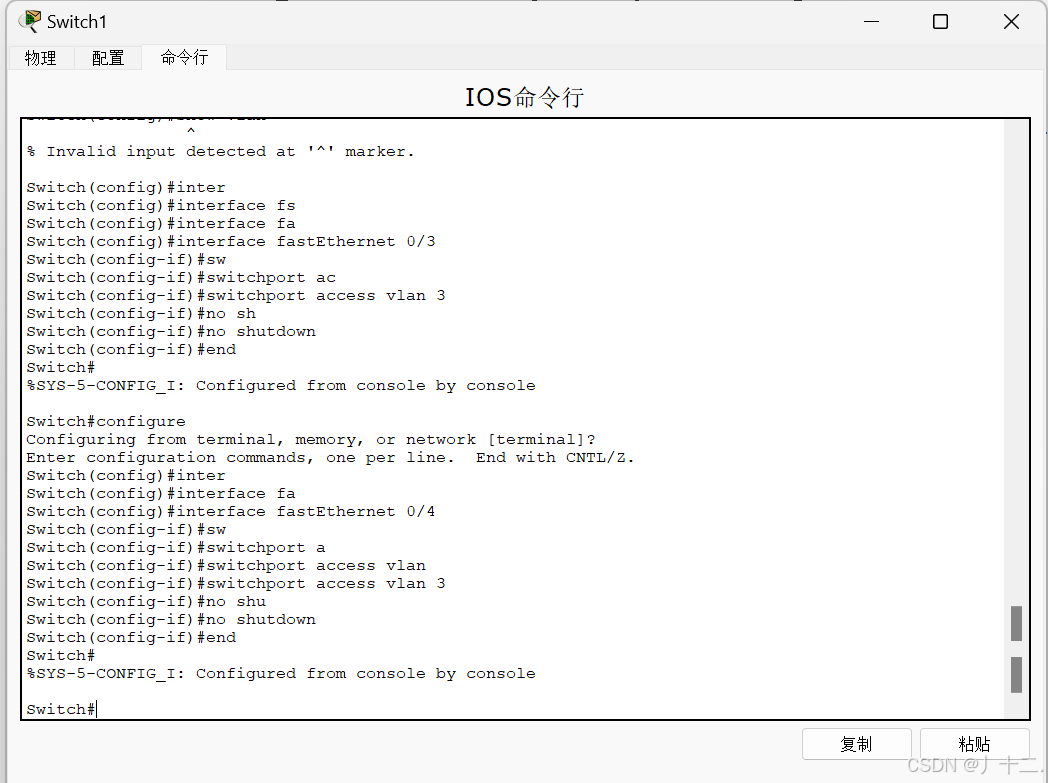

Switch(config)# interface fastEthernet 0/3  => 进入接口 Fa0/3 (全局配置模式下)

Switch(config-if)# switchport access vlan 3 => 指定接口绑定 VLAN 3

Switch(config-if)# no shutdown   => 启动接口

Switch(config-if)# end           => 退出全局配置模式（进入特权用户模式）

Switch(config)# interface fastEthernet 0/4  => 进入接口 Fa0/4 (全局配置模式下)

Switch(config-if)# switchport access vlan 3 => 指定接口绑定 VLAN 3

Switch(config-if)# no shutdown   => 启动接口

Switch(config-if)# end           => 退出全局配置模式（进入特权用户模式）

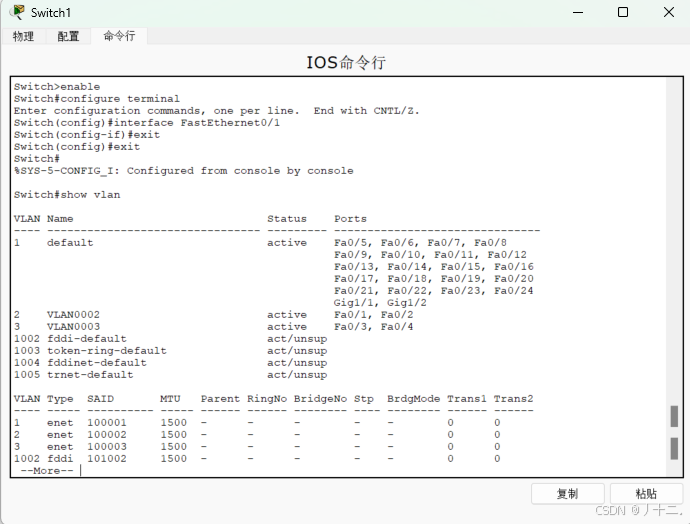

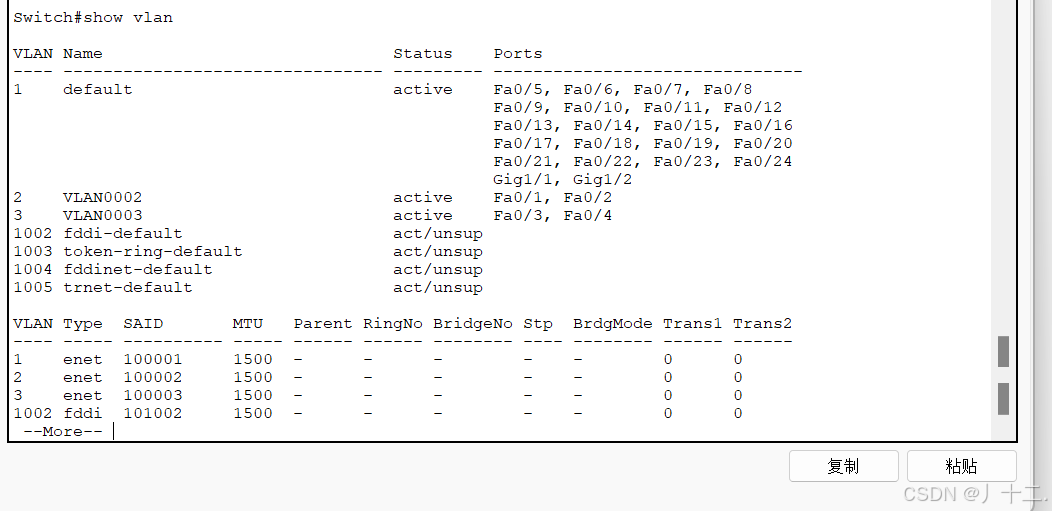

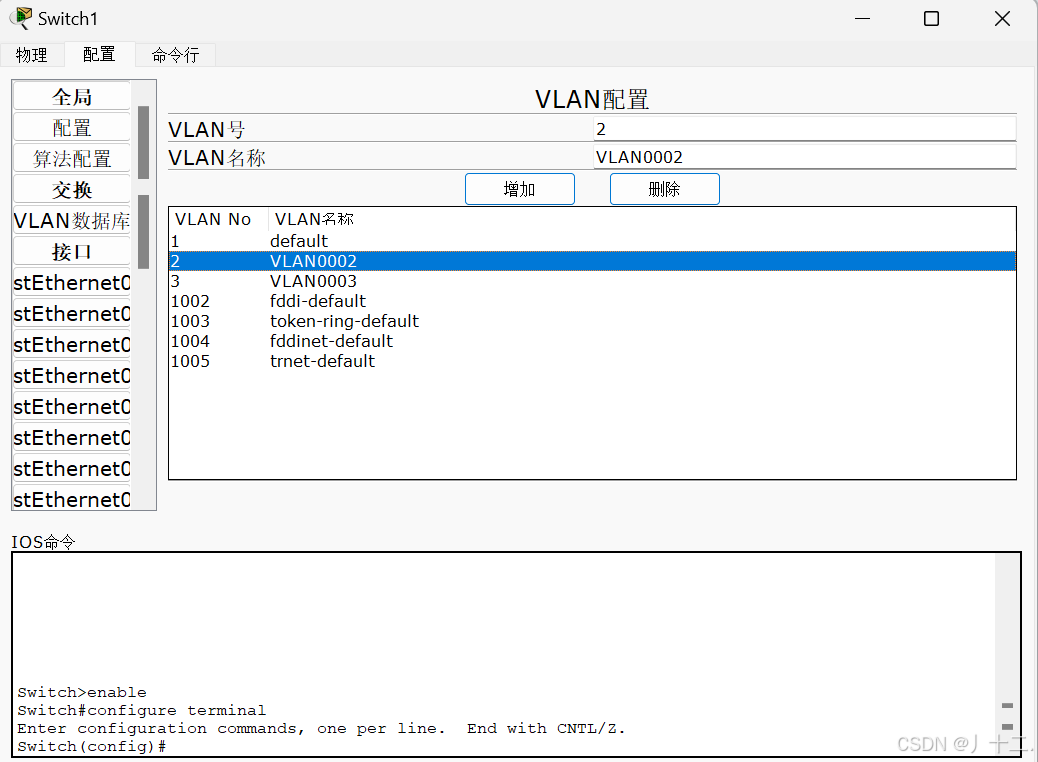

        配置好的最终结果（使用 show vlan 展示）

五、实验结果与分析

1. 实验结果

1. 结果分析讨论

通过与老师和同学以及网络等方法，正确的完成了实验要求，得到最终的实验结果。

1. 实验结论总结

通过使用这些命令，可以全面了解本地计算机的网络配置信息、网络连接状态以及数据包在网络中的传输路径等情况。这些命令是计算机网络故障排查和网络性能评估的重要工具。熟练掌握它们的使用方法，能够帮助我们快速定位和解决网络问题，确保网络的正常运行。

六、实验中遇到的问题及解决方法

七、实验总结与体会

1. 本次实验让我深刻认识到计算机网络底层配置和管理的重要性。通过模拟练习对网络进行配置，能够帮助我们深入了解网络的运行机制。
2. 在实际操作中，我学会了如何通过这些命令来判断网络是否正常工作，以及如何根据命令输出的结果分析可能存在的问题。这不仅提高了我的实践能力，也让我对计算机网络的理论知识有了更深入的理解。
3. 同时，我也意识到网络故障排查是一个需要耐心和细心的过程，需要综合运用各种工具和知识，才能准确找到问题并解决问题。在今后的学习和工作中，我将继续加强对网络知识的学习和实践，提高自己解决网络问题的能力。
