ANSA界面的初步使用方法及Topo_Hot_Points的指令的简单介绍

  对于初学ANSA的基础使用进行简单的介绍。

File

New 新建 Open recent打开历史记录中的文件 Merge将多个零件组装在一起

Input求解器的输入 Output求解器的输出

Save大框内都是保存的相应方式，save保存覆盖已有的文件，save as另存为一个文件，save as v22保存低版本的文件格式，Save visible as保存当前所显示。

Input connections输入链接方式，Out connections输出链接方式。

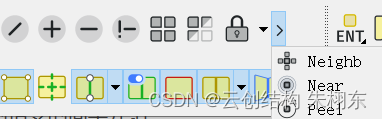

显示与隐藏控制

激活shadow模式   激活hidden模式  显示或隐藏单元边界线

显示或隐藏单元中点，显示时方便选择单元

显示或隐藏连接节点（不同属性ID之间)   显示边界

只显示选择的实体  显示与选择的实体相邻的实体  隐藏选择的实体

只显示选择的实体，选择所需要的实体，中键确认

显示所有实体    只显示隐藏的实体  锁住与解锁

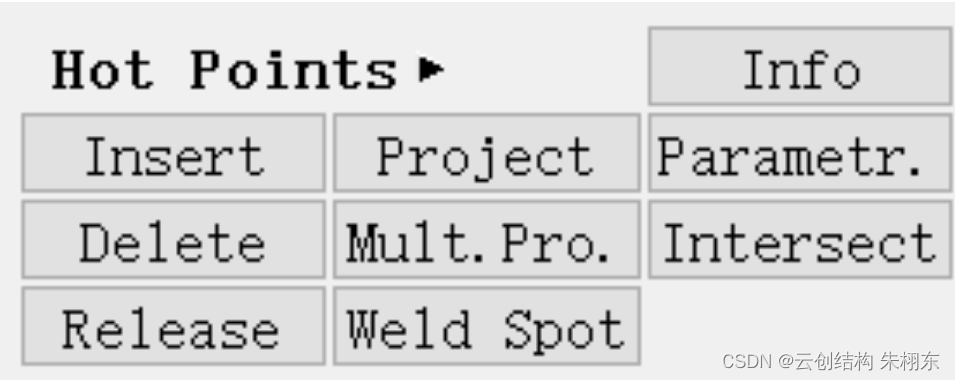

对于HOT Points的指令的简单介绍

Insert插入点，鼠标左键增加，右键删除，中键退出当前命令（Esc）空格可参数化输入，

Delete删除

Project投影点 将所选点投影至线或面。mult.pro.同时投影多个点。

Parametr.参数化插入点

Release将供用点释放开 Weld Spot确定焊点

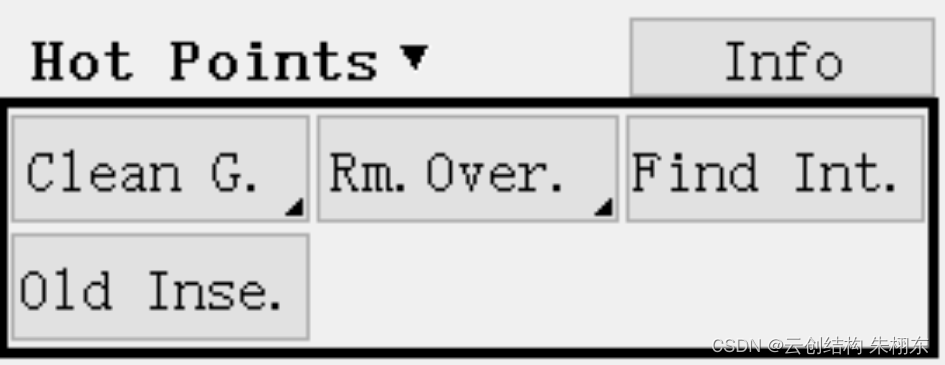

Clean G.清理，合并间隙（Visiple对可视模型进行处理，Select选择的线或面进行处理）

Rm.Over.去除重叠面  Find inte在设定的差值内拉伸线相交。
