【FPGA/EDA】Quartus 18.0 软件安装及 ModelSim 环境配置

最近在上《EDA技术》这门电气专业的任选课，用到了Quartus 18.0和ModelSim软件工具进行波形图仿真，安装及配置教程十分曲折晦涩，故作此篇笔记用以记录。

软件资源及安装方法大纲由以下链接提供，以此为基准，本文只重点说明其中可能会遇到的问题及如何配置内部ModelSim波形图仿真工具。

在此感谢这位作者为大众提供了安装包资源及非常详细的安装教程！微信公众平台https://mp.weixin.qq.com/s?__biz=MzA4MjU4MTg2Ng==&mid=2247552337&idx=4&sn=c743d0f98c0b1be42fa7e92f9ea4f51a&chksm=9f81cd54a8f64442c4e7cc206e0907e56feee88ed8b30cb00ea7a72b797d4bbe406219c962d1&scene=178&cur_album_id=3421644748383879180&search_click_id=#rd

 一、Quartus 18.0 软件安装中可能会遇到的问题

1.安装路径-注意事项

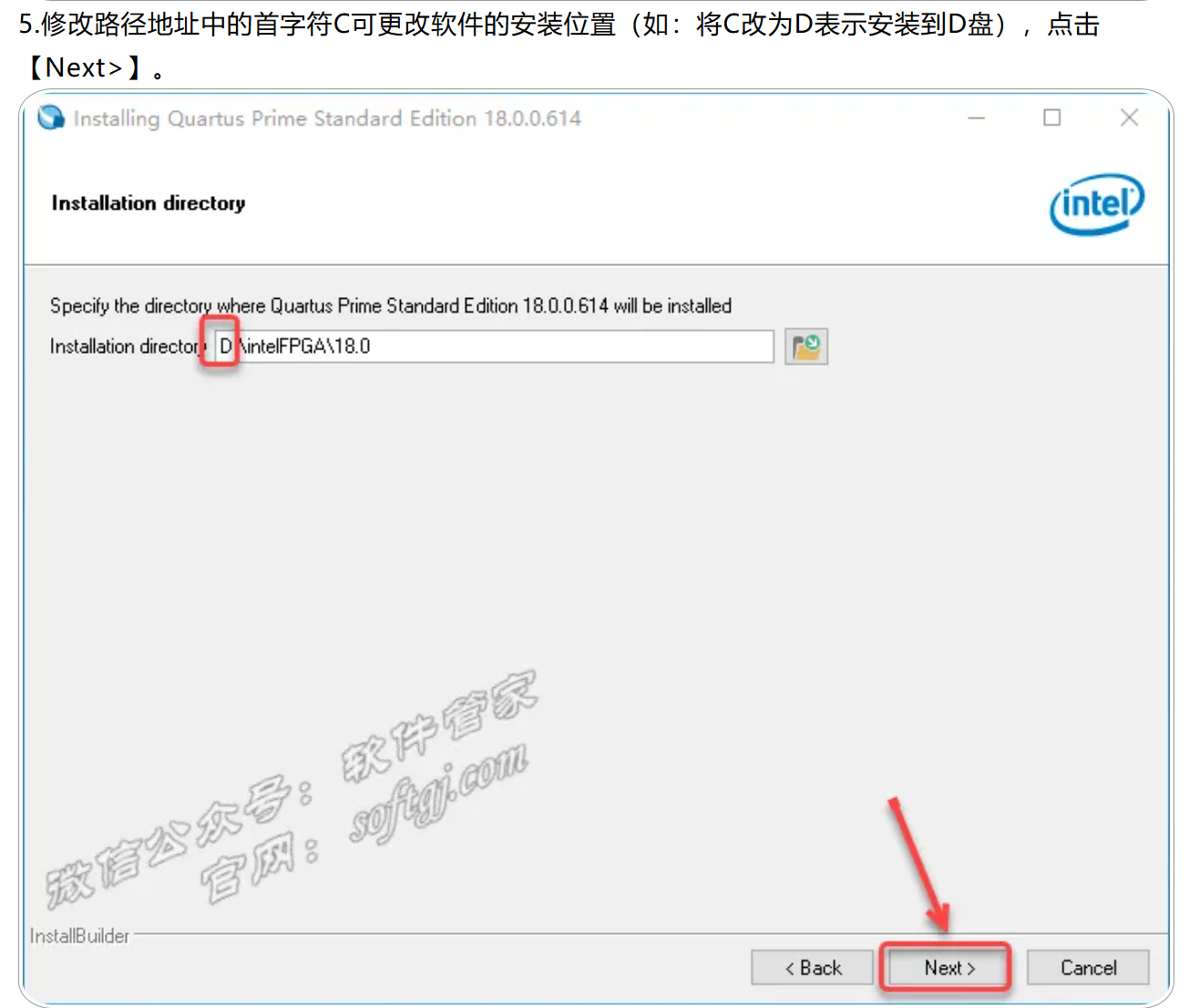

在设置Quartus 18.0 安装路径时，需要注意的是，安装路径全部都不能包含中文、空格等。也就是说安装路径只能存在英文及下划线”_“，否则会报错无法安装

eg：D:\inter_FPGA\18.0  路径只能有英文和下划线等字符，特别注意不能含有中文或空格。

2.安装设置-注意事项

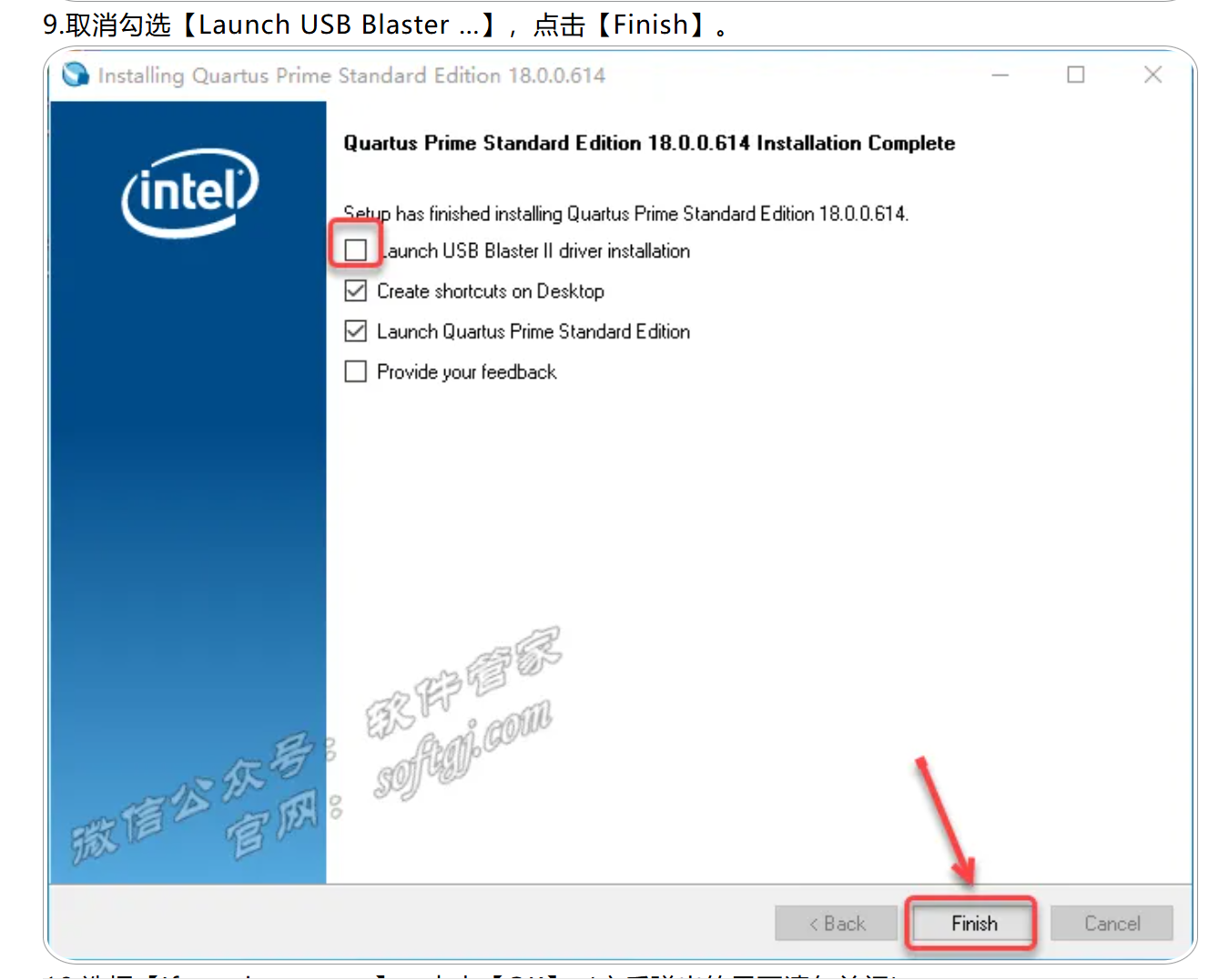

安装设置需严格遵循此链接提供的安装方法指南，勾选相关选项等。

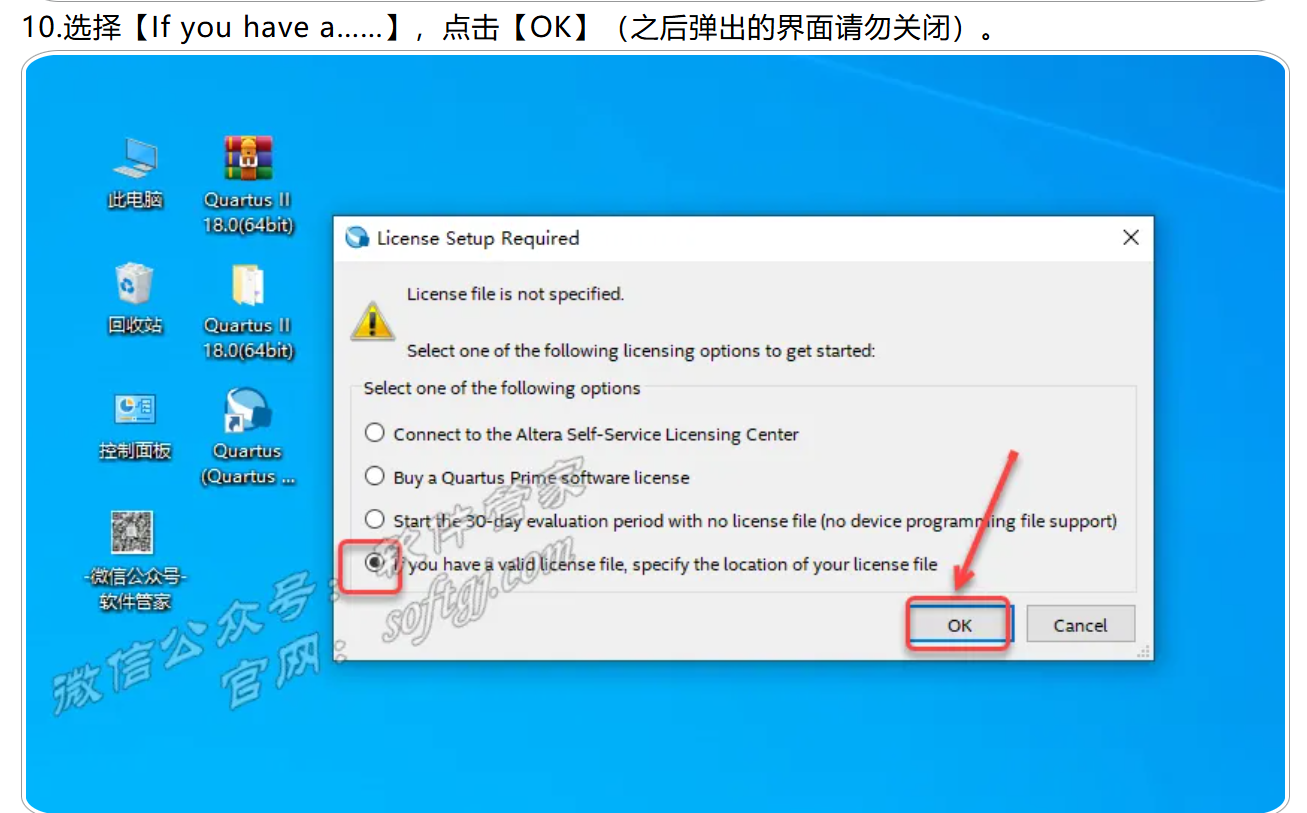

3.许可证配置-注意事项

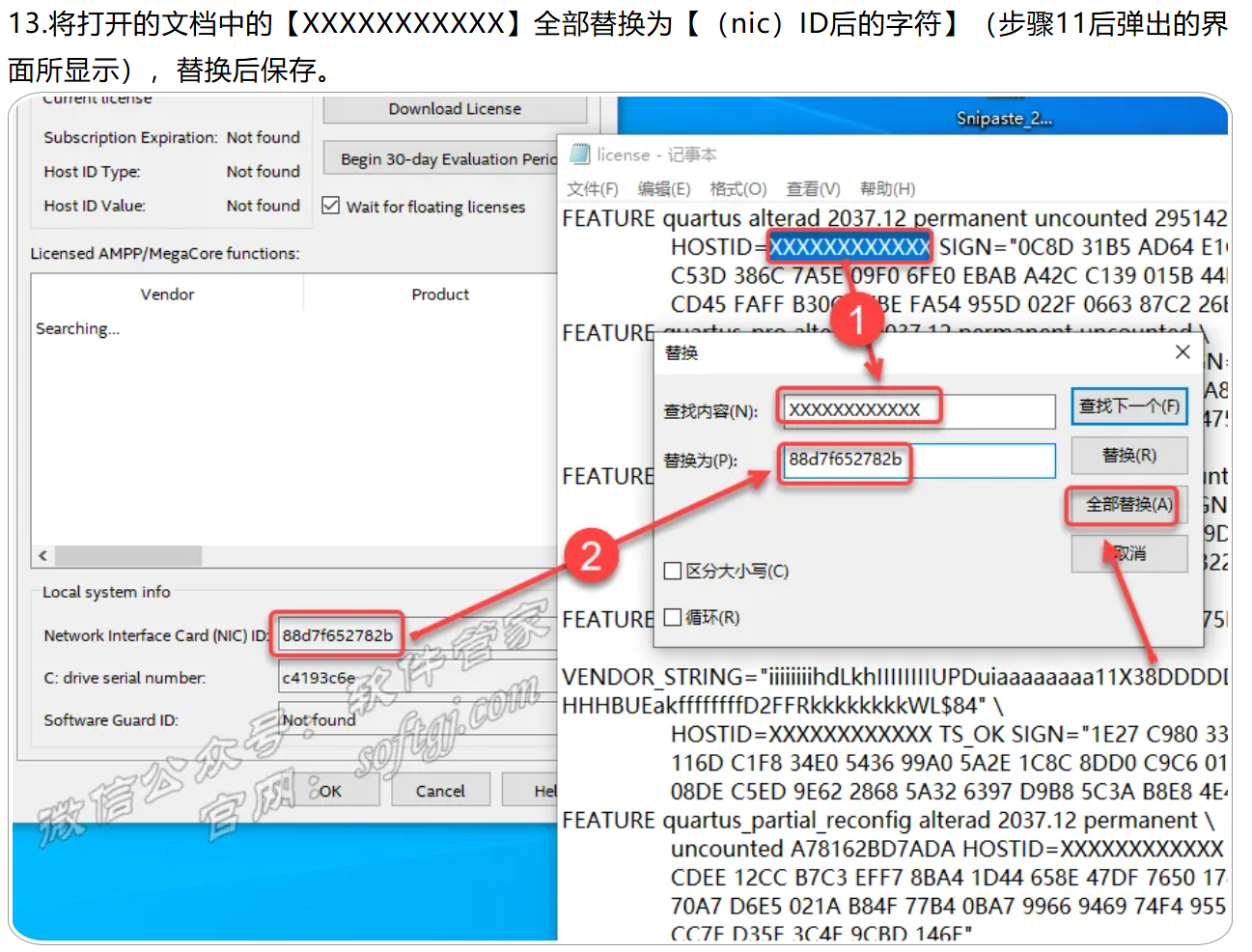

实际操作中发现，有些电脑的 "Network Interface Card(NIC) ID:" 这一栏的字符是非常长的一串数字，例如：745d225008e9 , 00410e9eeeb3 , 02410e9ece93 , 02410e9ede83 , 00ffa6f84fc5 , 00fffac7c0e7。 不用怀疑，直接全部选中即可。

4.软件破解-注意事项

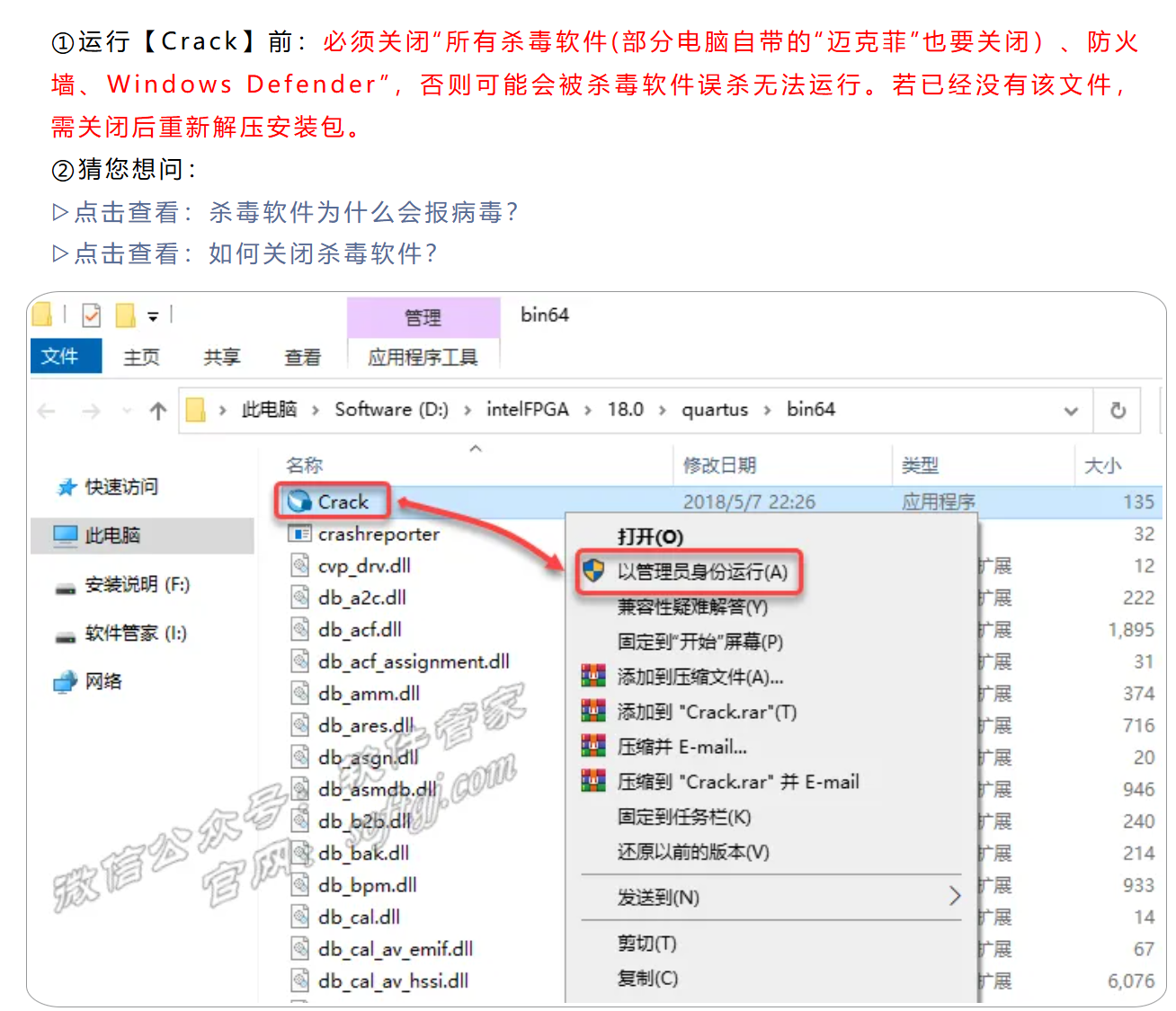

· 在打开Crack.exe时，需确保Quartus 18.0软件已关闭。

· 须关闭所有杀毒软件。

· 须右键-以管理员身份运行。

· 只有提示：破解成功，之后才算成功，才能正常使用。

以上条件，实际操作中发现，缺一不可。

二、ModelSim 环境配置

配置ModelSim前，需要确定自己已完成Quartus 18.0软件安装与配置。

2.1 确定软件安装与配置已完成

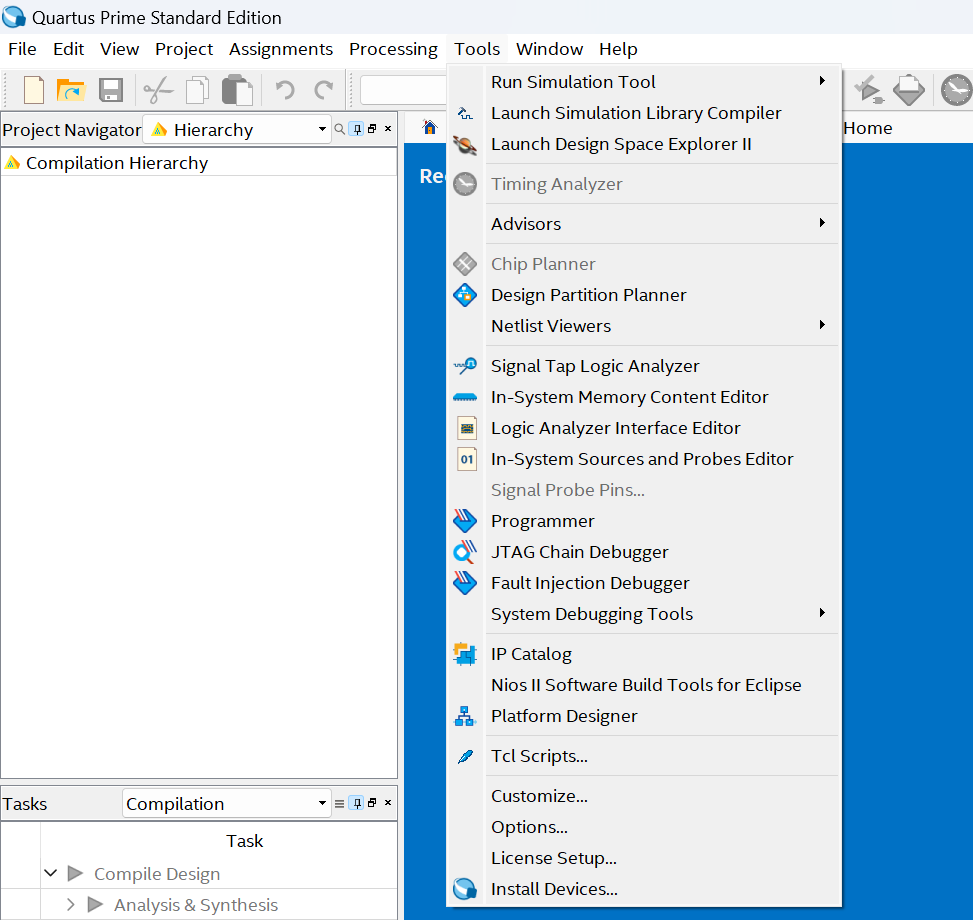

1.如何确定第一步已完成：打开Quartus 18.0软件，点击Tools-Options

2.进入Options界面后，选择IP Settings-License Setup

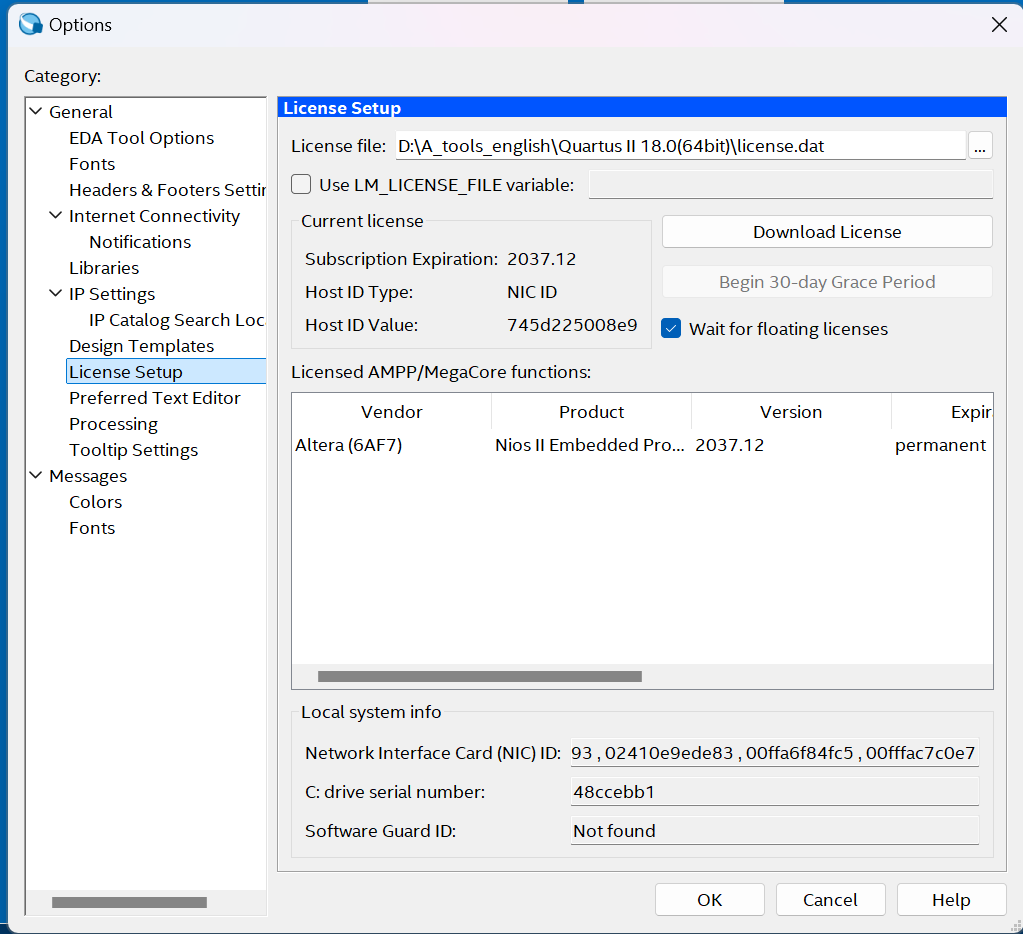

在此界面，会发现许可证信息完整，如图所示。若不完整，则某些框会显示None，那么则需要仔细检查第一步安装及破解的过程中是否有缺漏。

2.2 完成安装ModelSim工具：安装过程正常选择即可，只需注意安装路径正确，无需其他操作。
ModelSim安装包-百度网盘-提取码：guet（小写）https://pan.baidu.com/s/1LuOp0CENjOf15fddiSvxHw

通过网盘分享的文件：ModelSim
链接: https://pan.baidu.com/s/1LuOp0CENjOf15fddiSvxHw 提取码: guet

本文提供了ModelSim工具的安装包下载链接，如果失效请在评论区留言，会及时维护。

提取码: guet

2.3 配置ModelSim至Quartus之中

将ModelSim工具启动路径正确添加至Quartus 18.0 之中。

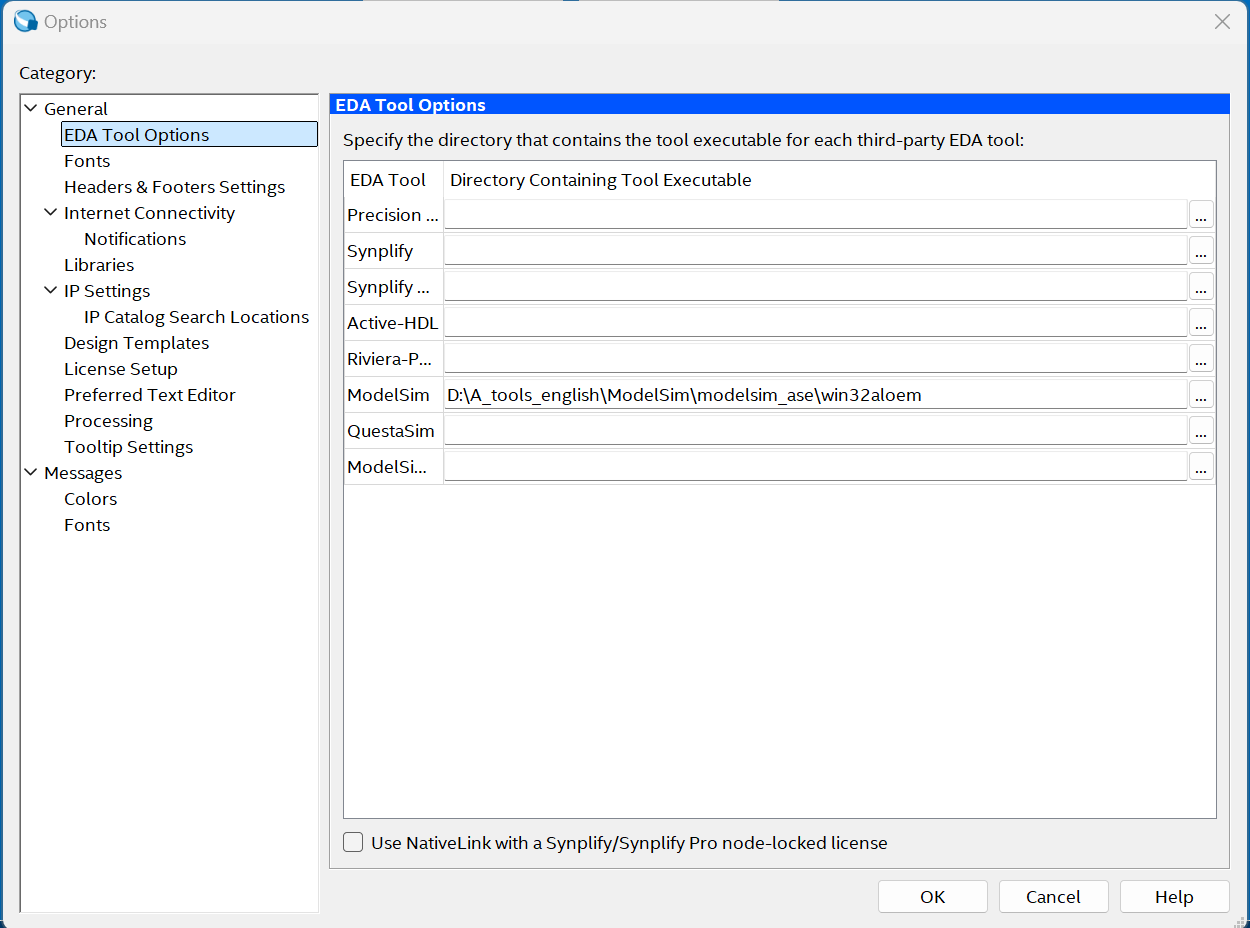

1.打开Quartus 18.0软件，点击Tools-Options，进入Options界面之后，点击General-EDA Tool Options

2.在ModelSim一栏中，选中正确的ModelSim软件路径。

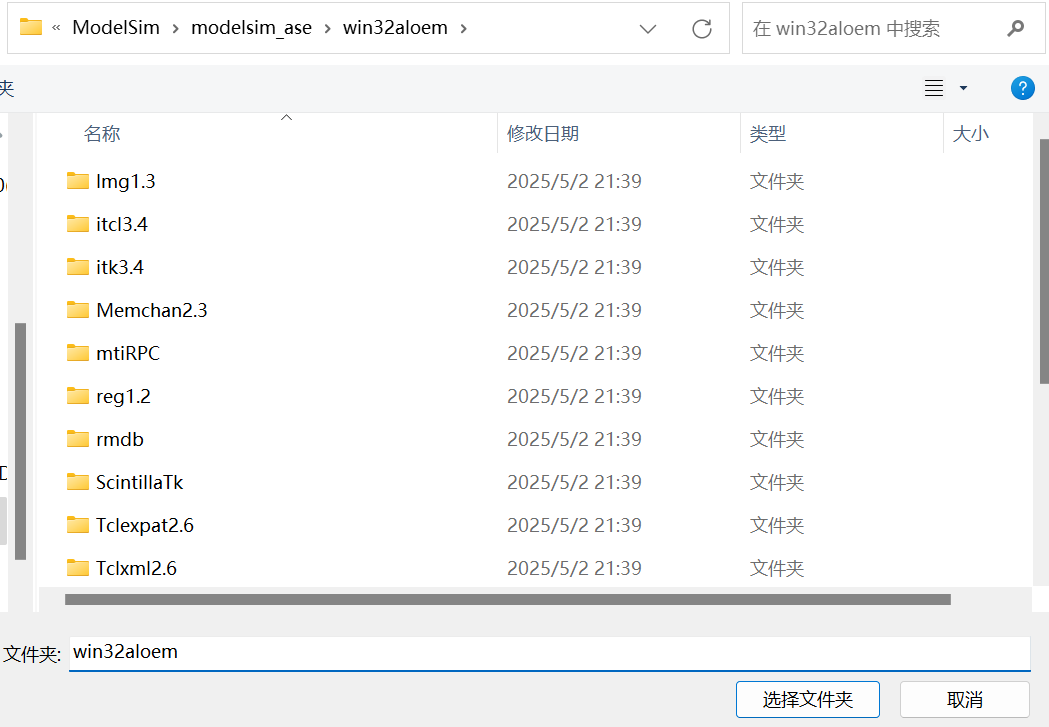

在你安装时选择的安装路径下，依次找到Modelsim \ modelsim_ase \ win32aloem，选择win32aloem这个文件夹并确定即可。

3.启动一个简单的可编译成功的VHDL项目文件，正确添加VMF文件并进行波形图仿真，以验证是否配置正确。

如果

如何新建一个项目，请移步这个csdn帖子进行学习，感谢这位作者教会我建立了第一个VHDL项目！

需要注意的是，此作者新建的是Veilog HDL项目，如果想新建VHDL或其他类型项目，须修改相关选项！

fpga-quartus 第一个简单项目-CSDN博客https://blog.csdn.net/codeos/article/details/121241470?sharetype=blogdetail&shareId=121241470&sharerefer=APP&sharesource=xinyouxiangxi&sharefrom=qq

4.如果仿真时仍显示无法进行，请移步这个csdn帖子进行详细纠错，感谢这位作者提供的宝贵帮助！

关于Quartus ii无法识别Modelsim路径的问题_如何知道自己安装的modelsim-altera还是modelsim-CSDN博客https://blog.csdn.net/weixin_44063361/article/details/121964188

以上是通过Quartus 18.0-ModelSim 软件进行波形图仿真前，工具安装及配置的全部注意事项。谢谢！
