光纤通信（）

历史回顾
1880年，贝尔发明“光电话”
1960年，激光器被发明

激光器提供了窄带光辐射源，适用于做信息载体，使光通信系统的信息容量有所提升。

此后，非导引的光通信系统(无光纤)很快得到了发展(通过光束在大气中传输，进行通信)。
这种系统的正常工作取决于洁净的大气、发送机和接收机之间可直视的路径。(缺点)

并不是所有的光纤通信系统都需要激光器作为光源，在很多情况下，使用宽谱的发光二极管是合适的。



基本光纤通信系统
基本构成：
发送机，接收机，信道(这个学过高中生物的应该有印象，有个同字不同义的定义)。



信道(两类)：
非导引信道：大气
被导引信道：导电传输结构(包括双导线传输线、同轴电缆以及矩形波导(神仙器件，我学不知道))

 被引导信道的

缺点:比大气信道成本更高(挺显然的)

优点:可以保密；不受制于天气；有能力将传输的信息置于物理结构的内部、其下或其周围。

ps:光纤波导则不仅仅限于这些优点(还在开发中，前途无可限量)



信源

较为常见的就是将非电信号转换成电信号的变换器，比如麦克风🎙、摄像机。

ps:在任何情况下，无论是在电通信还是光通信中，信息在传输之前必定是电形态。



调制器

两个主要功能:

1.将电信号转换成适合传输的形态

2.将这种信号加载到由载波源产生的载波上

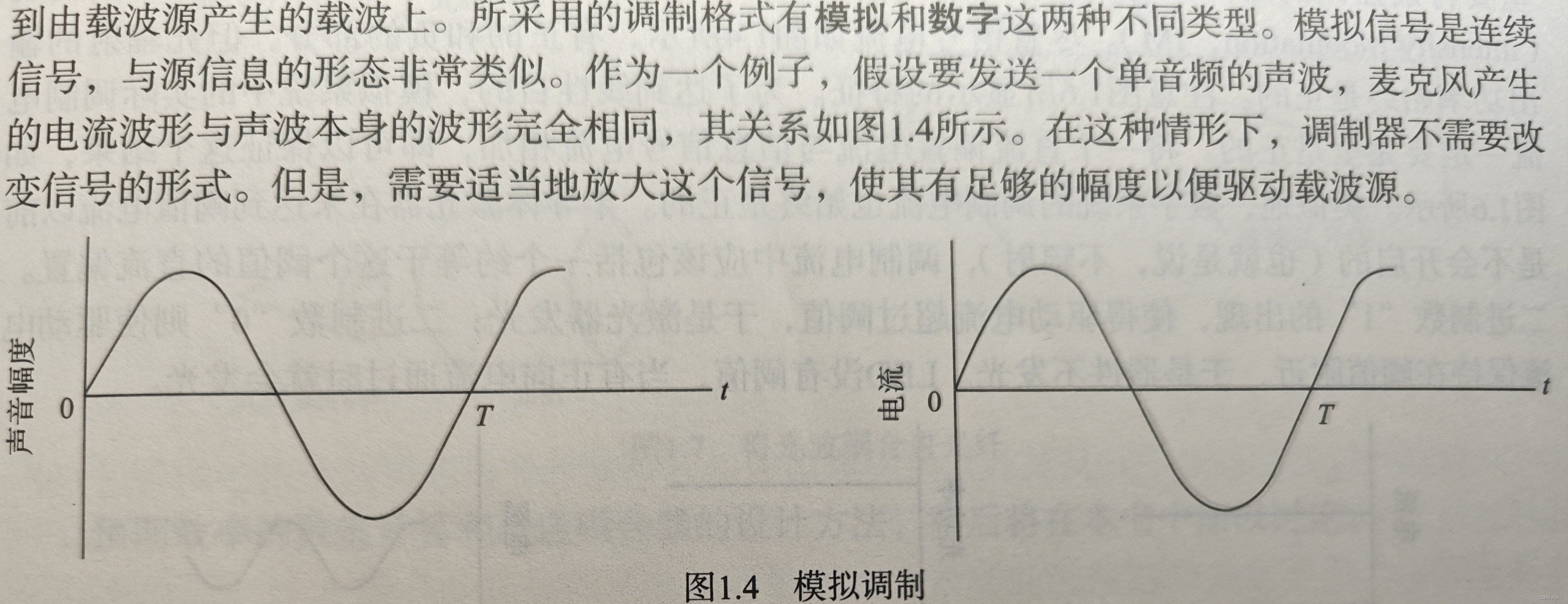

调制格式有模拟和数字两种不同类型。



 调制格式的选择是任何系统设计都必须首先做出的决定。



载波源

载波:

载波源产生携带信息并与之一起传播的波。

ps:在射频通信系统中，载波由电振荡器产生；在光纤通信系统中，则使用半导体激光器(LD)或发光二极管(LED)产生光载波。这两个器件都是光振荡器。

bug:存在功率限制，传输损耗使传输距离受限,传输信息量受限。



信道耦合器

功能:将功率送进信道。

对于大气光通信系统，信道耦合器是一组透镜，用来准直光束，使其对准接收器。

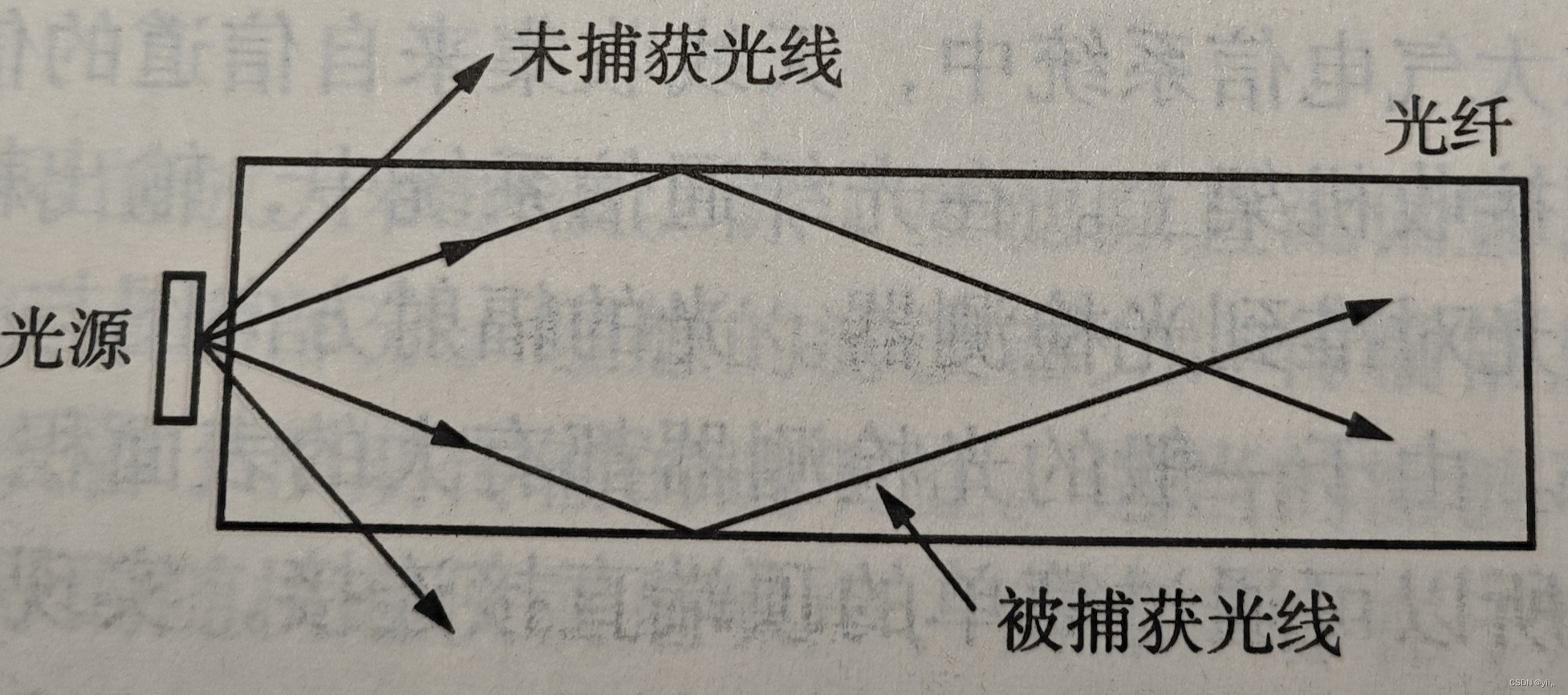

在光纤通信系统中，耦合器需要有效地将来自光源的已调制光束传送给光纤。

 ps：除非光纤足够粗，否则无法接受所有光线。



信道

适宜的信道特征:低衰减，较大的光接收角。



光放大器

可以放大弱信号的功率



中继器(再生器)

将微弱的并已经失真的光信号转换成电信号，然后还原成原来的数字脉冲串，以便进一步传输。

ps：中继器只能用在数字系统中；光放大器对模拟和数字信号都是适用的。

PS:光放大器只能补偿信号的衰减，中继器却可以重建数字信号的幅度和波形。

失真:



检测器

解调:

将从信道接收到的信息从载波上分离出来。

常见的光检测器:

各种不同设计的半导体光电二极管。

光检测器的重要特征:

小尺寸，低成本，长寿命，低功率损耗，对光信号的高灵敏度，对光功率快速变化的快速时间响应。



信号处理器

对模拟传输来说，信号处理器仅包括对信号的放大和滤波。

对于数字系统，处理器除了有放大器和滤波器还必须有判决电路。

如果源信息是模拟的，那么数字信号处理器还必须对“0”、“1”输入数字序列进行解码。这个过程由数/模转换器完成(可以再现信息的初始电形式)



信宿

信宿器件在光纤通信系统中的应用与在大气通信中的应用并无差异，所以并不存在什么好创新的地方，这里我就不多介绍了。



光纤通信系统的优点(对比金属电缆系统)

运行方面：相差无几

维护费用：光纤断裂后一般需要整根更换，需要更多时间，和更专业的技能。

1.光纤和光缆有着惊人的机械强度，而且十分柔软

2.光纤导引的光的损耗几乎可以忽略

3.额外的塑料覆层增强了光纤传输线的抗张强度

4.光纤、玻璃、塑料都是绝缘体(金属电缆显然是金属，这不用多说吧)，所以无论是自身发送信号还是外部电磁辐射，都不会在光纤中产生电流(但是电缆却会，高中物理里面的涡流概念；而且电缆由于导电，什么雷电什么的大家应该在新闻上都有听说过，无关紧要就不过多解释。)，这就减少了功率消耗，也避免了避雷这一额外问题。

5.信息保真性更强(通信的安全性和私密性):光纤的光波限制在纤心内，所以在传输过程中没有泄露，也就不会出现干扰其他光纤中的信号的现象(但当数条电缆并行/平行时，就会出现相互干扰的情况，原理好像和4.中的差不多)

ps:4+5：抗射频干扰(RFI),抗电磁干扰(EMI)

6.光传播速度很快，光功率改变很容易就被感知到(前提:灵敏的接收器)，及时警报入侵发生

7.在同样环境下，玻璃(常见光缆)的抗腐蚀效果比铜线(常见电缆)好，且水无法浸透玻璃。所以光纤通信系统可以建设于地下甚至海底(第一个横跨大西洋的光纤通信系统于1988年底开通运行)

8.光纤在高温环境不存在电阻变化等影响通信的情况

9.光纤的重量也更轻(再军事领域也应用广泛)



我们可以深入思考的方向

1.脉冲展宽限制了光纤的最高传输速率(脉冲展宽与5.信号失真原理一样。但是涉及更专业的知识，待我抽时间好好了解一下再同大家解释，估计是没有什么写到论文以及被我们探讨的价值)

2.光纤的制造方法(我们可以思考如何改进这些方法，或者更好创造一个不一样的方法(不一定要比以下这些都好，但最好要有一两点可取之处，比如:更省钱，操作更简单，耗时更少，成品率更高……))

<双坩埚法

<管中棒法

<掺杂沉积石英法

<外部沉积法

<轴向沉积法

<内部沉积法

3.提升光纤机械强度/抗张强度的方法

<制作材料：二氧化硅/高分子化合物

<钢心光纤

<覆层保护

4.但是高温会使光缆表面的塑料覆层熔化(而光纤裸露失去保护，就可能使光纤变形(这会使传输损耗增加)，以致破损)

<塑料覆层的化学材质

<尝试找到提高耐受温度的方法

5.耦合器的矛盾之处:较大接收角(光源一般在一个较大的角度范围内发射光，接收角越大，接收到的光线越多)和低的信号失真(接收角越大，会使输入进来的光线沿不同路径传输，随着传输距离变大，信号就会开始错开，导致失真)

<我们可以从接收角入手，计算出折中性比较强的角度

<了解耦合器的作用原理，看能否找到更优解

ps:因为光纤的尺寸通常很小(考虑成本、重量等)，直径通常不超过50um，所以不考虑通过增粗光纤增大接收角的方法。

耦合器常见损耗(对这方面思考论题感兴趣的可以下去查查相关资料):

<反射损耗

<面积失配损耗

<封装比损耗

<数值孔径损耗

6.待续…………

<看完光纤通信简单介绍的友友们，如果有其他想法其他思考方向欢迎分享。

<这个笔记是我自己整理的，有点仓促，可能有不少打错字的地方，可能会造成理解上的误差，如果有影响阅读的地方，还请指正。

<做这个笔记是希望能够帮助大家基本了解光纤通信系统的构成，我们后续的讨论将会从其中某一结构的某一方面展开。

<这只是一个简介，如果有希望对某一更深入了解的，欢迎联系我，可以直接留言看，也可以和我一起讨论讨论～大家都是新学者～思想的碰撞💥使我兴奋！



最后最后：笔记源自《光纤通信》第五版，约瑟夫，电子工业出版社
