计算机组成原理-作业6-第九十章

计算机组成原理作业   第6次     提交日期  6 月 14  日
班级		学号			姓名			成绩
目标	巩固微指令的格式和完成指令对应的微操作命令及节拍安排。
第一大题（10分）			第二大题（5分）				第三大题（5分）
课程目标2			课程目标2				课程目标1

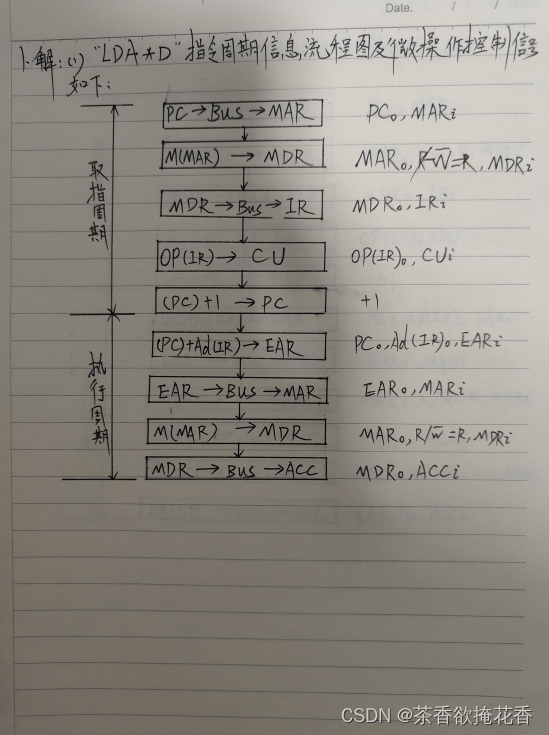

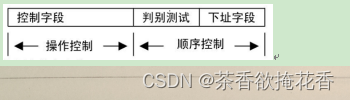

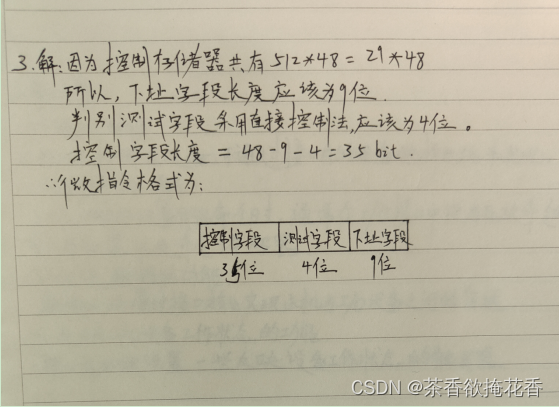

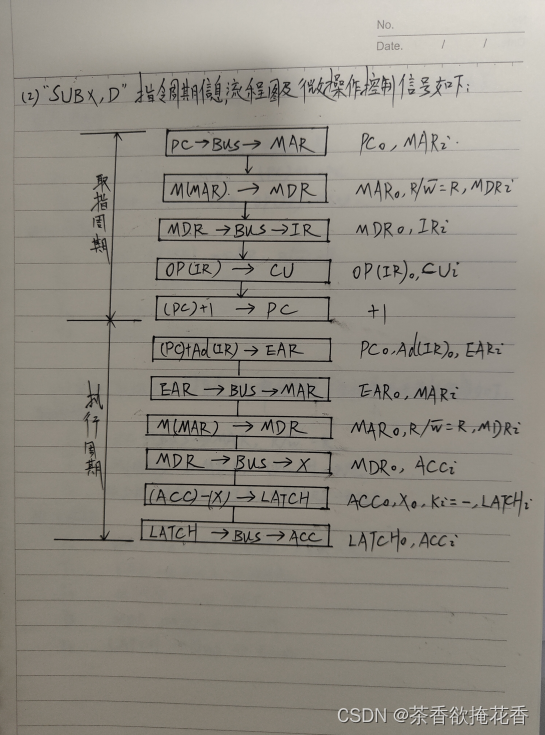

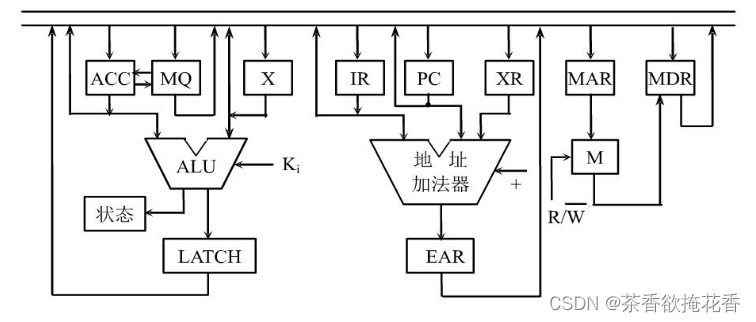

1已知单总线计算机结构如下图所示，其中M为主存，XR为变址寄存器，EAR为有效地址寄存器，LATCH为锁存器。图中各寄存器的输入和输出均受控制信号控制。假设指令地址已存于PC中，画出“LDA  *D”（X为变址寄存器XR内容，D为形式地址）和“SUB X，D”指令周期全部微操作命令，以及对应的控制信号。（10分） 2如上述计算机采用统一时钟信号控制，将微操作命令安排节拍。 （5分） 3设控制存储器的容量为512×48位，微程序可在整个控存空间实现转移，而控制微程序转移的条件共有4个（采用直接控制），微指令格式如下：（5分）
