一：硬件

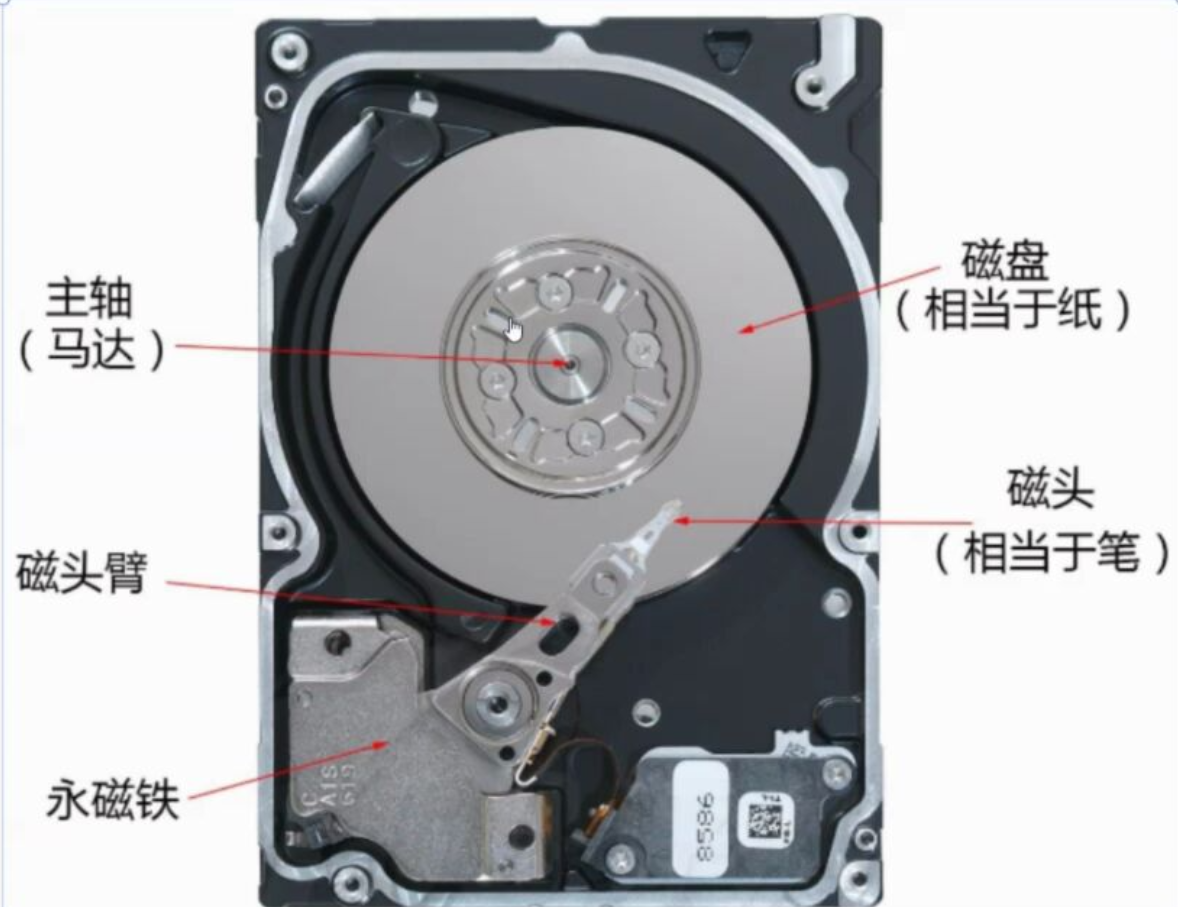

1-1 磁盘

机械磁盘是计算机中唯一的机械设备
磁盘属于外设
磁盘的速率慢
容量大，价格便宜

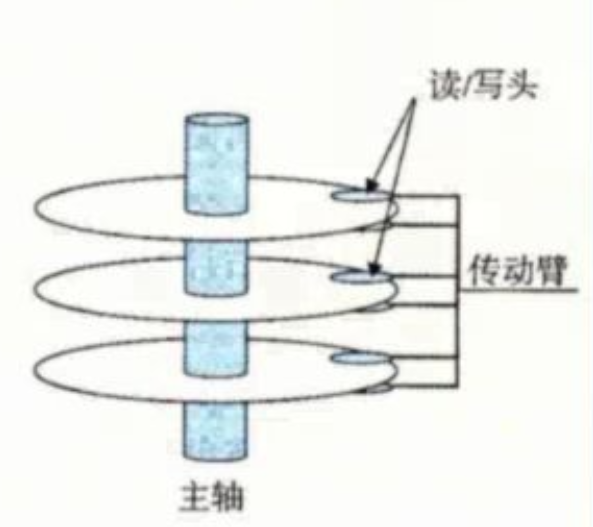

1-2 磁盘物理存储结构

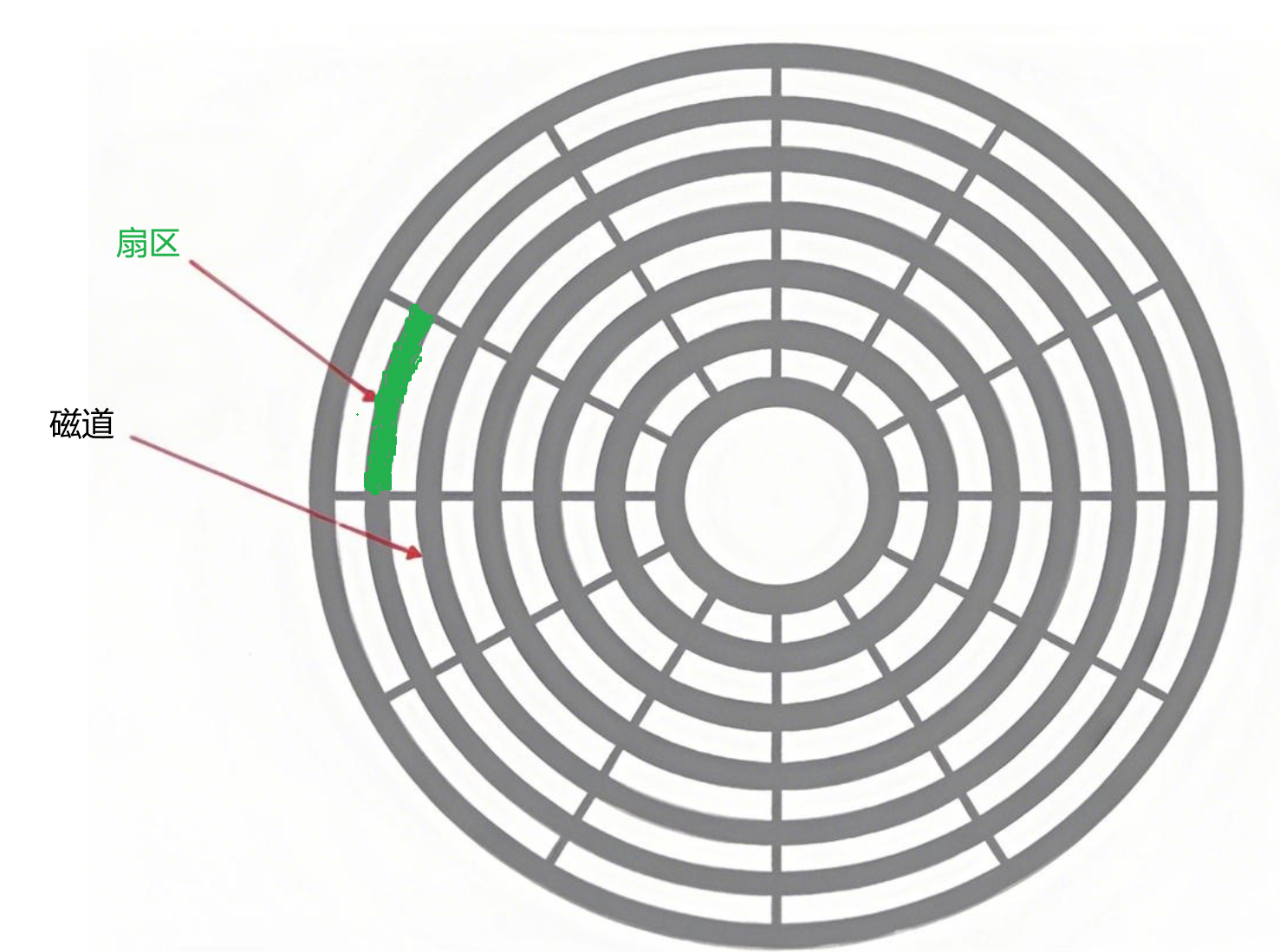

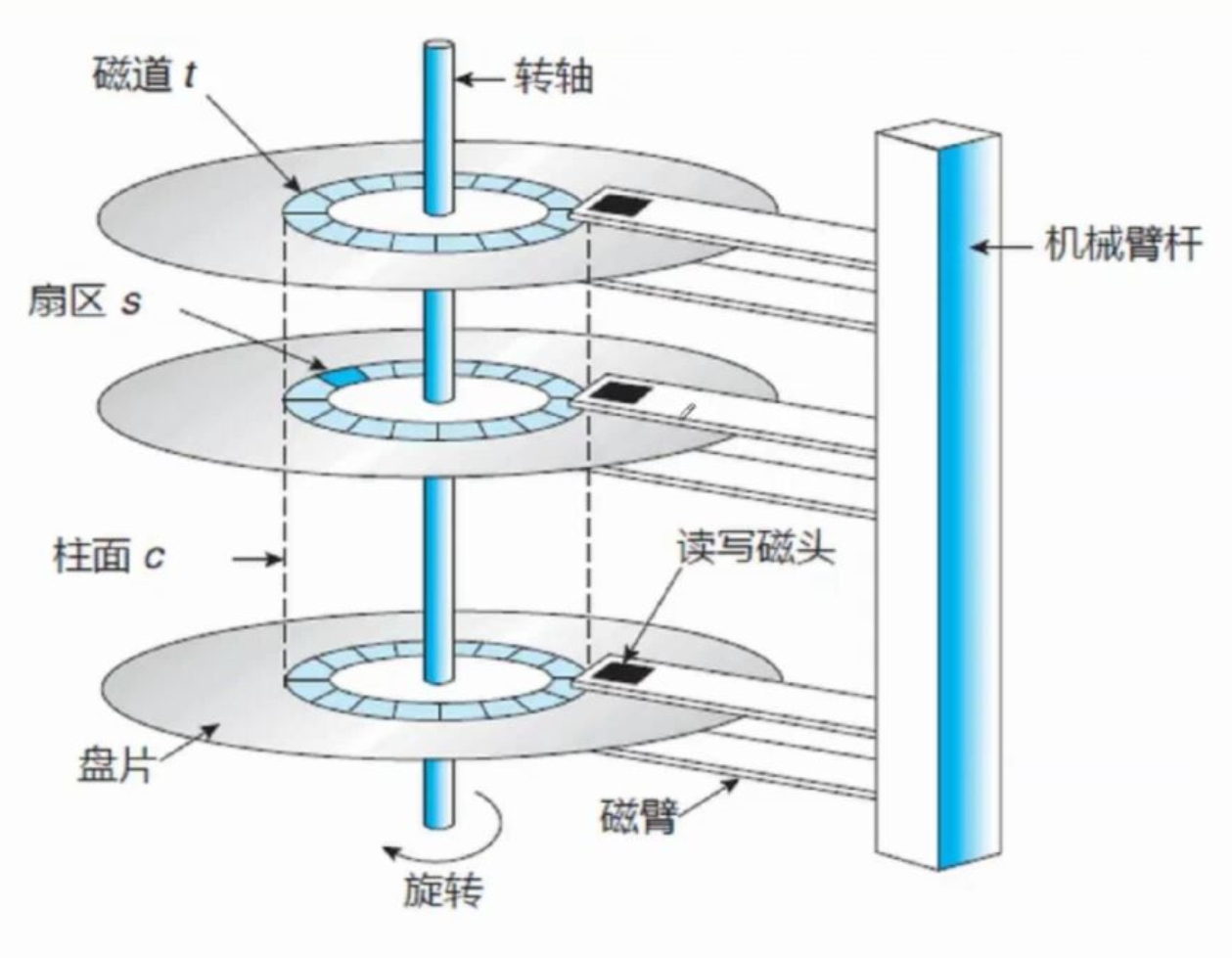

1-3 磁盘存储结构

扇区：磁盘的基本单位，512字节

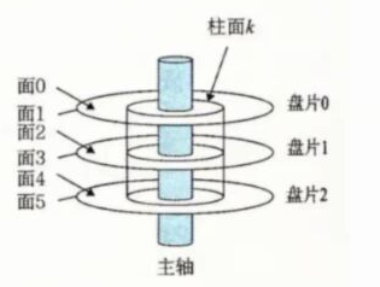

其中磁头在传动臂的带动下，共进退，因此每一个磁头都处于同一位置，就会形成柱面（柱面就相当于一个个同心圆），当磁头开始向磁盘写入数据时，相当于磁盘批量化的向柱面写入数据

那如果我们想将521字节的内容写入到某一扇区中，磁盘是如何运作的？

首先我们先将磁头定位在扇区所在的柱面，然后将扇区所在面的磁头定位到这个扇区，这种定位扇区的方案称为CHS寻址方式

扇区是从磁盘读出和写入信息的最小单元，大小为512字节
磁头数：每个盘片一般有上下两面，分别对应1个磁头，共2个磁头
磁道数：磁道是从盘片外圈往内圈编号
柱面数：磁道构成柱面，数量上等于磁道个数
扇区数：每个磁道被切分成多个扇形区域，每个磁道的扇区数量相同
磁盘容量：磁头数 X 磁道数 X 每个磁道上扇区数 X 每个扇区字节大小

1-4 磁盘的逻辑结构

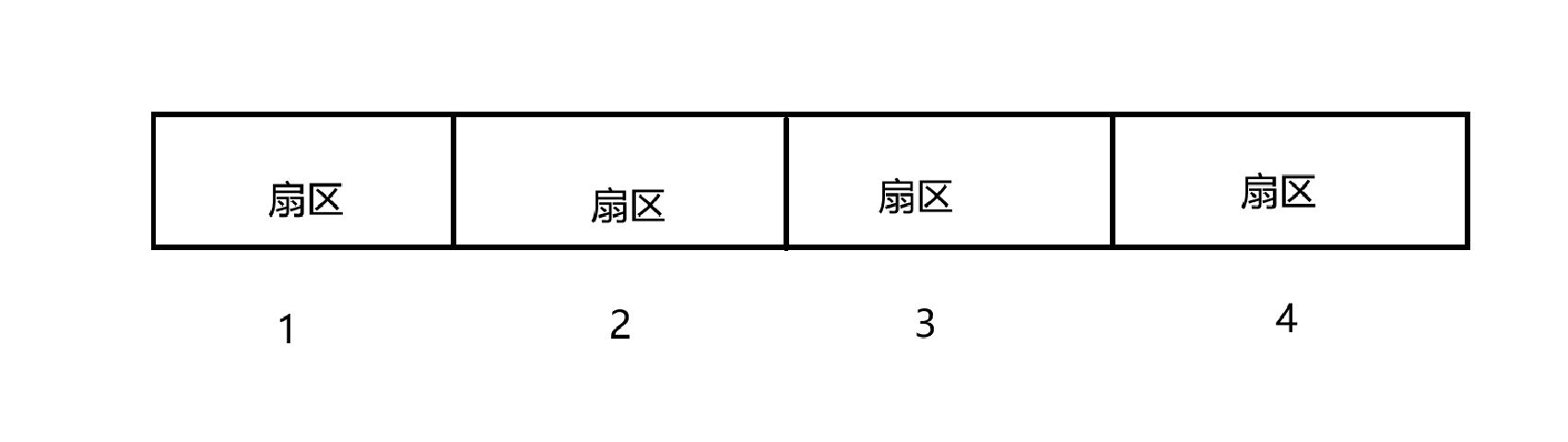

扇区线性结构：

从上面我们知道磁道其实类似一个个的同心圆，那如果我们将同心圆切展开其实就是一个线性结构（相当于一维数组），如下图所示，这样每一个扇区就有了一个线性地址（其实就是数组下标，从1 开始记数），这种地址叫做LBA。其中最小的基本单元为一个扇区

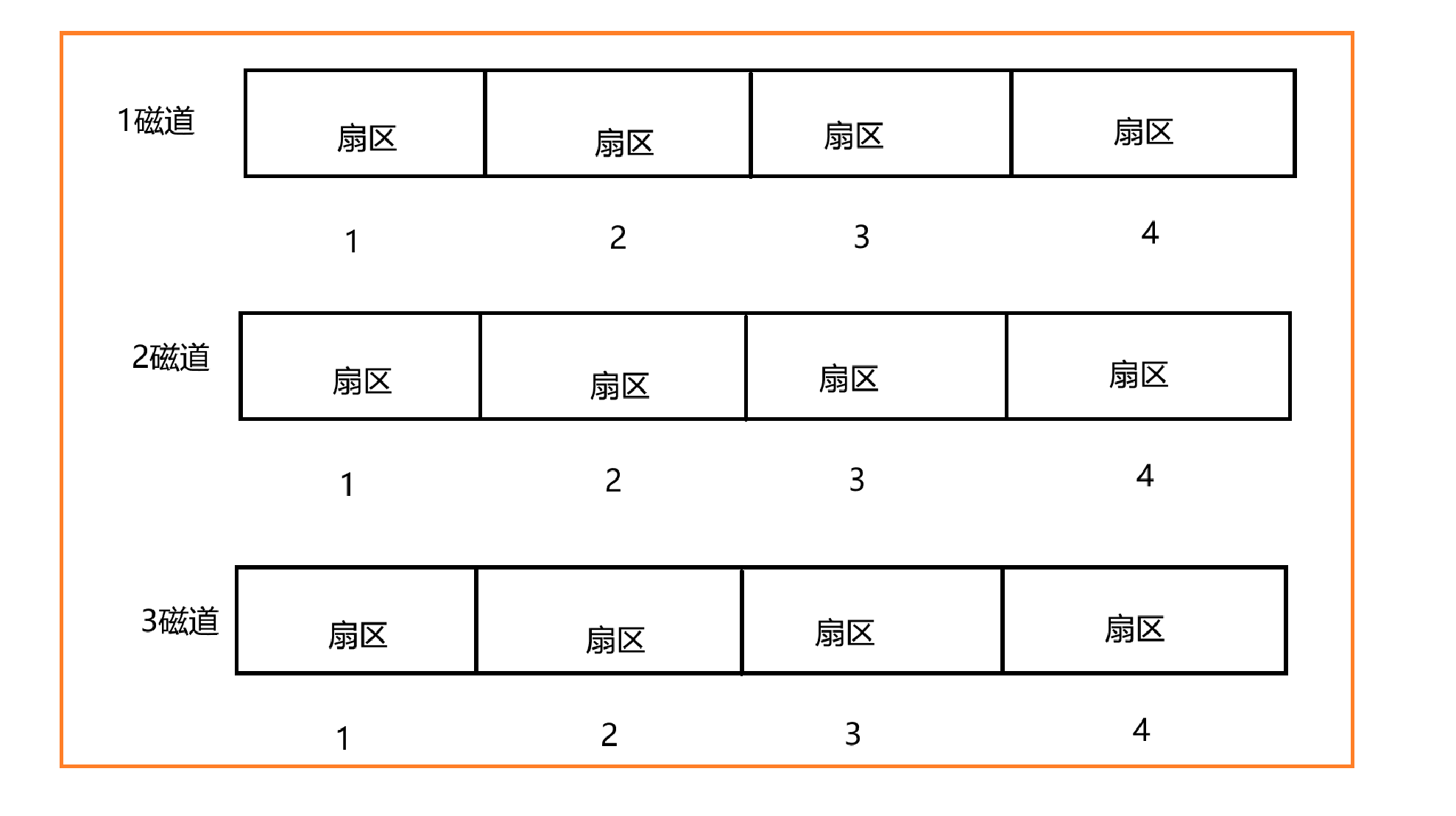

柱面的线性结构:

我们知道柱面是由整个磁盘的所有同一磁道构成的，而一个磁道可以看做成一个线性结构（一维数组），那么柱面的线性结构相当于二维数组

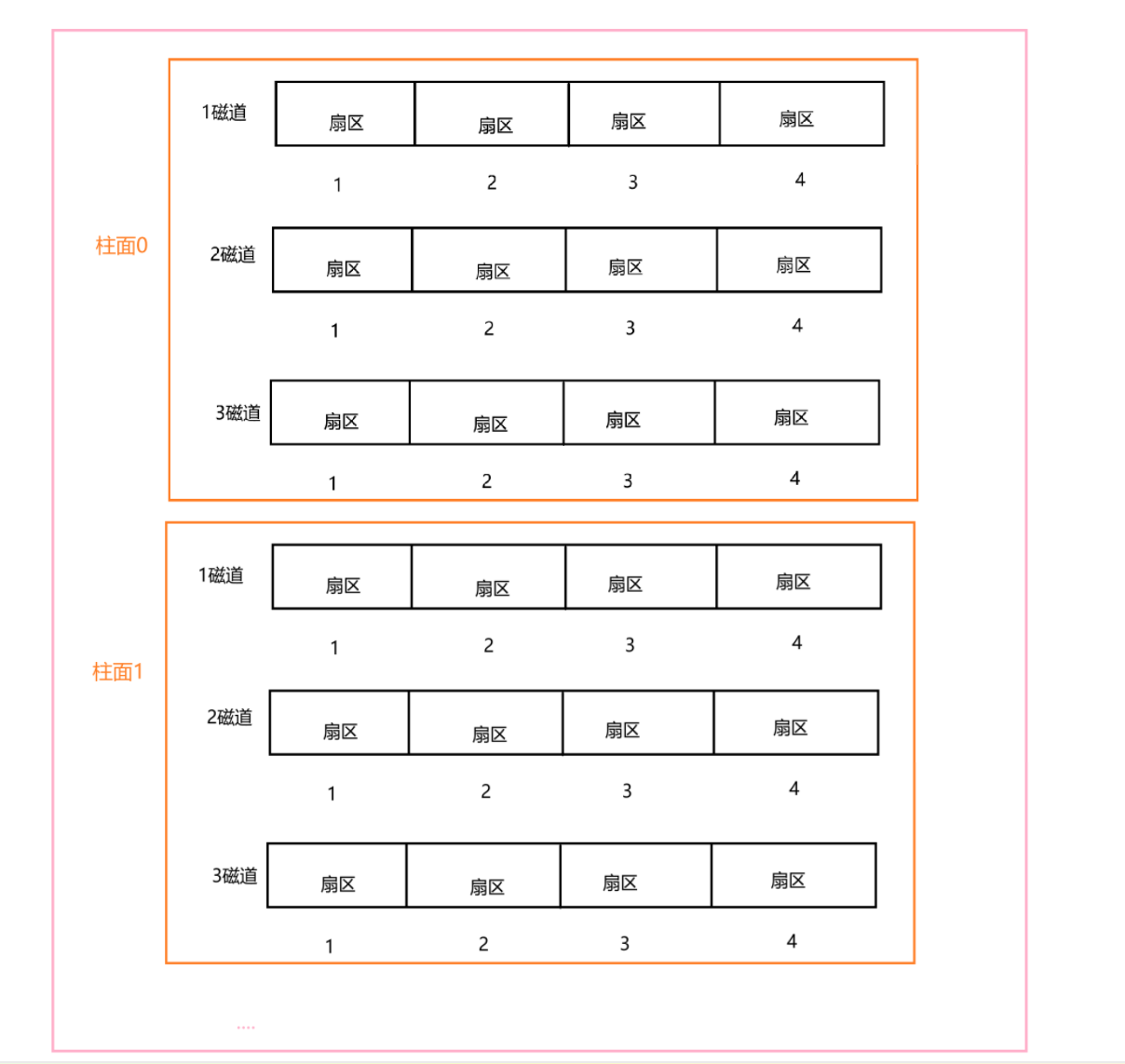

整个磁盘的线性结构：

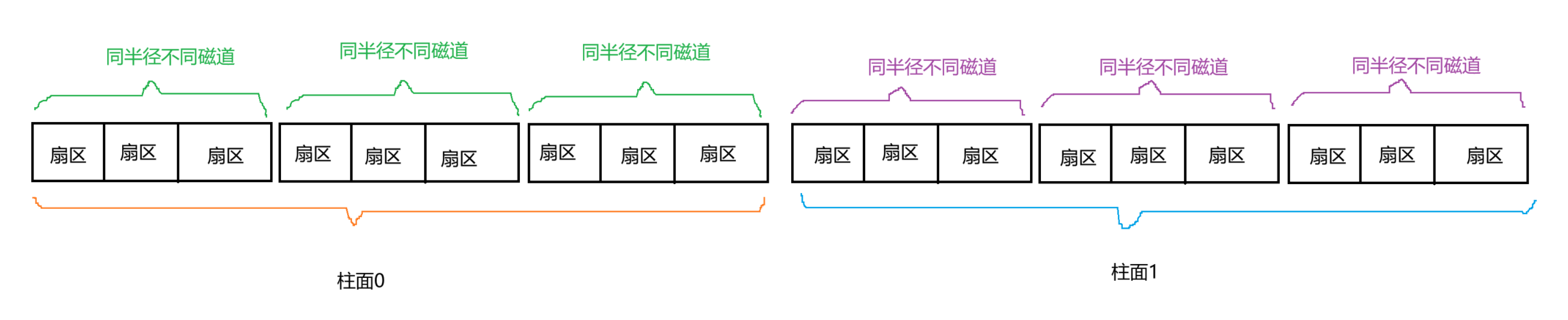

所以整个磁盘的线性结构相当于三维数组，如果用一维数组表示如下图所示：

1-5 LBA && CHS

CHS转成LBA：

磁头数 X 每个磁道扇区数 = 单个柱面的扇区总数
LBA = 柱面号C * 单个柱面的扇区总数 + 磁头号H * 每个磁道的扇区数 + 扇区数S - 1
扇区号通常是从1开始的，而在LBA中，地址是处0开始的
柱面和磁道都是从0开始编号的

LBA转成CHS：

柱面号C = LBA / (磁头数 * 每个磁道扇区数)（整除）
磁头号H = （LBA % （磁头数 * 每个磁道扇区数)) / 每个磁道扇区数
扇区号S = （LBA % 每个磁道扇区数）+ 1

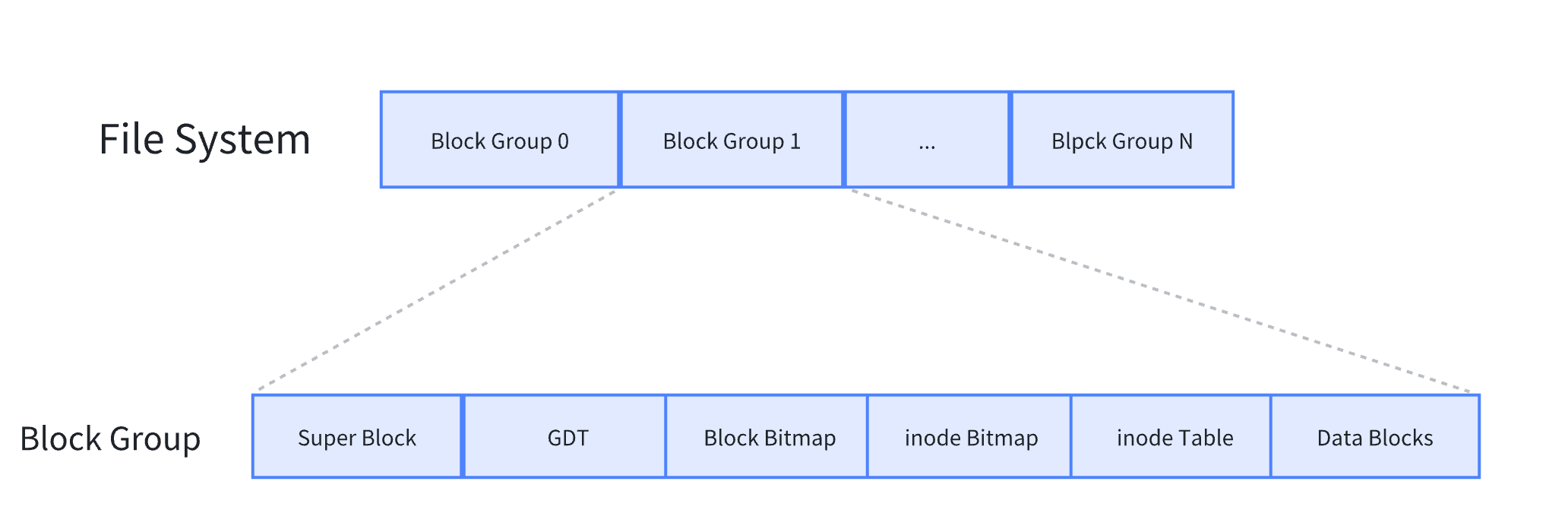

二：文件系统

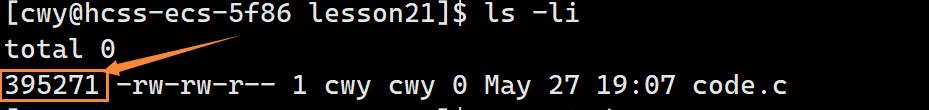

在Linux中文件的内容和属性是分开存储的，而文件的内容存储在磁盘中的Data Blocks，属性则存储在磁盘的inode Table中，并且对于Linux下的一切文件，都要有自己的属性集合（结构体），大小固定为128字节，由于文件名不会作为属性存储在集合中（存储在文件的inode中）由此每个属性集合中都包含一个整形类型的inode_number()，存储着文件在磁盘内的inode编号，而通过 ls -li 就可以打印出文件的inode编号，而通过inode编号就可以找到文件

2-1 Data Blocks(数据区)

Data Blocks中存放着文件的内容，特别注意的是Block号是安装分区划分的，不能跨分区

2-2 Block Bitmap（块位图）

Block Bitmap中存放着Data Blocks中使用情况的数据，即哪一个数据块使用了，哪一个没有被占用。如果申请一个数据块，那么对应的Block Bitmap置1，删除就清0

2-3 inode Table（inode节点表）

inode Table中存放着文件的属性。inode编号是以分区为单位整体划分，不可划分区，这是因为我们要通过inode编号查找对应的文件，而每一个目录下的文件名是唯一的，因此对应的inode编号就是唯一的，所以对于每一个分区来说只能有唯一的文件名和inode编号

2-4 inode Bitmap（inode位图）

inode Bitmap的作用和Block Bitmap的作用类似，每一个bit表示一个inode的使用情况

2-5 GDT（块组描述符表）

GDT描述每一个块组的属性信息，每一个分区中有多少个分组就有多少个GDT。每一个GDT中存放着在这个块组中从哪里开始是inode Table，从哪里开始是Data Blocks，数据块还有多少块等。

2-6 Super Block（超级块）

Super Block存放文件系统本身的结构信息，描述整个分区的文件系统的信息。记录的信息主要有：Block和inode的总量，未使用的block和inode的数量，最近一次挂载的时间，最近一次写入数据的时间等等，并且在一个分区中不止存放着一个Super Block，也不是每一个分组中都一定存在Super Block，而是存在几份Super Block，而且每一份都是一摸一样的。这是因为Super Block存放的是整个分区的文件系统信息，相当重要，如果一份出现问题是可以查看其他的Super Block数据并将数据拷贝至出现问题的Super Block中

三：软硬链接

3.1 软链接

执行ln -s + 目标链接文件 + 生成的链接文件就可以对文件进行软链接

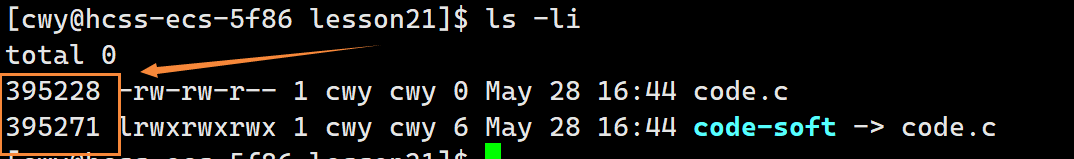

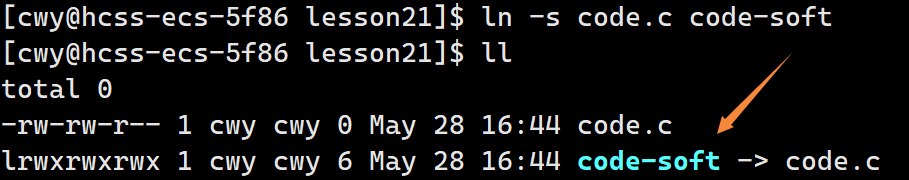

执行 ln -s code.c code-soft 命令表示用后者code-soft链接前者code.c ，接着我们使用ls -li命令打印文件的inode编号，从下图可以看到code.c文件和code-soft文件的inode编号不一样，可以得知code-soft文件是一个独立的文件

假设我们在bin目录下递归式的创建了很多目录，即一个文件的路径很深（长），那么我们想要访问或者对这个文件的操作就很不方便，每一次执行都必须带上这个文件的绝对路径。例如在bin目录下递归式的创建了exe/excute目录（mkdir -p bin/exe/excute），然后将当前目录下的code文件移动到bin/exe/excute目录下，即 mv code bin/exe/excute ，现在如果我们想执行code这个文件时，我们就需要执行 ./bin/exe/excute/code命令而不是直接./code命令，可以明显看到前者比后者麻烦很多，如下图展示：
