云计算网络HCIA第二次笔记作业



网桥：解决集线器失帧的问题；路由器：50-200个节点

MAC地址：介质（物理层）访问控制层

有类地址：

32位二进制

IP地址的分类

A B C ---单播地址：设备允许配置的地址（ 既可做“源地址”又可做“目标地址” ）

D ---组播地址：只能作为目标去访问（ 复杂流程，选定内部成员 ）

E ---保留地址

 IP地址地址的范围：2的主机位次方个地

0XXXXXXXX…. A 类地址 ---/8=255.0.0.0

0--127 0和127是 特殊 的IP地址不允许配置，所以 实际 允许配置的A类地

址范围 1-126;

10xxxxxx--- B 类地址：255.255.0.0/16

10111111-- 128-191

110XXXXX— 192—223 C 类地址：255.255.255.0/24

1110XXXX— 224—239 D 类地址

1111XXXX-- 240-255 E 类地址



 可用IP地址的范围： 2的主机位 次方个地址-2（主机位全0的地址，主机位全1的地址）

特殊IP地址：

(1)127.0.0.1---- 测试地址

(2)全0 的地址：

0.0.0.0----DHCP：没有地址 路由：还能代表所有IP地址

(3)全1 的地址：

255.255.255.255 ： 受限广播地址

主机位全0的地址： 代表网段--相当于代表一个网络范围

主机位全1的地址 ：

192.168.1.11111111--： 直接广播地址

169.254.0.0/16

192.168.1.0 24----192.168.1.1-192.168.1.254 254

172.16.0.0 16=255.255.0.0 ---

172.16.00000000.0000001---172.16.0.1 16 172.16.255.254

172.16.0.0 16 172.16.255.255

无类：

192.168.1.0 24 可变长子网掩码

VLSM---子网划分：借位:借主机位

192.168.1.X XXXXXXXX 24

192.168.1. XXXXXXXX 25--255.255.255.128

192.168.1.0 XXXXXXX--192.168.1.0 25

192.168.1.1 XXXXXXX--192.168.1.128 25

192.168.1.0 24

借位：需要多少个网段，就需要 借几位（2的借位次方）

192.168.1.0 24 5

192.168.1. 000 00000 27（借三位 后面子网掩码需 ＋3 ）

192.168.1.0 27 192.168.1.1 --192.168.1.30 30

192.168.1.32 192.168.1.32 27



子网汇总： 取相同 去不同

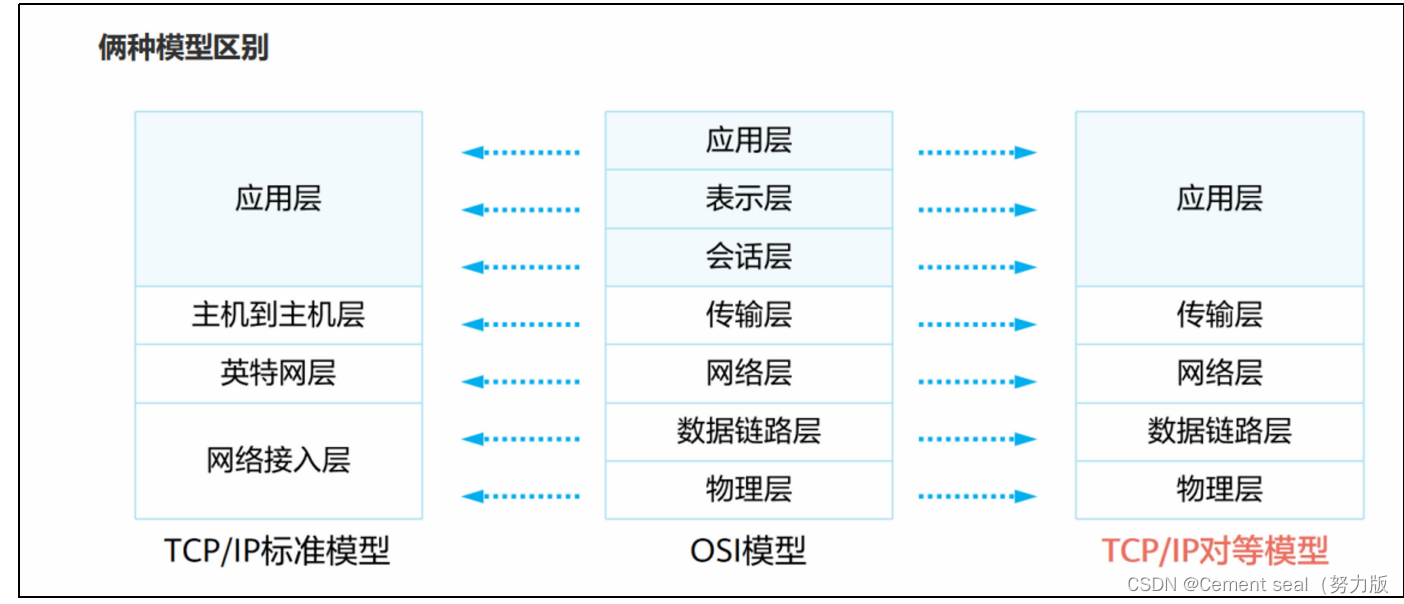

OSI七层参考模型

OSI/RM；

ISO--国际公有化组织；

分层： 降低层次之间关联性，上一层都在下层的基

础上提供增值服务

大而化小的思想

应用层 ---应用程序

表示层 ---抽象语言--二进制

会话层 ---建立维护和断开一次会话连接（主机和服

务器之间建立的会话通讯）

传输层 ：端到端的传输，应用到应用之间的传输，

区分进程和服务。（ 端口号：16位二进制构成 0-65535 ，1-1023端口

号（知名端口号，著名端口号 ） TCP/UDP

HTTP：80 web访问需要用

到的协议 ；HTTPS：443

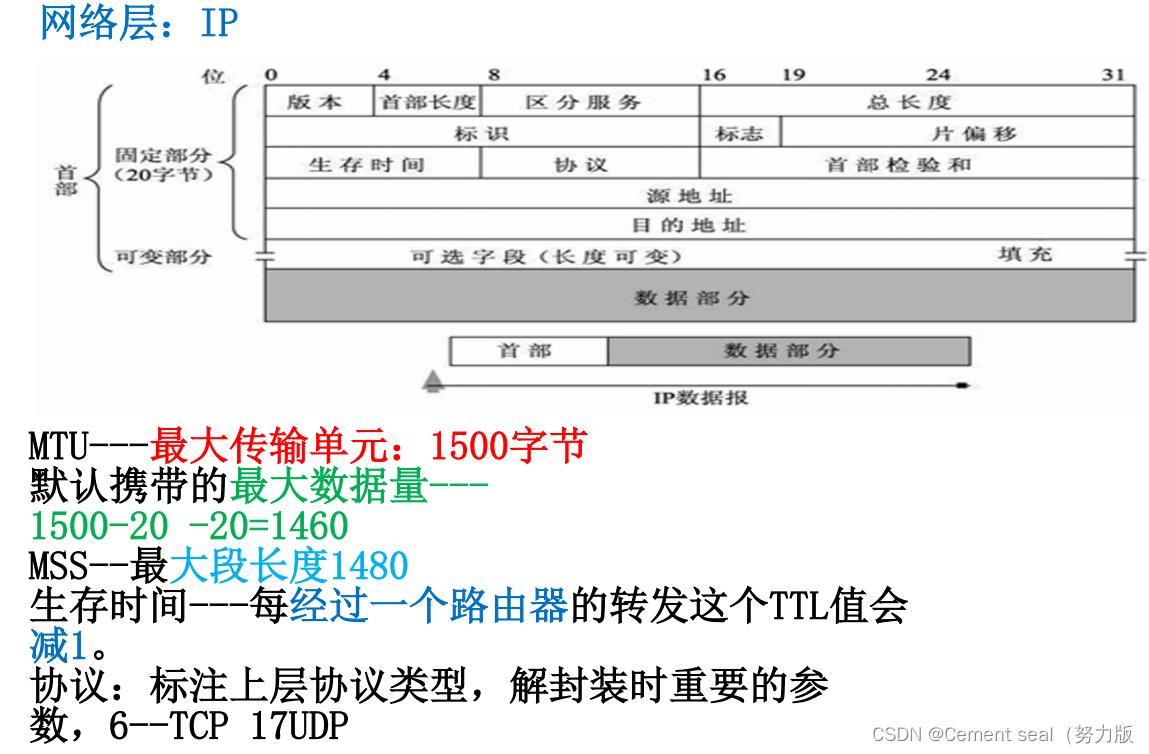

网络层：IP

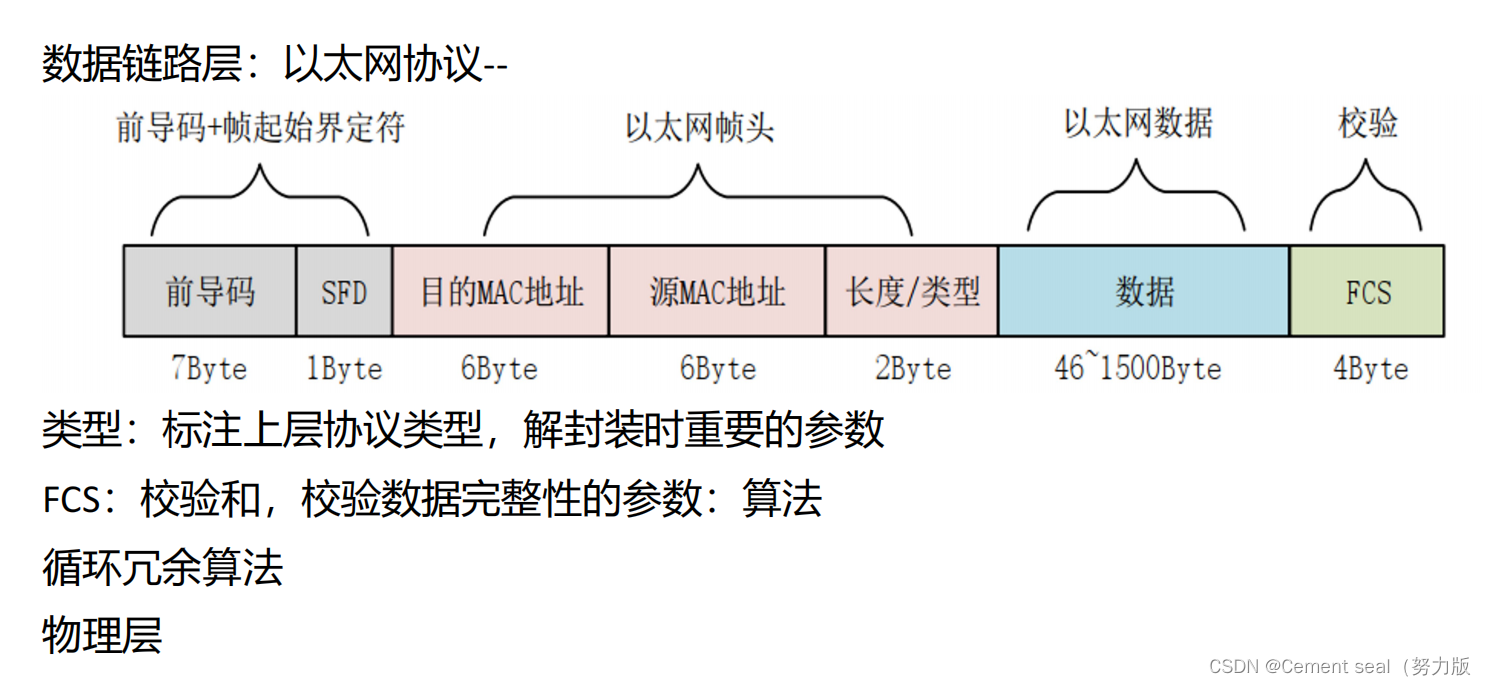

数据链路层 --- 介质访问控制层MAC+逻辑链路控制

层LLC （ 以太网协议 ）

物理层



 协议簇





PDU---协议数据单元

应用层----数据报文

传输层----数据段

网络层---数据包

数据链路层----数据帧

物理层---比特流

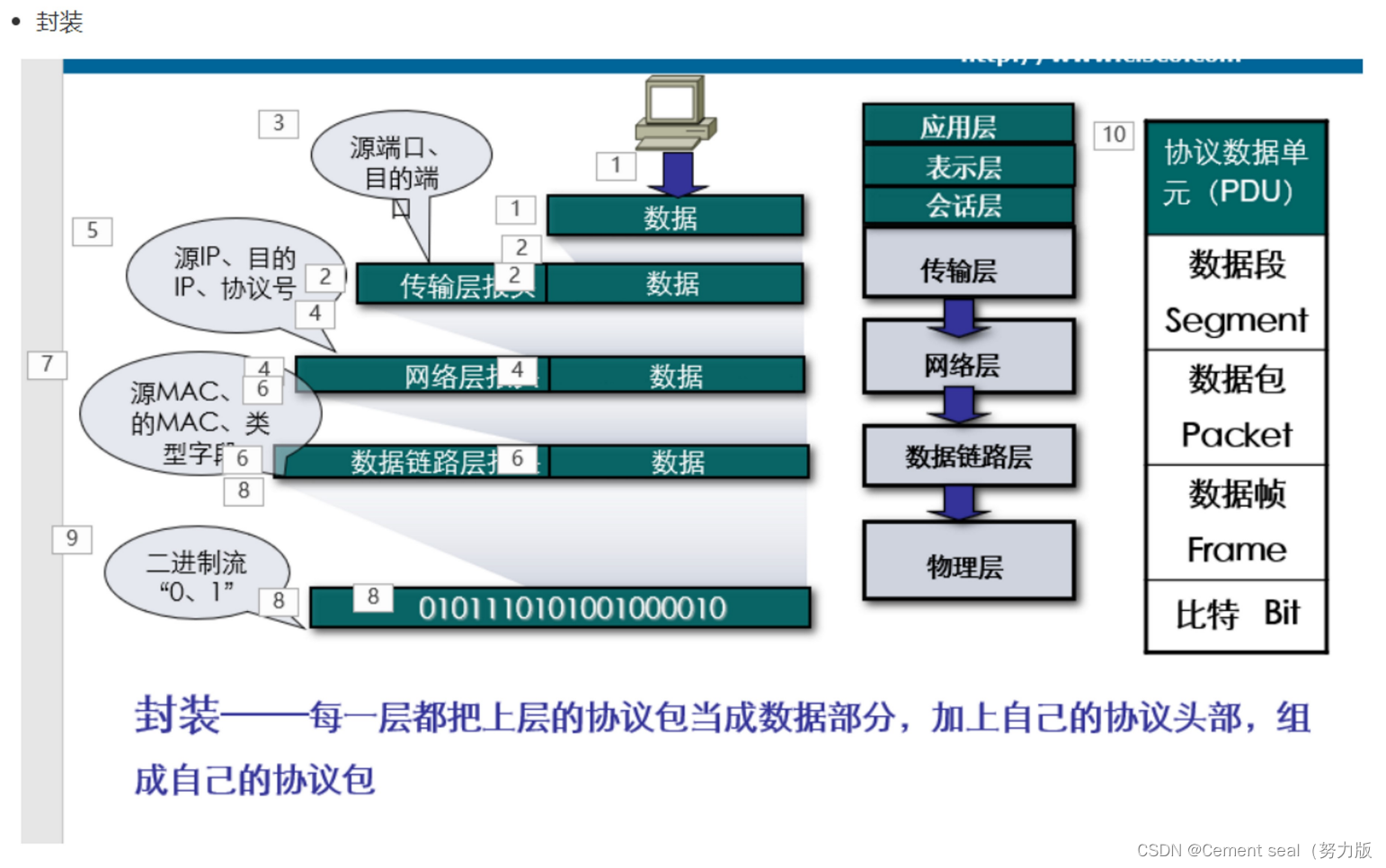

 封装

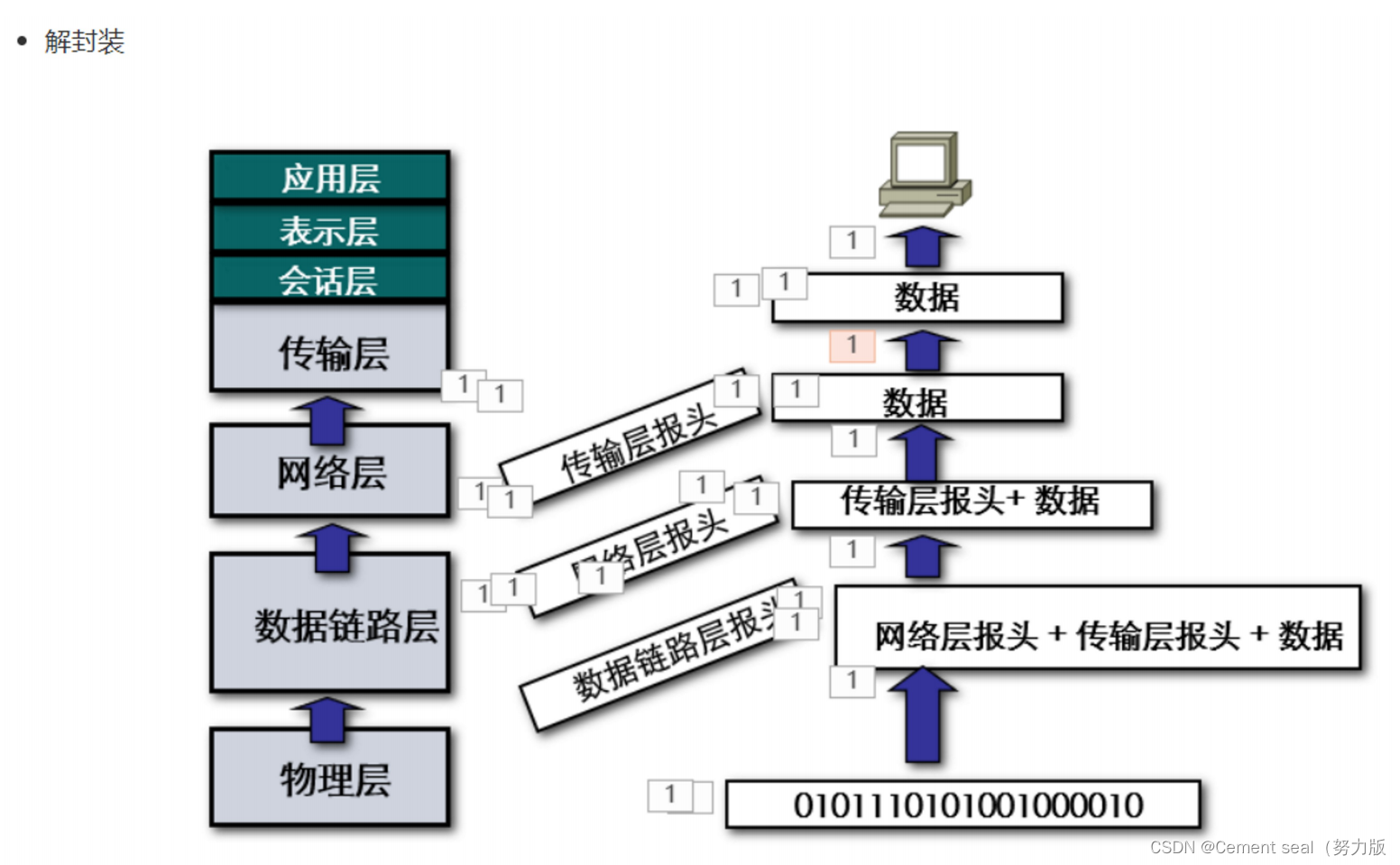

 解封装

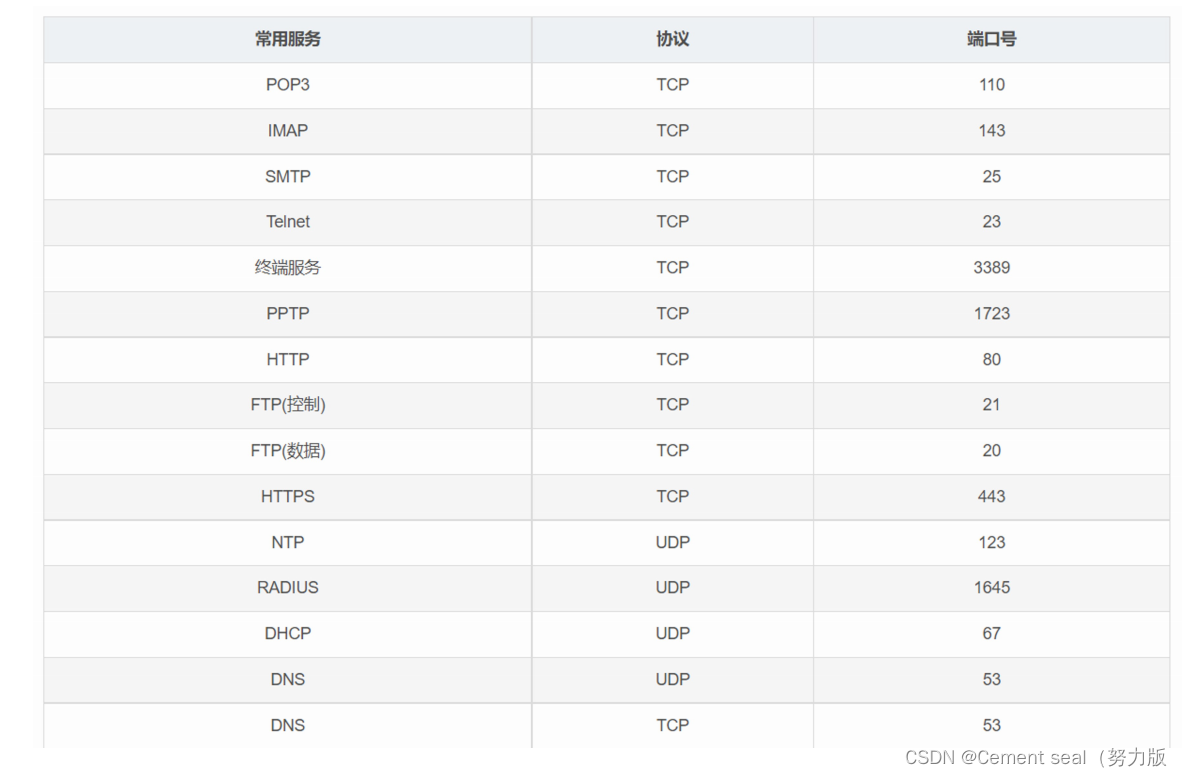

应用层 ：

HTTP---超文本传输协议：TCP 80 端口

HTTPS--- 安全 的超文本传输协议：TCP 443 端口

Telent--远程登录协议：TCP 23 端口

DHCP--动态主机配置协议：UDP 67 68 端口

DNS--域名解析协议：TCP/UDP 53 端口

FTP--文件传输协议：TCP 20/21 端口

SSH--安全的远程登录协议：TCP 22 端口

传输层：TCP UDP

TCP和UDP协议的区别

1.TCP是 面向连接 的协议，而UDP是 无连接 的协

议----TCP的三次握手

2.TCP是可靠的传输层协议，UDP是一种“尽力而

为”的协议，排序，确认，重传，流控

3.TCP可以进行流控，而UDP不能

4.TCP可以进行分段，UDP不能进行数据分段

5. TCP 传输速率 慢 ，而UDP传输速率快，TCP资源占

用比较大，而UDP资源占用小

即时通讯 类会采用UDP

文件，邮件---这一类对可靠性要求比较高

的数据采用TCP进行传输

可变长头部---首部长度：标注TCP头部大小

URG--紧急标志位

ACK--确认标志位

PSH--推送

FIN、SYN



“选项可有有无” 当没有时，字节最短为 20 字节，1字节 =10cm



如上图：UDP最短字节为： 8字节

伪头部校验---除了校验自身协议头部内容外，还会 校验部分IP协议的内容。

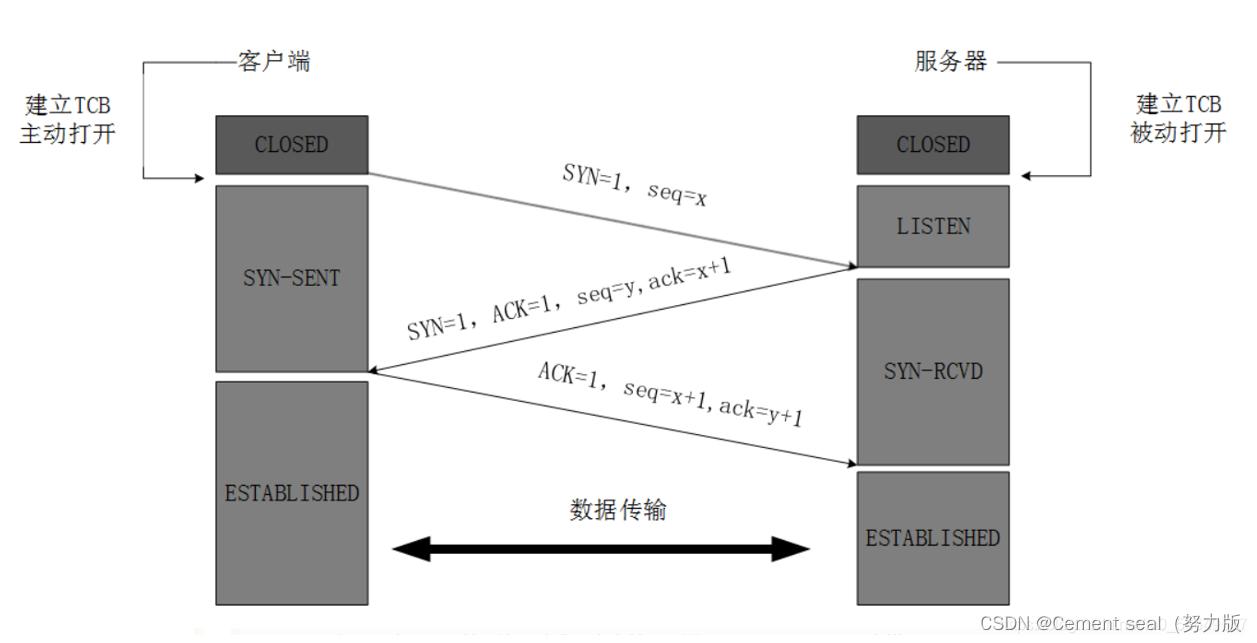

TCP的三次握手： 三次握手确保了在连接建立之前，双方都能够 进行 双向通信， 减少了因网络不定性或其他原因导致的连接问 题。这种设计 使得TCP协议更为可靠。



第一次握手-- 客户端向服务端发送链接请求： TCP客户进程也是先创建传输控制块TCB，

然后向服务器发出连接请求报文，这是报文 首部 中的 同部位SYN=1 ，同时选择一个 初始序

列号 seq=x ，此时，TCP客户端进程进入了 SYN-SENT 同步已发送状态；

第二次握手-- 服务器确认链接请求： TCP服务器 收到请求报文 后，如果同意连接，则会

向客户端发出确认报文。确认报文中应该 ACK=1，SYN=1 ， 确认号是ack=x+1 ，同时也要

为自己 初始化一个序列号 seq=y ，此时，TCP服务器进程进入了 SYN-RCVD 同步收到状态；

第三次握手--TCP客户端收到确认后，还要向服务器给出确认。 确认报文的ACK=1，ack=y

+1，自己的序列号seq=x+1 ，此时，TCP连接建立，客户端 进入ESTABLISHED已建立连接状

态 触发三次握手.

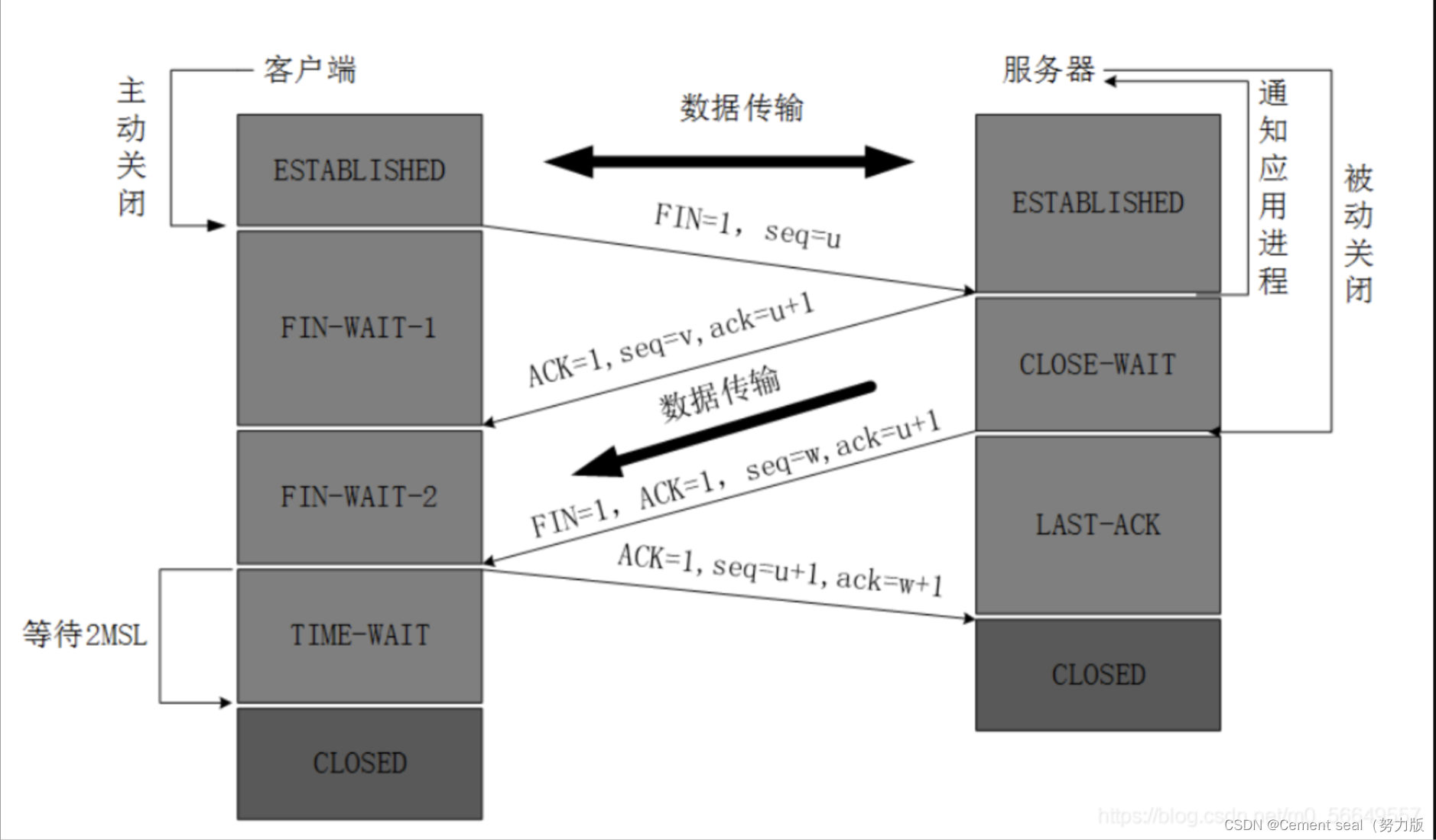

TCP的四次挥手 ； 流控：滑动窗口机制



第一次挥手-- 客户端发出 连接释放报文，并且停止发送数据。释放数据报文首部，FIN=

1，其序列号为seq=u（等于前面已经传送过来的数据的最后一个字节的序号加1），此

时， 客户端进入FIN-WAIT-1（终止等待1）状态;

第二次挥手-- 服务器端接收 到连接释放报文后，发出确认报文，ACK=1，ack=u+1，并且

带上自己的序列号seq=v，此时， 服务端就进入了CLOSE-WAIT 关闭等待状态;

第三次挥手-- 客户端接收到服务器端的确认请求 后， 客户端就会进入FIN-WAIT-2（终止

等待2）状态， 等待服务器发送连接释放报文，服务器将最后的数据发送完毕后，就向

客户端发送连接释放报文， 服务器就进入了LAST-ACK（最后确认）状态，等待客户端的

确认。

第四次挥手-- 客户端 收到服务器的连接释放报文后， 必须发出确认 ，ACK=1，ack=w+1，

而自己的序列号是seq=u+1，此时，客户端就进入了TIME-WAIT（时间等待）状态，但此

时TCP连接还未终止，必须要经过2MSL后（最长报文寿命），当客户端撤销相应的TCB后

，客户端才会进入CLOSED关闭状态， 服务器端接收到确认报文后，会立即进入CLOSED关

闭状态，到这里TCP连接就断开了，四次挥手完成.
