0 前言
第一单元的内容聚焦在对数学意义上的表达式结构进行建模，完成多项式的括号展开与函数调用、化简，体会层次化设计的思想的应用和工程实现。本单元最难理解的部分，我认为是递归下降算法；最难操作的部分，是多项式的化简以及不断增加的迭代需求。
本文将分别介绍分析三次迭代作业，每部分包括需求说明、项目结构、架构设计、性能度量、bug 分析等。最后总结心得体会。
1 第一次作业
1.1 需求说明
第一次作业需要读入一个包含加、减、乘、乘方以及括号（不支持嵌套括号） 的单变量表达式，输出展开括号后的表达式。
在数学层面，课程组已经对表达式的解析层级进行了建模，给出了对应的 BNF 形式化表述，在这里笔者简单声明一下基本概念：
- 因子 Factor：分为变量因子、常数因子、表达式因子，可以认为是表达式的最基本组分。其中变量因子只有幂函数一种形式（
x^3），常数因子是带符号的整数（+233）、表达式因子是带括号的指数式（(x+1)^2）。 - 项 Term：几个因子相乘，如
-x*3。 - 表达式 Expression：几个项相加减，如
-1+x^233-2*x。
1.2 项目结构
1.2.1 文件树
src
│ Computer.java
│ Lexer.java
│ MainClass.java
│ Optimizer.java
│ Parser.java
│
├─expr
│ Expr.java
│ Factor.java
│ Number.java
│ Power.java
│ Term.java
│ Variate.java
│
└─poly
Monomial.java
Polynomial.java

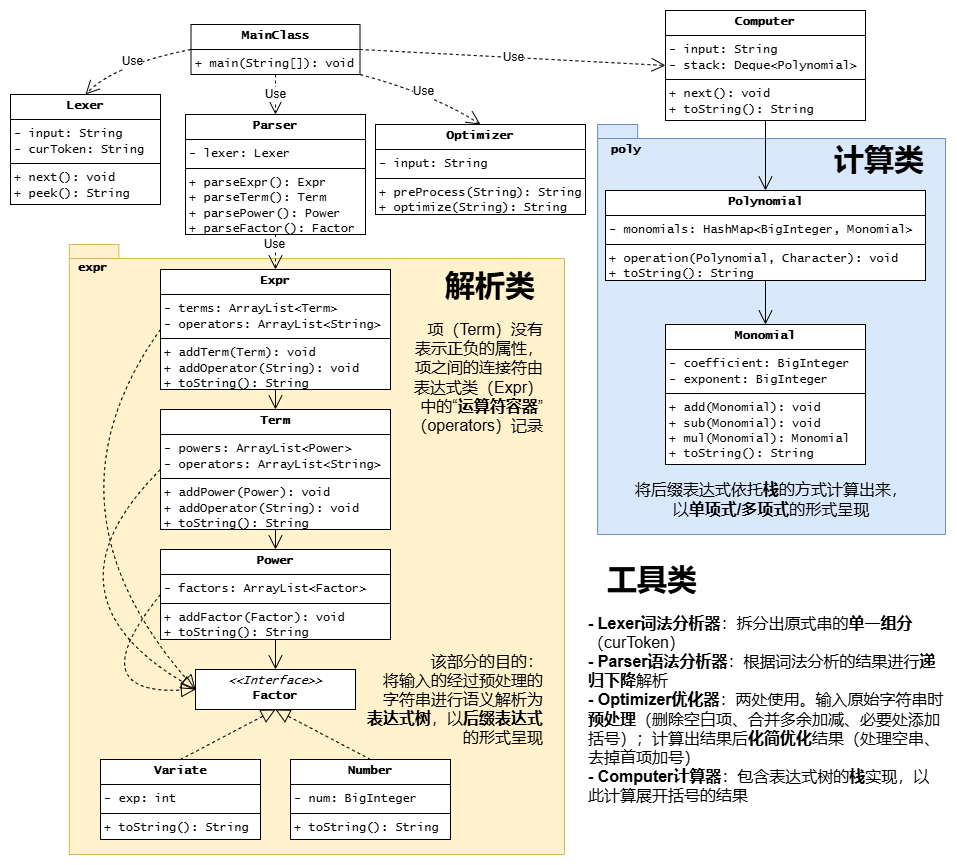

1.2.2 UML 类图
为方便呈现，仅展示必要的属性和方法。
1.3 架构设计
使用了常规的递归下降算法架构，由训练栏目的 advance 代码改编而来（原代码是读入包含加法、乘法和括号的算式，输出后缀表达式）。宏观上讲，流程为：预处理、得到后缀表达式、计算、化简。
1.3.1 预处理
因为输入的原始字符串含有许多空白项（<space> 和 \t） ，且有许多加减号重复的情况，在这里笔者对其进行了预处理，结果是得到不含空白、不含多余加减、不含前导零的原始表达式。这些部分在 Optimizer.preProcess() 中实现。
实际上这里无需处理前导零，因为读入
BigInteger的时候就被处理了。
其中借助了正则表达式，具体代码：
// delete space and tab
String delSpaceTab = input.replaceAll("[ \t]", "");
// merge repeated add and sub
Matcher matcher = Pattern.compile("[\\+|-]{2,}").matcher(delSpaceTab);
while (matcher.find()) {
String repeatAddSub = matcher.group(0);
// ...
}
1.3.2 得到后缀表达式
接下来经过 Lexer 和 Parser 的递归下降解析便可以得到表达式树。因为笔者当时对于递归下降并没有很深的理解，只能勉强明确是建树的过程，所以在这里多开了一部“输出后缀表达式”。在往届博客中也有部分学长学姐借助了后缀表达式，我认为这是便于新手理解的一种思路。
在这个部分笔者加了一个 Power 部分，目的是与乘法的优先级区分开。可以这么理解：parseExpr 是按 +、- 拆，parseTerm 是按 * 拆，parsePower 是按 ^ 拆，parseFactor 便是读取最底层的因子了。
对于加减法的区分，笔者在 Expr 类中加了 operations 容器，存储项与项之间的连接符是加或减。
// Parser 类
public Expr parseExpr() {
Expr expr = new Expr();
expr.addTerm(parseTerm());
while (lexer.peek().equals("+") || lexer.peek().equals("-")) {
expr.addOperator(lexer.peek());
lexer.next();
expr.addTerm(parseTerm());
}
return expr;
}
public Term parseTerm() {
Term term = new Term();
term.addPower(parsePower());
while (lexer.peek().equals("*")) {
// ...
}
return term;
}
public Power parsePower() {
Power power = new Power();
power.addFactor(parseFactor());
while (lexer.peek().equals("^")) {
// ...
}
return power;
}
public Factor parseFactor() {
if (lexer.peek().equals("(")) {
// ...
return expr;
} else if (lexer.peek().charAt(0) == 'x') {
// ...
return new Variate(exp);
} else {
// ...
return new Number(num);
}
}
1.3.3 计算
为了便于复杂组分之间的四则运算，引入了单项式 Monomial 的概念：
M o n o m i a l = c o e f f i c i e n t × x e x p o n e n t Monomial=coefficient\times x^{exponent} Monomial=coefficient×xexponent
这个模型可以表示所有展开化简后的项。
对应的，还有多项式 Polynomial 的概念：
P o l y n o m i a l = ∑ M o n o m i a l Polynomial=\sum Monomial Polynomial=∑Monomial
加减号的信息已经在单项式的系数中被记录，多项式无需关心。为了方便索引元素，笔者使用了 <exponent, monomial> 的键值对存储所有单项式。
上一步得到了后缀表达式字符串（用括号分割不同组分），便可直接用栈来计算结果了。这一步依托 Computer 实现，首先读取后缀表达式一个元素，如果不是操作符，将其转换为多项式 Polynomial 并入栈；如果是操作符，取出栈内两个多项式并计算后入栈，直到栈内只剩一个元素，此元素就是最终的多项式结果。
// Computer 类
public void next() {
if (pos == input.length()) {
return;
}
char c = input.charAt(pos);
if (Character.isDigit(c)) {
// ...
this.stack.push(ansPoly);
} else if (c == 'x') {
// ...
this.stack.push(ansPoly);
} else if (c == '+') {
// ...
} // else if ...
pos++;
this.next();
}
1.3.4 化简
- 如果表达式第一个字符是
+，删除之； - 如果表达式第一个字符是
-，且表达式内存在+，将这一项移到最前； - 如果出现
^1，删除之； - 如果出现
1*，删除之； - 此外还有和
0相关的各种化简。
总的来说，第一次作业是有明确的最短长度的，按照基本规则化简即可。
1.3.5 架构的优缺点
存在的问题：
- 预处理部分过于臃肿。实际上，对于前导零和多重加减的处理是没必要的。倘若严格按照形式化表述的结构进行解析，这些东西都是没必要的，甚至于空白项的处理。但是考虑到空白项去除很方便，
replaceAll即可，因此在预处理阶段去除空白项是明智的；但去除多重加减就有些不够优雅了（在第三次作业中尝试了replace两两成对的，效果还可以）；此外该架构中还进行了去除前导零、给指数前加括号等等操作，有点像面向过程编程了（在第二次作业中大大优化）。 - 后缀表达式的可迭代性不高。后缀表达式适用于只有加减乘和乘方的式子，但对于后续作业出现的三角函数等有些难以处理。
- 没有严格按照形式化表述解析。因为笔者是从训练代码改过来的，有许多不适应形式化表述的情况，导致出现一些意想不到的 bug。
优点：可以处理嵌套括号，便于后续迭代。
1.4 性能度量

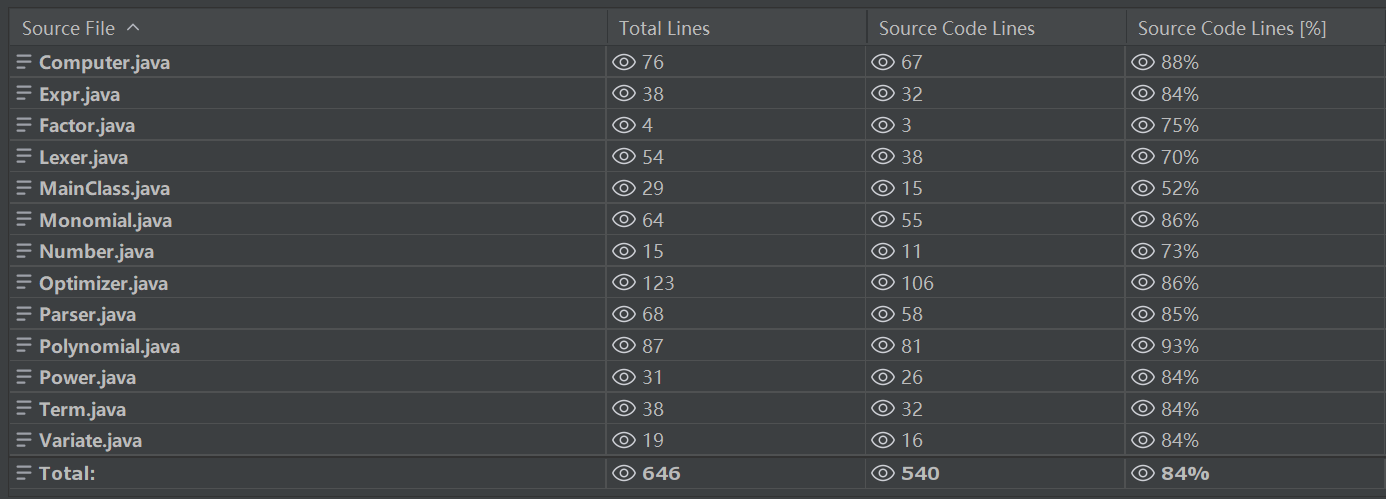

代码规模：
内聚度：笔者使用 DesigniteJava 插件进行代码质量分析，指标含义如下：
- LCOM(Lack of Cohesion in Methods)：方法的内聚缺乏度。值越大，说明内聚度越小
- FANIN(Fan-in)：类的扇入。值越大，说明模块的复用性越好
- FANOUT(Fan-out)：类的扇出。值越大，说明模块复杂度越高
设计要求高内聚低耦合，即 LCOM 值要小，FANIN 值要大，FANOUT 值要合理。
| Type Name | LCOM | FANIN | FANOUT |
|---|---|---|---|
| Computer | 0 | 1 | 2 |
| Lexer | 0 | 2 | 0 |
| MainClass | -1 | 0 | 4 |
| Optimizer | 0 | 1 | 0 |
| Parser | 0 | 1 | 5 |
| Expr | 0 | 1 | 1 |
| Factor | -1 | 2 | 0 |
| Number | 0 | 0 | 0 |
| Power | 0 | 2 | 1 |
| Term | 0 | 2 | 1 |
| Variate | 0 | 0 | 0 |
| Monomial | 0 | 3 | 1 |
| Polynomial | 0 | 2 | 2 |
对于“高内聚低耦合”的理念实现的较好，体现在预处理、建树、计算、化简四部分各司其职；但存在某些方法内部过于臃肿的情况。
1.5 bug 分析
对于 x*+2 这种格式的处理出现 bug。原因：解析表达式的结构没有严格遵循形式化表述，而是“哪错了补哪”的策略。
hack 别人代码的过程中，发现了对于计算出“0”的表达式处理不当的情况，例如：1-1。这一部分笔者处理方式为特判空串并输出。
2 第二次作业
2.1 需求说明
在之前的基础上，读入自定义递推函数的定义以及一个包含幂函数、三角函数、自定义递推函数调用的表达式，输出展开括号（支持嵌套括号）后的结果。
形式化表述新增：
- 三角函数：属于变量因子。三角函数括号内是因子，类型由
sin，cos，包含指数。例如sin((2*x))^2 - 自定义递推函数：属于变量因子。首先读入递推定义，例如
f{0}(x, y) = x - y
f{n}(x, y) = 0*f{n-1}(x, y) + 35*f{n-2}(x, y^2)
f{1}(x, y) = x^3 + y
在表达式中以 f{5}(-1, sin(x^2) 的形式调用。
2.2 项目结构
2.2.1 文件树
src
│ MainClass.java
│
├─expr
│ │ Const.java
│ │ Expr.java
│ │ Factor.java
│ │ RecurDefine.java
│ │ SubExpr.java
│ │ Term.java
│ │
│ └─vari
│ Power.java
│ Recur.java
│ Trigo.java
│ Vari.java
│
├─parser
│ Definer.java
│ Lexer.java
│ Parser.java
│
└─poly
Mono.java
Poly.java

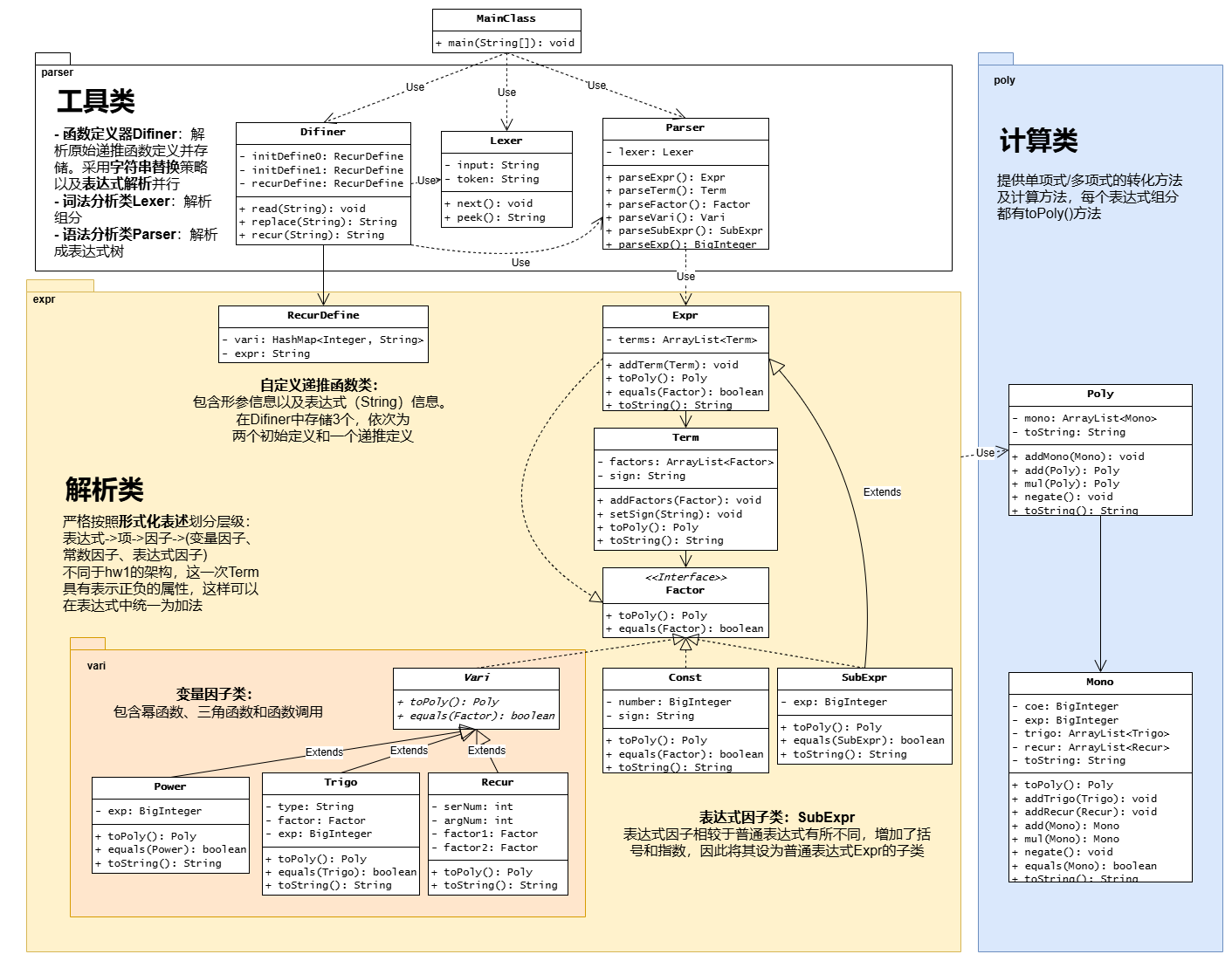

2.2.2 UML 类图
为方便呈现，仅展示必要的属性和方法。
2.3 架构设计
第一次作业中的架构可扩展性实在不高，因此笔者进行了重构，严格遵照形式化表述进行层级解析。
针对新增的递推函数，使用了字符串替换的方式；而对于新增的三角函数，对单项式的定义进行了扩充。
2.3.1 读取递推函数定义
递推函数定义有三行，其中两个初始定义，一个递推定义。在 Definer 类中，定义了 initDefine0 、initDefine1、recurDefine 三个属性，分别表示 f{0} 、f{1} 和 f{n} 。
这三个属性的类型都是 RecurDefine 。这是一个表示单个递推函数定义的类，一个 vari 容器进行“0、1”与“x，y”的键值对匹配，一个字符串 expr 存储相应的表达式。
为了优化性能加快运行速度，笔者对符合“单变量”的递推定义的表达式进行了一次表达式解析，最终的字符串结果进行存储。这么做的好处是，倘若原始定义很复杂，但进行展开化简后很简单，那么接下来进行字符串替换的时候结果也会对应简单。因为 Lexer 和 Parser 已经写的很成熟了，直接调用即可。同时，为了能够处理包含 f{n-1} 和 f{n-2} 的表达式，需要新增相应的处理逻辑。倘若加入 y 的变量解析方式，更是能处理双变量的表达式，但是笔者时间有限并没有对这个进行处理。
public void read(String input) {
int equal = input.indexOf('=');
String vari = input.substring(5, equal - 1);
String expr = input.substring(equal + 1);
if (Character.isDigit(input.charAt(2))) {
// ...
} // else ...
}
2.3.2 替换递推函数调用
接下来读取原始字符串，检测其中的递推函数调用组分，并进行替换，直到字符串中不包含 f 。
2.3.3 解析表达式
本次作业架构严格按照形式化表述进行层级划分。体现在因子 Factor 可以分为变量因子 Vari、常数因子 Const、表达式因子 SubExpr；而变量因子又可以进一步分为幂函数 Power、三角函数 Trigo、递推函数 Recur。
在面向对象的设计中，笔者将 Factor 设为接口，Vari 类、Expr 类、Const 类以及 SubExpr 类实现这个接口；而 Vari 类又作为父类，派生出 Power、Trigo、Recur 三个子类。因为表达式因子相当于表达式，仅仅增加了括号和指数，所以 SubExpr 被设计成 Expr 的子类。
2.3.4 计算多项式并输出
本次作业对单项式的定义进行了补充修正：
M o n o = c o e × x e x p × ∏ t r i g o Mono=coe\times x^{exp}\times \prod trigo Mono=coe×xexp×∏trigo
其中
t
r
i
g
o
=
sin
(
f
a
c
t
o
r
)
e
x
p
或者
t
r
i
g
o
=
cos
(
f
a
c
t
o
r
)
e
x
p
trigo=\sin(factor)^{exp}\ 或者\ trigo=\cos(factor)^{exp}
trigo=sin(factor)exp 或者 trigo=cos(factor)exp
同时，对于单项式和多项式的加减乘运算，在上一次作业中采用在原对象上修改属性的方式，在这一次作业中采用了返回一个新的对象的方式。这么做或许避免了深浅克隆带来的隐患，且更符合“属性对外不可见”的思想。
2.3.5 架构的优缺点
优点：可扩展性高。因为是严格按照形式化表述进行解析的，即便之后加入新的组分也能很快完成代码修改。
架构存在的问题：
- 对于递推函数的处理有些囫囵吞枣。暴力的字符串替换而非按照形式化表述进行解析，会出现奇怪的不兼容问题，且替换过程并不优雅。
- 化简逻辑过于简单，不便于应对复杂的三角函数需求。其中单项式的三角函数容器使用 ArrayList 进行存储，增加了运行速度，如果能换成 HashMap 可能会优化性能。
但还是建议以准确性第一，性能永远是第二位的。特别是本次作业中对于性能的追求性价比远远小于保证准确性。
2.4 性能度量

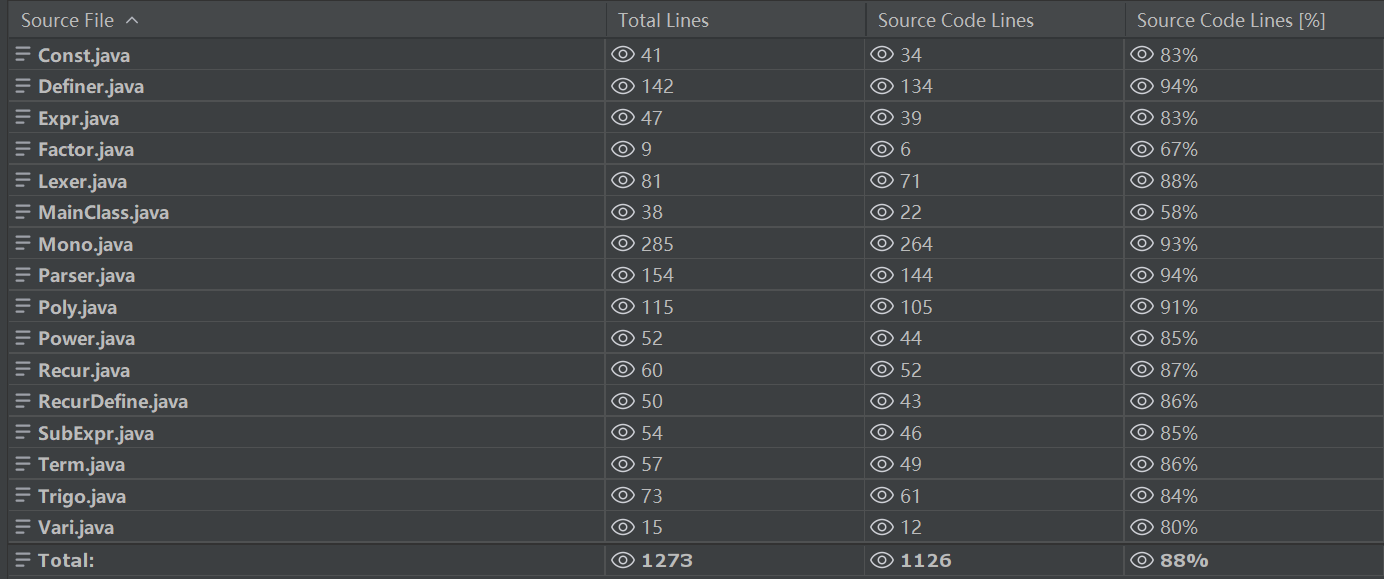

代码规模：
内聚度：设计要求高内聚低耦合，即 LCOM 值要小，FANIN 值要大，FANOUT 值要合理。
| Type Name | LCOM | FANIN | FANOUT |
|---|---|---|---|
| Const | 0 | 0 | 2 |
| Expr | 0 | 3 | 4 |
| Factor | -1 | 8 | 1 |
| RecurDefine | 0 | 1 | 2 |
| SubExpr | 0.4 | 2 | 3 |
| Term | 0 | 2 | 3 |
| Power | 0 | 1 | 2 |
| Recur | 0.4 | 1 | 3 |
| Trigo | 0.222222 | 2 | 4 |
| Vari | -1 | 0 | 1 |
| MainClass | -1 | 0 | 4 |
| Definer | 0.4 | 1 | 4 |
| Lexer | 0 | 4 | 0 |
| Parser | 0 | 3 | 5 |
| Mono | 0.117647 | 7 | 4 |
| Poly | 0 | 9 | 2 |
递推函数解析部分内聚度不高，其余部分较好。
2.5 bug 分析
递推函数调用部分，参数为递推函数调用。出现这个 bug 在于简单的字符匹配出错，需要更多逻辑进行约束。
TLE 错误：字符串替换效率不高，需要对其进行化简再替换；三角函数容器以及单项式容器换用 HashMap。
此外，还可能出现读入递推函数定义时忘记处理空白项的情况。
3 第三次作业
3.1 需求说明
在之前的基础上，读入一系列自定义函数的定义以及一个包含幂函数、三角函数、自定义函数调用、求导算子的表达式，输出展开括号后的结果。
形式化表述新增：
- 自定义普通函数：属于变量因子，和自定义递推函数统称函数调用。例如：
g(x) = h(x) + 6
h(x) = g(x) * sin(x)
- 求导因子：属于因子。形式为
dx(x^2+sin(x))，括号内为任意表达式，展开为对表达式求导的结果。
3.2 项目结构
3.2.1 文件树
src
│ MainClass.java
│
├─expr
│ │ Const.java
│ │ Expr.java
│ │ Factor.java
│ │ SubExpr.java
│ │ Term.java
│ │
│ └─vari
│ │ Power.java
│ │ Trigo.java
│ │ Vari.java
│ │
│ └─call
│ Func.java
│ Ord.java
│ Recur.java
│
├─func
│ Define.java
│ OrdDefine.java
│ RecDefine.java
│
├─parser
│ Definer.java
│ Lexer.java
│ Parser.java
│
└─poly
Mono.java
Poly.java

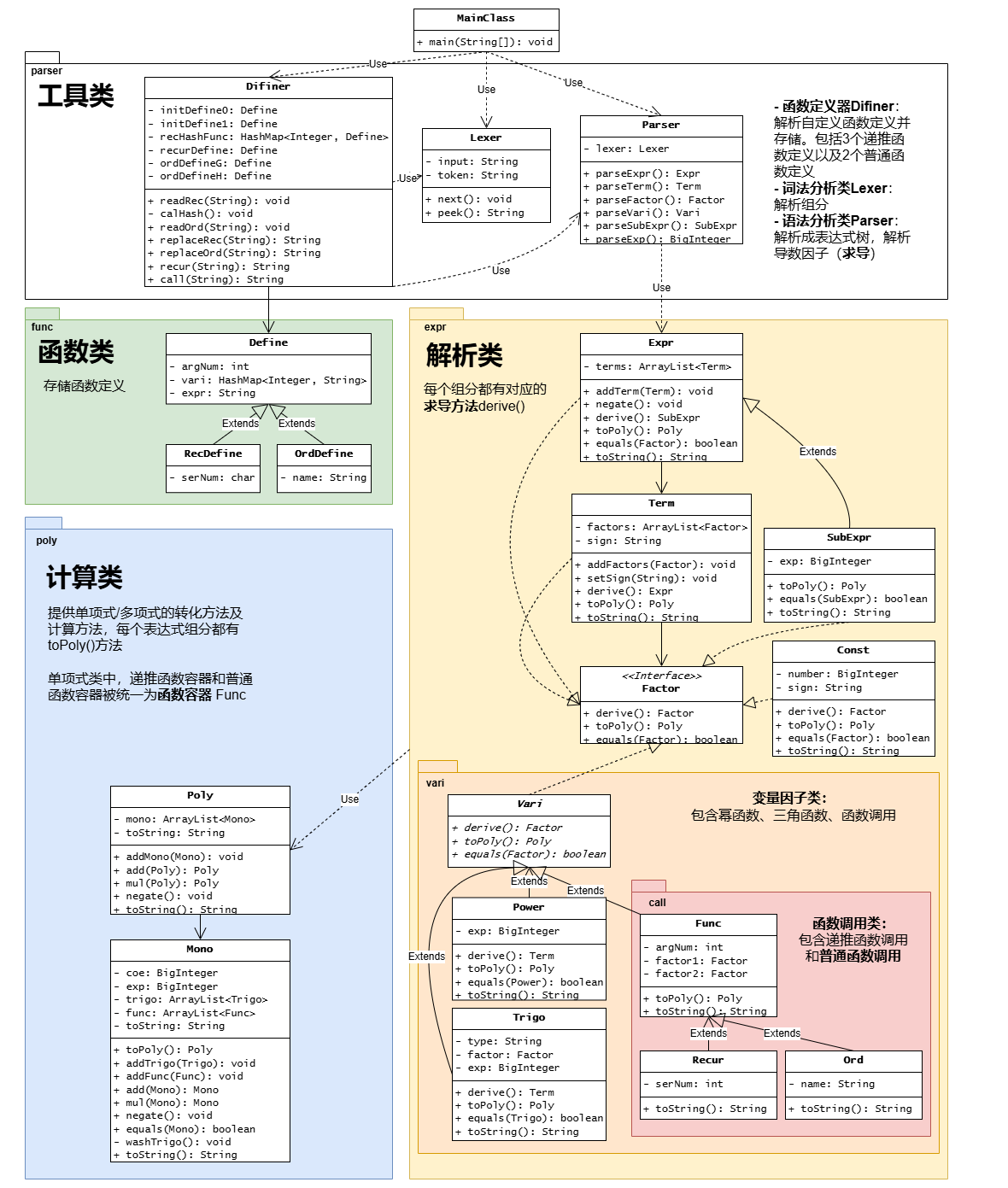

3.2.2 UML 类图
3.3 架构设计
第三次作业的架构与第二次作业如出一辙，没有很大的变动。
3.3.1 自定义普通函数
笔者还是沿用了第二次作业中处理自定义递推函数的方法，即字符串替换与表达式解析。
在面向对象设计方面，将自定义递推函数与自定义普通函数一起继承于同一个函数类，不同点在于递推函数需要记录递推序号，普通函数需要记录函数名称。
3.3.2 求导因子
求导操作在 Parser 中完成，每当 Lexer 读入一个 dx ，便调用之后的表达式的求导方法。因为求导因子属于因子，自然将其安排到 parseFactor 中。
// Parser.parseFactor()
// ...
else if (lexer.peek().equals("dx")) {
lexer.next(); // "("
lexer.next(); // Expr
Expr expr = parseExpr(); // ")"
String str = expr.toString();
Lexer lexer1 = new Lexer(str);
Parser parser = new Parser(lexer1);
expr = parser.parseExpr();
lexer.next(); // endOfDerive
return expr.derive();
}
接下来我们自顶向下地来看求导方法怎么实现。
首先在表达式类 Expr 中，求导方法是遍历每个项，调用他们的求导方法，并将它们加起来，返回一个表达式因子。这遵循的是求导的加法法则。
// Expr.java
public SubExpr derive() {
SubExpr expr = new SubExpr();
for (Term term : this.terms) {
Term term1 = new Term();
term1.addFactors(term.derive());
expr.addTerm(term1);
}
return expr;
}
在项类 Term 中，求导方法是遍历每个因子，调用因子的求导方法，将其与其他因子的原函数相乘，最终这些东西相加。这遵循的是求导的乘法法则。
// Term.java
public Expr derive() {
Expr expr = new Expr();
for (int i = 0; i < factors.size(); i++) {
Term term = new Term();
term.addFactors(factors.get(i).derive());
for (int j = 0; j < factors.size(); j++) {
if (i != j) {
term.addFactors(factors.get(j));
}
}
expr.addTerm(term);
}
if (this.sign.equals("-")) {
expr.negate();
}
return expr;
}
在因子 Factor 中，求导方法各有不同。常数因子求导直接返回一个常数 0；变量因子幂函数求导返回一个对应的 exp*x^(exp-1) 的项；变量因子三角函数求导，先改变本身的三角函数名称，再乘一个内部因子的求导结果，这遵循的是求导的链式法则。
// Trigo.java
public Term derive() {
Term term = new Term();
if (this.exp.equals(BigInteger.ZERO)) {
// ...
} else {
BigInteger exp = this.exp;
// ...
if (this.type.equals("sin")) {
term.addFactors(new Trigo("cos", this.factor, BigInteger.ONE));
} else {
term.addFactors(new Trigo("sin", this.factor, BigInteger.ONE));
term.setSign("-");
}
term.addFactors(this.factor.derive());
}
return term;
}
至此，迭代新功能已经完成，接下来处理好各个部分之间可能存在的冲突便可。
3.4 性能度量

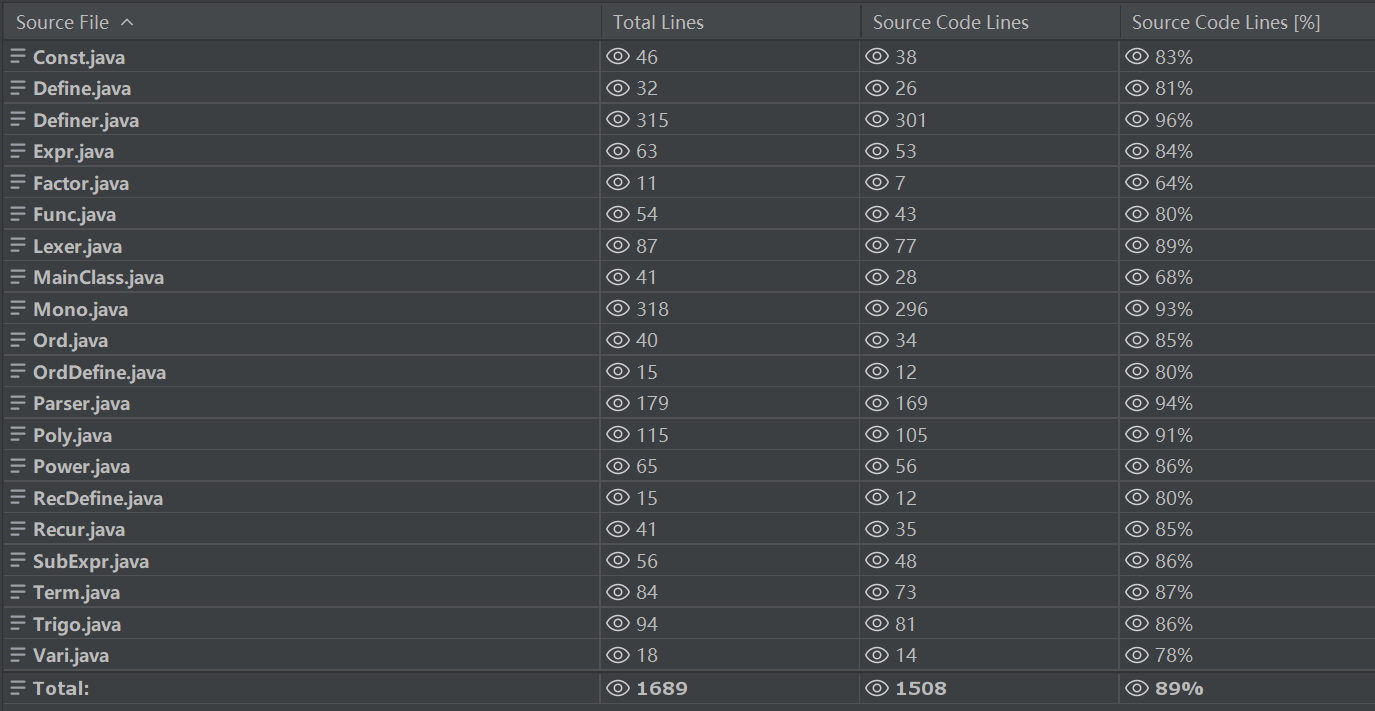

代码规模：
内聚度：设计要求高内聚低耦合，即 LCOM 值要小，FANIN 值要大，FANOUT 值要合理。
| Type Name | LCOM | FANIN | FANOUT |
|---|---|---|---|
| Const | 0.4 | 0 | 2 |
| Expr | 0 | 4 | 5 |
| Factor | -1 | 10 | 1 |
| SubExpr | 0 | 3 | 3 |
| Term | 0.375 | 5 | 5 |
| Func | 0.375 | 1 | 3 |
| Ord | 0 | 0 | 1 |
| Recur | 0 | 0 | 1 |
| Power | 0 | 1 | 3 |
| Trigo | 0.2 | 2 | 5 |
| Vari | -1 | 0 | 1 |
| Define | 0 | 1 | 0 |
| OrdDefine | 0 | 0 | 0 |
| RecDefine | 0 | 0 | 0 |
| MainClass | -1 | 0 | 4 |
| Definer | 0 | 1 | 4 |
| Lexer | 0 | 3 | 0 |
| Parser | 0 | 3 | 6 |
| Mono | 0.111111 | 7 | 4 |
| Poly | 0 | 9 | 2 |
通过对比数据可以看出，三次作业的内聚度表现越来越好。
3.5 bug 分析
复杂度分析：LOC 表示代码行数，CC 表示圈复杂度。经过数据分析，以下方法的复杂度很高：
| Type Name | MethodName | LOC | CC |
|---|---|---|---|
| Definer | readRec | 42 | 8 |
| Definer | recur2args | 53 | 10 |
| Mono | mul | 50 | 11 |
| Mono | powerToString | 58 | 13 |
| Mono | toString | 71 | 13 |
| Poly | add | 50 | 13 |
这些函数有的是为了实现特殊的化简需求写了很多分支，有些是确实架构考虑上不充分导致的代码臃肿。这些函数大部分也确实是 bug 专业户（😓）
第三次作业相对于第二次作业对底层架构的改动很少，因此 bug 不太容易出现在之前已经完成的建模上，而是容易出现在不同单位之间的冲突，例如：
- 自定义递推函数定义内出现自定义普通函数的冲突；
- 自定义地推函数调用中出现自定义普通函数的传统；
- 求导因子中出现函数调用的冲突；
- 化简逻辑漏洞、不兼容新组分等（bushi）
新组分的添加导致旧组分产生新的 bug，笔者形象地将其比喻成 “排异反应”。产生这种 bug 的根本原因是编程者对代码的细节把握不够，抑或是考虑多种情况排列组合的能力不佳。
为了尽量减少这类 bug，评测机显得尤为重要，并且评测机的有效性也很关键（例如笔者室友的评测机因为没有经过人为特殊设置，导致随机出求导因子的概率很小，对其检测不充分，而求导因子中出现自定义函数的情况出现的概率更是微乎其微）。结合笔者上学期担任 C 语言程序设计助教的经验，数据生成采用完全随机是不太合理的，需要更多的人为考虑，主动地加入边界测试、压力测试，才能覆盖全面。好的测试方法也是 bug 的一大杀器。
4 心得体会
本单元让我狠狠的见识到了 OO 的强度（笑）。
关于重构。一定要舍得重构啊！在第一次作业后还好，咬咬牙也就重构了，但在第二、第三次作业的时候代码规模已经很大，忍着史山的膈应也不舍得全部推翻重来……就本人而言，最应该重构的部分是自定义函数的处理，其实也并不是全部推翻。希望今后的单元中我能以此说服自己更勤劳一些（😀）
关于评测机。评测机感觉不算一个加分项了，而是一个必须项了……现在的情况是中测乐呵呵，强测吃屎（x）。
第二单元的电梯调度部分更具挑战性，我会努力活下去的！
致谢
- https://www.designite-tools.com/products-dj
- https://draw.io
- Musel’s blog
- Hyggge’s Blog
- 导学小组一位学长的总结博客
