基于51单片机的路口红黄绿交通灯的设计

项目1： 基于单片机的路口红黄绿交通灯的设计

1. 1.  实践任务

1.1.1实践目的

分析路口红黄绿交通灯的设计要求，设计路口红黄绿交通灯的原理图，并完成路口红黄绿交通灯线路的搭建与调试，培养学生电子电路图的分析、设计、搭建与调试能力，培养团队协作能力与创新意识，增强学生的劳动观念和社会责任感。

1.1.2 实践内容

    分析根据路口红黄绿交通灯的设计要求，设计路口红黄绿交通灯的原理图，并进行功能分析；

‚运用单片机、电阻、二极管、7段LED、导线等材料，并进行路口红黄绿交通灯电子电路的搭建与焊接；

ƒ完成路口红黄绿交通灯的电路的调试；

④对路口红黄绿交通灯电路调试结果的分析与总结，并提出改进建议。

1.1.3 实现目标

东西向红灯33秒，南北向绿灯27秒，绿灯闪烁3秒（占空比50%），黄灯3秒；南北向红灯33秒，东西向绿灯27秒，绿灯闪烁3秒（占空比50%），黄灯3秒；循环动作。2）能在7段码上显示时间；

1. 1.  硬件设计

1.2.1电路图

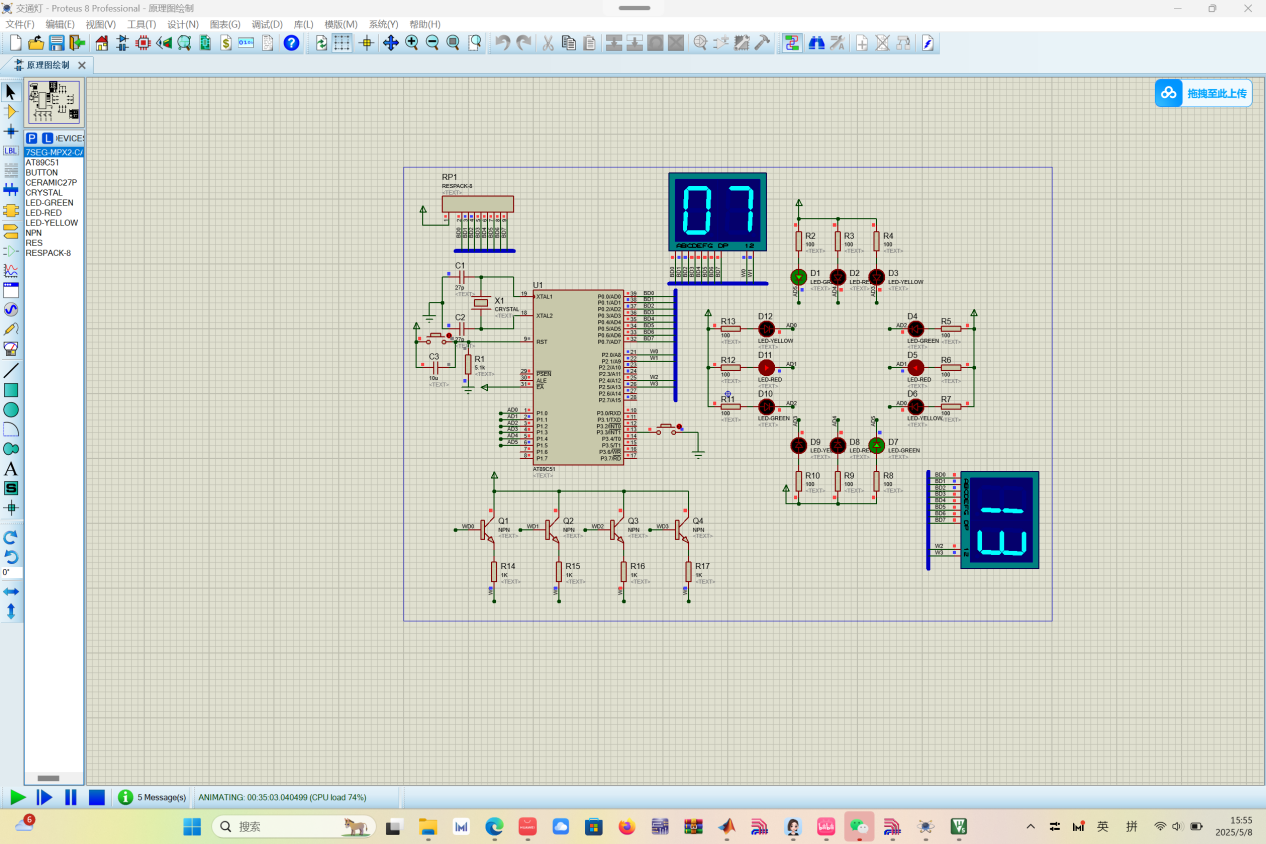

图 1红黄绿交通灯电路图

1.2.2 控制原理

由单片机、交通灯、数码管组成的控制系统。

1. 单片机控制：单片机是整个系统核心，内部预编程逻辑决定运行方式。它依据编写好的程序，周期性改变输出端口电平状态，以控制交通灯亮灭和数码管显示内容。

2. 交通灯控制：电路中有红（D4 - D6、D10 - D12 ）、黄（D3、D9 ）、绿（D1、D2、D7、D8 ）色LED指示灯。单片机对应端口输出高电平，经限流电阻（R2 - R8、R10、R13 ）驱动三极管导通，相应颜色LED灯亮；输出低电平，三极管截止，灯灭 。不同时刻单片机控制各端口电平，实现交通灯按“绿 - 黄 - 红”顺序切换。

3. 数码管显示控制：两个数码管用于显示倒计时时间。单片机通过端口输出段选信号（控制数码管各段如a - g是否点亮）和位选信号（确定哪个数码管显示） 。段选信号经电阻连接数码管段引脚，位选信号经三极管驱动，控制数码管公共端，动态扫描方式下快速切换，完成控制需求。

1.2.3 元器件清单

数码管：2个

排阻：1个（ RP1）

单片机：AT89C51

LED指示灯：12个 绿色LED（D1.D4.D7.D10）红色LED（D2 D6 D8.D11）黄色LED（D3 D5.D9.D12）

电阻：16个，R1 5.1KΩ R2-R13 100Ω R14-R17 1KΩ

电容：3个 ，C1，C2 27pF C3 10uF

三极管：4个 Q1-Q4

开关：2个

电源：8个

晶振：X1 1个

接地点：3个

1. 1.  软件设计
      1. 流程图

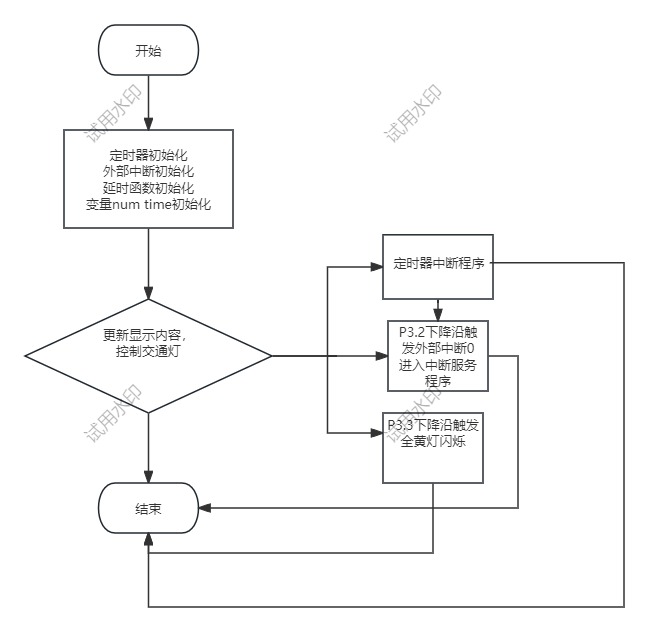

图 2红黄绿交通灯代码原理图

1. 1. 1. 软件代码

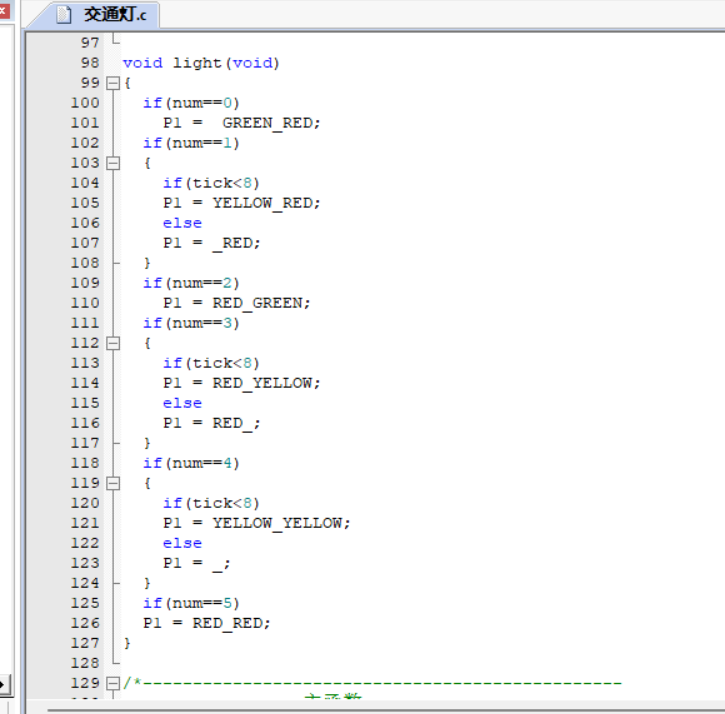

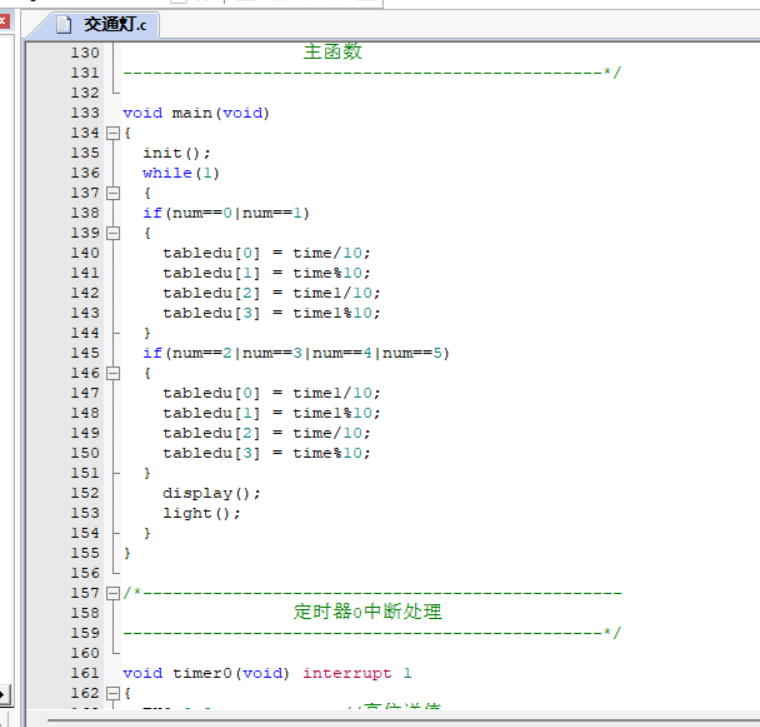

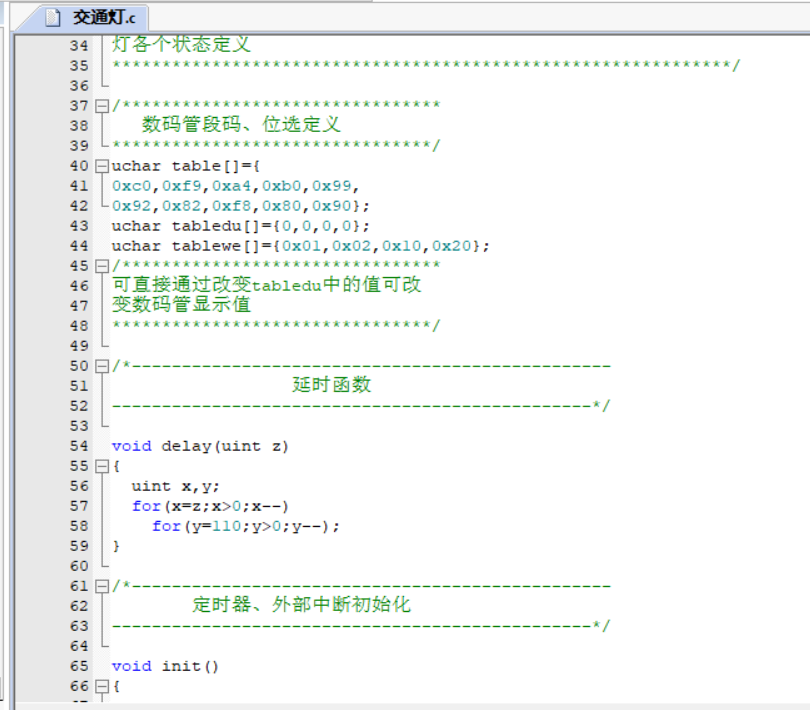

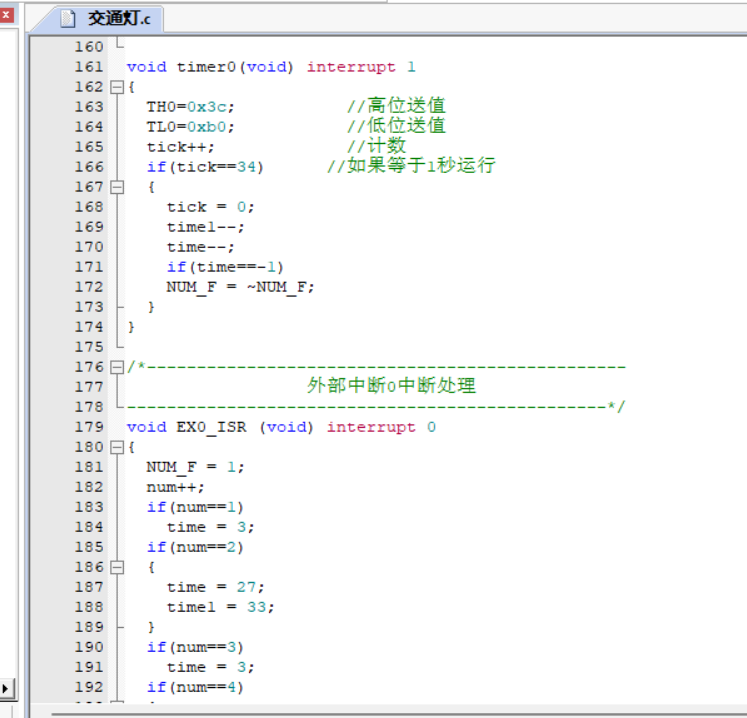

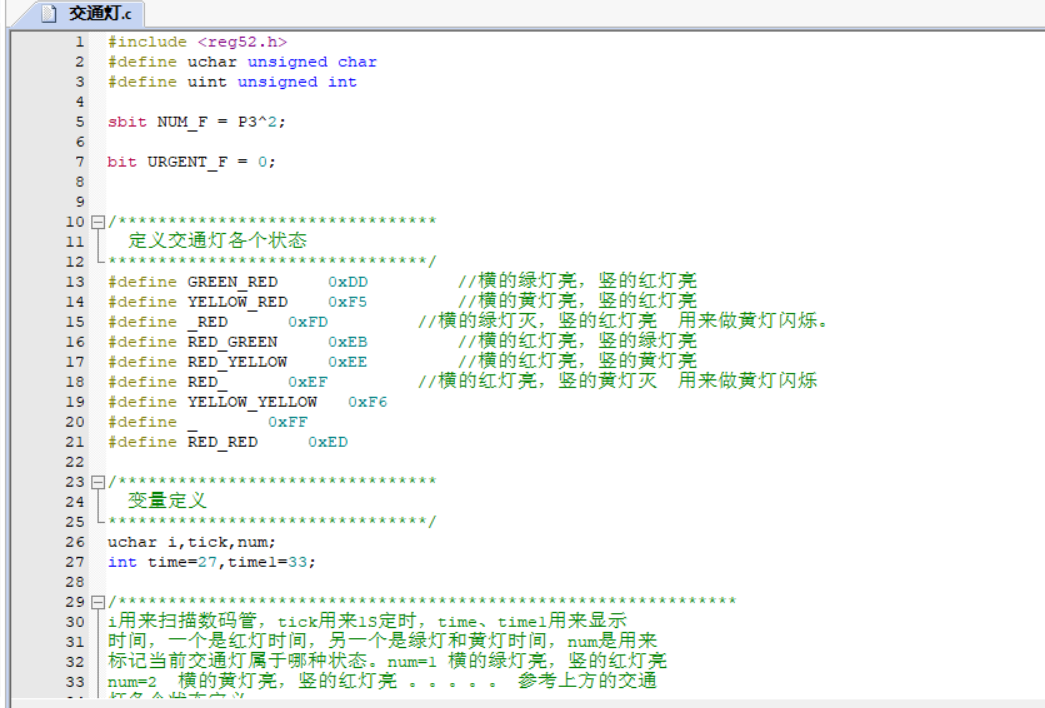

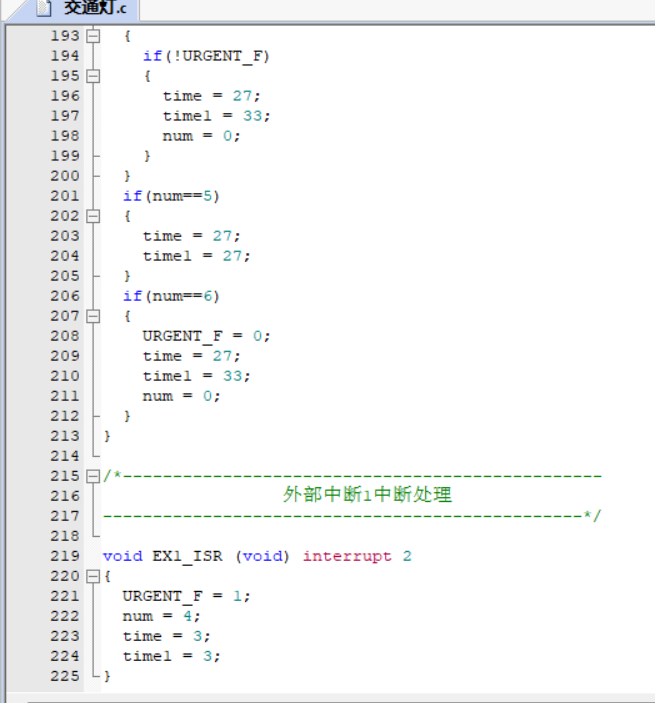

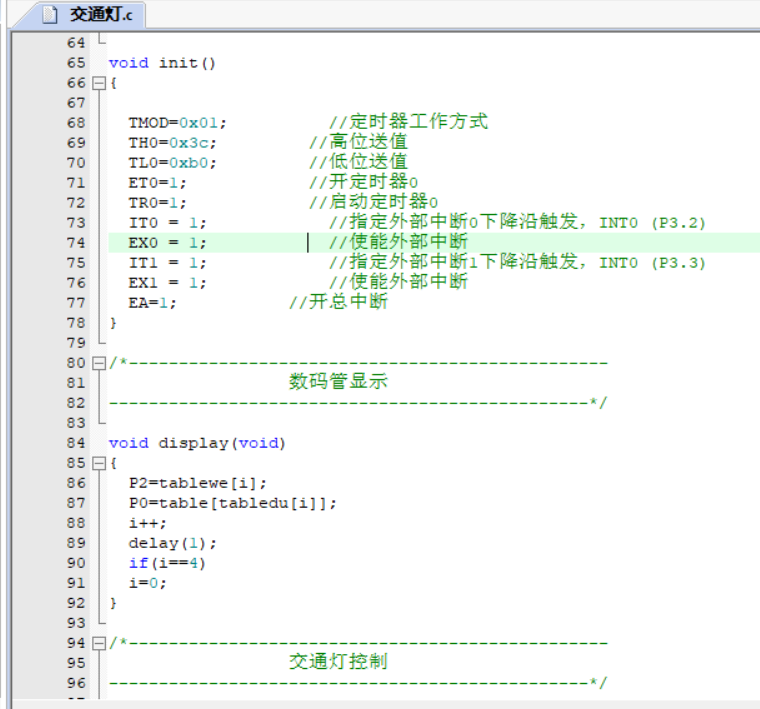

图 3红黄绿交通灯代码

 4图 5

图 6红黄绿交通灯代码

图 7红黄绿交通灯代码

1. 1. 1. 程序说明：

代码首先进行系统初始化，配置定时器 0 为 50ms 定时（初值 0x3CB0，模式 1），使能定时器中断并启动，同时将外部中断 0（P3.2）和 1（P3.3）设为下降沿触发并使能，打开总中断。主循环中根据当前状态 num 更新数码管显示内容，东西方向时间在 num=0/1 时显示在左两位、南北在右两位，反之则交换，通过动态扫描（i 索引循环选通 4 位数码管，段码送 P0 口、位选送 P2 口，延时 1ms）实现数字显示。灯控函数 light () 根据 num 值设置 P1 口输出，如 num=0 为东西绿灯南北红灯、num=1 为东西黄灯闪烁（tick<8 时亮黄灯，否则灭），num=4 为紧急状态全黄灯闪烁等。定时器 0 中断每 50ms 触发一次，tick 计数到 34（1.7 秒）时重置并让 time 和 time1 减 1，time 为 - 1 时触发状态切换标志 NUM_F。外部中断 0 用于手动切换状态，num 递增后根据不同状态设置对应时间（如 num=2 时南北绿灯时间 27、东西红灯 33），外部中断 1 触发紧急状态，设置 URGENT_F 标志、num=4、时间 3 秒使全黄灯闪烁。

1. 1.  系统调试与结论

一开始是无法检测单片机，然后用同学的单片机检测了之后就可以检测到本组焊的单片机，烧录程序进去后，发现LED没有两灭转换和数码管计数关系不大，后来经过重复调试，调整接线，成功实现了LED灯的两灭转换关系

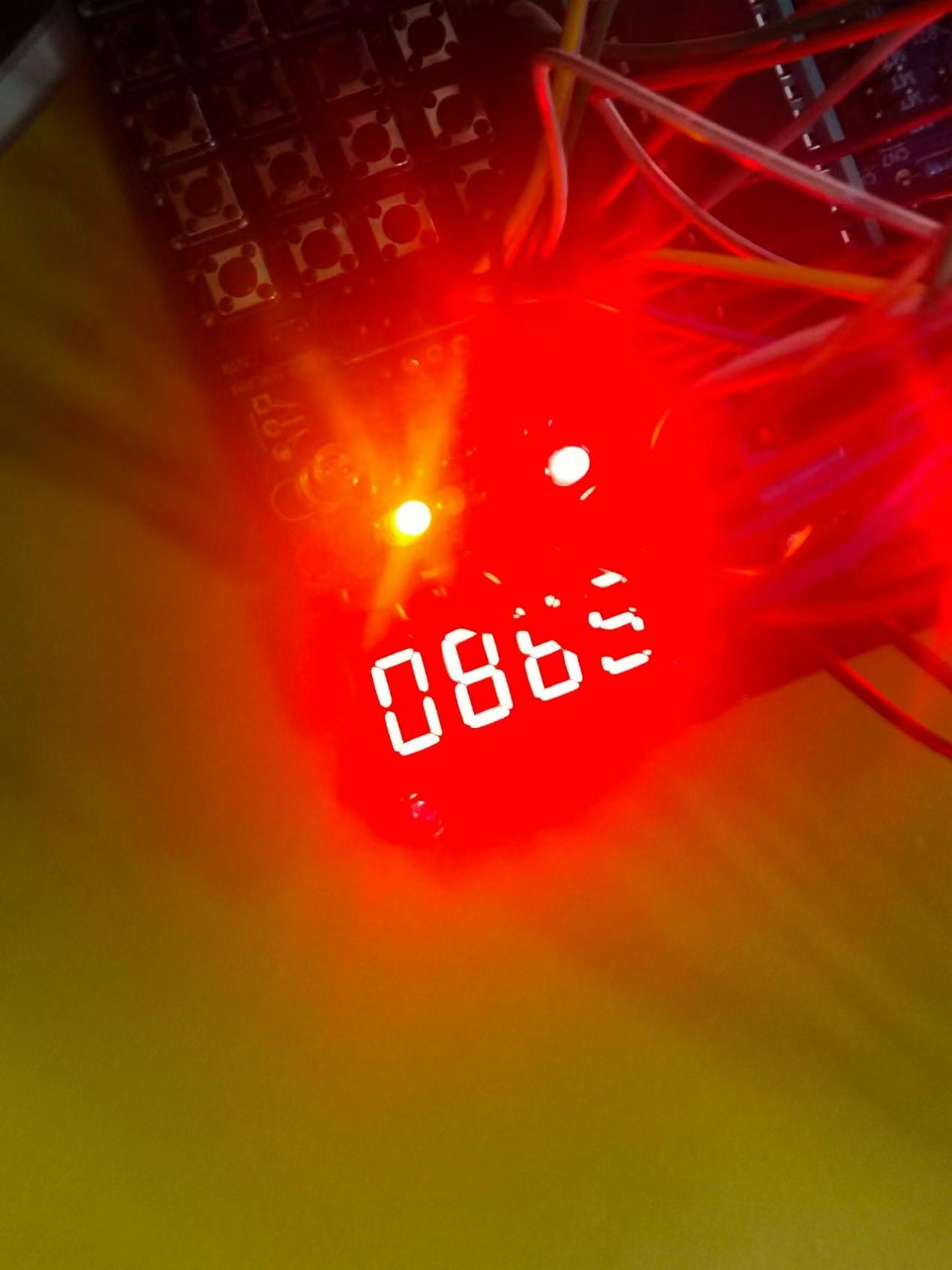

图 8硬件
