rip的基础配置实验

实验要求

1、R1--R3地址为192.68.10/24;请合理分配
2、R3的环回为3.3.3.0/24，该网段不能在rip中宣告
3、整个网络使用RIPV2，全网可达，路由表汇总，放置环路，保障更新安全，加快收敛速度

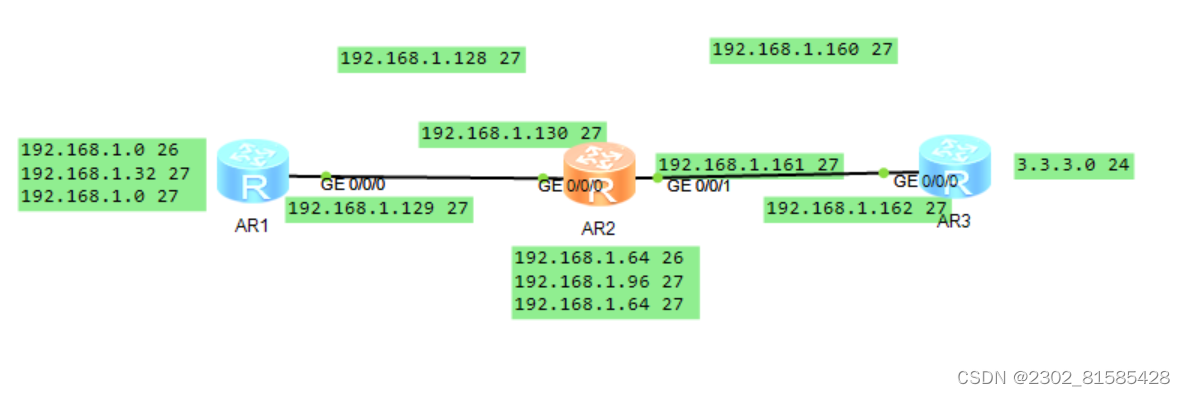

实验拓扑图:这个拓扑图我已经把ip给划分好了

先配置rip

配置命令：RIP只能宣告主类

[r1]rip 1  启动时可以定义进程号，仅具有本地意义；若不指定进程号，默认为1；

[r1-rip-1]

[r1-rip-1]version 1 选择版本1

[r1-rip-1]version  2  或者选择版本2

宣告：RIP宣告主类网段，之后路由器在本地所有接口，寻找处于被宣告主类的ip地址；

若本地接口地址属于被宣告主类，那么该接口被选中；  被选中接口存在两个规则；

1. 激活--该接口可以收发rip 的更新信息

2、路由-该接口的信息可以被告知给本地邻居

[r1-rip-1]network  1.0.0.0

[r1-rip-1]network  172.16.0.0

[r1-rip-1]network  192.168.1.0

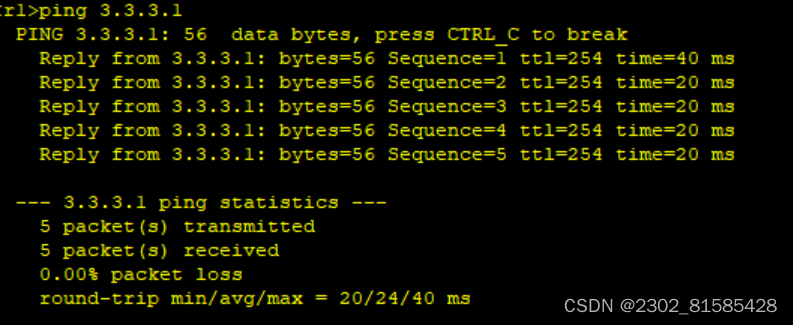

接着解决第二个问题：R3的环回为3.3.3.0/24，该网段不能在rip中宣告

为了解决这个问题我们需要缺省路由，不过在rip里面我们只需要给r3配置一条指令：

[r3]rip

[r3-rip-1]default-route originate

解决三：

路由表汇总;这个使用

1. 2的手工汇总--在更新源路由器上，本地所有更新发出的接口上进行配置即可

[r2-GigabitEthernet0/0/0]int g0/0/1

[r2-GigabitEthernet0/0/1]rip summary-address 2.2.2.0 255.255.254.0

保障更新安全：

在直连邻居的接口上配置

[r1]interface GigabitEthernet 0/0/0

[r1-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher 123456

加快收敛速度：

[r1]rip

[r1-rip-1]timers rip 30 180 300
