VLAN综合实验报告

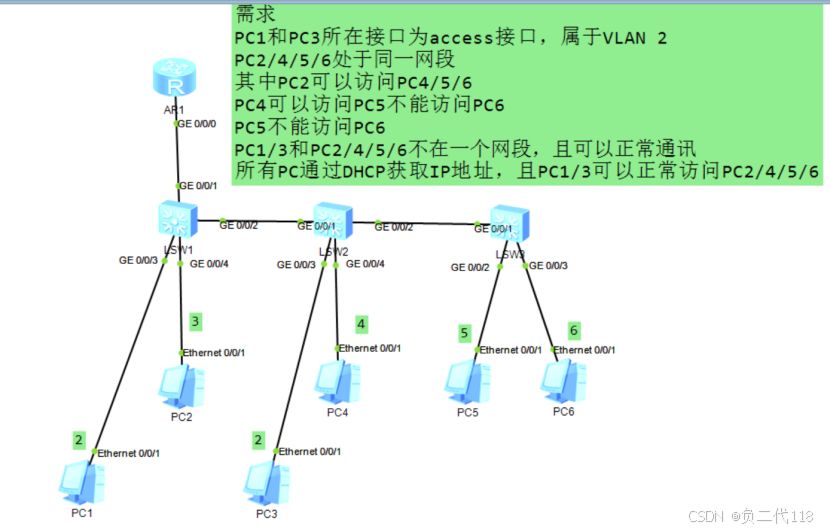

1. 实验拓扑：
2.
3. 实验需求：

1、PC1和PC3所在接口为access接口，属于VLAN 2

2、PC2/4/5/6处于同一网段

其中PC2可以访问PC4/5/6

PC4可以访问PC5不能访问PC6

PC5不能访问PC6

3、PC1/3和PC2/4/5/6不在一个网段，且可以正常通讯

4、所有PC通过DHCP获取IP地址，且PC1/3可以正常访问PC2/4/5/6

1. 实验步骤-思路

实验需求解读

1. 首先PC1和PC3所在接口为access接口，属于VLAN 2，那么首先需求在SW1和SW2创建VLAN2，并且配置对应连接PC的接口链路类型为Access并放通VLAN 2
2. PC2/4/5/6处于同一网段，其中PC2可以访问PC4/5/6，PC4可以访问PC5不能访问PC6，PC5不能访问PC6

该需求需要通过配置VLAN标签，来达到控制二层流量转发的目的，

所以首先所有设备均需要创建VLAN 3 4 5 6

2.1 PC2可以访问PC4/5/6（PC1/3),首先利用接口PVID将PC2划分到VLAN3，能够访问PC4/5/6（PC1/3)那么就意味着PC2接口必须放通VLAN 2 3 4 5 6

并且因为是连接PC的接口所以必须保证流量不携带VLAN标签，所以选择将接口链路类型配置为hybrid，并且接口PVID配置为VLAN2

并放通不携带标签的数据

port hybrid pvid vlan 3

port hybrid untagged vlan  2 3 4 5 6

2.2 PC4可以访问PC5（PC1/2/3)不能访问PC6——同理需要将PC4对应接口PVID配置为VLAN4，并将接口链路类型配置为hybrid，并放通不携带标签的数据，这里不能放通VLAN6的数据，因为PC4不能访问PC6

port hybrid pvid vlan 4

port hybrid  untagged  vlan  2 3 4 5

2.3 PC5不能访问PC6

需要将PC5对应接口PVID配置为VLAN5，并将接口链路类型配置为hybrid，并放通不携带标签的数据，这里不能放通VLAN6的数据，因为PC5不能访问PC6

port hybrid pvid vlan 5

port hybrid  untagged  vlan  2 3 4 5

需要将PC6对应接口PVID配置为VLAN6，并将接口链路类型配置为hybrid，并放通不携带标签的数据，这里不能放通VLAN4 5的数据，因为PC6不允许访问PC4 PC5

port hybrid pvid vlan 5

port hybrid  untagged  vlan  2 3 6

2.4同时因为需要利用VLAN标签控制二层流量，那么必须对数据进行区分，所以所有交换机相连链路均配置TRUNK并放通VALN23456

配置

1. 1. 配置VLAN

3.1.1创建VLAN

[sw1]vlan batch  2 3 4 5 6

3.1.2接口放通vlan

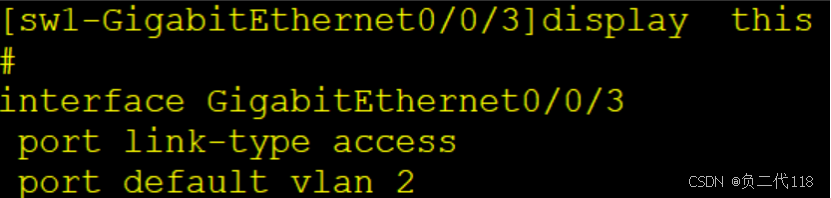

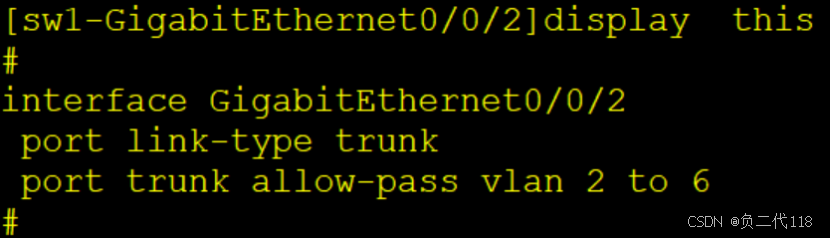

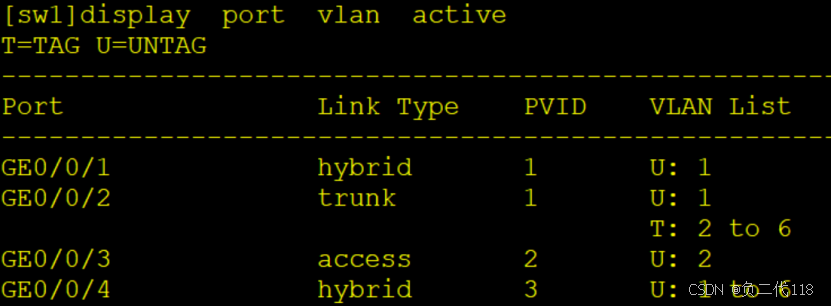

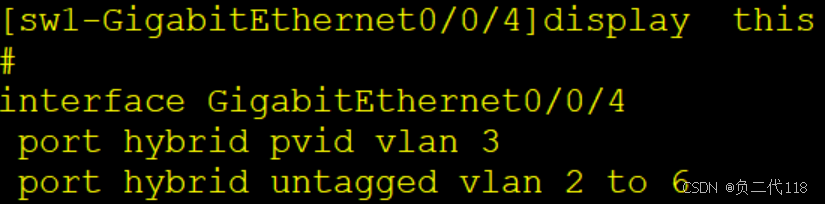

SW-1配置截图

[Huawei]sys SW1

[SW1]vlan batch 2 3 4 5 6

[SW1]interface g 0/0/3

[SW1-Gigabitithernet0/0/3]port link-type access

[SW1-GigabitEthernet0/0/3]port default vlan2

[SW1-GigabitEthernet0/0/3]q

[SW1]interface g 0/0/4

[SW1-GigabitEthernet0/0/4]port link-type hybrd

[SW1-GigabitEthernet0/0/4]port hybrid pvid vlan3

[SW1-GigabitEthernet0/0/4]port hybrid untagged vlan 2 3 4 5 6

[SW1-GigabitEthernet0/0/4]q

[SW1-GigabitEthernet0/0/2]port link-type trunk

[SW1-GigabitEthernet0/0/2]port trunk allow-pass vlan 2 3 4 5 6

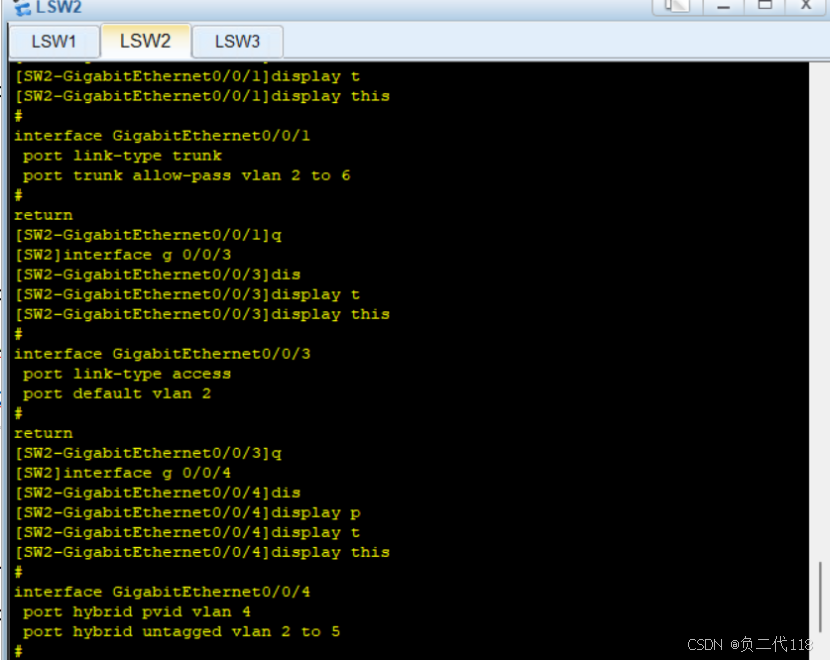

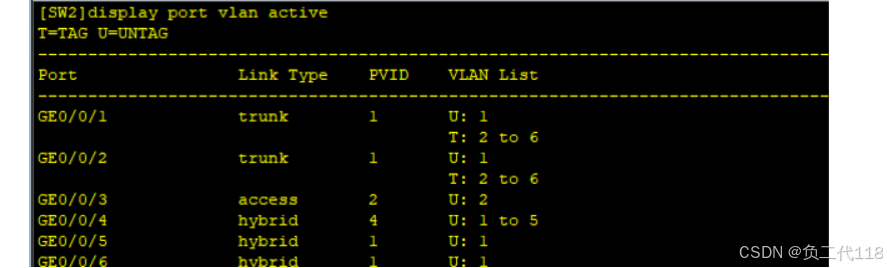

SW-2配置截图

[SW2]vlan batch 2 3 4 5 6

[SW2]interface g 0/0/3

[SW2-GigabitEthernet0/0/3]port link-type acceSS

[SW2-GigabitEthernet0/0/3]port default vlan 2[SW2]interface g 0/0/4

[SW2-GigabitEthernet0/0/4]port link-type hybrid

[SW2-GigabitEthernet0/0/4]port hybrid pvid vlan 4

[SW2-GigabitEthernet0/0/4]port hybrid untagged vlan 2 3 4 5

[SW2]interface g 0/0/1

[SW2-GigabitEthernet0/0/1]port link-type trunk

[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3 4 5 6

[SW2-GigabitEthernet0/0/1]q

[SW2]interface GigabitEthernet 0/0/2

[SW2-GigabitEthernet0/0/2]port link-type trunk

[SW2-GigabitEthernet0/0/2]port trunk allow-pass vlan 2 3 4 5 6

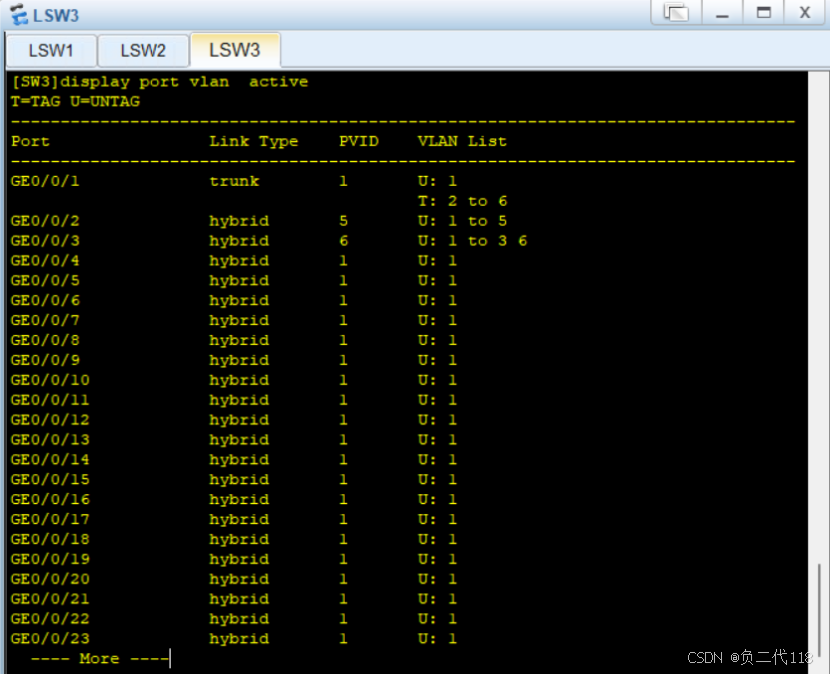

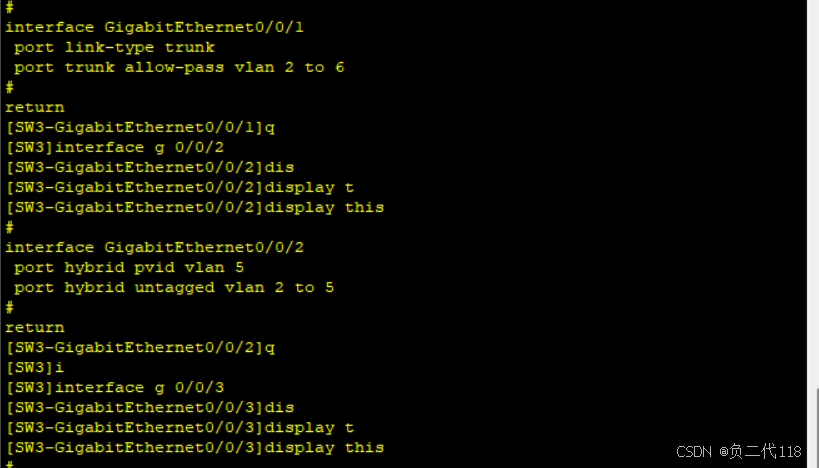

SW3-配置截图

[SW3]vlan b

[SW3lvlan batch 2 3 4 5 6

[SW3]interface g 0/0/2

[SW3-GigabitEthernet0/0/2]port link-type hybrid

[SW3-GigabitEthernet0/0/2]port hybrid untagged vlan 2 3 4 5

[SW3-GigabitEthernet0/0/2]port hybrid pvid vlan 5

[SW3-GigabitEthernet0/0/2]q

[SW3]int

[SW3]interface g 0/0/3

[SW3-GigabitEthernet0/0/3]port link-type hybrid

[SW3-GigabitEthernet0/0/3]port hybrid pvid vlan 6

[SW3-GigabitEthernet0/0/3]port hybrid untagged vlan 2 3 6

[SW3-GigabitEthernet0/0/3]q

[SW3]interface g 0/0/1

[SW3-GigabitEthernet0/0/1]port link-type trunk

[SW3-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3 4 5 6

3.2所有PC通过DHCP获取IP地址，且PC1/3可以正常访问PC2/4/5/6

实验需求解读

因为网络中存在两个广播域（其中PC1/PC3属于一个广播域，其中PC2/4/5/6 属于一个广播域）所以路由器需要两个接口分别服务两个广播域，这里简单规划网络：

PC2/4/5/6—192.168.1.0/24

PC1/PC3—192.168.2.0/24

并且为了满足所有PC均可通过DHCP获取IP地址需求，选择路由器物理接口服务与PC2/4/5/6,选择路由器子接口服务PC1/PC3

配置

3.2.1路由器接口配置IP地址

<Huawei>sys

Enter system view, return user view with Ctrl+Z

[Huawei]

[Huaweilsys R1

[R1]interface g 0/0/0

[R1-GigabitEthernet0/0/0]ip address 192.168.2

254 24

[R1-GigabitEthernet0/0/0]g

[R1]interface GigabitEthernet 0/0/0.1

[R1-GigabitEthernet0/0/0.1]ip address 192.168.1.254 24

[R1-GigabitEthernet0/0/0.1]dot1g termination vid 2

[R1-GigabitEthernet0/0/0.1]arp broadcast enabl8

[R1-GigabitEthernet0/0/0.1ldisplay this

[V200R003C00]

#

interface GigabitEthernet0/0/0.1

dot1g termination vid 2

ip address 192.168.1.254 255.255.255.0

arp broadcast enable

#

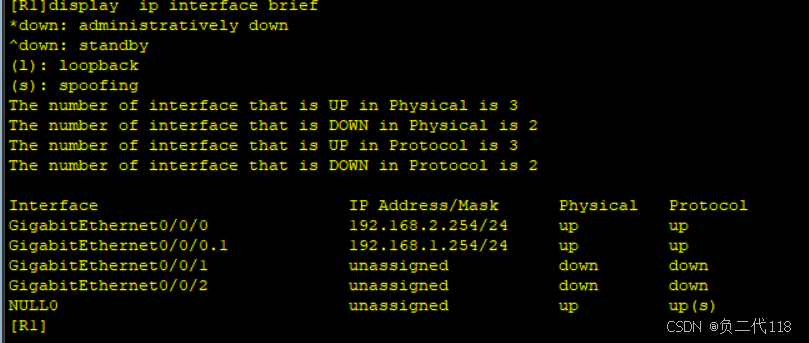

<R1>display  ip interface brief-需截图

3.2.2配置DHCP服务，这里需要创建两个地址池塘

[R1ldhcp enable

[R1]ip pool aa

[R1-ip-pool-aa]network 192.168.1.0 mask 24[R1-ip-pool-aa]gateway-list 192.168.1.254

[R1-ip-pool-aa]dns-list 8.8.8.8

[R1-ip-pool-aa]q

[R1]interface g 0/0/0.1

[R1-GigabitEthernet0/0/0.1]dhcp select global

[R1]ip pool bb

[R1-ip-pool-bb]network 192.168.2.0 mask 24

[R1-ip-pool-bb]gateway-list 192.168.2.254

[R1-ip-pool-bb]dns-list 8.8.8.8

[R1-ip-pool-bb]q

[R1linterface GigabitEthernet 0/0/0

[R1-GigabitEthernet0/0/0]dhcp select global

[R1-GigabitEthernet0/0/0]q

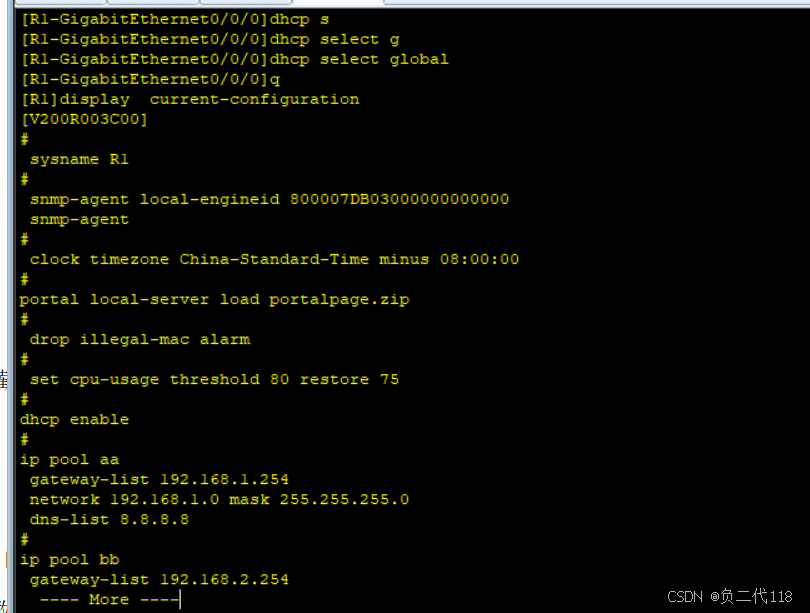

[R1]display  current-configuration---查看设备所有配置中截图DHCP地址池塘相关配置

重难点：交换机和路由器相连接口的处理，首先该接口需要放通PC123456的数据来到路由器，所以必须放通多股VLAN数据流，并且宏观上仅存在两个广播域的数据，所以选择让PC1/3属于VLAN2的数据依然携带标签转发，来到路由器接口会自动匹配子接口（子接口属于valn 2），PC2456的数据在放通时不携带标签转发，那么将视为纯粹的DHCP数据包将关联物理接口，就类似在没有VLAN之前PC获取IP地址的流程

[sw1]interface GigabitEthernet  0/0/1

[sw1-GigabitEthernet0/0/1]port link-type hybrid

[sw1-GigabitEthernet0/0/1]port hybrid  untagged  vlan  3 4 5 6

[sw1-GigabitEthernet0/0/1]port hybrid  tagged  vlan  2

1. 结果验证

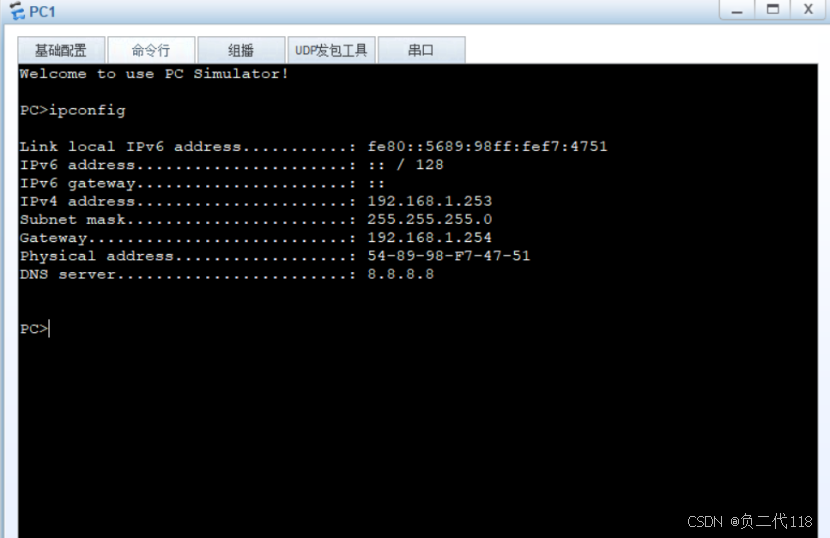

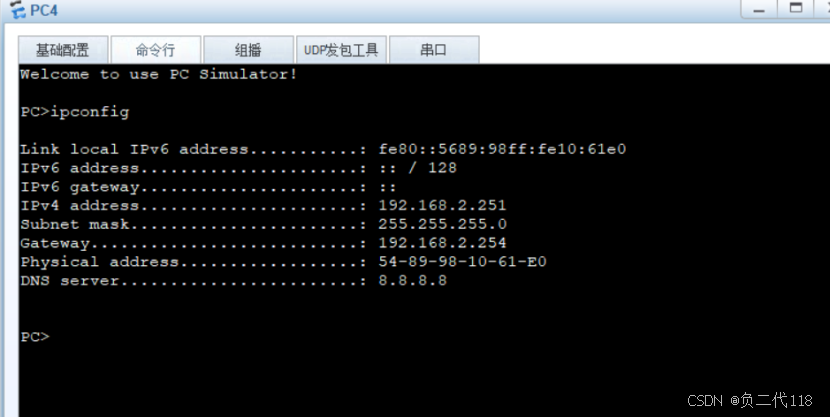

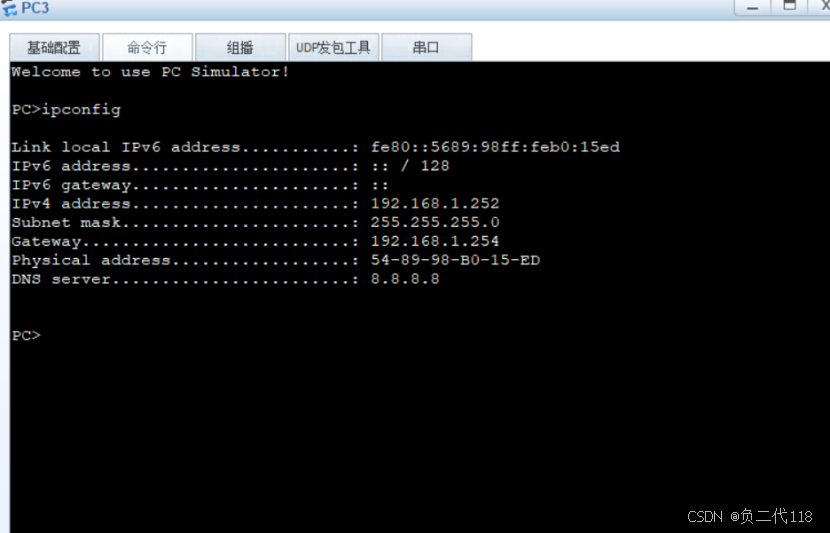

PC1获取IP地址-示例

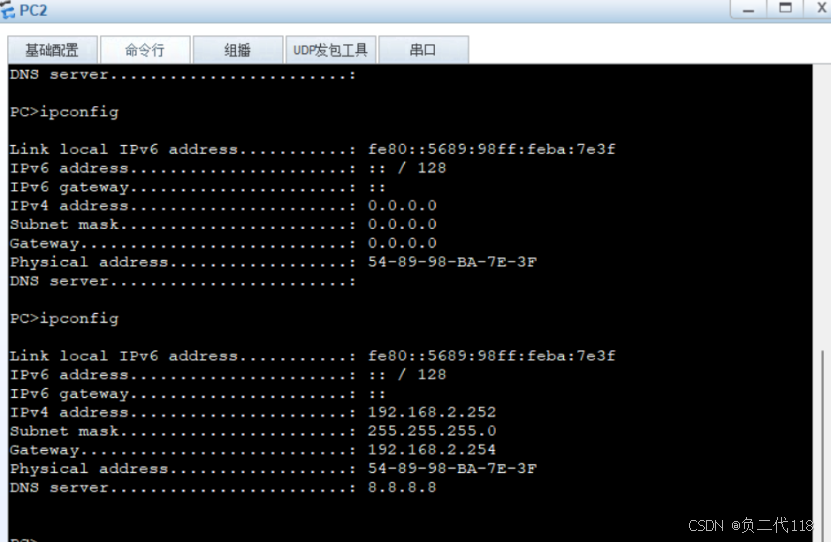

PC2

PC3

PC4

PC5

PC6

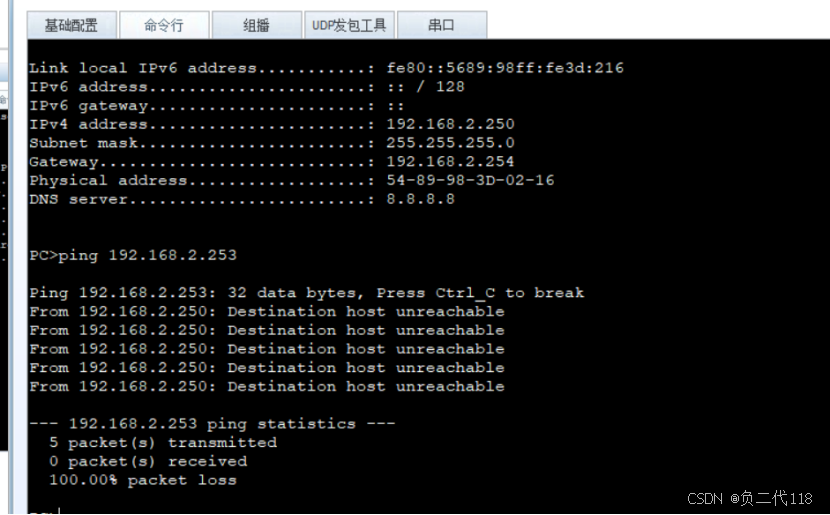

测试连通性

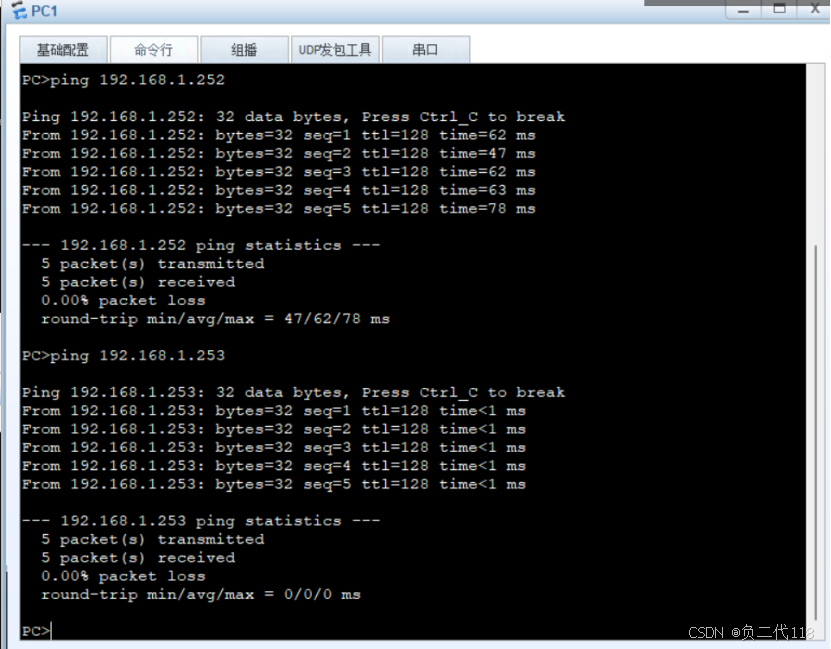

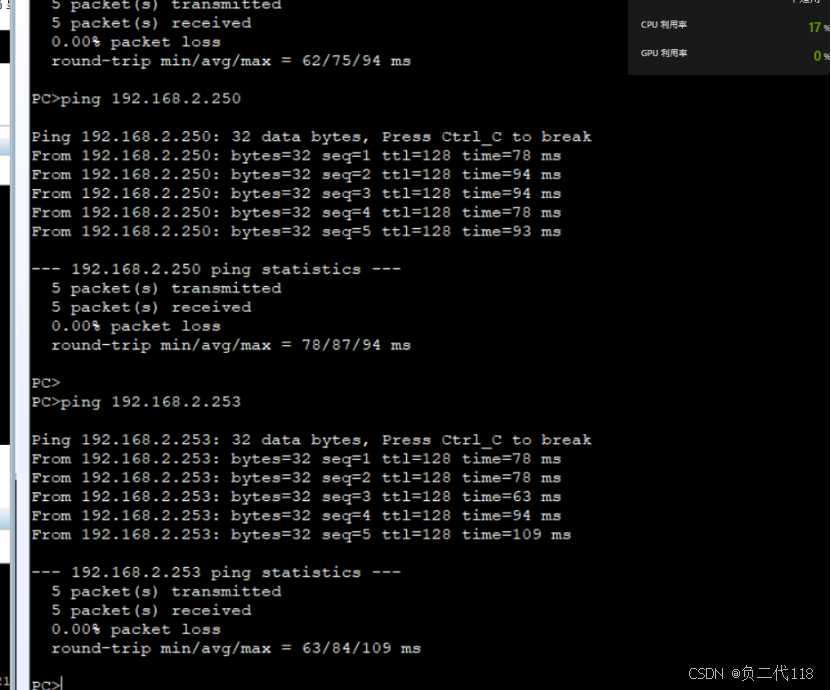

PC1-可以正常访问PC3/PC6（PC245）-示例

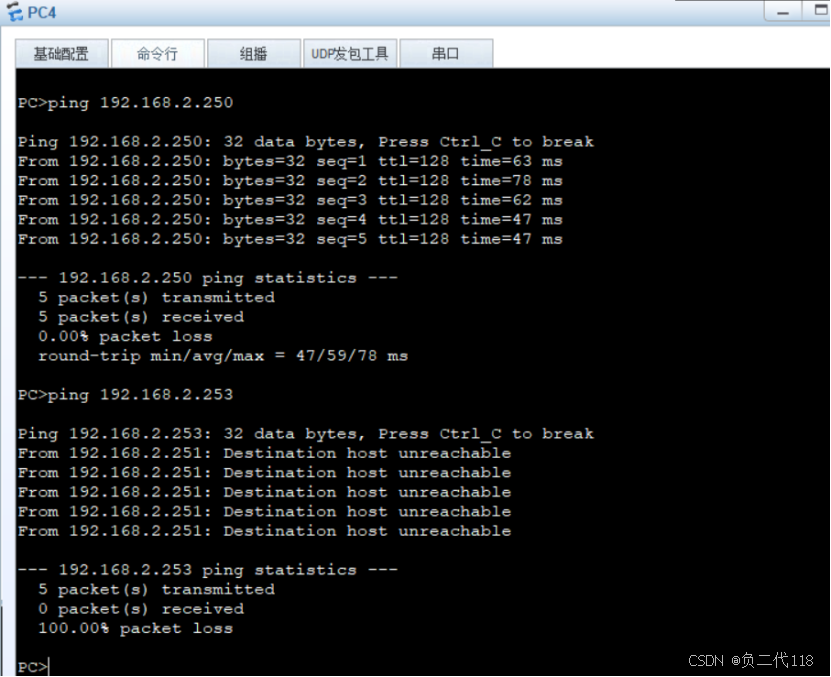

PC4可以访问PC5不能访问PC6

PC2可以访问PC4/5/6

PC5不能访问PC6
