ping通原理（1）

arp概念：

ARP（地址解析协议，Address Resolution Protocol）是一种网络协议，用于将网络层地址（如IPv4地址）转换为数据链路层地址（如MAC地址）。在局域网中，当一个设备需要与另一个设备通信时，它会使用ARP请求来查找目标设备的MAC地址，以便能够通过以太网等协议进行数据传输。ARP在以太网和IP网络中广泛应用。

免费arp：

当接口up/down或配置接口ip时都会进行dad

（DAD：duplicate address detection 重复地址检测,只要接口配置ipv4地址都要进行DAD，来确保ipv4的唯一性）

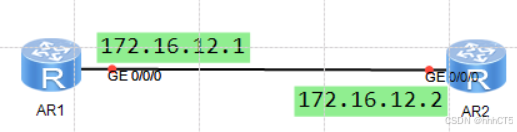

AR1：当AR1配置了g0/0/0口的ip地址时

arp-request|smac AR1 dmac FFFFFFFFFFFF(广播) type 0x0806 以太帧

------------------------------------------------------------------------------------------------->

  三层网络层      二层数据链路层                                                           化bit流从接口发出

arp-request封装：

sender mac AR1  ---源mac

sender ip :172.16.12.1 ---源ip

target mac 000000000000 -----目标mac

target ip 172.16.12.1  -----目标ip

AR2:当AR2收到了这个免费arp后

收到bit流

arp request | smac AR1 dmac FFFFFFFFFFFF type 0x0806 以太帧

格式化以太帧

1.读取二层头部====二层头部可以起到过滤数据的作用

如果是广播，dmac FFFFFFFFFFFF， 由于IG=1 所以是广播或者组播，读完确认是广播，收

如果是组播，dmac 01005e00001, 由于IG=1 所以是广播或者组播，读完确认是组播，看设备是否侦听此端口，如果不侦听，就不收

如果是单播，dmac 00005e00001 ,由于IG=0 所以是单播，读完之后对比是否是自己的入接口地址，如果是就是收，不是就不收。

2.如果收，检查type 由于type 0x0806 代表后面是arp的数据，二层头部拆除，提交数据给arp进程

3.arp进程，读取target ip ，检查target IP 是否是我自己如果是我自己的接口ip，地址冲突，回复arp-repry。如果不是我自己的接口ip ，则忽略

如果是AR2的接口ip，发送arp reply ：

AR1收到后：

arp reply | smac  AR2 dmac FFFFFFFFFFFF type 0x0806 以太帧

<--------------------------------------------------------------------------------------

arp reply 封装：

sender mac ：AC2

sender ip ：172.16.12.1

target mac ：000000000000

tatget ip ：172.16.12.1

格式化以太帧：

1.读取二层头部====二层头部可以起到过滤数据的作用

如果是广播，dmac FFFFFFFFFFFF， 由于IG=1 所以是广播或者组播，读完确认是广播，收

如果是组播，dmac 01005e00001, 由于IG=1 所以是广播或者组播，读完确认是组播，看设备是否侦听此端口，如果不侦听，就不收

如果是单播，dmac 00005e00001 ,由于IG=0 所以是单播，读完之后对比是否是自己的入接口地址，如果是就是收，不是就不收。

2.如果收，检查type 由于type 0x0806 代表后面是arp的数据，二层头部拆除，提交数据给arp进程

3.arp进程，发现是arp-reply ，target ip 是我的接口ip ，证明地址发生冲突，发生logg日志，接口不能用，报错通知管理员

本文为自己的理解
