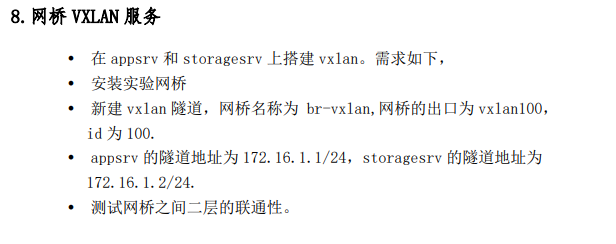

题目：

appsrv

yum install -y bridge-utils net-tools

brctl addbr br-vxlan

ip link set br-vxlan up

ip link add vxlan100 type vxlan id 100 remote 192.168.100.200 dstport 4789 dev ens33

ip link set vxlan100 up

brctl addif br-vxlan vxlan100

ip link add link vxlan100 name vxlan100.1 type vlan id 100

ifconfig vxlan100.1 172.16.1.1/24 up

storagesrv

yum install -y bridge-utils net-tools

brctl addbr br-vxlan

ip link set br-vxlan up

ip link add vxlan100 type vxlan id 100 remote 192.168.100.100 dstport 4789 dev ens33

ip link set vxlan100 up

brctl addif br-vxlan vxlan100

ip link add link vxlan100 name vxlan100.1 type vlan id 100

ifconfig vxlan100.1 172.16.1.2/24 up

最后测试

查看可以不可以获取对方的mac地址

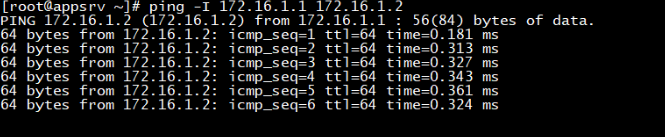

实现虚拟网卡之间的ping通
