DHCP协议和VRRP协议(eNSP模拟实例)

目录

1.DHCP协议

1.1 什么是DHCP协议？

1.2 DHCP的工作原理

1.3 DHCP(动态主机配置协议)报文类型​

1.4华为路由器DHCP有两种模式地址池（可分配的IP范围） ​

1.5 基于接口模式DHCP实例模拟.

 1.6 基于地址池实例模拟 ​

2.VRRP协议

2.1 什么是VRRP协议？

 2.2 VRRP基本概述

2.3 VRRP基本结构

2.4 状态机 ​

 2.5 VRRP主备备份工作过程 ​

2.6 VRRP主备路由器切换过程​

2.7VRRP联动功能​

 2.8VRRP负载分担工作过程 ​

2.9VRRP（eNSP模拟实例） ​

---

1.DHCP协议

1.1 什么是DHCP协议？

DHCP（Dynamic Host Configuration Protocol）即动态主机配置协议。它主要用于在 IP 网络中为客户端自动分配 IP 地址及其他相关网络配置参数，例如子网掩码、默认网关、DNS 服务器地址等。

1.2 DHCP的工作原理

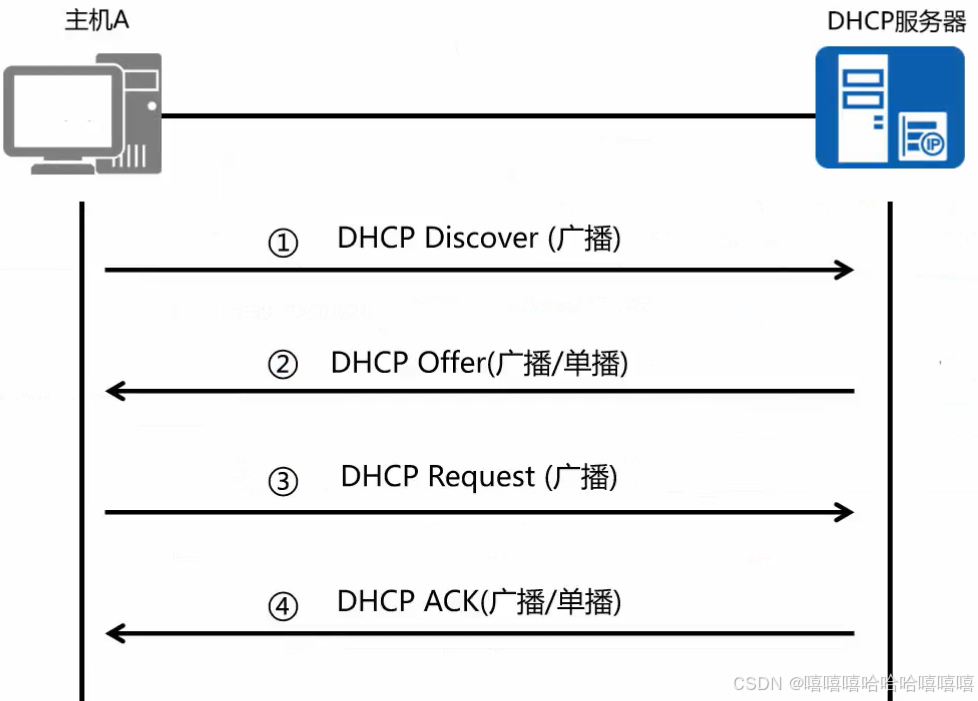

 工作流程：

主机A---------------------------------------->dhcp服务器

1.主机A开机后没有ip地址，会发送一个discover 报文寻找dhcp服务器

主机A<----------------------------------------dhcp服务器

2.在网络中有dhcp服务器的话，这个时候dhcp服务器就会响应主机A的请求，

回复offer 报文，并且offer 报文中携带配置信息

主机A---------------------------------------->dhcp服务器

3.主机A收到offer 报文后 会回复request 报文告诉dhcp服务器我收到了offer报文，并且使用了你提供

的IP地址

主机A<----------------------------------------dhcp服务器

4.dhcp服务器收到request 报文会回复一个ACK 报文 告诉主机A 可以使用

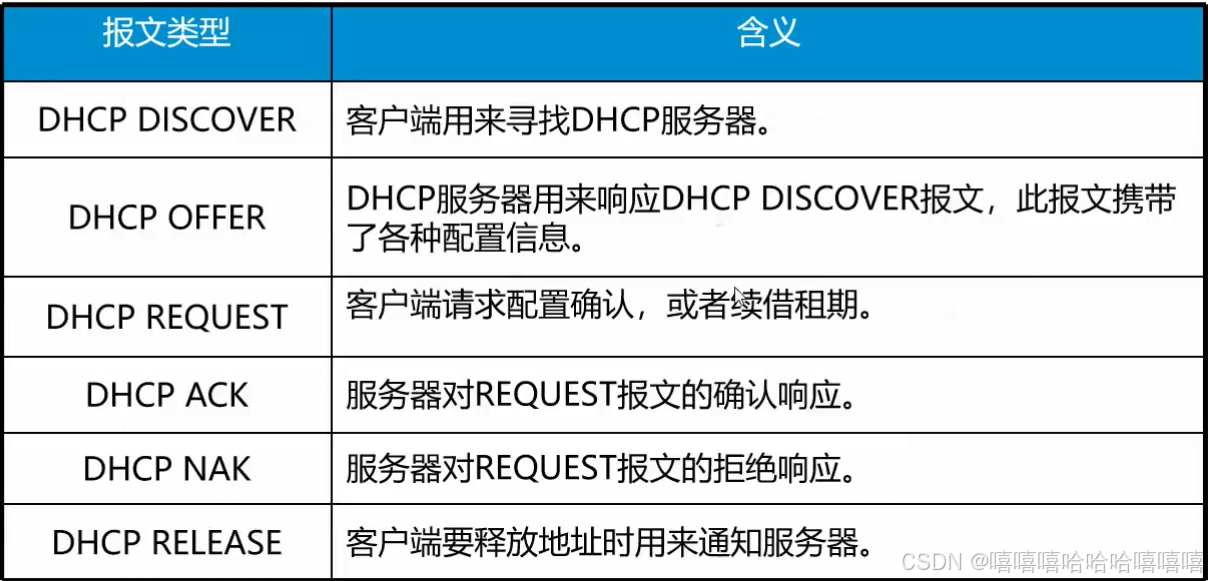

1.3 DHCP(动态主机配置协议)报文类型

注意：DHCP OFFER 报文中携带了IP地址、子网掩码、网关、DNS服务器地址

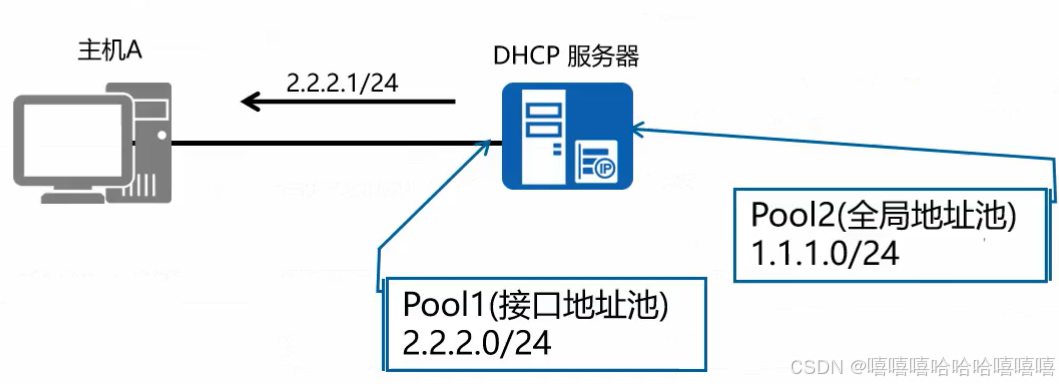

1.4华为路由器DHCP有两种模式地址池（可分配的IP范围）

 注意：接口地址池一般用于vlan,全局地址池则不用于vlan

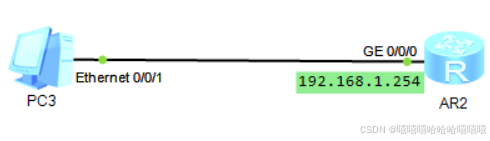

1.5 基于接口模式DHCP实例模拟.

 （1）配置AR2

<Huawei>sys  //进入系统模式
Enter system view, return user view with Ctrl+Z.
[Huawei]dhcp enable   //开启dhcp功能
Info: The operation may take a few seconds. Please wait for a moment.done.
[Huawei]int g0/0/0  //进入g0/0/0接口
[Huawei-GigabitEthernet0/0/0]ip add 192.168.1.254 24  //网关
Dec 18 2024 20:38:02-08:00 Huawei %%01IFNET/4/LINK_STATE(l)[1]:The line protocol
 IP on the interface GigabitEthernet0/0/0 has entered the UP state.
[Huawei-GigabitEthernet0/0/0]dhcp select interface  //选择接口模式
[Huawei-GigabitEthernet0/0/0]dhcp server lease day 10 hour 0 minute 0 //租期为10天
[Huawei-GigabitEthernet0/0/0]dhcp server dns-list 8.8.8.8 //设置dns服务器地址

 （2）配置pc3
