5G基站的建设与维护(中级)技能考核答题过程教学

1+X信雅达，5G基站建设与维护(中级)技能考核答题过程

以4K为例，其余智能电网和无人车同理。

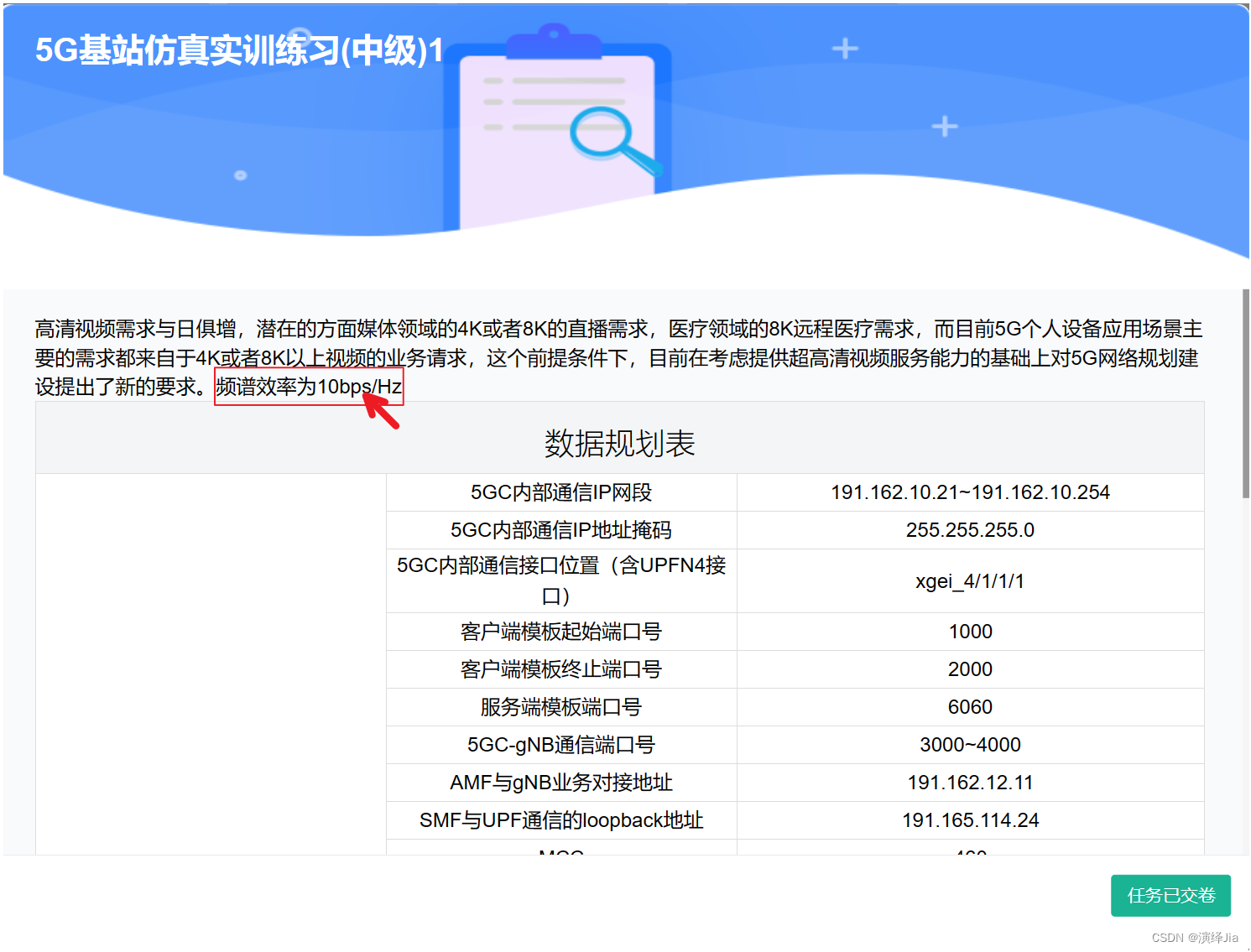

任务说明里是后续步骤中会使用到的数据。

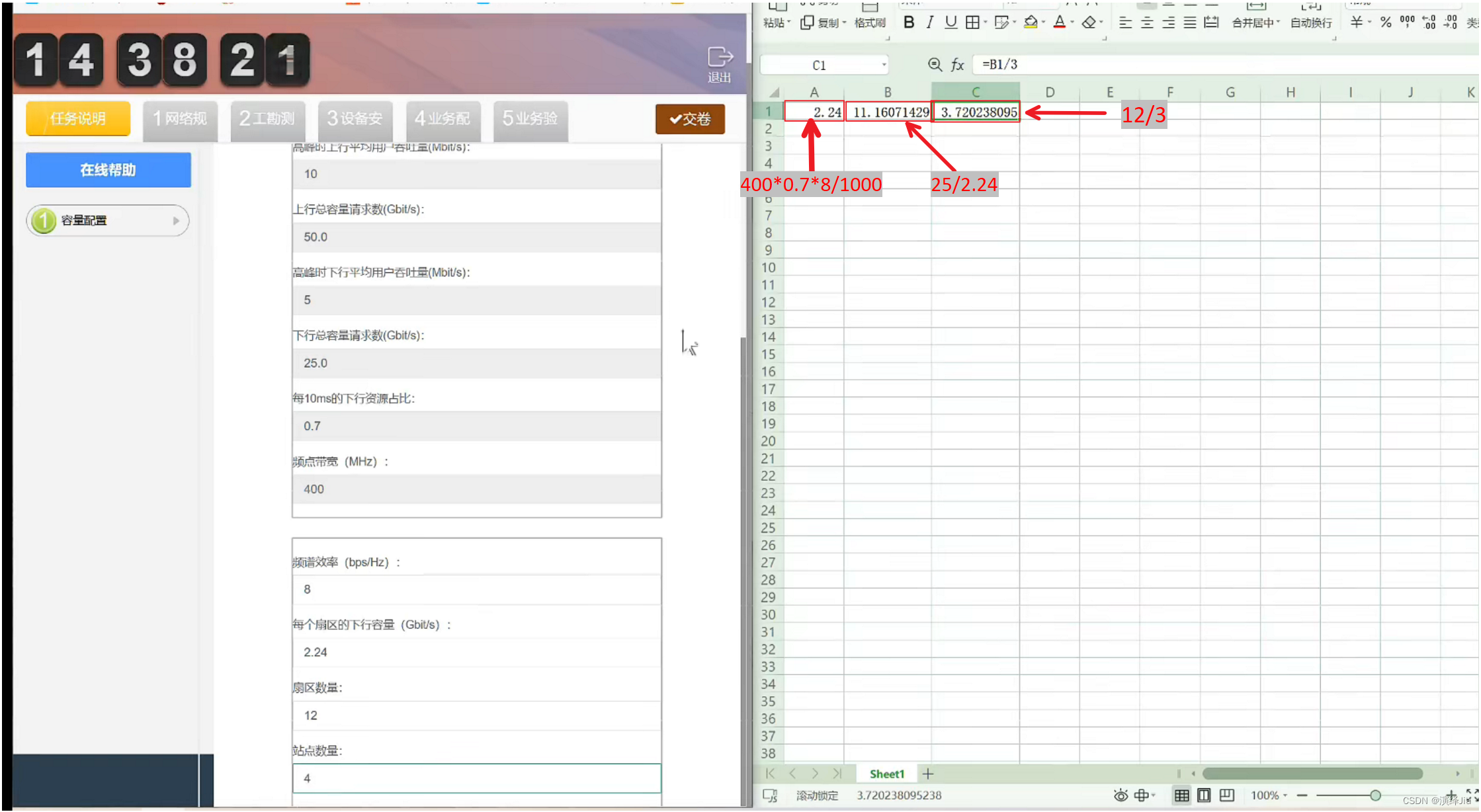

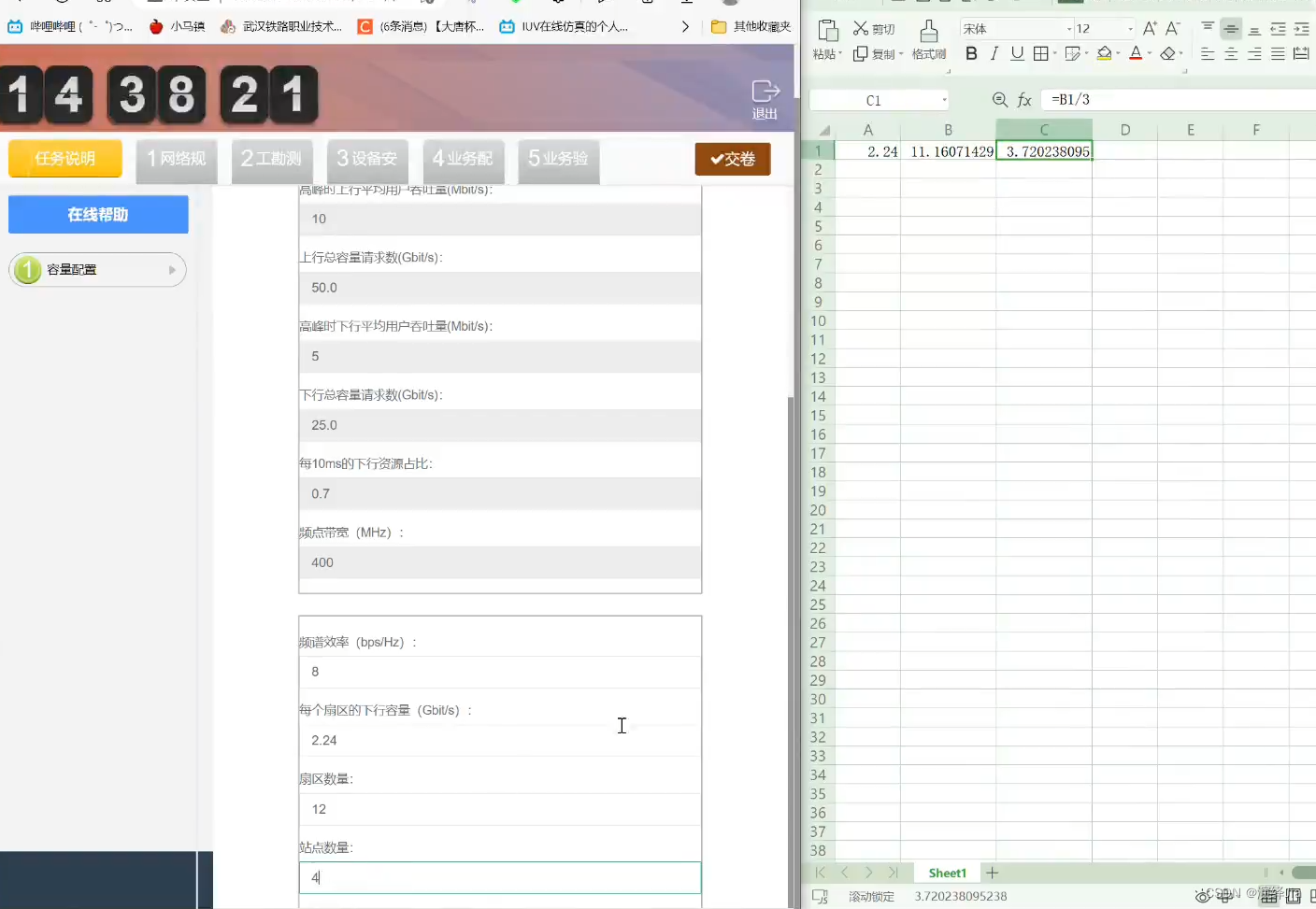

网络规划

①频谱效率：在任务说明中会有标注。如果没有，一般默认4k为8，无人车为9，智能电网为10。

②每个扇区的下行容量：频点带宽*频谱效率*每10ms的下行资源占比/1000

③扇区数量：下行总容量请求数/每个扇区的下行容量。（向上取整）

④站点数量：扇区数量/3。（向上取整）

工勘测量

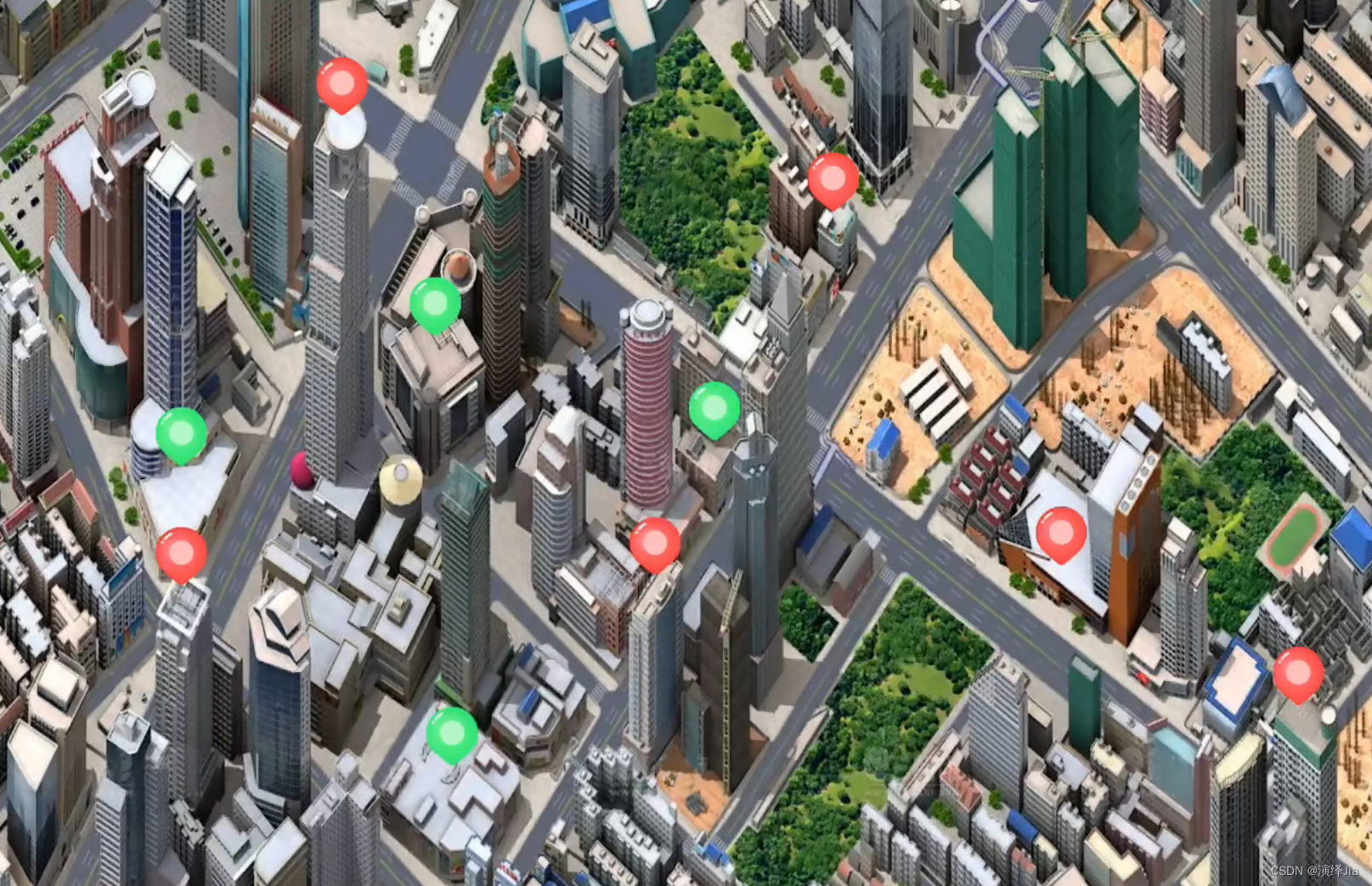

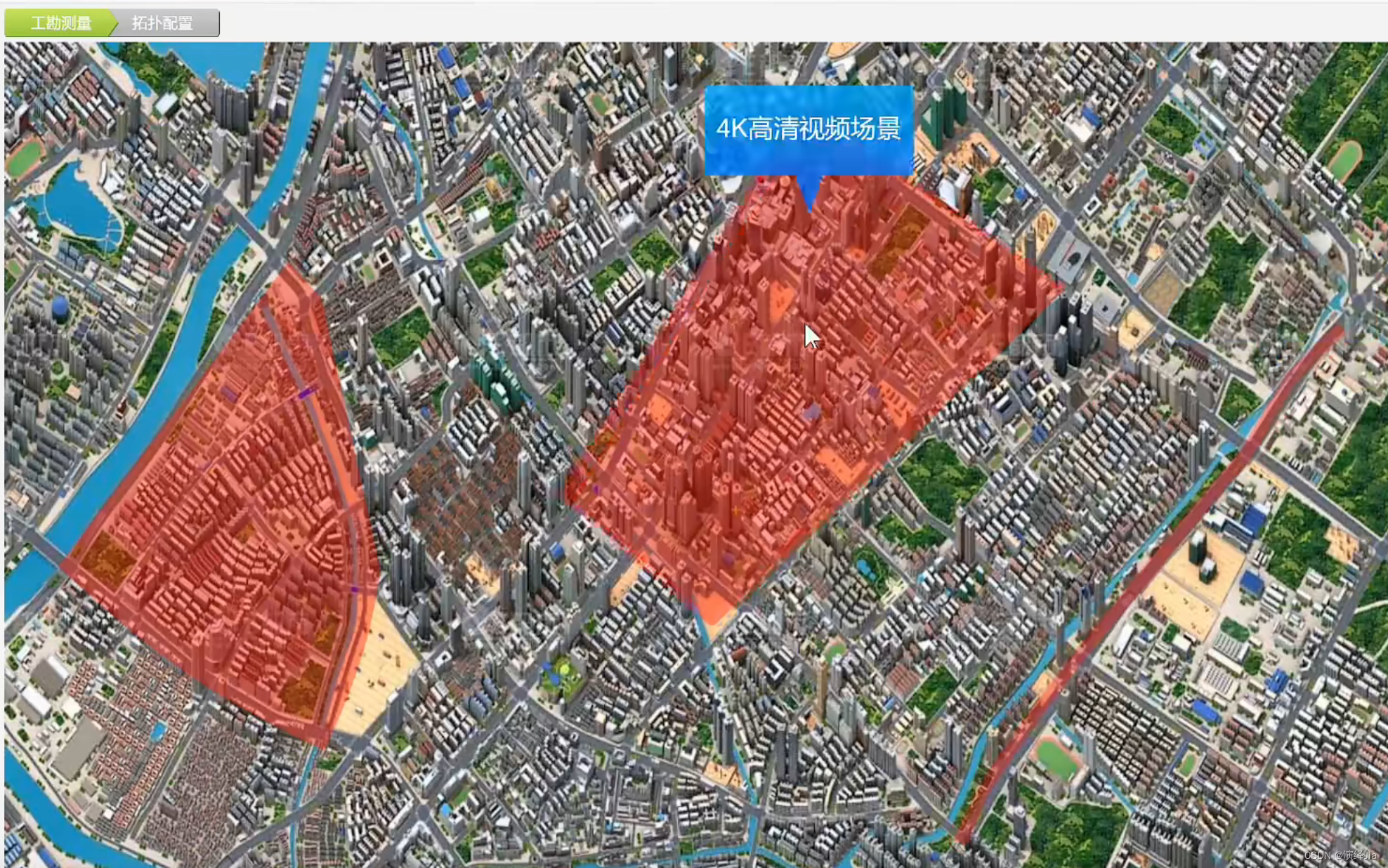

左边为智能电网场景，中间为4k场景，右边为无人车场景。选择4k场景。

  选址4k选择较低的点。如若选错，则会跳出该点不合适，并显示蓝色。

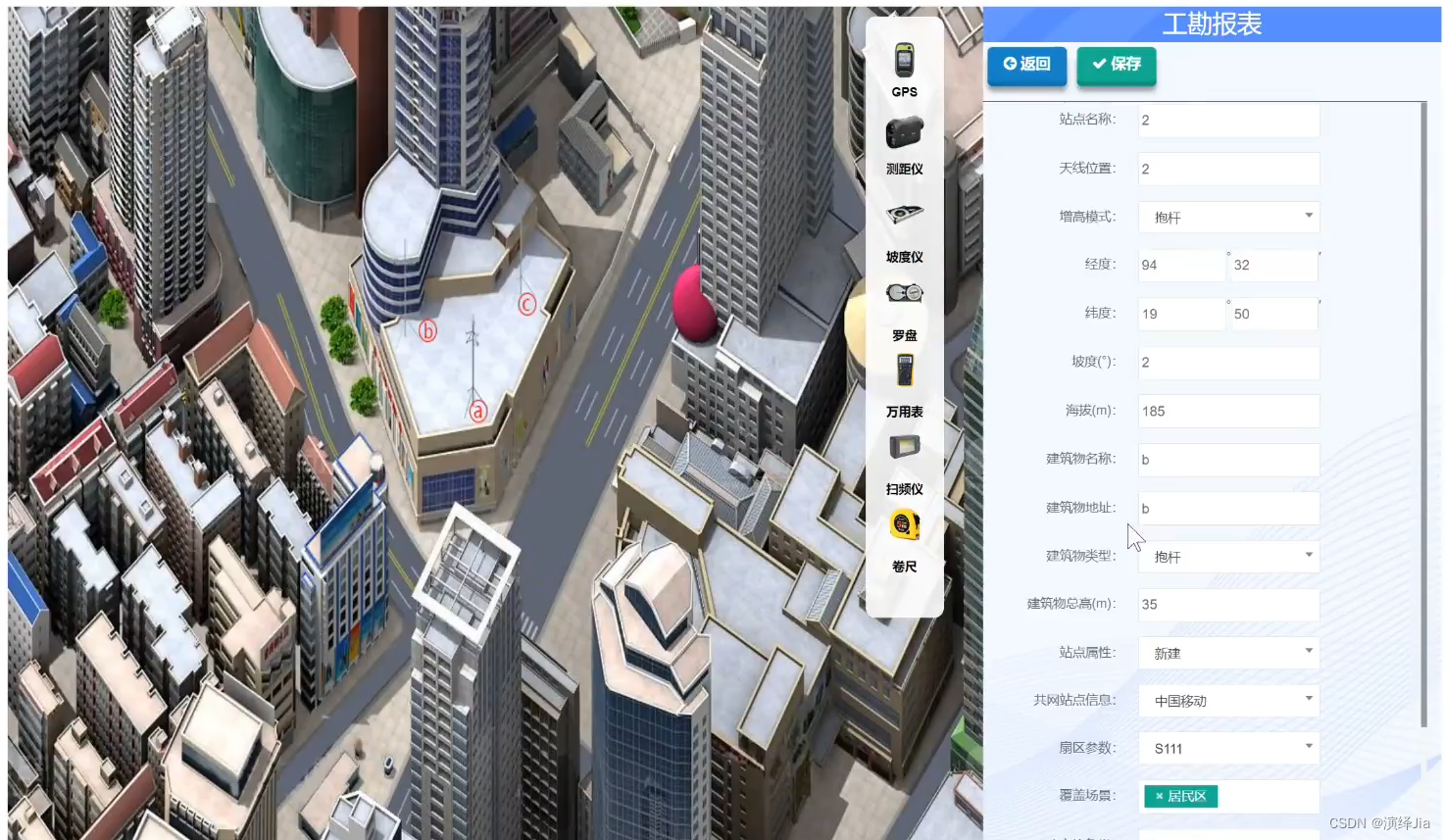

  运用工勘报表左侧的工具：GPS（测量经度纬度海拔）、测距仪（测量建筑物总高）、坡度仪（测量坡度）、罗盘（测量方位角），完成数据测量并填入表中，其中增高模式和建筑物类型：4k选择抱杆，无人车选择路灯塔，智能电网选择落地塔。

   站点名称、天线位置、建筑物名称、建筑物地址都是随便填写的，但是不能重复。站点属性都是新建，共网站点信息都是中国移动。扇区参数都是s111。

   覆盖场景4k为商业街、无人车为道路、智能电网为居民区。上传照片全选。

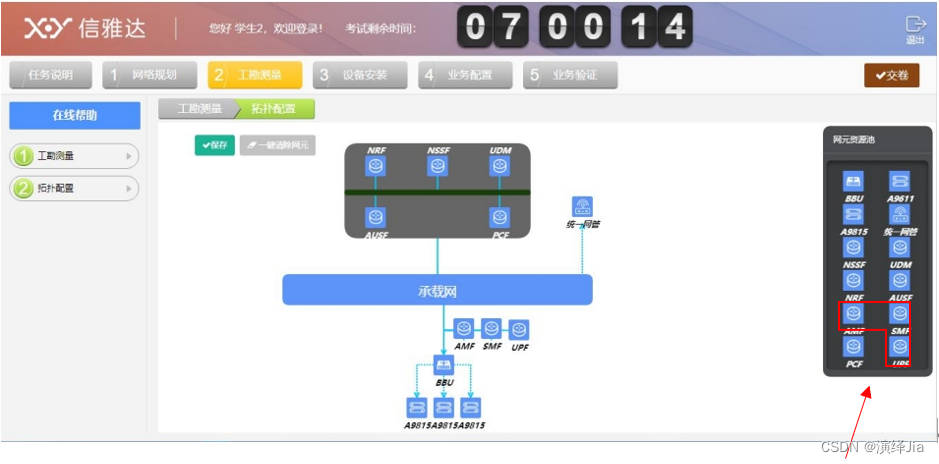

拓扑配置：

  4k和无人车都是A9815，而智能电网为A9611。

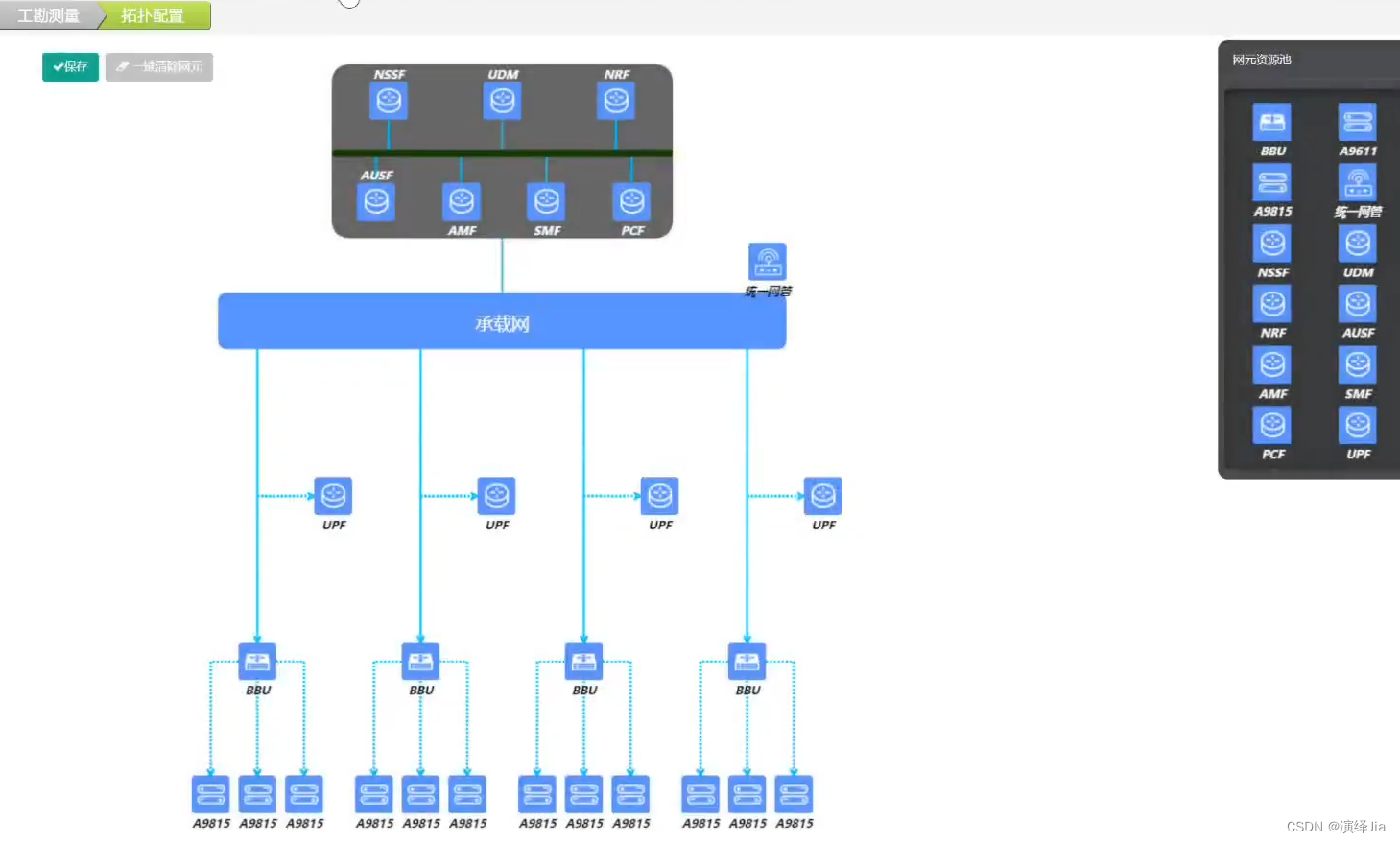

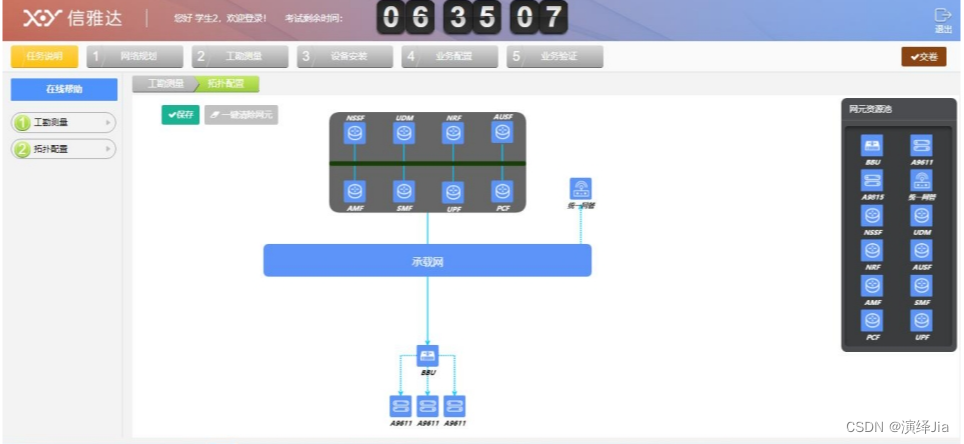

其次网络拓扑结构差异化点在于 4K 场景选择 UPF 下沉到 BBU 侧，无人车选择 AMF，UPF 和 SMF 下沉到 BBU 侧，智能电网核心网功能不做下沉。如图：

可以记为右下角“┓“三个

设备安装

安装前准备

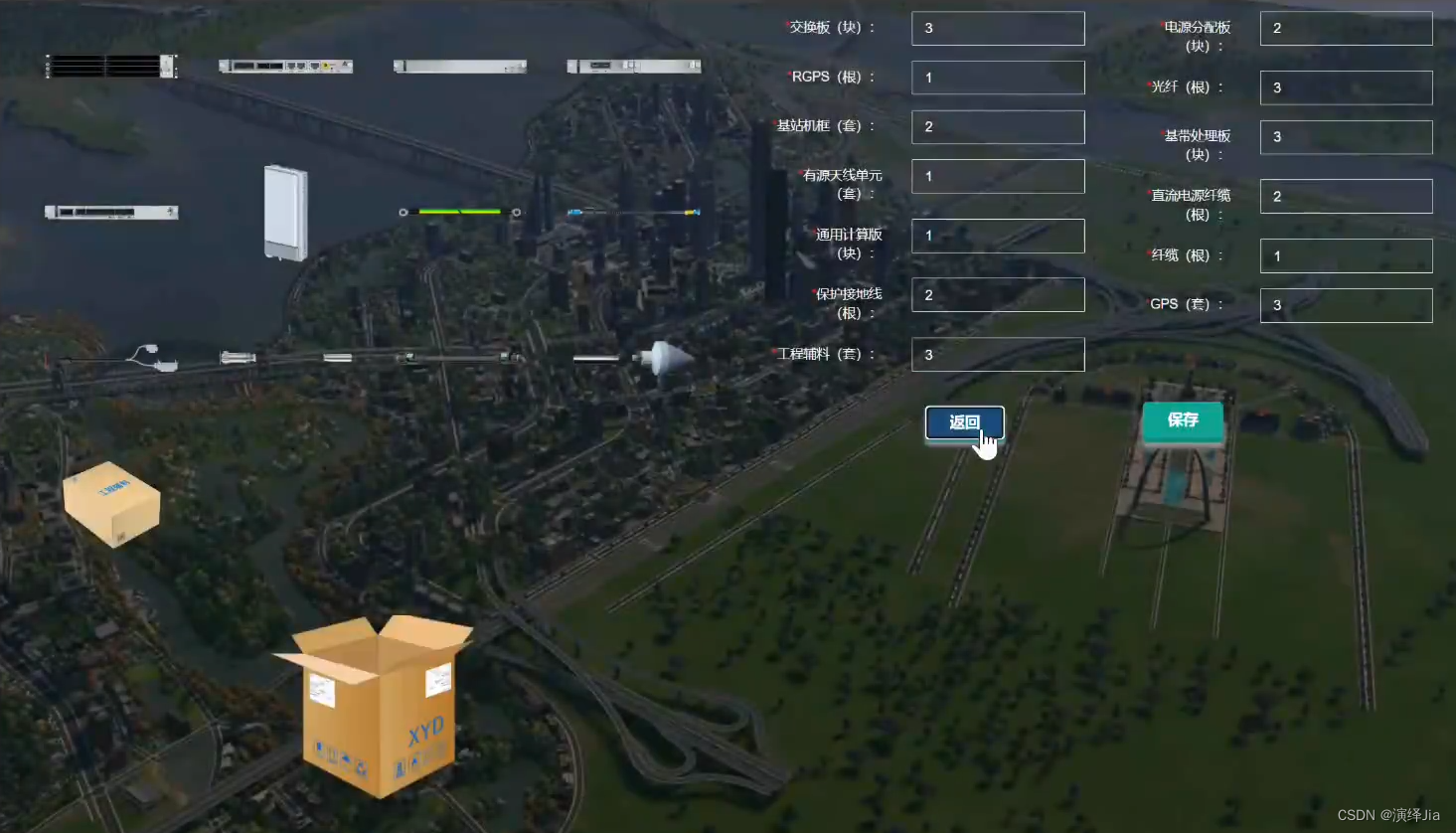

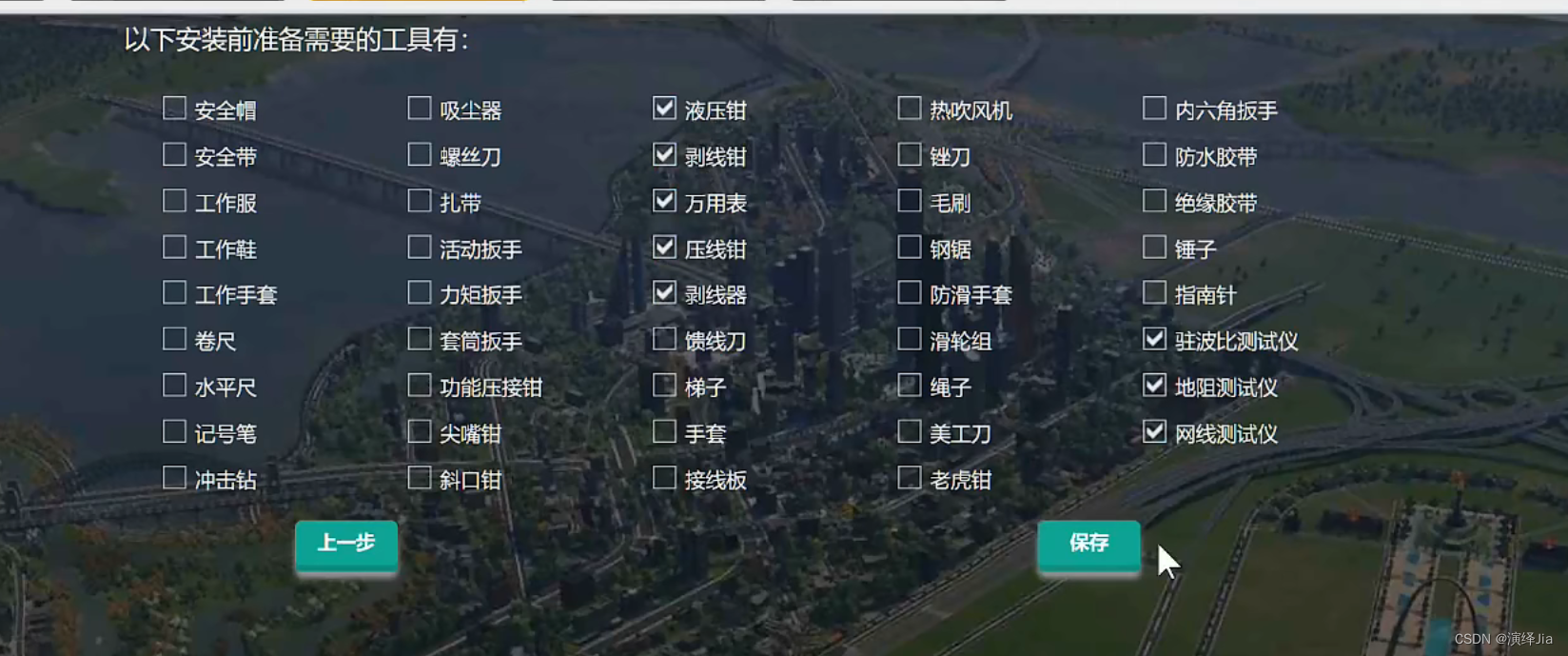

中间5个最后3个一定是对的，必须选择8个。

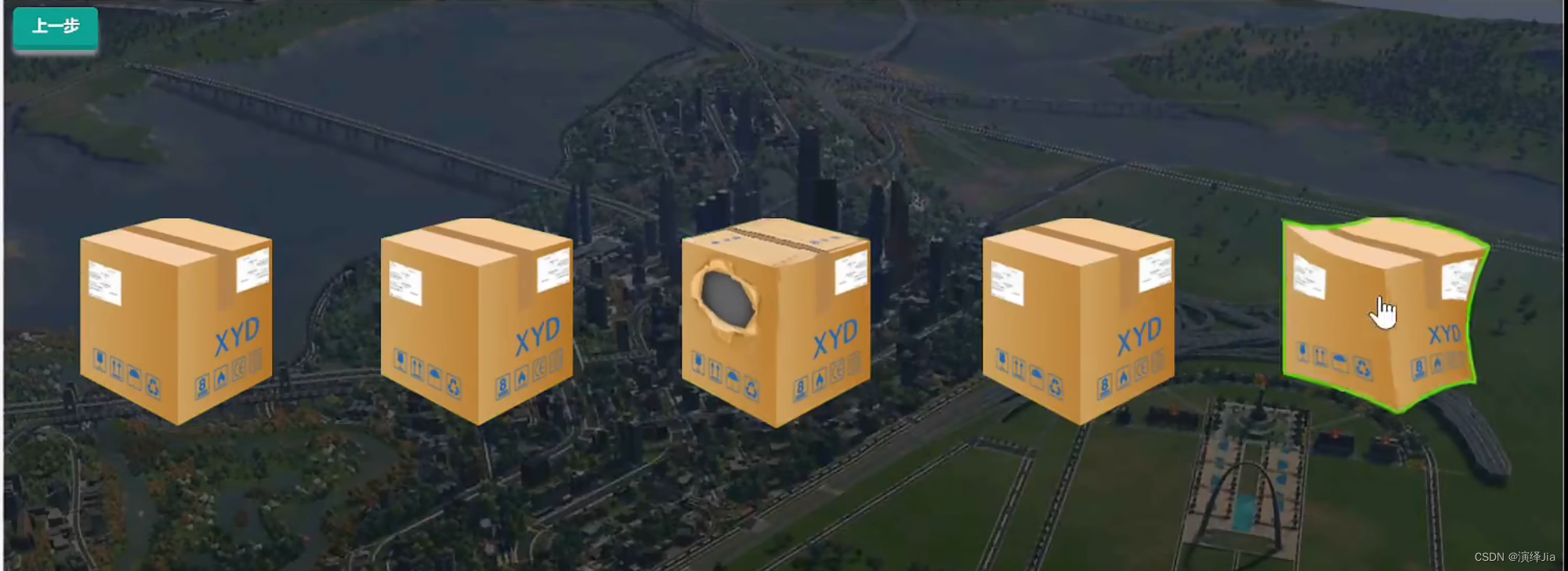

   坏的和变形的需要退货。

 顺序依次为：

  基站机框、交换版、计算版、电源板

  基带处理版、有源天线单元、接地线、光纤

  纤缆、RGPS馈线、直流电源、GPS套

  工程辅料

机房：

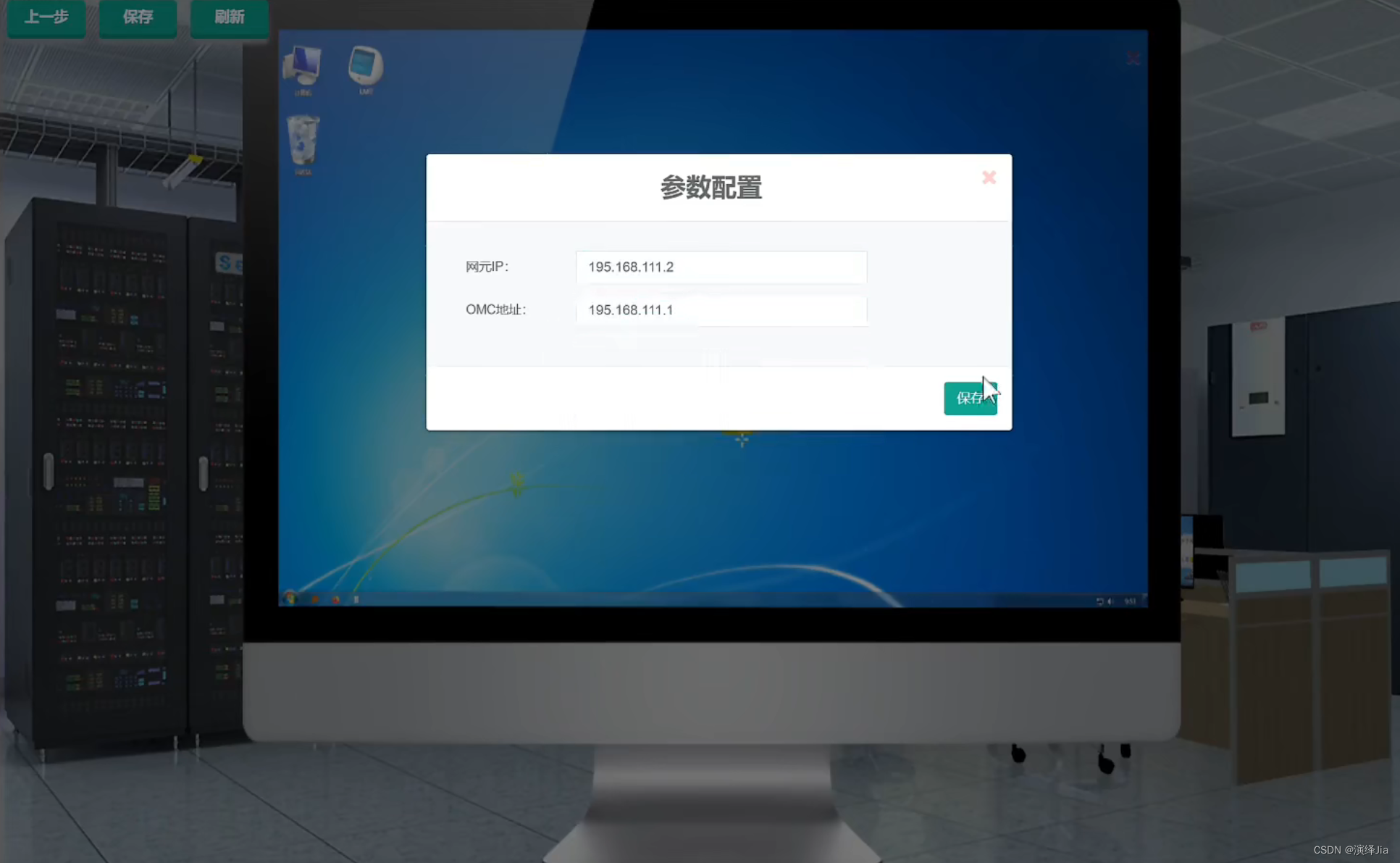

参数配置：完成 网元 IP 和 OMC 地址，填写好对应的 IP 地址。网元IP在任务说明标注的范围中且具有唯一性，不能重复。

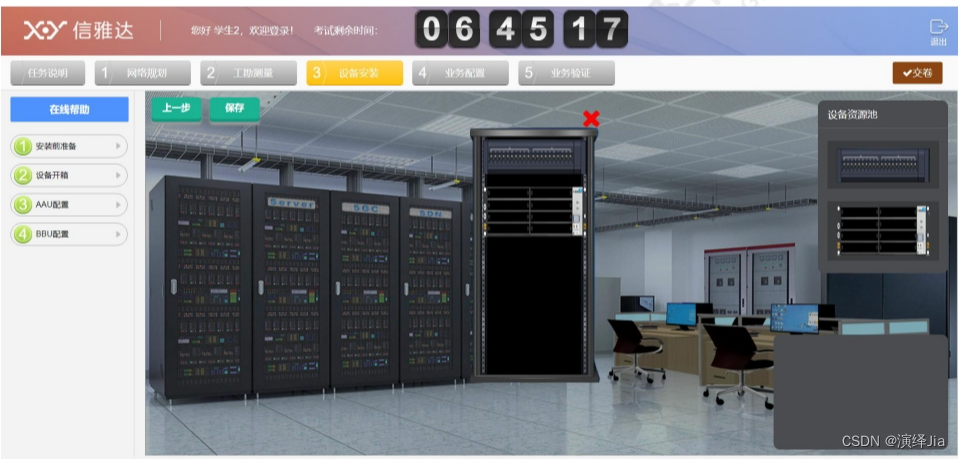

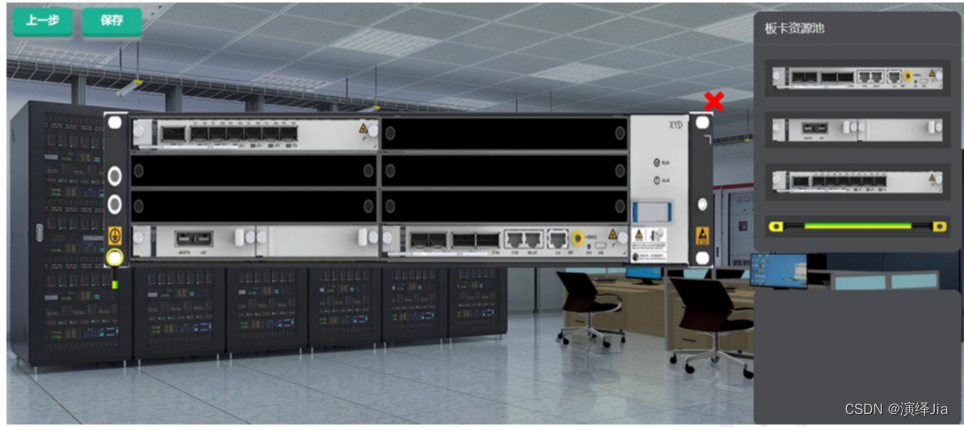

机房安装环节，选择机柜安装 BBU 和电源模块

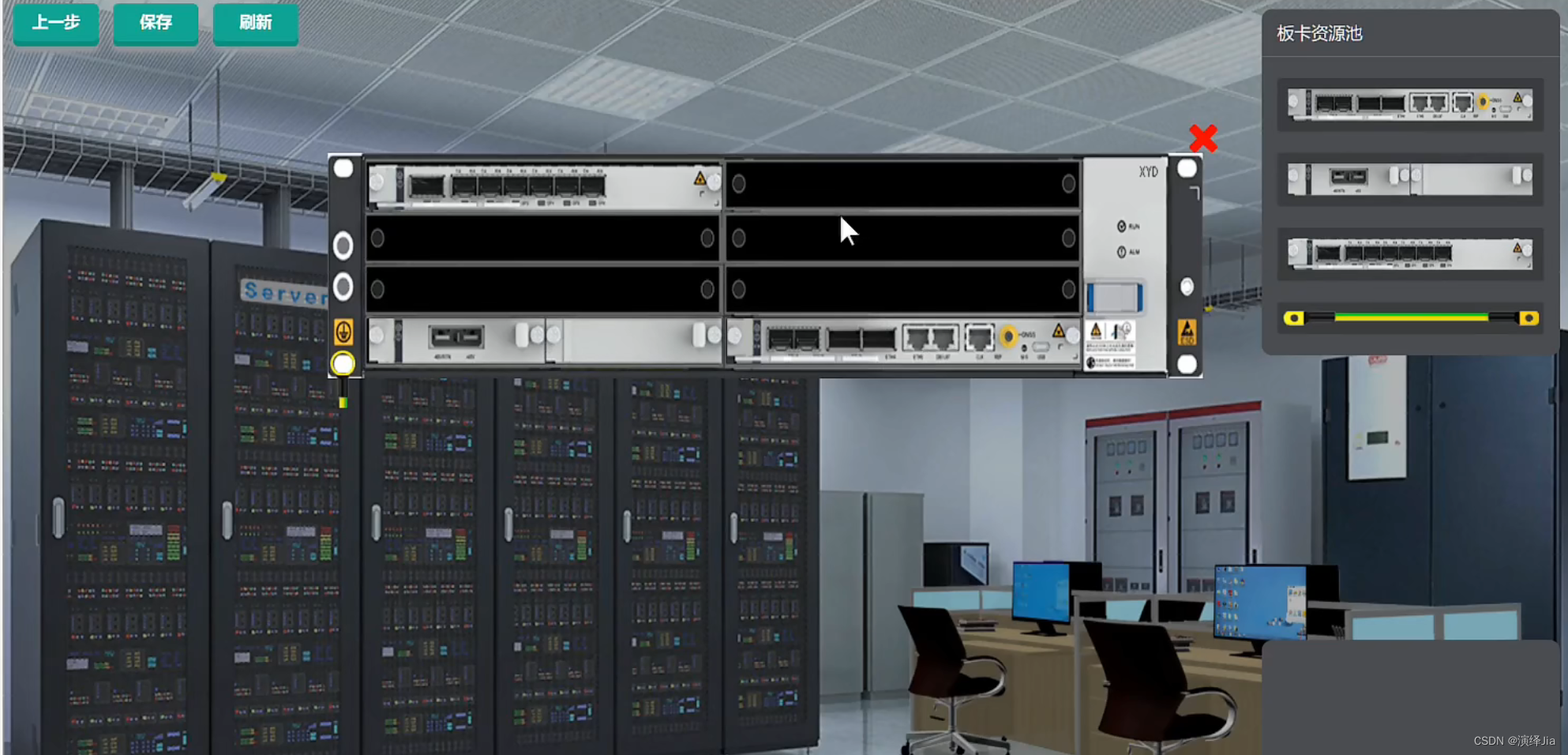

选择 BBU 机柜，安装机柜板卡和接地线

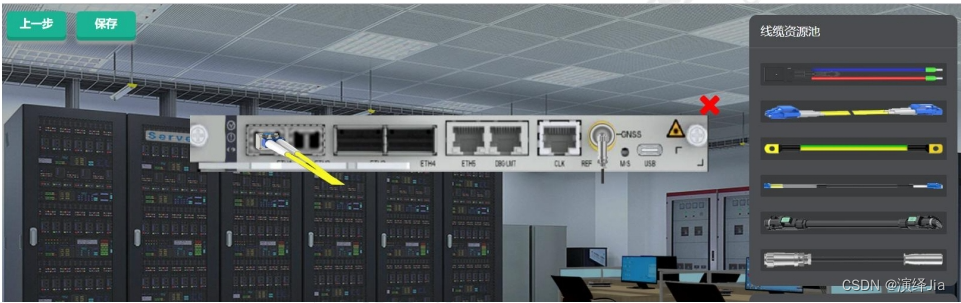

选择交换板，完成传输光纤连接和 GPS 连接，GPS 线缆连接时会跳转到 GPS 窗口完成连线操作

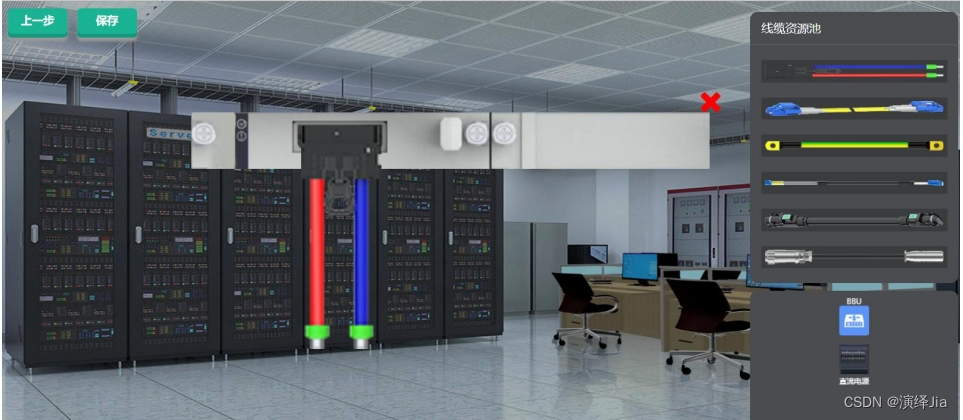

选择电源板，完成电源线连接，电源线连接到电源板卡和机柜的电源分配模块对应的位置上

铁塔：

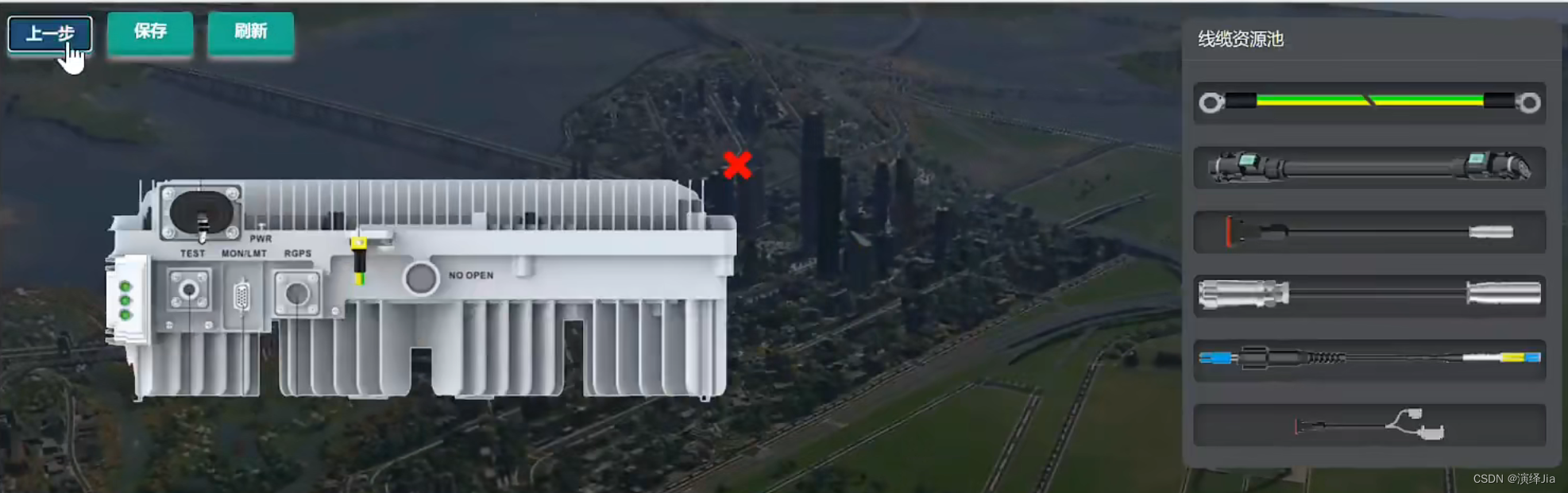

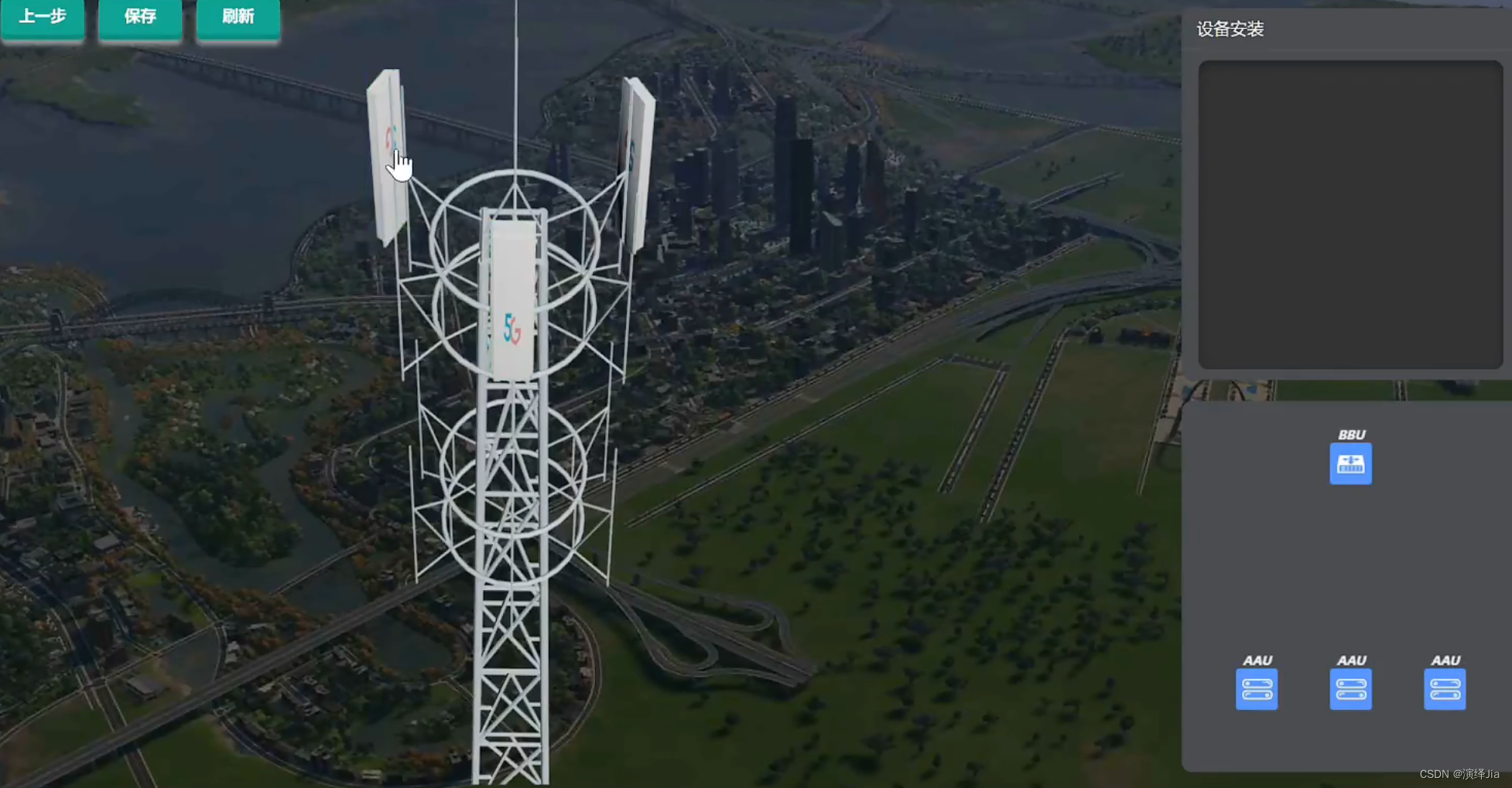

安装三个设备，选择 AAU 设备拖拽到铁塔

点击安装完成的 AAU 设备，完成电源线、接地线和光纤的连接，其中电源线的连接会跳转到电源模 块的接口连接，光纤的连接会跳转到 BBU 基带板的

业务配置

5G 基站配置分为四个部分，全局参数、站点、线缆配置、传输网络和 5G 小区配置窗口。

所需填写的数据在任务说明中。

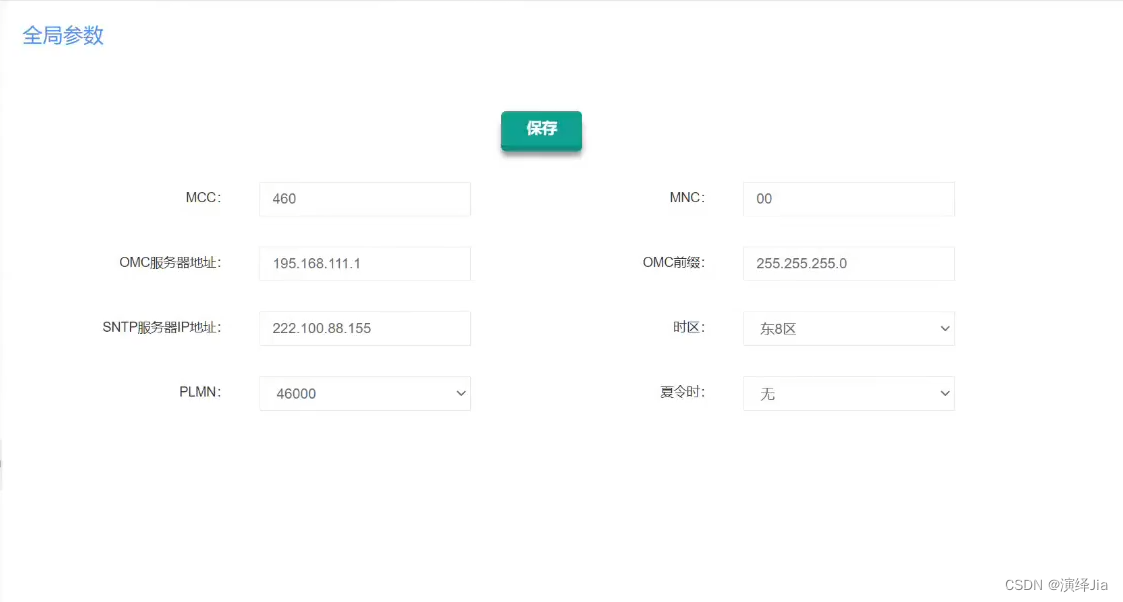

    OMC前缀=5GC内部通信IP地址掩码

PLMN：MCC+MNC。

我国为东八区无夏令时。

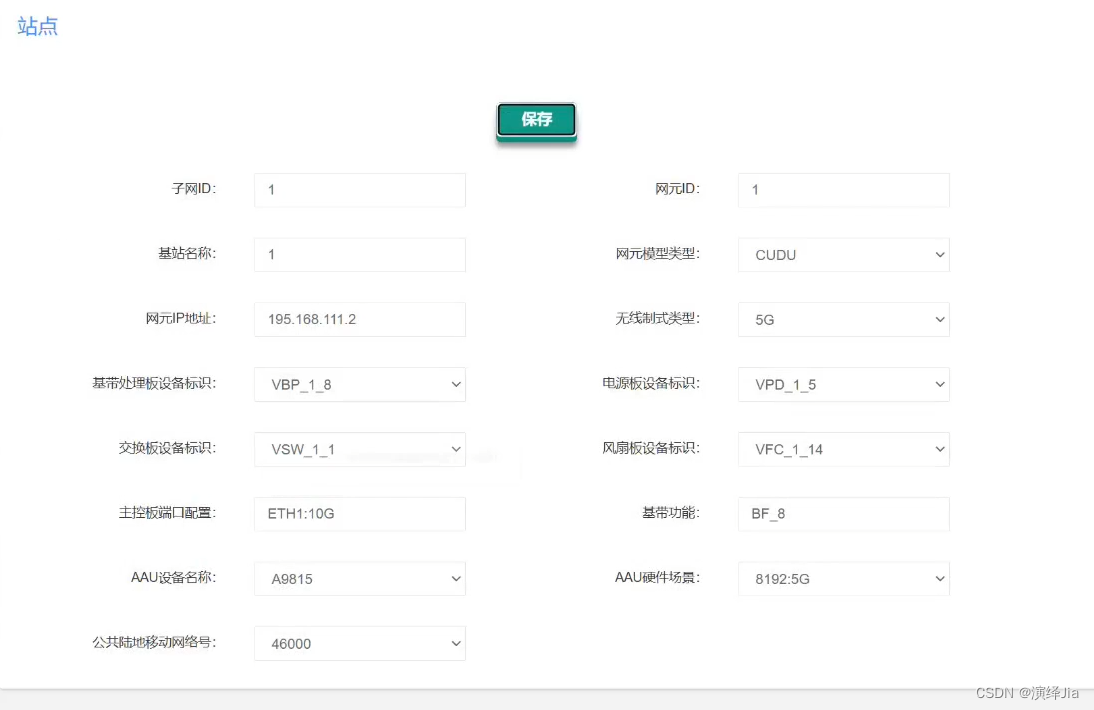

网元模型类型为CUDU。

无线制式类型为5G。

AAU硬件场景选择8192：5G。

公共陆地移动网络号= PLMN

主控板端口配置和基带功能记住就好。AAU设备名称和前面拓扑配置一致，4k和无人车都是A9815，而智能电网为A9611。

拓扑结构中的下级设备与AAU设备名称以及前面拓扑配置一致，4k和无人车都是A9815，而智能电网为A9611。

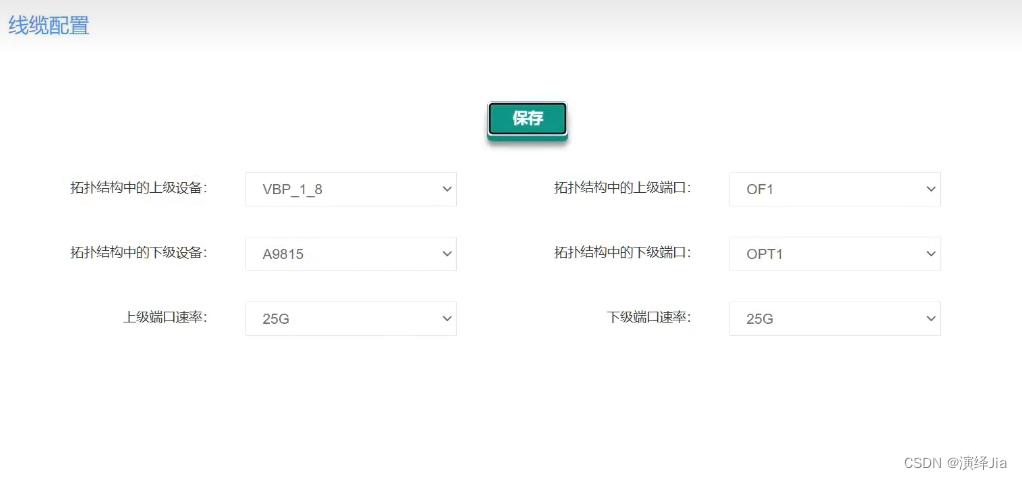

拓扑结构中的上级设备为VBP_1_8，拓扑结构中的上下级端口选择带1的，分别为OF1和OPT1，上下级端口速率都为25G。

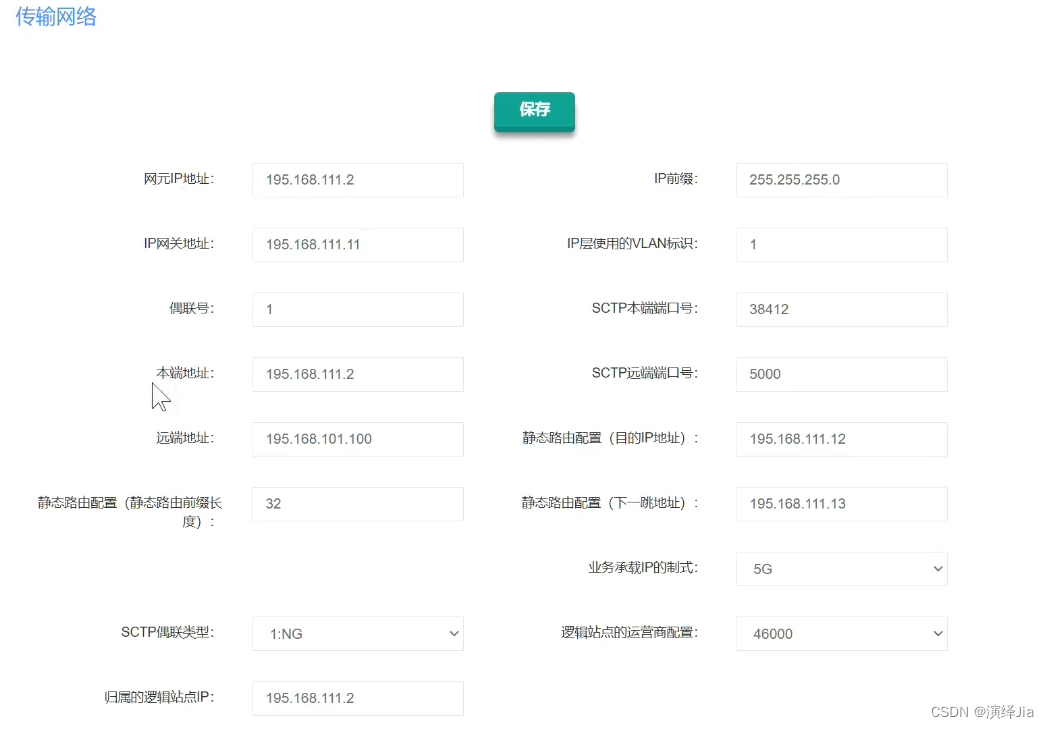

SCTP本端端口号需要记住为38412。

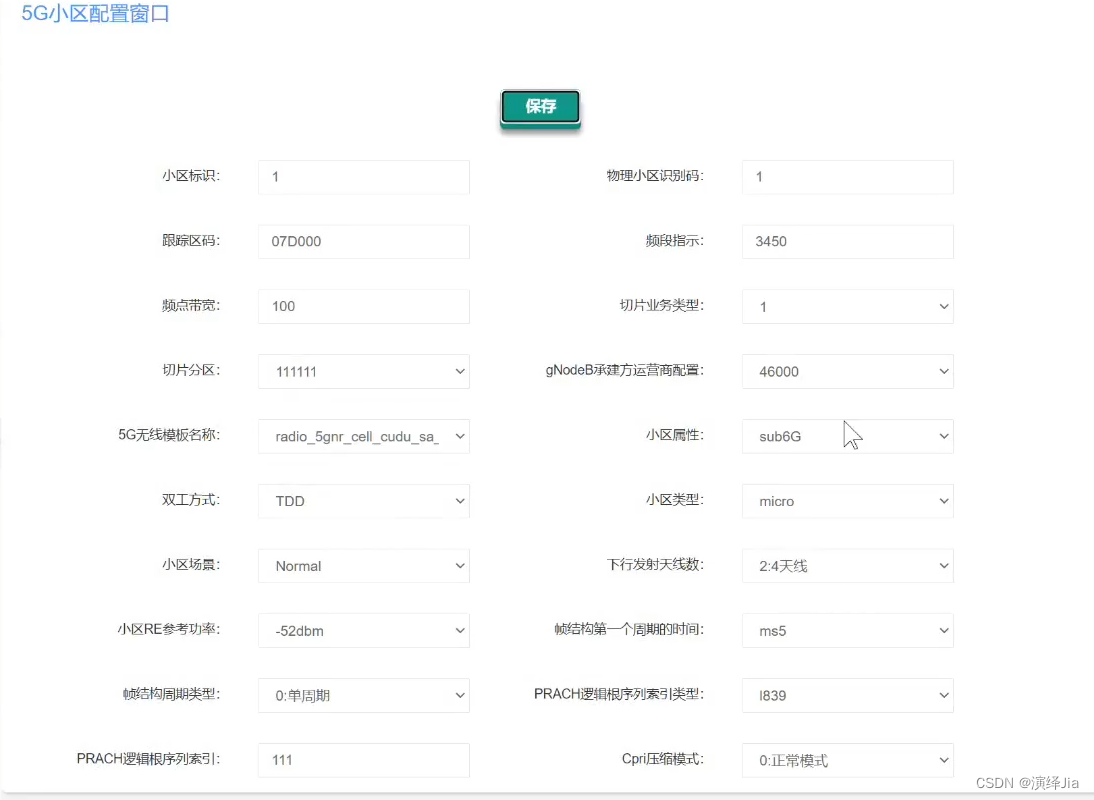

跟踪区码=TAC

频段指示=中心频点

gNodeB承建方运营商配置= PLMN

5G无线模块名称选择radio_5gnr_cell_cudu_sa_template

小区属性选择sub6G

双工方式TDD

小区类型micro（其中4k和无人车为mirco，而智能电网为macro）

小区场景Normal

下行天线数2:4天线（4k和无人车为2:4，而智能电网为1：2）

小区RE参考功率：-52dbm（4k和无人车为负数，而智能电网为正数）

PRACH逻辑I839

Cpri压缩模式为正常模式

心得体会及注意事项：

        如何填写4k场景的数据规划表，包括场景、数据、频谱效率、扇区容量、站点数量等参数的计算方式和注意事项。同时还介绍了其他场景的数据规划表和设备安装时的注意事项。其中特别强调了在填写时需要注意参数的唯一性的正确性，以避免出现错误。最后填写完成时一定要保存并退出。

注重任务说明，大部分填写数据在任务说明中。
