Vue3+Echarts实现风速玫瑰图实例

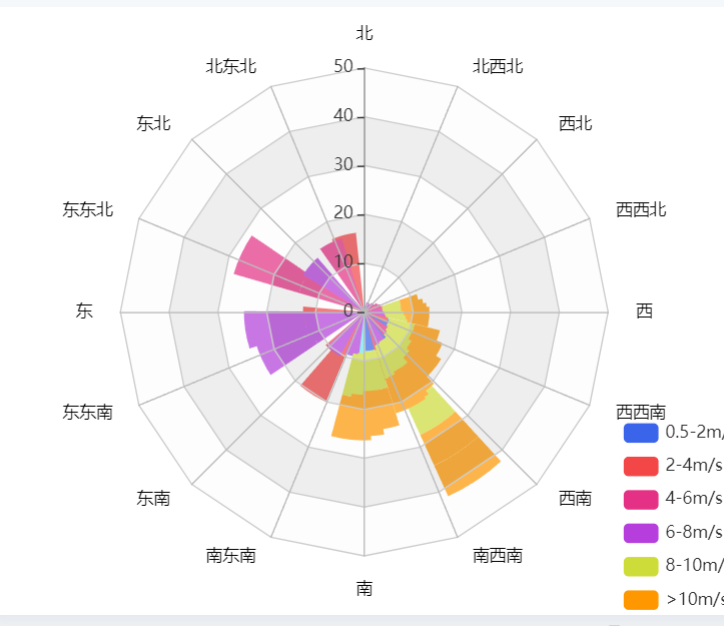

 效果图

 数据初始化

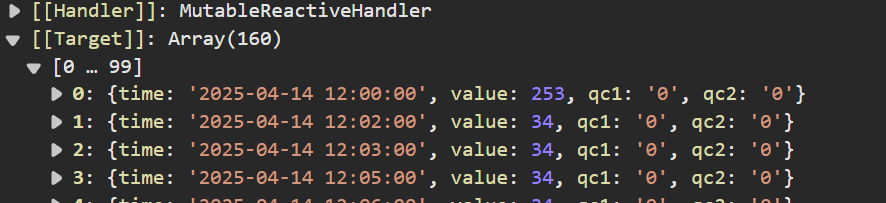

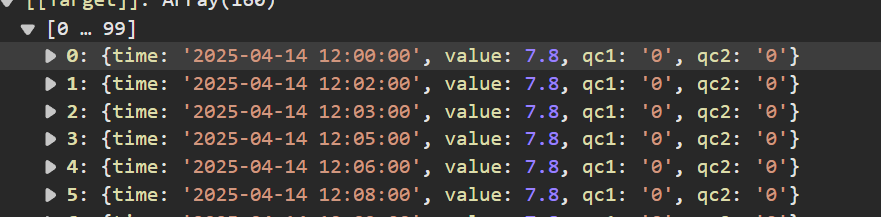

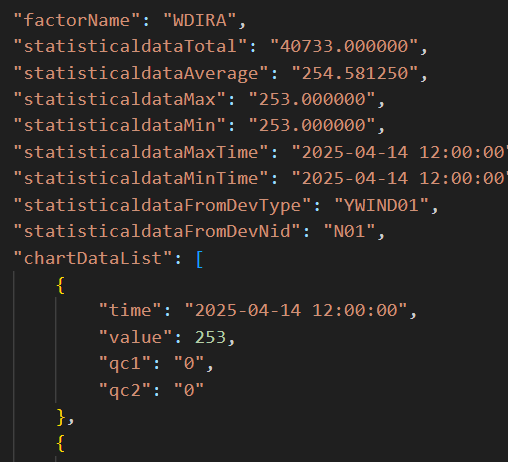

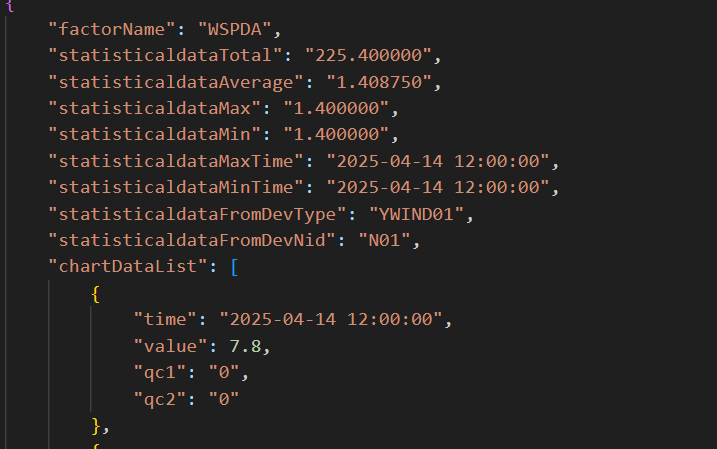

后端返回的接口数据为

分别对应风速的数据和风向的数据，在同一时间，注意时间不是连续的

数据解析

• ​​提取风向和风速数据​​：

  const wdiraData = srcData.find(item => item.factorName === 'WDIRA').chartDataList;
  const wspdaData = srcData.find(item => item.factorName === 'WSPDA').chartDataList;

  从原始数据中提取 WDIRA（风向）和 WSPDA（风速）的分钟数据列表。

•

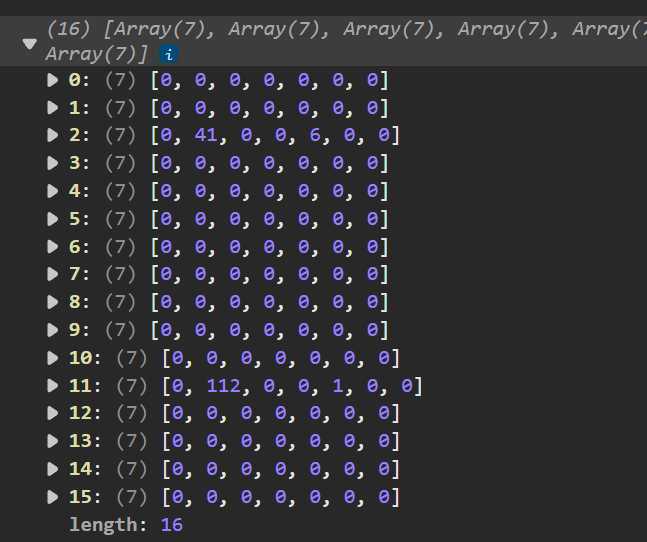

• ​​初始化计数数组​​：

  const counts = Array.from({ length: directions }, () => new Array(speedBins).fill(0));

  创建一个16（方向）×7（风速区间）的二维数组 counts，初始值为0，用于统计每个方向-风速组合的数据点数量。



据点​​：

for (let i = 0; i < totalDataCount; i++) {
  const dirValue = parseFloat(wdiraData[i].value);
  const speedValue = parseFloat(wspdaData[i].value);
  // 分类逻辑...
}

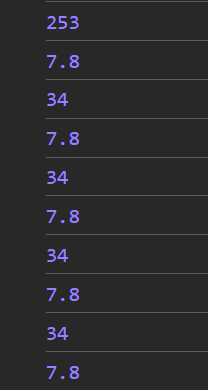

对每个数据点的风向和风速值进行解析。

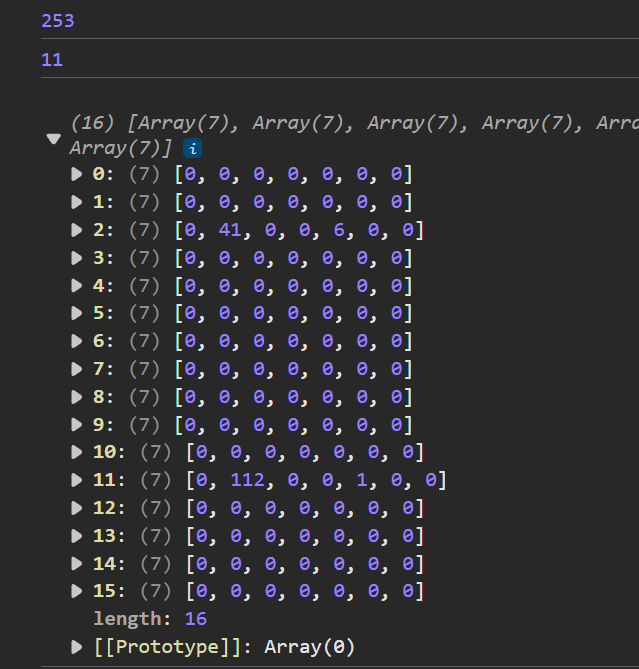

• ​​计算风向索引​​：

  javascript

  复制

  const normalizedAngle = ((dirValue % 360) + 360) % 360;
  const dirIndex = Math.round(normalizedAngle / 22.5) % 16;

  • 将风向规范化为0-359.99度。
  • 使用 Math.round 将角度映射到0-15的索引（每22.5度为一个方向）
  •

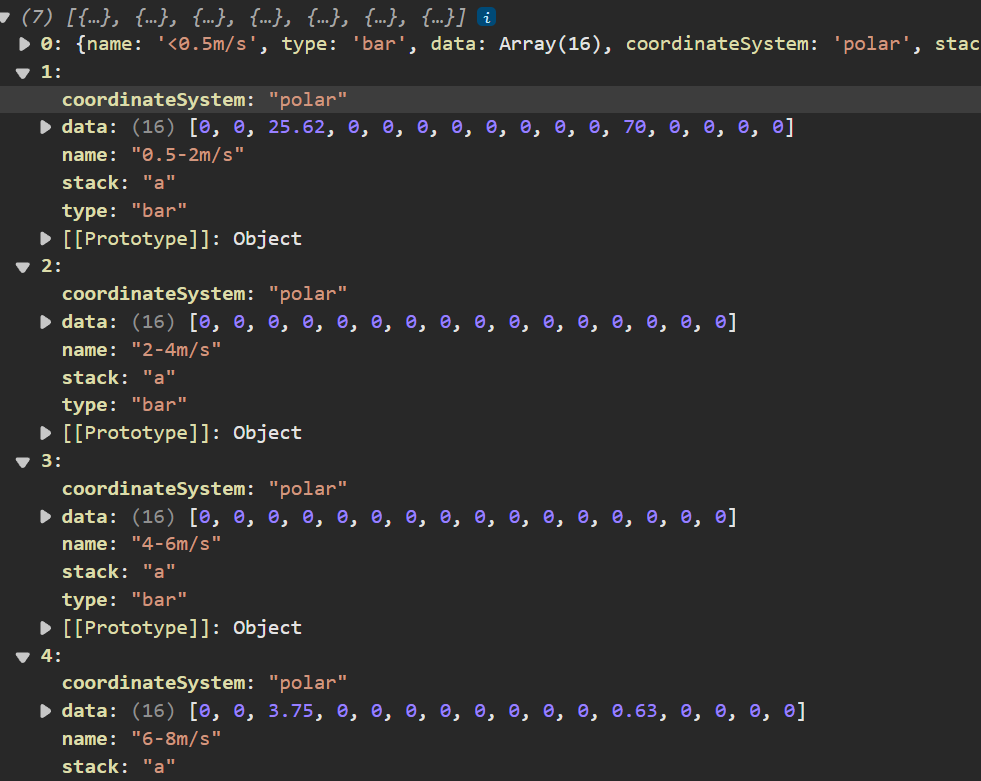

1. ​​百分比计算​​：

// 将绝对数量转换为百分比
seriesData = speedBinNames.map((name, bin) => ({
  data: counts.map(dir => (dir[bin] / totalDataCount * 100).toFixed(2))
}))



1. ​​可视化渲染​​：

• 使用极坐标系（polar）和堆叠柱状图（stack）
• 每个扇形区块的总宽度表示该方位出现的总频率
• 不同颜色层表示该方位下不同风速区间所占比例

1. ​​关键配置说明​​：

radiusAxis: {
  max: 100 // 半径轴最大值设为100%
},
series: {
  stack: 'a' // 堆叠显示各风速区间
}

这种设计可以同时展示：

• 各风向出现的总频率（通过扇形总宽度）
• 每个风向下不同风速的分布比例（通过颜色堆叠）
• 所有数据的总和为100%（通过百分比计算）

通过这种堆叠式的玫瑰图，可以直观看出：

• 主导风向（最宽的扇形）
• 不同风速在主要风向上的分布情况
• 特殊风速区间（如强风区）的分布模式

    var max = 100; // 设置最大占比
    const option = {
      color: ['#70e7ef', '#3a64e9', '#f34646', '#e43185', '#b53edd', '#cddc39', '#ff9800'],
      polar: {
        radius: '80%'
      },
      tooltip: {
  formatter: params => {
    const direction = params.dataIndex * 22.5;
    return `${params.marker}风向=${direction}<br>${params.marker}风速=${params.seriesName}`;
  },
  borderColor: 'transparent',
  backgroundColor: 'rgba(0, 0, 0, 0.1)' // 设置背景颜色为半透明的白色
},
      angleAxis: {
        type: 'category',
        data: ["北","北东北","东北","东东北","东","东东南","东南","南东南",
               "南","南西南","西南","西西南","西","西西北","西北","北西北"],
        boundaryGap: false,
        axisLine: { show: false },
        axisTick: { show: false },
        axisLabel: { show: false }
      },
      radiusAxis: {
        type: 'value',
        min: 0,
        max: 100,
        axisLine: { show: true },
        splitLine: { show: false }
      },
      radar: {
        shape: '',
        radius: '80%',
        name: {
            textStyle: {
                color: 'black',
                borderRadius: 3,
                padding: [3, 5]
            }
        },
        indicator: [
            { name: '北', max: max},
            { name: '北西北', max: max},
            { name: '西北', max: maxSpeed},
            { name: '西西北', max: max},
            { name: '西', max: maxSpeed},
            { name: '西西南', max: max},
            { name: '西南', max: maxSpeed},
            { name: '南西南', max: max},
            { name: '南', max: maxSpeed},
            { name: '南东南', max: max},
            { name: '东南', max: max},
            { name: '东东南', max: max},
            { name: '东', max: maxSpeed},
            { name: '东东北', max: max},
            { name: '东北', max: max},
            { name: '北东北', max: max},
        ],
        zlevel: 10000,
        z: 10000
    },
      legend: {
        show: true,
        right: 0,
        bottom: 0,
        type: 'scroll',
        orient: 'vertical',
        data: props.speedBins.map(bin => bin.label)
      },
      series: chartData.value.seriesData
    }

    chartInstance.setOption(option)
  }
