基于51单片机万年历设计

（仿真＋程序＋原理图＋设计报告）

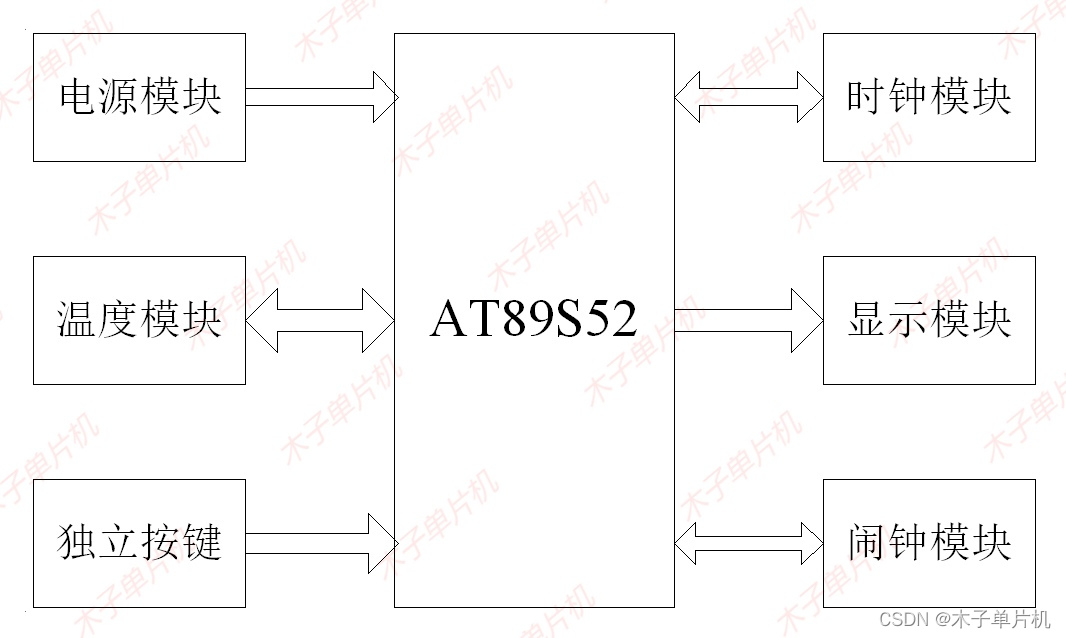

功能介绍

具体功能：

本系统采用单片机+DS1302时钟芯片+LCD1602液晶+18b20温度传感器+按键+蜂鸣器设计而成。

1.可以显示年月日、时分秒、星期、温度值。

2.DS18B20测温；

3.按键可设置时间、闹钟，切换农历查看；

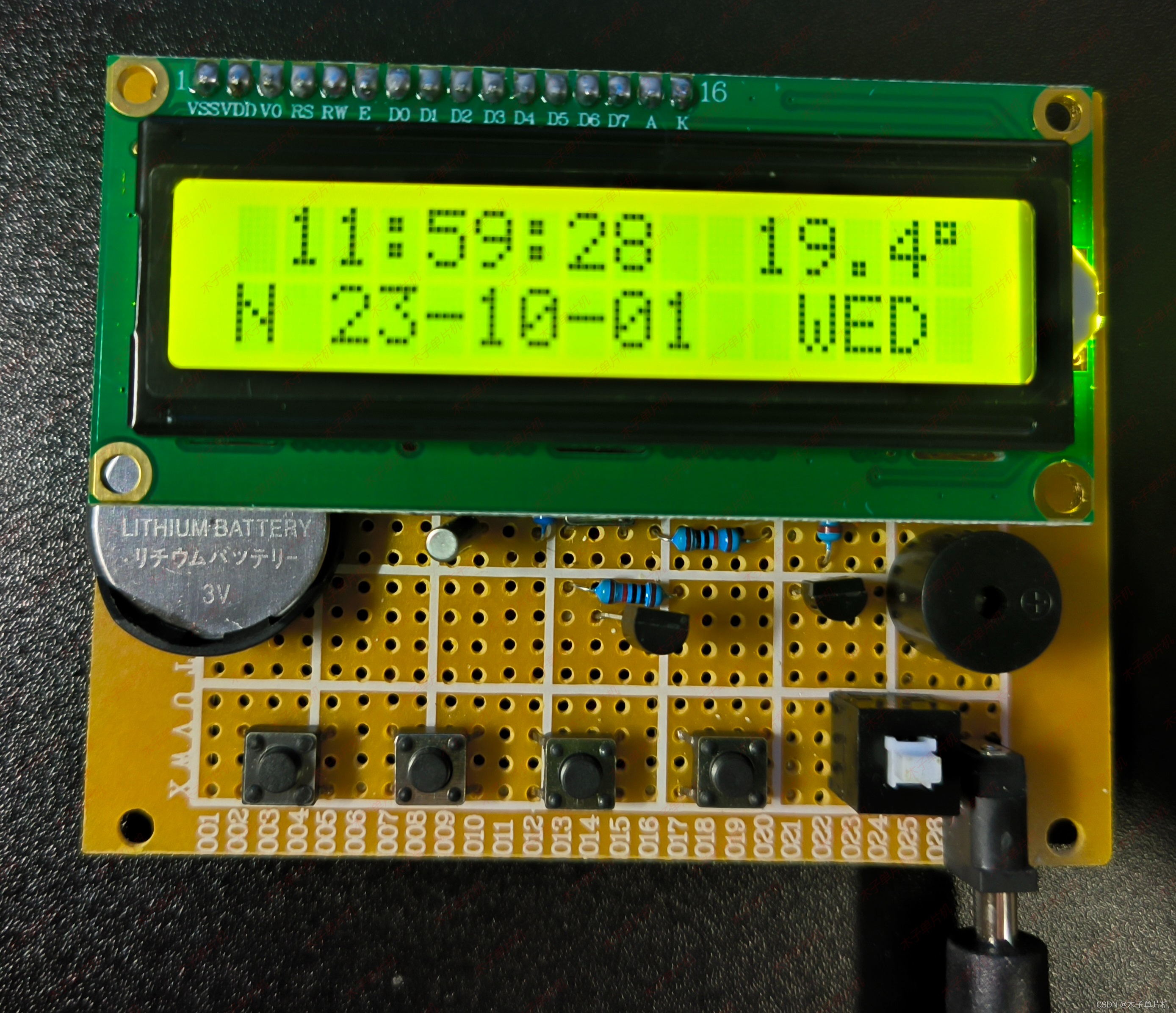

​演示视频：

基于51单片机万年历设计—显示温度农历

添加图片注释，不超过 140 字（可选）

程序

#include <reg52.h>	         //调用单片机头文件
/***公众号：木子单片机****/
#define uchar unsigned char  //无符号字符型 宏定义	变量范围0~255
#define uint  unsigned int	 //无符号整型 宏定义	变量范围0~65535
#include "eeprom52.h"
#include "nongli.h"

bit flag_200ms ;
bit flag_100ms ;
sbit beep = P3^7;	  //蜂鸣器定义
bit flag_beep_en;
uint clock_value;     //用作闹钟用的

sbit dq   = P3^1;	  //18b20 IO口的定义


uint temperature ;    //温度变量
uchar flag_nl;        //农历 阳历显示标志位


uchar menu_1,menu_2;

uchar key_time,flag_value;      //用做连加的中间变量
bit key_500ms  ;
uchar n_nian,n_yue,n_ri;		//农历显示的函数



#include "ds1302.h"
#include "lcd1602.h"



/******************把数据保存到单片机内部eeprom中******************/
void write_eeprom()
{
	SectorErase(0x2000);
	byte_write(0x2000, fen1);
	byte_write(0x2001, shi1);
	byte_write(0x2002, open1);
	byte_write(0x2058, a_a);
}

/******************把数据从单片机内部eeprom中读出来*****************/
void read_eeprom()
{
	fen1  = byte_read(0x2000);
	shi1  = byte_read(0x2001);
	open1  = byte_read(0x2002);
	a_a      = byte_read(0x2058);
}

/**************开机自检eeprom初始化*****************/
void init_eeprom()
{
	read_eeprom();		//先读
	if(a_a != 1)		//新的单片机初始单片机内问eeprom
	{
		fen1  = 3;
		shi1  = 8;
		open1  = 1;
		a_a = 1;
		write_eeprom();	   //保存数据
	}
}

/***********************18b20初始化函数*****************************/
void init_18b20()
{
	bit q;
	dq = 1;				//把总线拿高
	delay_uint(1);	    //15us
	dq = 0;				//给复位脉冲
	delay_uint(80);		//750us
	dq = 1;				//把总线拿高 等待
	delay_uint(10);		//110us
	q = dq;				//读取18b20初始化信号
	delay_uint(20);		//200us
	dq = 1;				//把总线拿高 释放总线
}

/*************写18b20内的数据***************/
void write_18b20(uchar dat)
{
	uchar i;
	for(i=0;i<8;i++)
	{					 //写数据是低位开始
		dq = 0;			 //把总线拿低写时间隙开始
		dq = dat & 0x01; //向18b20总线写数据了
		delay_uint(5);	 // 60us
		dq = 1;			 //释放总线
		dat >>= 1;
	}
}

/*************读取18b20内的数据***************/
uchar read_18b20()
{
	uchar i,value;
	for(i=0;i<8;i++)
	{
		dq = 0;			 //把总线拿低读时间隙开始
		value >>= 1;	 //读数据是低位开始
		dq = 1;			 //释放总线
		if(dq == 1)		 //开始读写数据
			value |= 0x80;
		delay_uint(5);	 //60us	读一个时间隙最少要保持60us的时间
	}
	return value;		 //返回数据
}

/*************读取温度的值 读出来的是小数***************/
uint read_temp()
{
	uint value;
	uchar low;			   //在读取温度的时候如果中断的太频繁了，就应该把中断给关了，否则会影响到18b20的时序
	init_18b20();		   //初始化18b20
	write_18b20(0xcc);	   //跳过64位ROM
	write_18b20(0x44);	   //启动一次温度转换命令
	delay_uint(50);		   //500us

	init_18b20();		   //初始化18b20

	write_18b20(0xcc);	   //跳过64位ROM
	write_18b20(0xbe);	   //发出读取暂存器命令

	EA = 0;
	low = read_18b20();	   //读温度低字节
	value = read_18b20();  //读温度高字节
	EA = 1;
	value <<= 8;		   //把温度的高位左移8位
	value |= low;		   //把读出的温度低位放到value的低八位中
	value *= 0.625;	       //转换到温度值 小数
	return value;		   //返回读出的温度 带小数
}



/******************1ms 延时函数*******************/
void delay_1ms(uint q)
{
	uint i,j;
	for(i=0;i<q;i++)
		for(j=0;j<120;j++);
}

/******************写星期函数*******************/
void write_week(uchar hang,uchar add,uchar week)//写星期函数
{
	if(hang==1)
		write_com(0x80+add);
	else
		write_com(0x80+0x40+add);
	switch(week)
	{
		case 1:write_data('M');//星期数为1时，显示
			   write_data('O');
			   write_data('N');
			   break;

		case 2:write_data('T');//星期数据为2时显示
			   write_data('U');
			   write_data('E');
			   break;

		case 3:write_data('W');//星期数据为3时显示
			   write_data('E');
			   write_data('D');
			   break;

		case 4:write_data('T');//星期数据为4是显示
			   write_data('H');
			   write_data('U');
			   break;

		case 5:write_data('F');//星期数据为5时显示
			   write_data('R');
			   write_data('I');
			   break;

		case 6:write_data('S');//星期数据为6时显示
			   write_data('T');
			   write_data('A');
			   break;

		case 0:write_data('S');//星期数据为7时显示
			   write_data('U');
			   write_data('N');
			   break;
	}
}

/*************时钟显示***************/
void init_1602_ds1302()
{
	write_sfm2_ds1302(1,1,shi);		   //显示时
	write_sfm2_ds1302(1,4,fen);		   //显示分
	write_sfm2_ds1302(1,7,miao);	   //显示秒
	write_week(2,12,week);
//	write_sfm1(1,14,week);			   //显示星期
	write_sfm3_18B20(1,11,temperature);	   //显示温度
	if(flag_nl == 0)  //显示阳历
	{
		write_sfm2_ds1302(2,2,nian);   //显示年
		write_sfm2_ds1302(2,5,yue);	   //显示月
		write_sfm2_ds1302(2,8,ri);	   //显示日
	}
	else 			 //显示农历
	{
		write_sfm2_ds1302(2,2,n_nian);	//显示年
		write_sfm2_ds1302(2,5,n_yue);	//显示月
		write_sfm2_ds1302(2,8,n_ri);	//显示日

	}




}

/*************定时器0初始化程序***************/
void init_time0()
{
	EA   = 1;	 	  //开总中断
	TMOD = 0X01;	  //定时器0、工作方式1
	ET0  = 1;		  //开定时器0中断
	TR0  = 1;		  //允许定时器0定时
}

/*************闹钟报警函数***************/
void menu_dis()
{
	static uchar mm,value;
	if(flag_100ms == 1)		  //100ms执行一次
	{
		flag_100ms = 0;
		if(open1 == 1)	//如果闹钟打开
		{
			if((miao == 0) && (fen == fen1) && (shi == shi1))
			{
				flag_beep_en = 1;	//有报警 打开蜂鸣器响的标志位
			}
			if(flag_beep_en == 1)	//闹钟以被打开
			{
				clock_value++;
				if(clock_value <= 30)
					beep = ~beep;	   //蜂鸣器叫3秒
				else if(clock_value > 30)
				{
					beep = 1;		    //蜂鸣器停1秒
					if(clock_value > 40)
					{
						clock_value = 0;

					}
				}
				//  1 分钟后自动关闭闹钟
				value ++;
				if(value >= 10)
				{
					value = 0;
					mm++;
					if(mm >= 60)
					{
						mm = 0;
						flag_beep_en = 0;
						beep = 1;
					}
				}
			}
		}
	}
}


/********************独立按键程序*****************/
uchar key_can;	 //按键值

void key()	 //独立按键程序
{
	static uchar key_new;
	key_can = 20;                   //按键值还原
	P3 |= 0x78;                     //对应的按键IO口输出为1
	if((P3 & 0x78) != 0x78)		//按键按下
	{
		delay_1ms(1);	     	//按键消抖动
		if(((P3 & 0x78) != 0x78) && (key_new == 1))
		{						//确认是按键按下
			key_new = 0;
			switch(P3 & 0x78)
			{
				case 0x70:  key_can = 4;  break;	 //得到按键值
				case 0x68:  key_can = 3;  break;	 //得到按键值
				case 0x58:  key_can = 2;  break;	 //得到按键值
				case 0x38:  key_can = 1;  break;	 //得到按键值
			}
//			write_sfm2(1,0,key_can);				 //显示按键值
		}
	}
	else
		key_new = 1;
}


/**********************设置函数************************/
void key_with()
{
	if(key_can == 1)	//设置键
	{
		menu_1++;
		if(menu_1 == 1)	  //设置时间
		{
			menu_2 = 1;
			write_string(1,0,"    :  :    W:  ");
			write_string(2,0," 20  -  -       ");
		}
		if(menu_1 == 2)	  //设置闹钟
		{
			menu_2 = 1;
			write_string(1,0,"   set clock    ");
			write_string(2,0,"    Y  00:00      ");
		}
		if(menu_1 > 2)    //回到正常显示
		{
			menu_1 = 0;
			write_guanbiao(1,2,0);	 //关闭光标
			init_1602_dis_csf();      //初始化液晶显示
		}
	}
	if(key_can == 2)	//选择键
	{
		flag_200ms = 1;
		if(menu_1 == 1)		  //设置时间
		{
			menu_2 ++;
			if(menu_2 > 7)
				menu_2 = 1;
		}
		if(menu_1 == 2)		 //设置闹钟
		{
			menu_2 ++;
			if(menu_2 > 3)
				menu_2 = 1;
		}
	}
	if(menu_1 == 1)
	{
		if(menu_2 == 1)		  //设置时
		{
			if(key_can == 3)	//加
			{
				shi+=0x01;
				if((shi & 0x0f) >= 0x0a)
					shi = (shi & 0xf0) + 0x10;
				if(shi >= 0x24)
					shi = 0;
			}
			if(key_can == 4)	//减
			{
				if(shi == 0x00)
					shi = 0x24;
				if((shi & 0x0f) == 0x00)
					shi = (shi | 0x0a) - 0x10;
				shi -- ;
			}
		}
		if(menu_2 == 2)		  //设置分
		{
			if(key_can == 3)	//加
			{
				fen+=0x01;
				if((fen & 0x0f) >= 0x0a)
					fen = (fen & 0xf0) + 0x10;
				if(fen >= 0x60)
					fen = 0;
			}
			if(key_can == 4)	//减
			{
				if(fen == 0x00)
					fen = 0x5a;
				if((fen & 0x0f) == 0x00)
					fen = (fen | 0x0a) - 0x10;
				fen -- ;
			}
		}
		if(menu_2 == 3)		  //设置秒
		{
			if(key_can == 3)	//加
			{
				miao+=0x01;
				if((miao & 0x0f) >= 0x0a)
					miao = (miao & 0xf0) + 0x10;
				if(miao >= 0x60)
					miao = 0;
			}
			if(key_can == 4)	//减
			{
				if(miao == 0x00)
					miao = 0x5a;
				if((miao & 0x0f) == 0x00)
					miao = (miao | 0x0a) - 0x10;
				miao -- ;
			}
		}
		if(menu_2 == 4)		  //设置星期
		{
			if(key_can == 3)	//加
			{
	    		week+=0x01;
				if((week & 0x0f) >= 0x0a)
					week = (week & 0xf0) + 0x10;
				if(week >= 0x08)
					week = 1;
			}
			if(key_can == 4)	//减
			{
				if(week == 0x01)
					week = 0x08;
				if((week & 0x0f) == 0x00)
					week = (week | 0x0a) - 0x10;
				week -- ;
			}
		}
		if(menu_2 == 5)		  //设置年
		{
			if(key_can == 3)	//加
			{
		    	nian+=0x01;
				if((nian & 0x0f) >= 0x0a)
					nian = (nian & 0xf0) + 0x10;
				if(nian >= 0x9a)
					nian = 1;
			}
			if(key_can == 4)	//减
			{
				if(nian == 0x01)
					nian = 0x9a;
				if((nian & 0x0f) == 0x00)
					nian = (nian | 0x0a) - 0x10;
				nian -- ;
			}
		}
		if(menu_2 == 6)		  //设置月
		{
			if(key_can == 3)	//加
			{
		    	yue+=0x01;
				if((yue & 0x0f) >= 0x0a)
					yue = (yue & 0xf0) + 0x10;
				if(yue >= 0x13)
					yue = 1;
			}
			if(key_can == 4)	//减
			{
				if(yue == 0x01)
					yue = 0x13;
				if((yue & 0x0f) == 0x00)
					yue = (yue | 0x0a) - 0x10;
				yue -- ;
			}
		}
		if(menu_2 == 7)		  //设置日
		{
			if(key_can == 3)	//加
			{
	    	ri+=0x01;
			if((ri & 0x0f) >= 0x0a)
				ri = (ri & 0xf0) + 0x10;
			if(ri >= 0x32)
				ri = 0;
			}
			if(key_can == 4)	//减
			{
				if(ri == 0x01)
					ri = 0x32;
				if((ri & 0x0f) == 0x00)
					ri = (ri | 0x0a) - 0x10;
				ri -- ;
			}
		}
		write_sfm2_ds1302(1,2,shi);	   //显示时
		write_sfm2_ds1302(1,5,fen);	   //显示分
		write_sfm2_ds1302(1,8,miao);	   //显示秒
		write_sfm1(1,14,week);	   //显示星期
		write_sfm2_ds1302(2,3,nian);	   //显示年
		write_sfm2_ds1302(2,6,yue);	   //显示月
		write_sfm2_ds1302(2,9,ri);	   //显示日
		switch(menu_2)	   // 光标显示
		{
			case 1:  write_guanbiao(1,2,1);  break;
			case 2:  write_guanbiao(1,5,1);  break;
			case 3:  write_guanbiao(1,8,1);  break;
			case 4:  write_guanbiao(1,14,1);  break;
			case 5:  write_guanbiao(2,3,1);  break;
			case 6:  write_guanbiao(2,6,1);  break;
			case 7:  write_guanbiao(2,9,1);  break;
		}
		write_time();	   //把时间写进去
	}
/***************设置闹钟*********************/
	if(menu_1 == 2)
	{
		if(menu_2 == 1)		  //设置闹钟开关
		{
			if(key_can == 3)
			{
				open1 = 1;	  //闹钟开
			}
			if(key_can == 4)
			{
				open1 = 0;	  //闹钟关
			}
		}
		if(menu_2 == 2)		  //设置闹钟时
		{
			if(key_can == 3)	//加
			{
		    	shi1+=0x01;
				if((shi1 & 0x0f) >= 0x0a)
					shi1 = (shi1 & 0xf0) + 0x10;
				if(shi1 >= 0x24)
					shi1 = 0;
			}
			if(key_can == 4)	//减
			{
				if(shi1 == 0x00)
					shi1 = 0x5a;
				if((shi1 & 0x0f) == 0x00)
					shi1 = (shi1 | 0x0a) - 0x10;
				shi1 -- ;
			}
		}
		if(menu_2 == 3)		  //设置秒
		{
			if(key_can == 3)	//加
			{
	    		fen1+=0x01;
				if((fen1 & 0x0f) >= 0x0a)
					fen1 = (fen1 & 0xf0) + 0x10;
				if(fen1 >= 0x60)
					fen1 = 0;
			}
			if(key_can == 4)	//减
			{
				if(fen1 == 0x00)
					fen1 = 0x5a;
				if((fen1 & 0x0f) == 0x00)
					fen1 = (fen1 | 0x0a) - 0x10;
				fen1 -- ;
			}
		}
		if(open1 == 1)
			write_string(2,4,"Y");
		else
			write_string(2,4,"N");
		write_sfm2_ds1302(2,7,shi1);	   //显示闹钟时
		write_sfm2_ds1302(2,10,fen1);	   //显示闹钟分
		switch(menu_2)	   // 光标显示
		{
			case 1:  write_guanbiao(2,4,1);  break;
			case 2:  write_guanbiao(2,7,1);  break;
			case 3:  write_guanbiao(2,10,1);  break;
		}
		write_eeprom();     //保存闹钟时间
	}
}

/*****************主函数********************/

硬件设计

使用元器件：

单片机：STC89C52；

（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）

蜂鸣器；电池座；

直插电解电容；直插瓷片电容；

LCD1602液晶显示器；

DC电源插座；排针4-Pin；

PNP 三极管；色环电阻；

按键6X6X5MM；12MHZ晶振；

自锁开关；DS18B20；

导线：若干；

添加图片注释，不超过 140 字（可选）

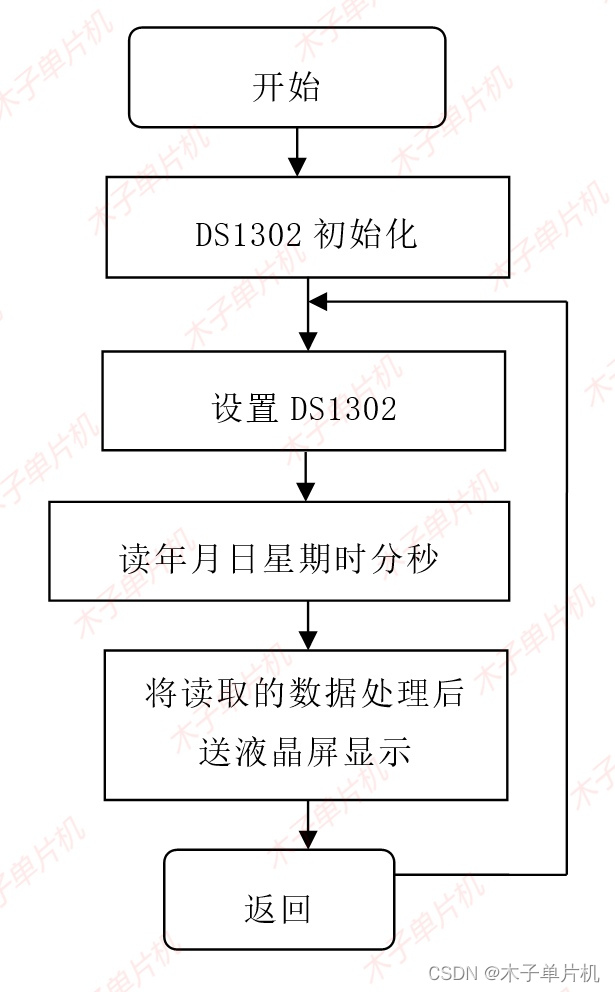

流程图：



设计资料

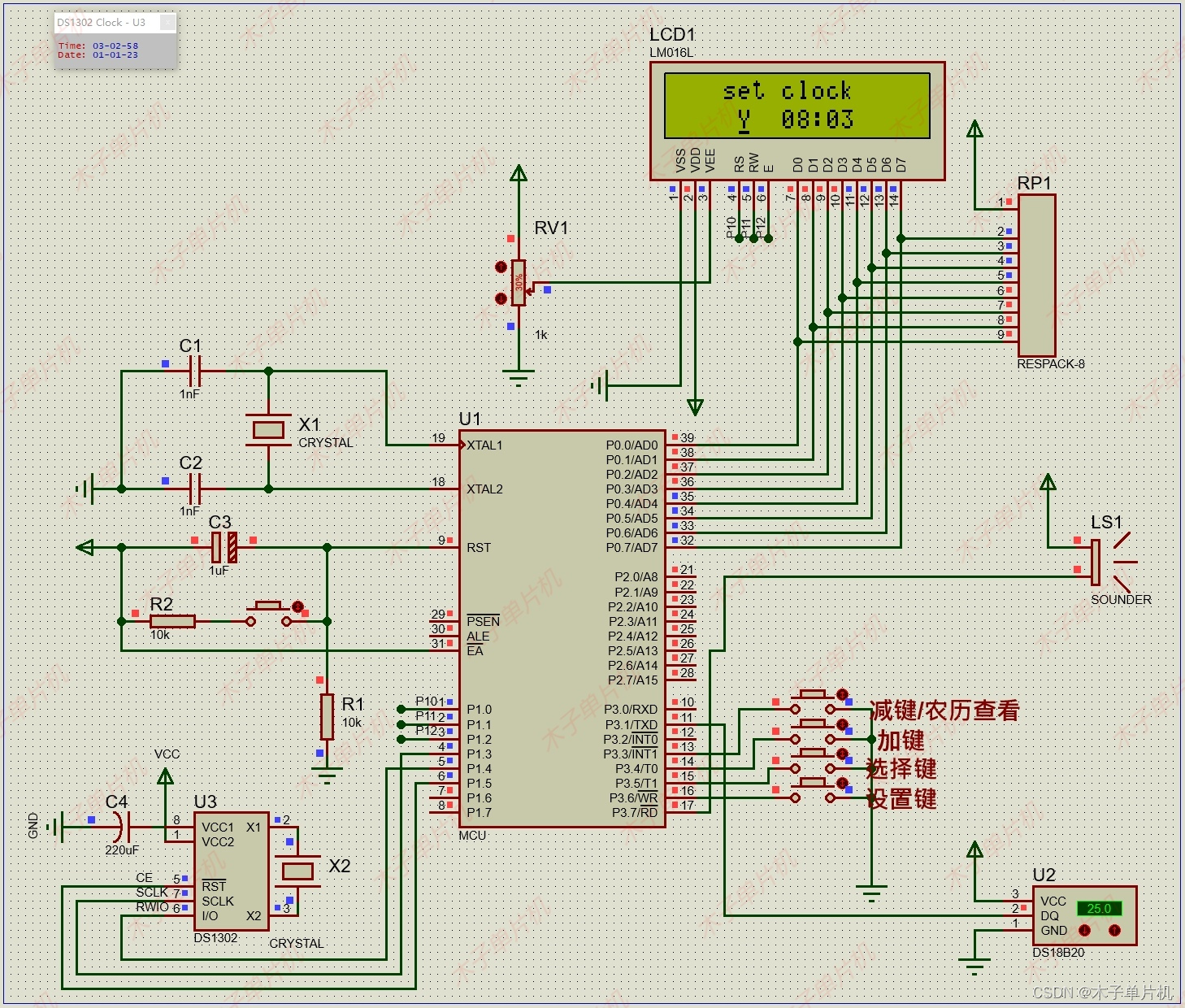

01仿真图

本设计使用proteus7.8和proteus8.9两个版本设计！具体如图！

添加图片注释，不超过 140 字（可选）

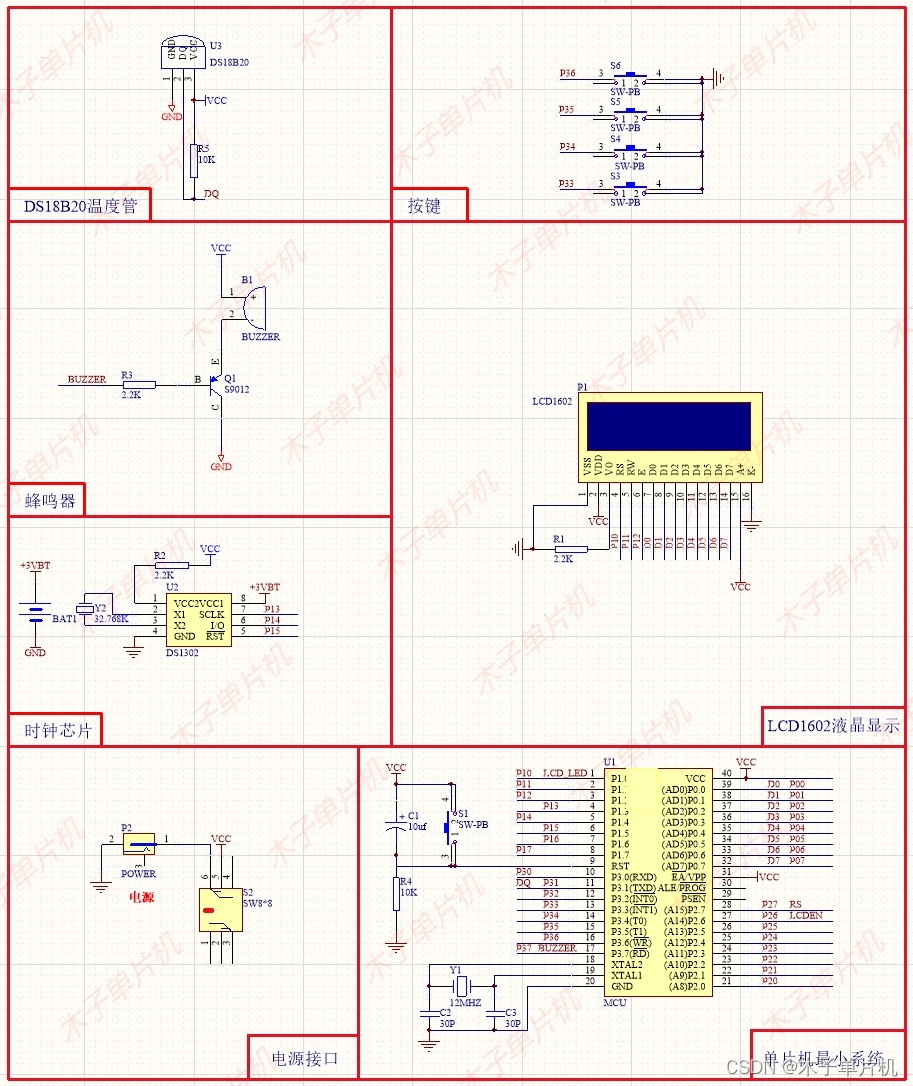

02原理图

本系统原理图采用Altium Designer19设计，具体如图！

添加图片注释，不超过 140 字（可选）

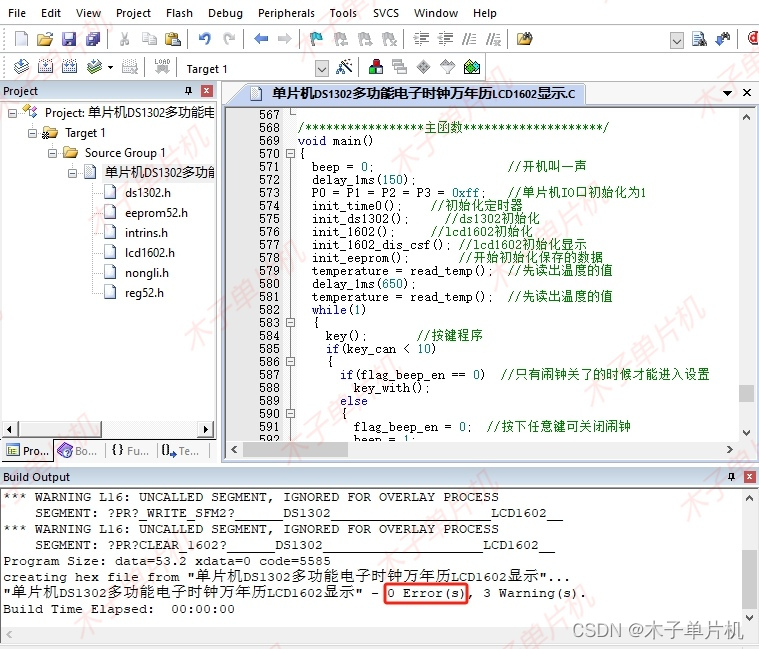

03程序

本设计使用软件keil5版本编程设计！具体如图！

添加图片注释，不超过 140 字（可选）

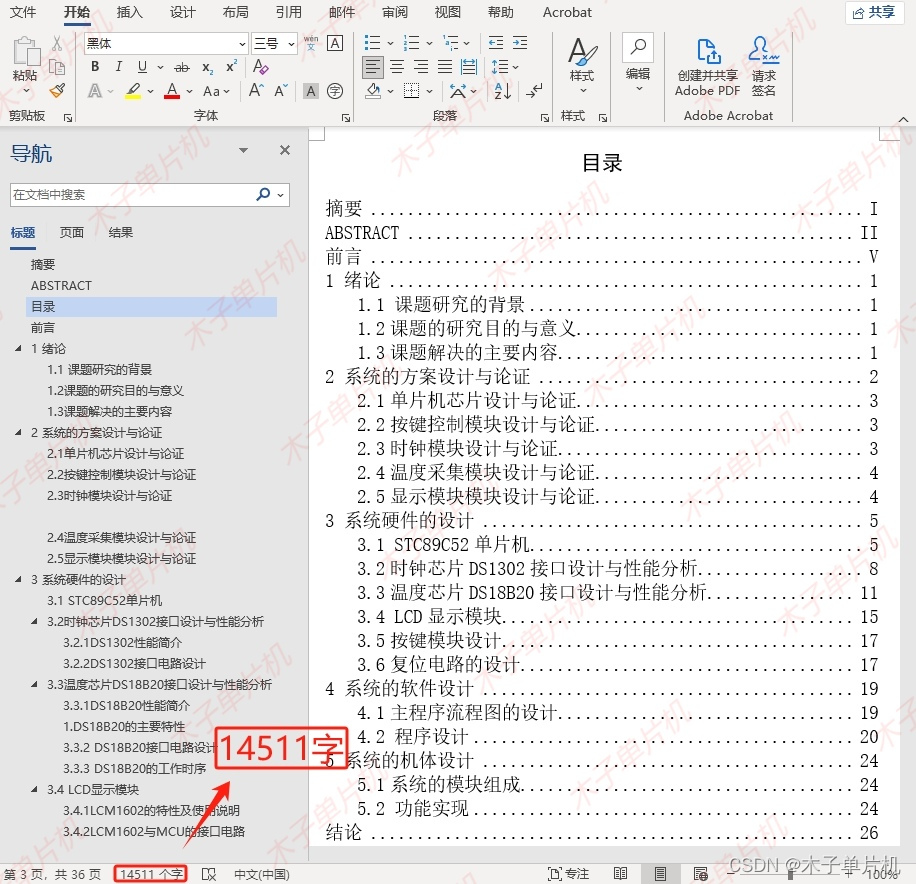

04设计报告

一万字设计报告，具体如下！

添加图片注释，不超过 140 字（可选）

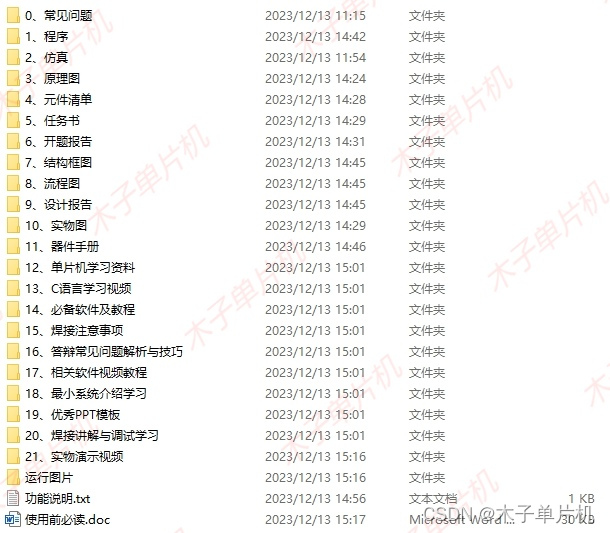

05设计资料

        资料获取请关注同名公众号，全部资料包括仿真源文件 、AD原理图、程序（含注释）、任务书、开题报告、设计报告、流程图、实物图、元件清单、实物演示视频等。具体内容如下，全网最全! ！



可以关注下方公众号！

点赞分享一起学习成长。

木子单片机
关注
  • 3
    点赞
  • 踩
  • 9
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
基于51单片机时钟+温度，1602液晶屏显示
10-12
基于51单片机时钟+温度，1602液晶屏显示，欢迎大家下载，本人亲测
基于51单片机LCD1602显示时钟（温度报警）
11-12
基于51单片机LCD1602显示时钟（温度报警），程序，仿真图，元器件表
51单片机的仿真实验——1602显示屏显示万年历与温度
weixin_47390133的博客
02-01 2980
实验内容： 1：数字钟设计 2：基于DS18B20的温度测量模块设计 问题描述： 之前笔者写过一篇用数码管显示日历与温度的实验记录(51单片机的仿真实验——数码管显示日历与温度)。但是数码管在仿真软件上必须用8位和6位将日历与温度分开。若不分开，温度的6位显示在8位数码管上其余的两位会有异常或者不好处理。因此本实验用1602显示屏来代替数码管。 实验产出： 项目工程与仿真实验文件 链接：https://pan.baidu.com/s/1mdz1D9PpkaOwR3cGU9RNpw 提取码：frkg 仿
基于8051单片机的1602液晶显示温度和时间
阳光梦的专栏
05-11 2357
1602具有8根数据线和三根控制线（E使能线   R/W读写线   RS表示数据还是指令） 一般是先写地址再写数据即可
基于51单片机1602温度显示时钟
Lucifer_min的博客
01-07 6588
基于51单片机1602带温度显示的电子时钟 要在1602上显示时间和温度先要了解1602是如何工作的
基于51单片机万年历+仿真
10-12
综上所述，这个项目涉及了51单片机的基础应用，具体包括利用ds1302实时时钟芯片实现万年历功能，并通过WH1602A液晶屏进行时间显示。同时，开发者还借助了仿真工具进行设计验证，提高了开发效率。这个项目对于学习51...
基于51单片机的万年历设计
01-17
温度采集选用DS18B20芯片，万年历采用直观的数字显示，数据显示采用1602A液晶显示模块，可以在LCD上同时显示年、月、日、星期、时、分、秒，还具有时间校准等功能。此万年历具有读取方便、显示直观、功能多样、电路...
基于51单片机实现lcd12864万年历+18B20测温+农历转换仿真设计 包含源程序及仿真
09-08
这个项目是关于使用51单片机实现一个功能丰富的实用系统，包括LCD12864显示屏显示的万年历、18B20温度传感器的温度测量以及农历转换功能。下面我们将详细探讨这些知识点。 首先，51单片机是Intel公司8051系列的CISC...
基于单片机的万年历proteus仿真设计.zip
04-21
【标题】基于单片机的万年历Proteus仿真设计是电子工程领域中的一个典型应用，它结合了51单片机技术、显示技术以及软件仿真技术。在这个项目中，设计者使用51系列单片机作为核心处理器，通过Proteus 8.6仿真工具来...
102_基于51单片机和PROTEUS的带农历万年历.zip
最新发布
03-15
"102_基于51单片机和PROTEUS的带农历万年历.zip"这个压缩包提供了一个基于51单片机的项目，该项目设计了一个能够显示农历和公历的万年历。以下是关于51单片机、PROTEUS以及万年历功能的详细知识点。 1. **51单片机*...
基于51单片机的实时温湿度及时间1602显示程序
04-14
基于51单片机进行实时温湿度测量并将测量时间通过1602显示，开发平台为常用的uvision单片机开发软件。
DS1302+DS13B20+12864，万年历。农历
08-21
基于51单片机所做的在12864显示万年历的C程序，除了有DS1320的时间和DS13B20温度的显示，还有农历的显示，闹钟调整功能，温度上下限的设置，闹钟提醒和温度报警均由蜂鸣器实现。
ds1302农历转换
08-03
ds1302农历转换，将阳历转换成农历，并通过LCD1602显示出来
1602显示时间和温度
01-07
1602显示时间和温度，时间可调，带定时功能，可事先预制设定时间，带仿真，实际电路显示正常，走时每天快1秒。
lcd和服务器同时显示温度,51单片机LCD1602如何同时显示温度和时间
weixin_36003021的博客
08-05 874
按键是设置时间的void main(){unsigned char i;Int0Configuration();LcdInit();Ds1302Init();while(1){if(SetState==0){Ds1302ReadTime();}else{if(K1==0) //¼ì2a°′¼üK1êÇ·ñ°′ÏÂ{Delay10ms(); //Ïû3y¶...
51单片机——利用1602液晶显示时钟
热门推荐
EverestRs的博客
11-12 1万+
#include&lt;reg52.h&gt; #define uchar unsigned char #define uint unsigned int sbit dula=P2^6; sbit wela=P2^7; sbit rs=P3^5; sbit lcden=P3^4; sbit s1=P3^0; sbit s2=P3^1; sbit s3=P3^2; sbit rd=P3^7; uc...
51单片机温度检测及LCD1602显示
m0_64451306的博客
11-30 3482
前一段时间帮一位朋友完成他的作业弄的，分享给大家，有什么问题可以留言交流。芯片获取温度，然后用LCD1602显示温度。3 仿真设计（proteus 8.6版本）实现温度测量并显示。
STC51单片机20——DS1302可调电子时钟1602显示proteus仿真
fengyuzhe13的专栏
11-12 1838
DS1302可调电子时钟1602显示proteus仿真
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
