光缆敷设与割接技术实践

核心知识点掌握：从理论到实践的深度解构

（一）光缆施工全流程管控：环环相扣的工程逻辑

1. 前期准备：细节决定成败的起点 “三通一平”深化执行** 施工前需联合校方后勤部门进行地下管线勘测，采用雷达探测仪（精度±5cm）绘制原有管道分布图，重点标注燃气管道（距光缆净距≥0.3m）、高压电缆（≥0.5m）位置。例如在某校区施工中，因未提前探测到埋深0.8m的10kV电缆，导致顶管机钻头距电缆仅10cm时紧急叫停，后续调整路由增加20米绕行，直接成本增加1.2万元。

材料检验标准化流程

建立“三检制”：供应商出厂检验（附检测报告）、施工方进场抽检（每批次抽10%）、监理方见证取样。以G.652D单模48芯光缆为例，需实测抗拉强度（≥3000N）、衰减值（1310nm≤0.36dB/km，1550nm≤0.22dB/km），不合格率＞5%时整批退返。接地扁钢（40×4mm）需核验镀锌层厚度（≥86μm）及弯曲试验（无裂纹），确保符合GB/T 13912标准。

 2. 主体施工：技术参数的精准落地 非开挖顶管作业精细化控制采用Φ110mm微型顶管机时，需每日记录顶进速度（建议15-20米/小时）、扭矩（＜500N·m）、泥浆压力（0.1-0.2MPa）等参数。每顶进5米进行一次水平精度测量（允许偏差±15mm），若累计偏差＞30mm，需暂停作业分析原因（如土质不均需更换泥浆配比）。某段穿越主干道施工中，因顶进速度过快（25米/小时）导致管道偏移45mm，被迫回退3米重新校正，延误工期8小时。

机房设备安装“三度”标准

垂直度：机柜安装偏差≤3mm（用铅垂线测量），相邻机柜间隙≤2mm，确保气流均匀流通。 牢固度：机柜采用M10螺栓固定于抗震底座，每机柜不少于4颗螺栓，拧紧力矩达45N·m（用扭矩扳手检测）。标识度：光纤配线架（ODF）需按纤序粘贴彩色标签（蓝1、橙2...），电源线与信号线间距≥50mm，避免电磁干扰。

3. 系统联调：数据驱动的质量管控

OTDR测试“三维分析法”

时域分析：观察曲线是否平滑，有无大台阶（＞0.5dB）或负增益（可能为光纤断裂）。某测试中发现150米处损耗突变（1.2dB），经查为施工时误踩导致光纤微弯，重新熔接后损耗降至0.15dB。

参数对比：记录动态范围（≥45dB）、脉宽（10ns）、折射率（1.467±0.002），若与出厂值偏差＞5%，需检查仪表校准状态。

- 历史追溯：建立每段光缆“健康档案”，对比施工前后测试数据，分析损耗变化趋势（年增量≤0.05dB/km为正常）。 防雷接地“双验证”机制** 采用三极法测量接地电阻时，需重复测量3次取平均值，若≥1Ω则启动整改：首先检查焊接质量（双面焊长度≥100mm，防腐层完整），其次添加FL-2000降阻剂（包裹厚度从35mm增至50mm），直至达标为止。某机房首次测量值为1.8Ω，经延长接地扁钢10米并增加3根角钢后，复测降至0.8Ω。

（二）夜间施工安全管理：特殊场景的精准应对  1. 环境控制：从噪音到照度的全维度标准 -噪音分级管控** 采用“声源控制+传播阻断”双策略：优先选用低噪音设备（如熔接机噪音≤50dB），在施工区域设置3米高隔音围挡（降噪量≥15dB），并规定23:00后禁止使用冲击钻等强噪音工具。每日22:00、00:00、04:00用声级计（A计权）实测噪音，若＞45dB立即停工整改。 照明系统科学布局采用LED防爆灯（功率100W，照度≥200lux）与便携式投光灯（射程50米）结合，灯杆间距2.5-3米，确保熔接操作台无死角。熔接人员需佩戴防眩光眼镜，避免强光直射眼睛导致视力疲劳（建议每30分钟休息5分钟）。

2. 应急体系：从物资到流程的全要素准备 电源保障“三重冗余”主用电源：接入校园双路市电，配置ATS自动切换装置（切换时间≤10ms）。

 备用电源：200kW柴油发电机（国Ⅲ排放）提前加注0号柴油，每周空载试运行15分钟，确保启动时间≤20秒。

应急电源：为熔接机配备内置锂电池（续航≥4小时），防止临时断电导致光纤熔接中断。 光缆应急“快接方案”预先在割接现场布放24芯野战光缆（盘留长度50米），并制作10个预端接接头（损耗≤0.3dB）。若发生光缆损伤，可通过快速连接器（安装时间＜2分钟/芯）临时恢复业务，待白天再进行永久熔接。

（三）光缆割接风险控制：毫秒级的精准操作

路由设计：物理隔离与性能对等的双重原则

主备路由“三维隔离”

空间隔离：主路由沿校区主干道地下管道敷设（埋深1.2米），备用路由沿东围墙架空（距地面6.5米，跨路处7.2米），水平距离≥80米，避免树木倒伏、路面施工等共因故障。

材质隔离：主路由采用钢带铠装光缆（抗压≥1000N/10cm），备用路由使用全介质自承式光缆（ADSS，抗风10级、抗震7度）。

逻辑隔离：在华为CE6850交换机中配置BGP/MPLS VPN，将主备路由划入不同VRF实例，防止路由环路。

 在实践中淬炼工程品格 通过本次课程，我深刻体会到电信工程是“技术精度、管理力度、沟通温度”的综合体：一根光纤的熔接损耗（0.01dB的差异）可能影响整个网络的性能，一次顶管作业的偏差（1cm的误差）可能引发安全事故，一场与校方的沟通（用词的精准度）可能决定项目的推进效率。未来，我将以“如履薄冰”的谨慎对待技术细节，以“统筹全局”的视野规划工程流程，以“利他思维”构建协作生态，努力成为既能扎根现场解决实际问题，又能登高望远引领技术发展的复合型电信工程人才。

关于馈线、尾纤、网络线的布放

一、馈线系统实施标准（含5G-A新规范）

1. 阻抗匹配精密控制

• 7/8"馈线陆用场景下，每百米驻波比增量需≤0.08（测试频率3.5GHz）

• 接头安装扭矩控制：

  • DIN型接头：2.5N·m±0.2N·m

  • N型接头：1.8N·m±0.1N·m

——馈线、网络线与尾纤标准化施工要点总结

一、课程核心内容回顾
（一）三大线缆类型技术特性对比
| 线缆类型 | 传输介质   | 典型应用场景       | 最大拉力限制 | 弯曲半径要求 |
|----------|------------|--------------------|--------------|--------------|
| 馈线     | 同轴电缆   | 基站射频单元连接   | 150N         | ≥10D（D为线径）|
| 网络线   | 双绞线     | 设备间数据通信     | 100N         | ≥4D          |
| 尾纤     | 单模/多模光纤 | 光设备跳接       | 50N          | ≥30mm        |

关键认知：不同线缆的机械特性差异直接决定布放工艺标准，如馈线需特别注意阻抗匹配（50Ω），尾纤需保证纤芯端面清洁度。

（二）标准化布放流程
1. 前期准备阶段
   路径规划：采用"三线分离"原则（强电/信号/地线间距≥30cm）
   材料验收：馈线驻波比≤1.3，光纤衰耗≤0.4dB/km

2. 现场施工阶段

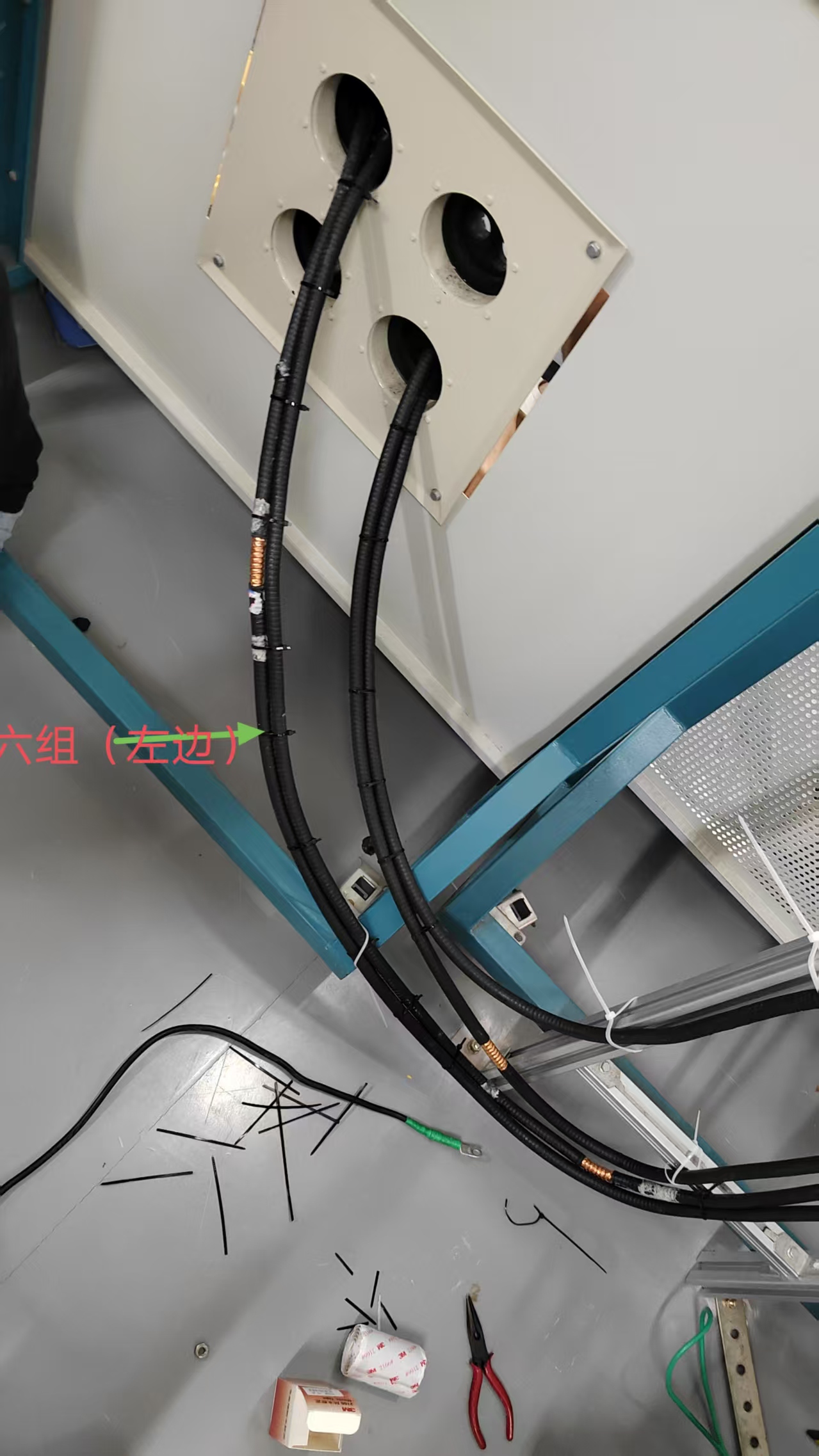

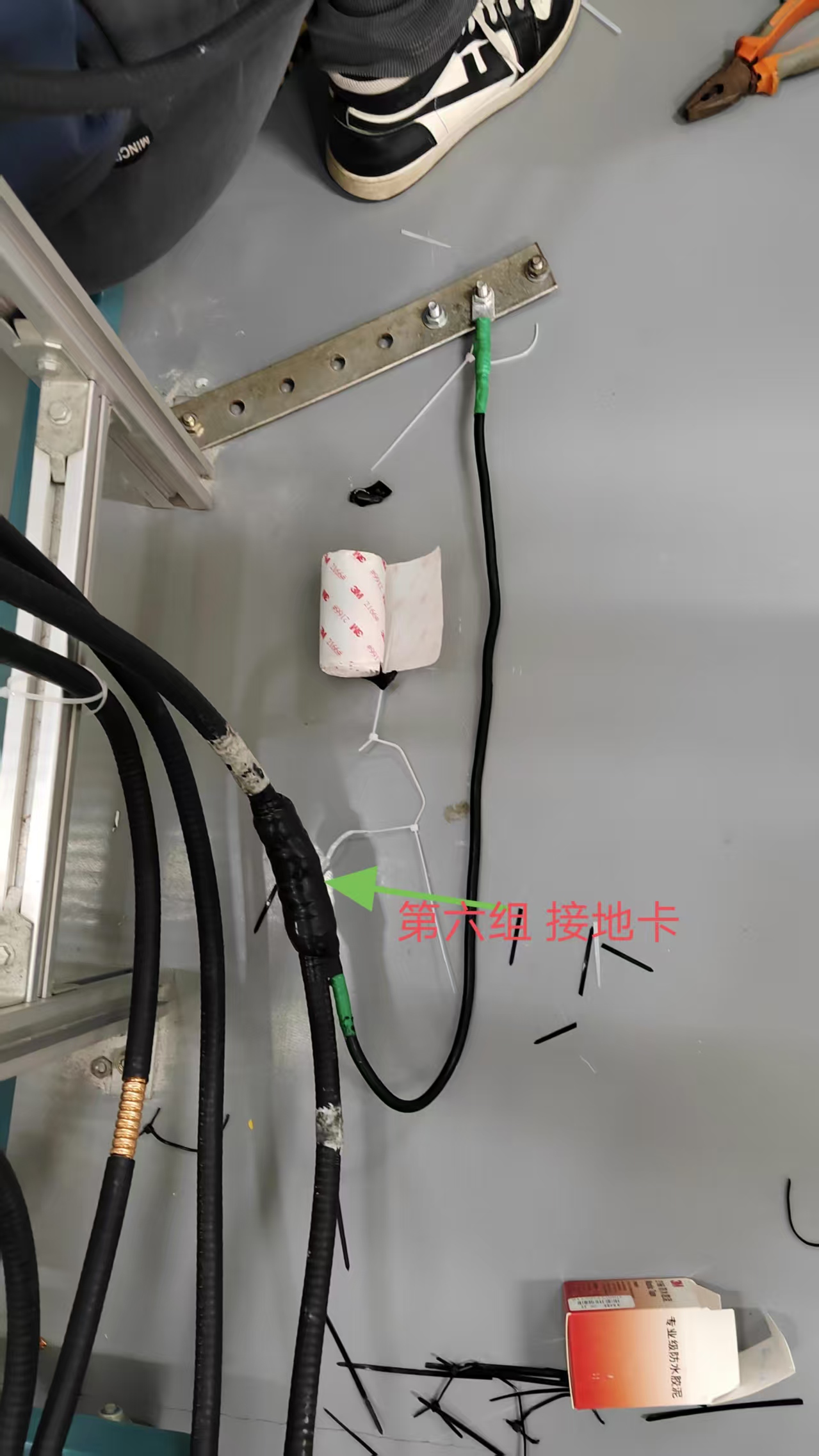

   馈线布放要点：
   使用专用馈线卡（间距1.5m）固定，避免与避雷针平行走线

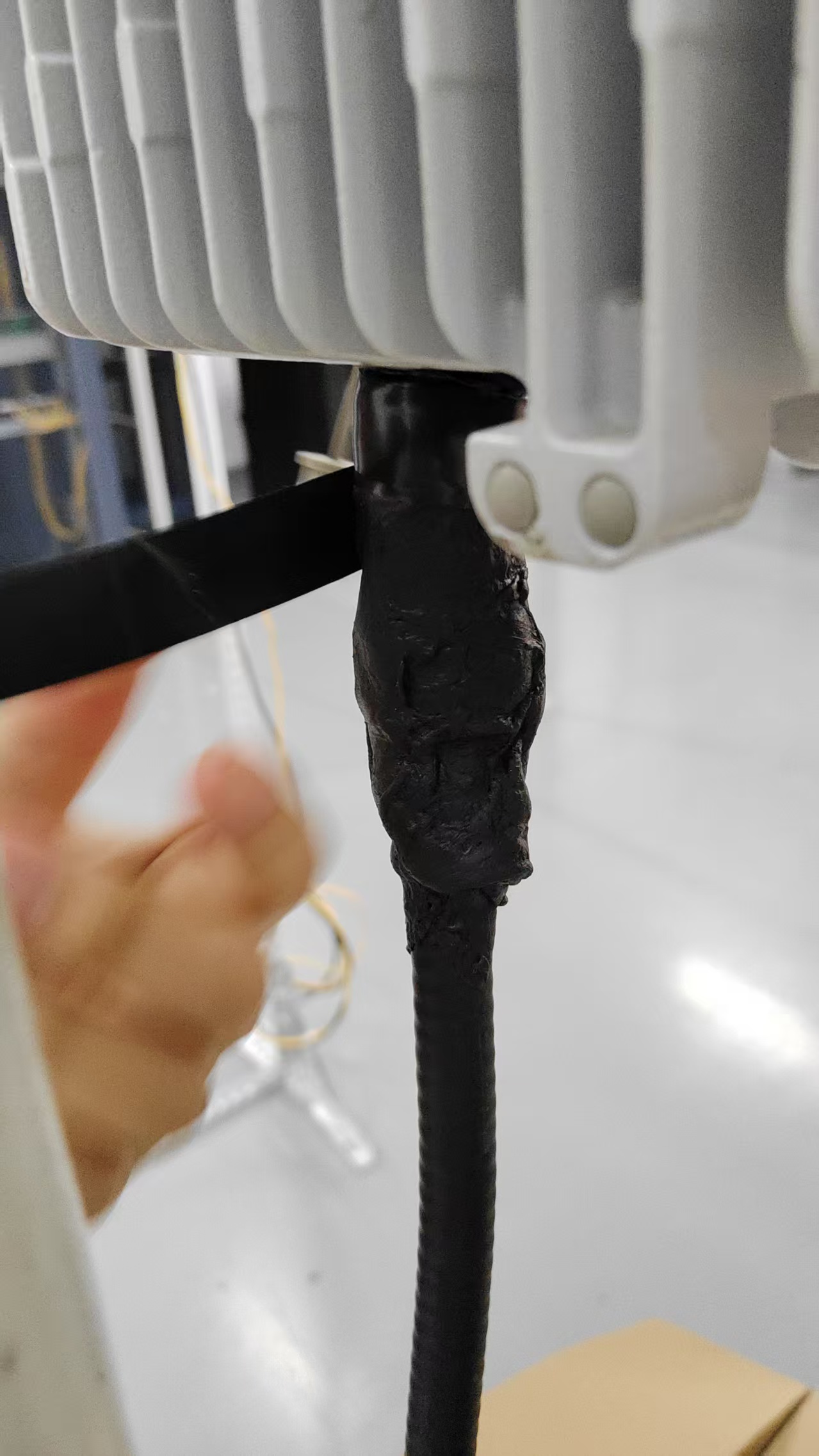

   接头防水处理"3+3"原则：3层胶带+3层热缩管

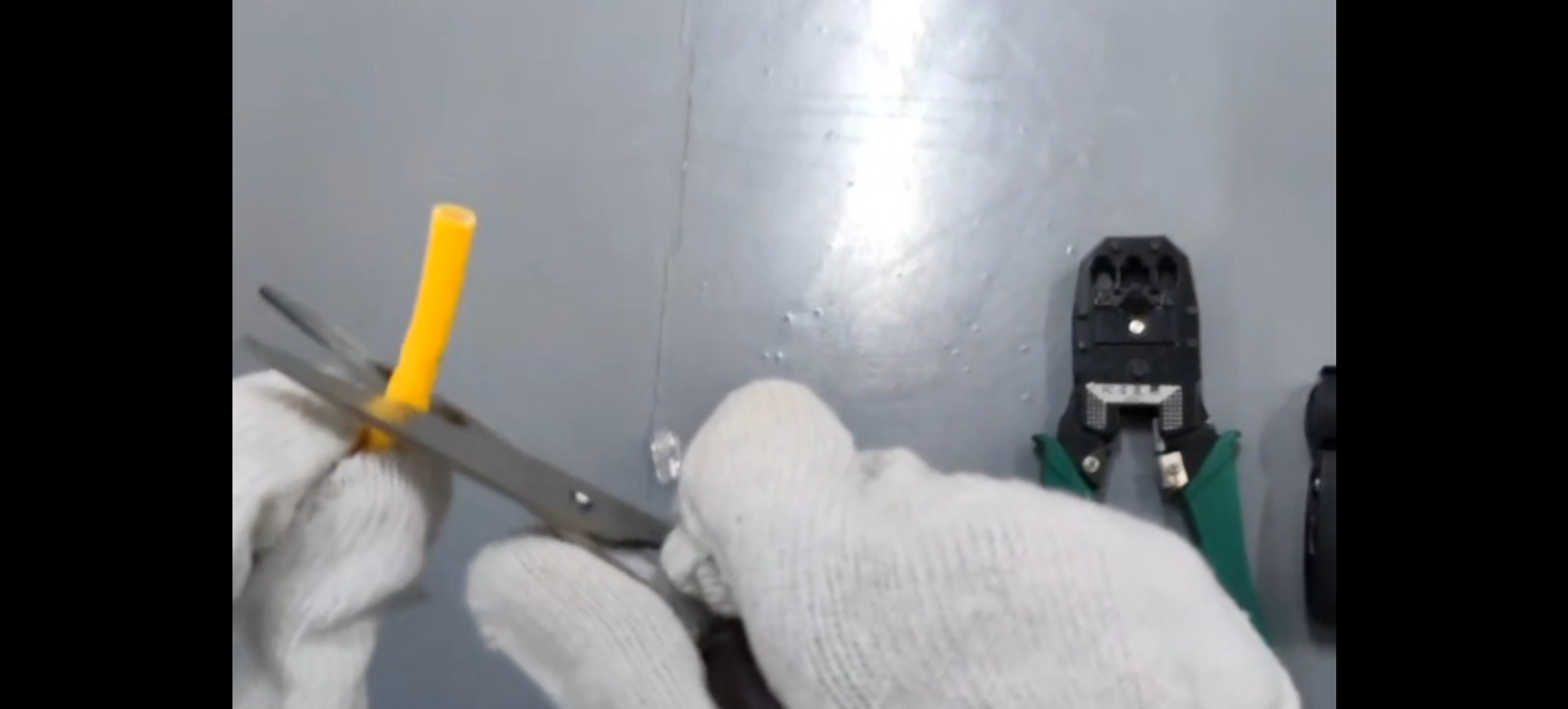

   网络线施工规范：
   遵循T568B线序标准，预留长度≤5cm
   弯曲处使用理线器保护，避免"死折"

   尾纤操作禁忌：
   严禁裸手触碰陶瓷插芯，熔接损耗需≤0.05dB
   盘纤半径≥40mm，使用螺旋式绑扎带固定

3. 测试验收阶段
   馈线：DTF测试（回波损耗＞18dB）
   网络线：FLUKE测试（满足CAT6标准）
   尾纤：OTDR双向测试（≤1.5dB总衰耗）

二、典型工程案例分析
 案例1：5G基站馈线布放故障
现象：某基站RSRP值波动达8dB
排查过程：
1. 使用驻波比测试仪发现3.5GHz频段VSWR=1.8
2. 检查发现馈线拐弯处弯曲半径仅5cm（标准应≥12cm）
3. 重新布放后VSWR降至1.2

经验总结：馈线机械形变会导致阻抗突变，需使用专用弯角器辅助施工。

 案例2：数据中心尾纤微弯损耗
故障表现：100G光模块频繁误码
根本原因：
光纤配线架内尾纤受压弯曲（实测半径28mm）
OTDR显示1550nm窗口存在0.7dB突变点
整改措施：
1. 更换大半径盘纤盒（≥60mm）
2. 采用"8字型"盘纤法
3. 衰耗降至0.2dB以下

三、常见施工问题及对策
（一）馈线系统典型故障
1. 问题：接头进水导致驻波比升高
   对策：
   使用双密封防水胶圈
   接头朝下安装（防水滴积聚）

2. 问题：电磁干扰引起底噪抬升
   对策：
   与220V电源线保持50cm间距
   加装磁环滤波器

 （二）网络线施工陷阱
1. 线序错误导致百兆降速

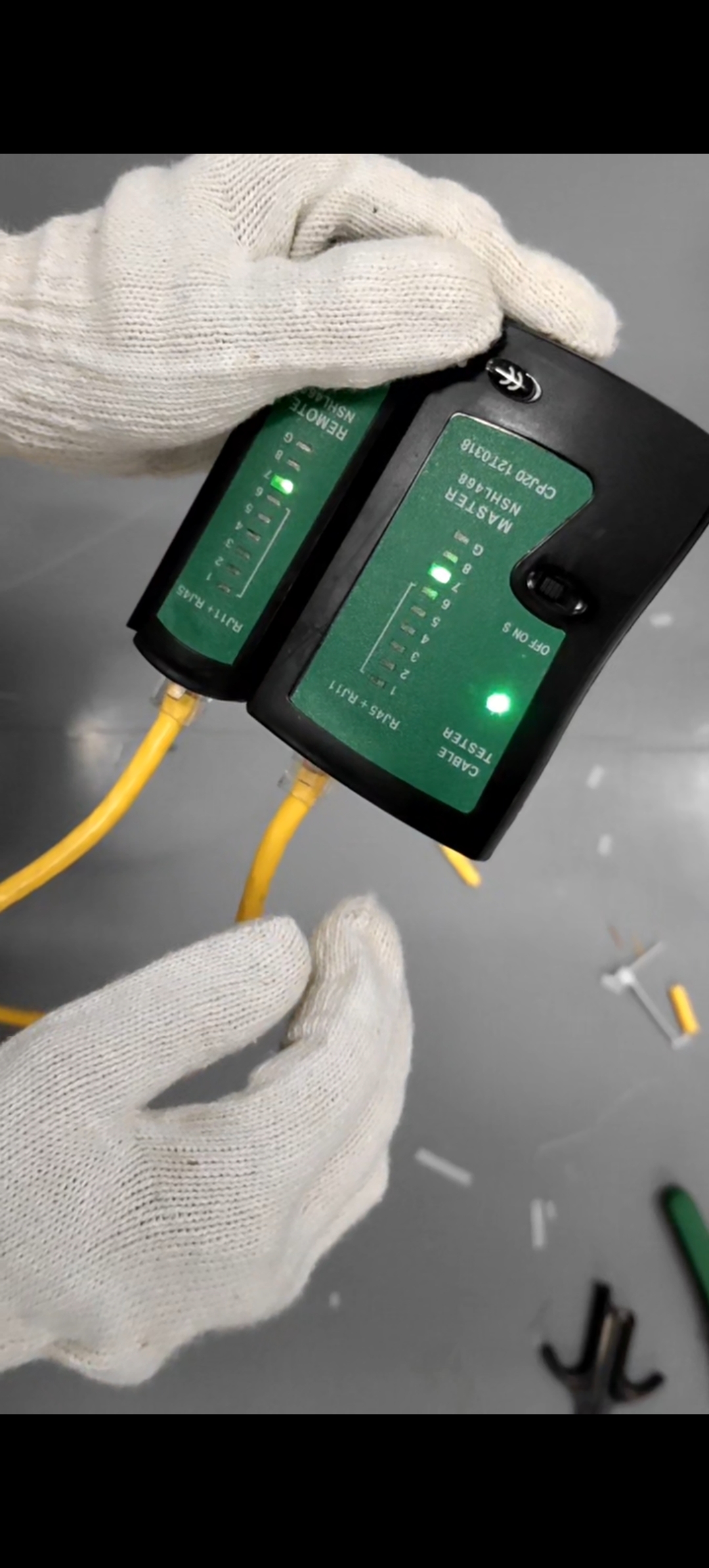

   必须使用测线仪全通断验证
2. 捆扎过紧引起NEXT超标
   扎带间距≥30cm，拉力≤5N

（三）尾纤管理痛点
1. 纤芯污染：
   施工全程戴防尘帽
   必配光纤显微镜检查
2. 盘纤混乱：
   采用分层式ODF架
   标签系统化管理（含光路编码）
