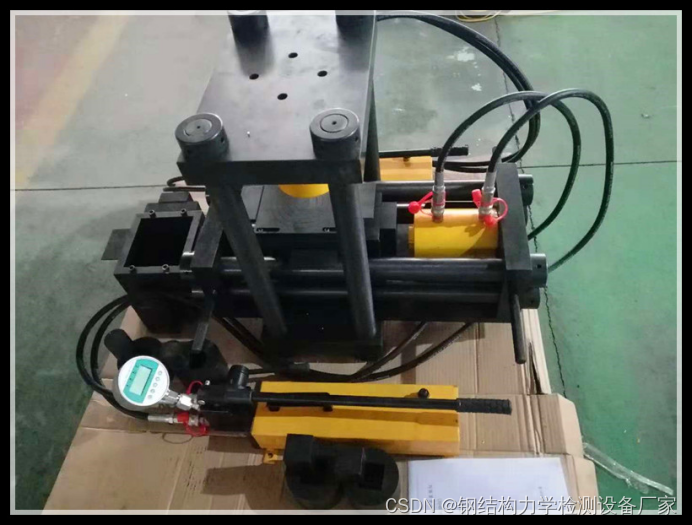

SJYS--500便携式岩石直剪仪

1 主要用途及特点

 便携式岩石直剪仪、型号：SJYS-50、主要用于岩石、土的力学性能试验，通过更换多种夹具可以完成以下不同的试验

• 岩石变形试验见4.1；
• 岩石抗压强度试验；
• 岩石抗拉强度试验；
• 岩石点荷载强度试验（能完成国内钻机的中～小不同直径岩心与不规则样的抗压、抗拉测试。抗压强度最小可测试到5Mpa（软岩），最大可测试任何坚硬岩石）；
• 完整岩石直剪试验（适用国内钻机的中～小直径岩心和横断面5cmＸ5cm直方柱体）；
• 岩石结构面与软弱岩石直剪试验（适于不易加工成型的不规则样）；
• 土直剪试验（直接测试钻孔取心土的抗剪指标，剪切面积可大于环刀面积）；
• 碎石土天然或饱和状态直剪试验（砾石粒径≤2.0cm的砂质碎石土）。

2 主要规格、技术参数和技术指标

本仪器主要规格、技术参数和技术指标如下：

• 外形尺寸：高670mm，长770mm，宽430mm；
• 重量：300Kg（包括两个油泵和各种配件）；
• 垂直千斤顶：最大出力500KN（50吨），最大行程60mm；
• 水平千斤顶：最大出力500KN（50吨），最大行程60mm；
• 适合试样尺寸；

1)岩石变形和抗压强度试验：Ф50mm～56mm或50m×50mm，H=100～112mm；

2)岩石抗拉强度试验：Ф=50～56mm，H=50～56mm；

3)岩石点荷载强度试验：L、W、H均40～60mm，六个端面尽量平行；

4)完整岩石(规则试样)直剪试验：Ф=50mm、56mm、71.5mm、90mm等尺寸圆柱体、H=50～100mm；横断面50mm×50mm方柱体；

5)结构面与软弱岩石(不规则试样)直剪试验：L≤160mm，W≤140mm，H≤160mm；

6)土直剪试验：Ф=90mm，H=30mm；

7)碎石土直剪试验：砾石粒径≤2.0cm，剪切盒容积L=160mm，W=140mm，H=160mm，V=35cm3。
