WDW-300B微机控制电子万能试验机技术方案书

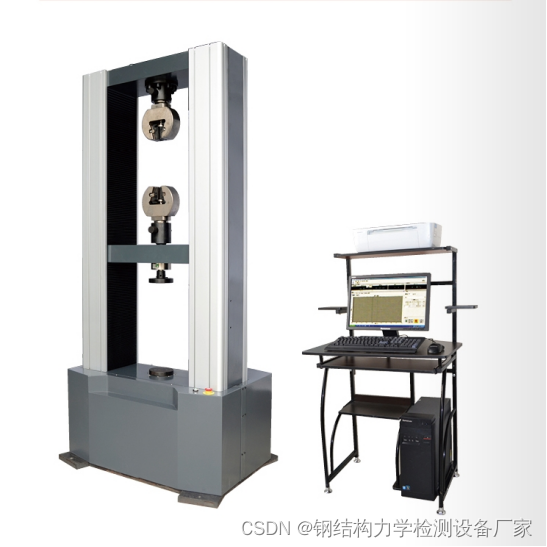

一．外观照片：

二.项目简介：

国内微机控制电子式万能试验机起步于90年代初，为提高企业产品的技术水平，公司先后引进国外先进技术，使公司的产品技术水平跃上了一个新的台阶。

三.使用领域：

该产品广泛用于金属、非金属材料的拉、压、弯剪等力学性能试验。配以种类繁多的附具，还可用于型材和构件的力学性能试验。在试样变形大，试验速度快的绳、带、丝、橡胶、塑料等材料试验领域，同样具有非常广泛的应用前景。适用于质量监督、教学科研、航空航天、钢铁冶金、汽车、建工建材等试验领域。

四.依据标准：

满足国家标准GB/T228.1-2010《金属材料 室温拉伸试验方法》、GB/T7314-2005《金属压缩试验方法》的要求，符合GB、ISO、ASTM、DIN等多种标准的数据处理。可以符合用户的要求及提供的标准。

五.重点描述：

1.主机：该机采用双空间门式结构，上空间拉伸，下空间压缩，弯曲。横梁无级升降。传动部分采用圆弧同步齿形带，丝杠副传动，传动平稳，噪音低。特别设计的同步齿形带减速系统和精密滚珠丝杠副带动试验机的移动横梁运动，实现了无间隙传动。

2.附具：

标准配置：楔型拉伸附具、压缩附具各一套。

3.电气测控系统：

（1）采用东元交流伺服系统和伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。

（2）具有过载、过流、过压、位移上下限位和紧急停止等保护功能。

（3）内置式控制器，保证了该试验机可以实现试验力、试样变形和横梁位移等参量的闭环控制，可实现等速试验力、等速位移、等速应变、等速载荷循环、等速变形循环等试验。各种控制模式之间可以平滑切换。

（4）试验结束时，可手动或自动高速返回试验初始位置。

（5）实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘，无任何模拟调节环节，控制电路高度集成化。

（6）电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。

（7）具有网络接口，可进行数据的传输、存储、打印记录和网络传输打印，可与企业内部局域网或Internet网连接。
