ospf的简单配置实验

题目：

1、R9-11为区域0，R11到R12为区域1;其中R11的环回也在区域0。

2、R9-R11 R11为DR设备，没有BDR。

3、R4环回地址已固定，其他所有网段使用192.168.1.0/24进行合理分配。

4、R12环回不能宣告，全网可达，保障更新安全，避免环路，减少路由条目数量。

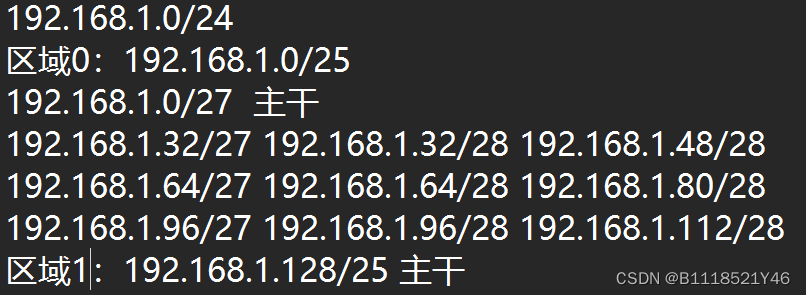

第一步，先进行IP地址划分，如图所示：

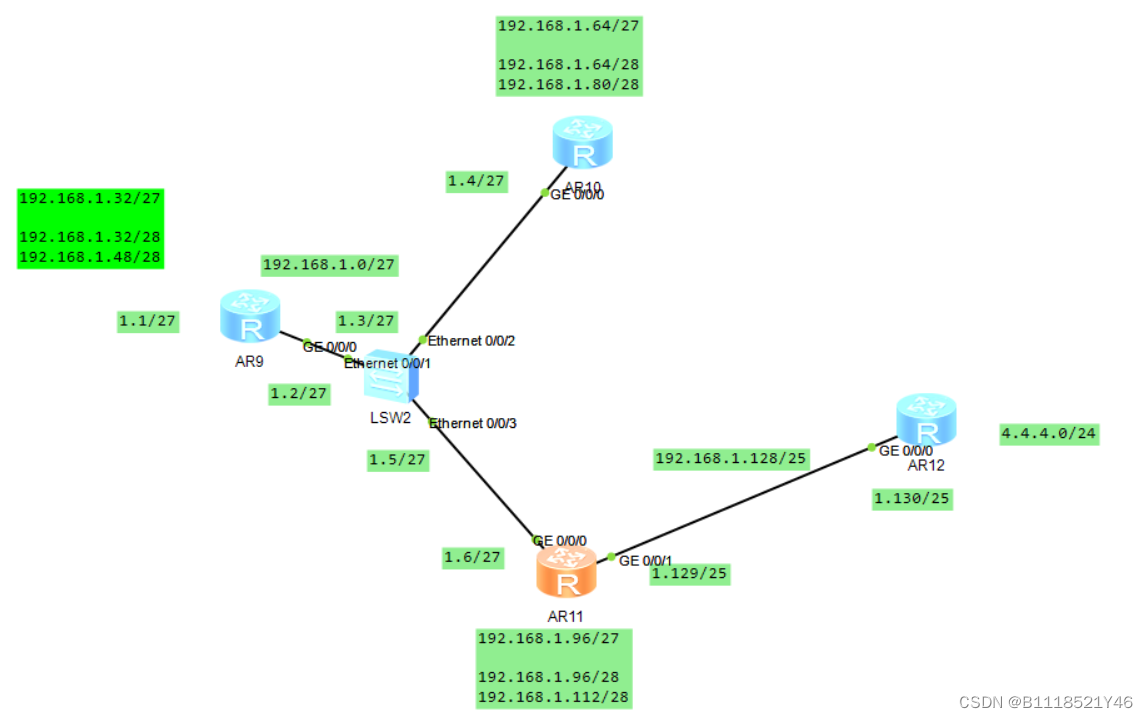

第二步，在图中标记IP地址和环回地址，如图：

第三步，进行IP地址和环回地址配置，配置好如图所示：

r9、r10、r11和r12的IP地址配置：

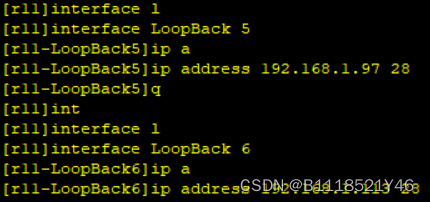

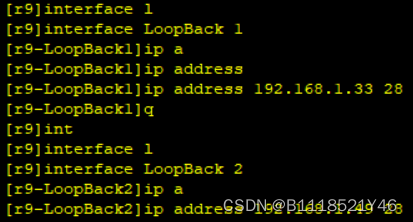

r9、r10、r11和r12的回环配置：

第四步，实现全网可达的方法，进行宣告，注意：r11的宣告，因为r11有两个区域，所以需要分开宣告，还有r12的宣告（r12回环不宣告），两位还需要在r12（边界路由）中加入缺省路由，就可以访问前面的路由，如图命令：

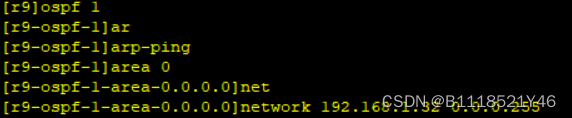

rr9、r10、r11和r12的宣告：

r12的缺省路由：

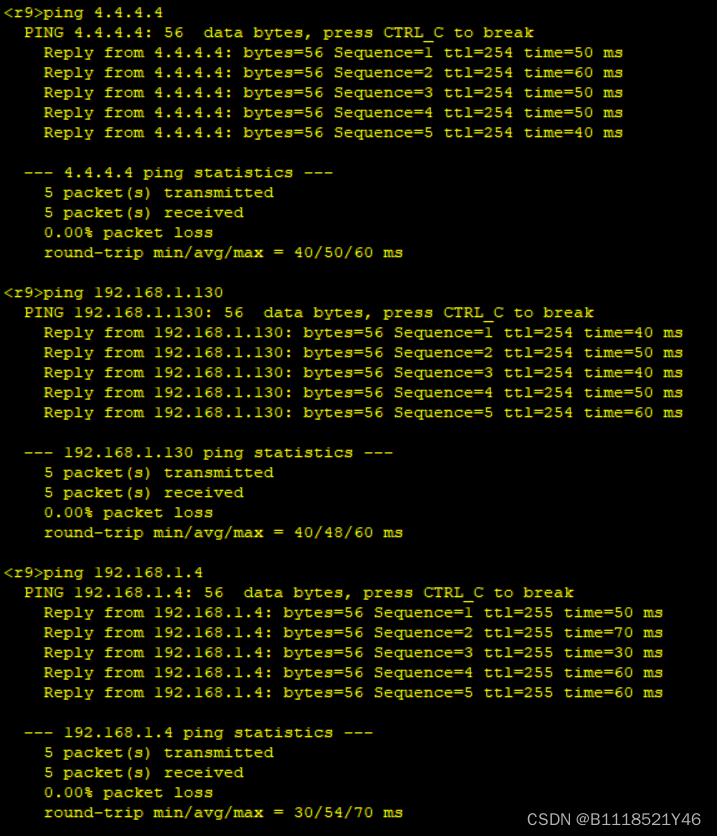

进行验证：

第五步，保障更新安全的方法，进行安全认证，在区域0，r9、r10和r11的g0/0/0接口的安全认证是一个密码。在区域1，r11的g0/0/1和r12的安全认证是一个密码，配置如图所示：

区域0：

区域1：

第六步：避免环路，需要在第r11加一个空接口，就可以实现，如图：

第七步：减少路由条目数量，进行汇总操作，将两个回环汇总成一个，可以减少条目，如图所示操作：

以上所以操作解决了1、3、4题。

接下来看第二个题目：因为r11为DR设备，没有BDR，所以可以用优先级来实现，降低r9和r10接口的优先级，让两个路由器不参与竞选，就只有r11路由器，所以为DR设备。

实现命令如图所示：

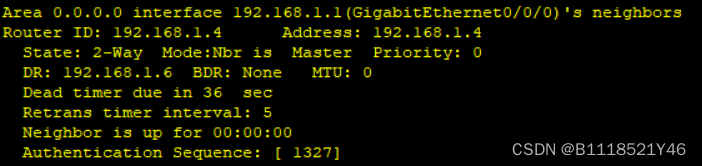

实验结果，如图：
