电路的上拉输入和下拉输入的区别与意义

前言

最近又接触了一种IDE，在设置输入模式时突然想到了解一下具体原理。

输入模式一般有两种：上拉输入和下拉输入；从现象看，上拉输入模式在未连接电路时，电平为高电平；下拉输入模式在未连接电路时，电平为低电平。我们知道了这两种输入模式原本的电平状态，依此确定我们的功能与代码，判断电平的变化。

为什么选择这两种输入模式

若我们不使用这两种输入模式，以按键电路来举例。当我们读取电平时，我们可能读取到的是0也可能是1，是一种未知的不稳定的状态，此时我们没法通过读取电平的方式来确定按键按下与否，因为原本电平高低无法确定，可能会误触发代码判断。

上拉输入模式和下拉输入模式到底是什么？

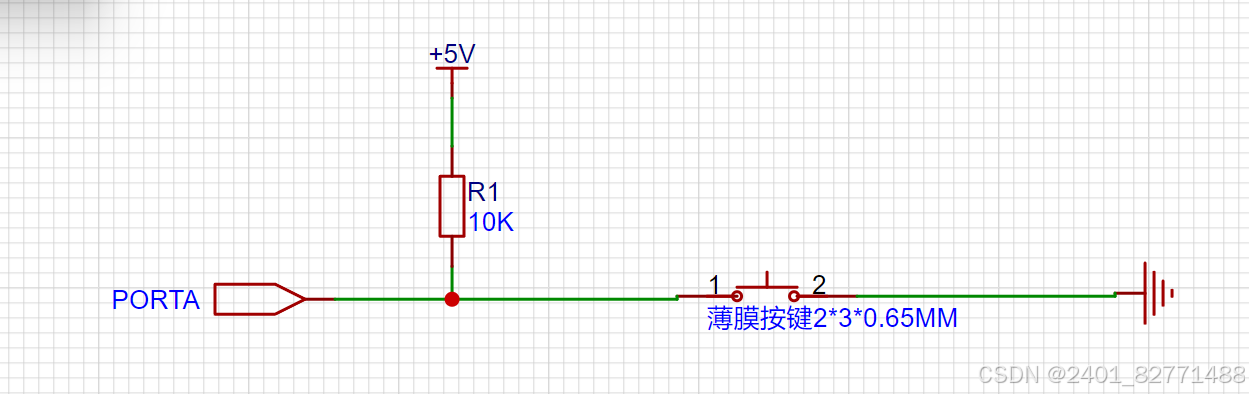

上拉输入：连接上拉电阻，当电路未连接时，引脚读取电平是稳定的高电平。在没有外部信号（或外部信号为高阻态）时，通过上拉电阻将输入端拉至一个确定的电平（通常是高电平）。

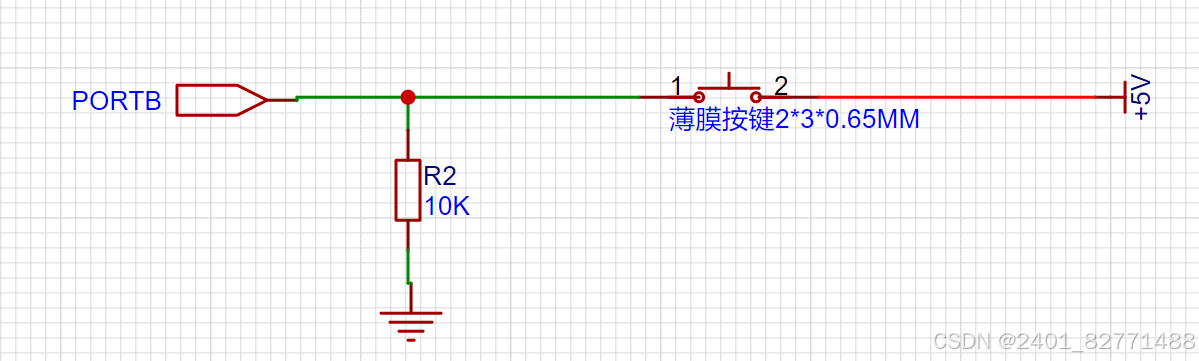

下拉输入：连接下拉电阻，当电路未连接时，引脚读取电平是稳定的低电平。通过将输入引脚连接到地（GND）通过一个下拉电阻，当没有外部信号连接时，下拉电阻将把输入引脚拉低到逻辑低电平。下拉电阻的存在形成了一个电流路径，从输入引脚通过下拉电阻到地，从而保持输入引脚在低电平状态。

在设计电路时我们需要设计上拉电阻和下拉电阻吗？

电阻在这两个模式中起到了至关重要的作用，但一般情况下单片机或者芯片都有内置上拉或者下拉电阻，我们只需要通过代码设置就可以实现，省略了外接上拉的、下拉的电阻。

总结

上拉输入和下拉输入可以增强电路稳定性、抗干扰能力强、减少误触发。
