组态图为什么都那么丑？反问你，漂亮真的用处不大。

本文链接：https://blog.csdn.net/2401_82943878/article/details/145496940

在工业自动化和控制系统领域，组态图是一种极为重要的工具，用于监控和管理各类设备与工艺流程。然而，不少人对组态图的第一印象便是 “丑”，其界面往往缺乏现代美感，色彩搭配单调，图形元素也较为粗糙。但实际上，组态图的设计理念并非以美观为导向，漂亮对于它来说，确实用处不大。

组态图的 “丑” 态呈现

从视觉角度看，多数组态图界面布局较为杂乱。各类设备图标、数据显示框以及连接线路密密麻麻地分布在画面上，缺乏清晰的层次和合理的分区。例如在常见的工厂生产线监控组态图中，不同生产环节的设备图标可能大小不一、风格各异，随意地放置在画面中，使得整个界面看起来毫无秩序感。

在色彩运用方面，组态图常常使用简单且对比度不高的颜色。大量采用单调的灰色、蓝色等基础色，很少运用丰富的色彩组合来提升视觉吸引力。像一些能源监控系统的组态图，几乎全是灰色调，仅用少量其他颜色来区分不同的设备状态，显得十分沉闷。

图形元素的设计也较为简陋。设备图标通常只是简单的几何图形拼凑，缺乏细节和设计感。比如阀门的图标可能就只是一个简单的圆形加一条直线，没有任何质感或立体感，难以给人留下深刻的视觉印象。

组态图设计重实用而非美观的原因

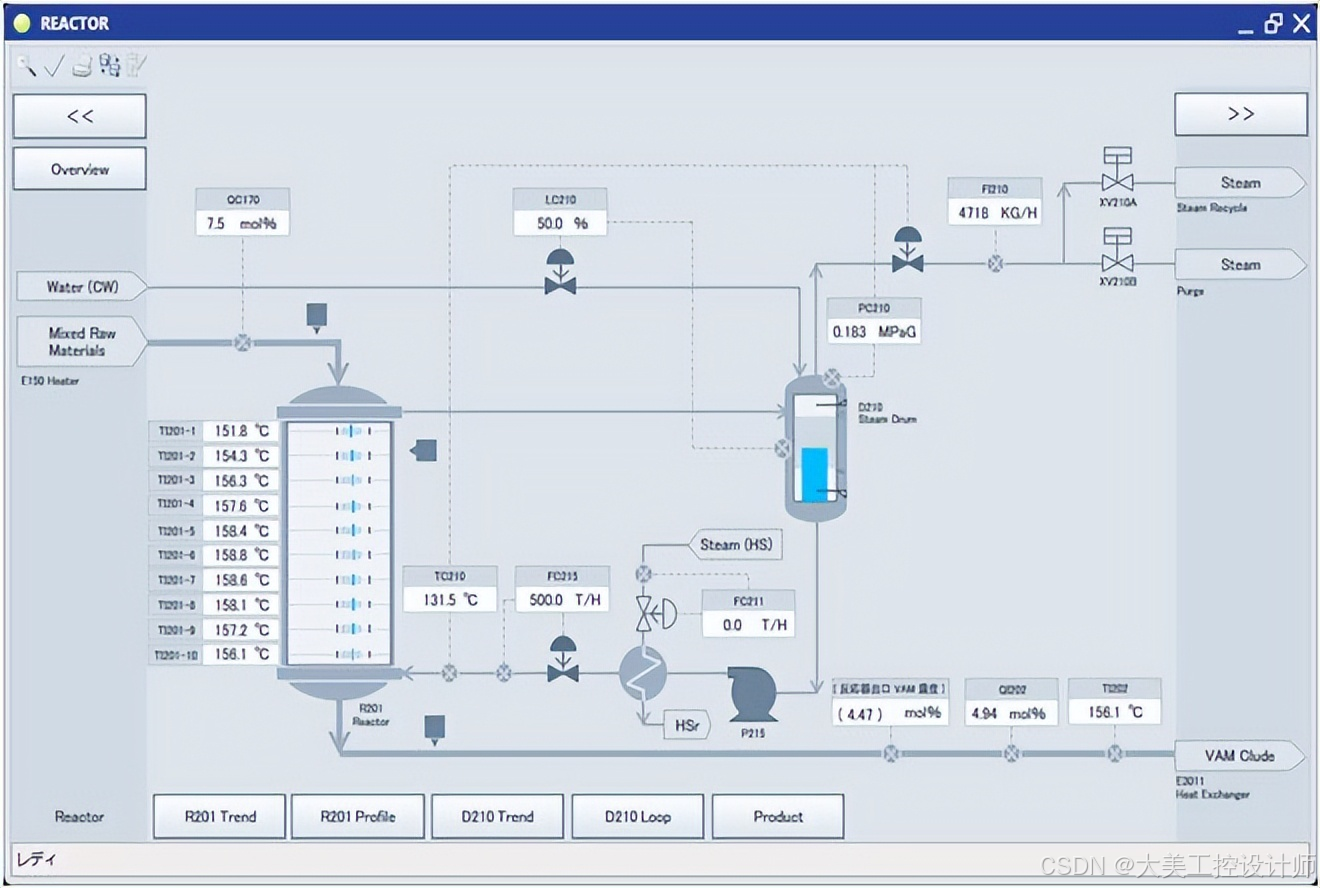

从功能特性来看，组态图的首要任务是准确、实时地反映设备的运行状态和工艺流程的数据。为了实现这一目标，它需要将大量的监控数据和设备信息直观地展示出来。这就决定了其设计必须以数据的清晰呈现为核心，而不是追求美观。例如在化工生产过程中，温度、压力、流量等关键数据需要精确地显示在组态图上，工程师们更关注数据的准确性和易读性，而不是界面是否漂亮。

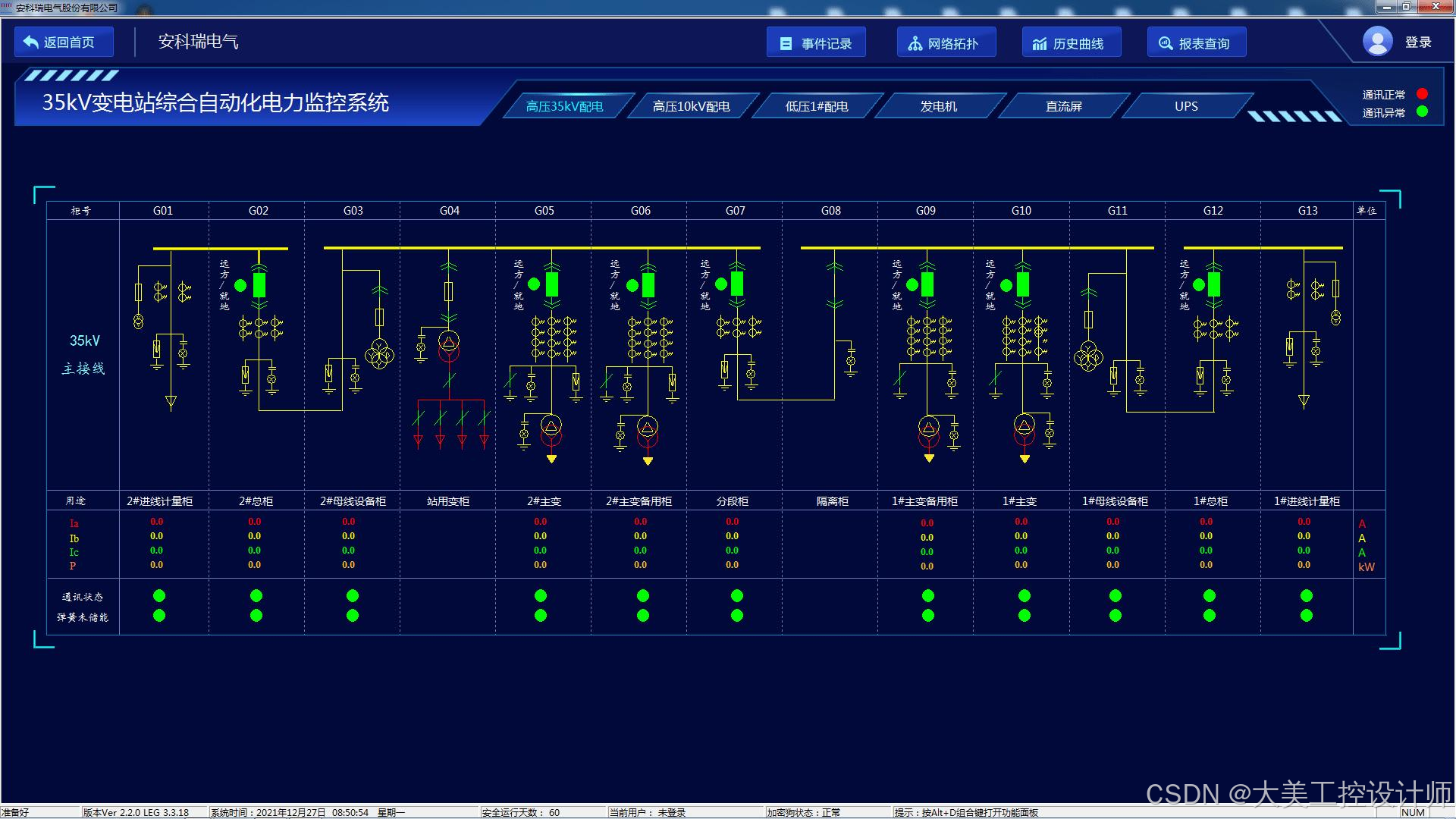

组态图的应用场景也决定了其实用性的重要地位。它主要应用于工业生产现场、监控中心等场所，使用者多为专业技术人员和操作人员。这些人员在工作中需要快速获取设备信息，做出决策。对于他们来说，一个能够简洁明了地展示设备状态和数据的组态图，远比一个漂亮但复杂难懂的界面更有价值。比如在电力调度中心，调度员需要在短时间内根据组态图上的信息判断电网的运行情况，及时进行调度操作，此时组态图的实用性就至关重要。

此外，行业传统观念也对组态图的设计产生了影响。长期以来，工业自动化领域一直强调功能性和稳定性，对于界面设计的重视程度相对较低。这种传统观念使得组态图在设计过程中，往往将更多的精力放在功能实现和系统稳定性上，而忽视了美观性的提升。

实用价值在不同应用场景的体现

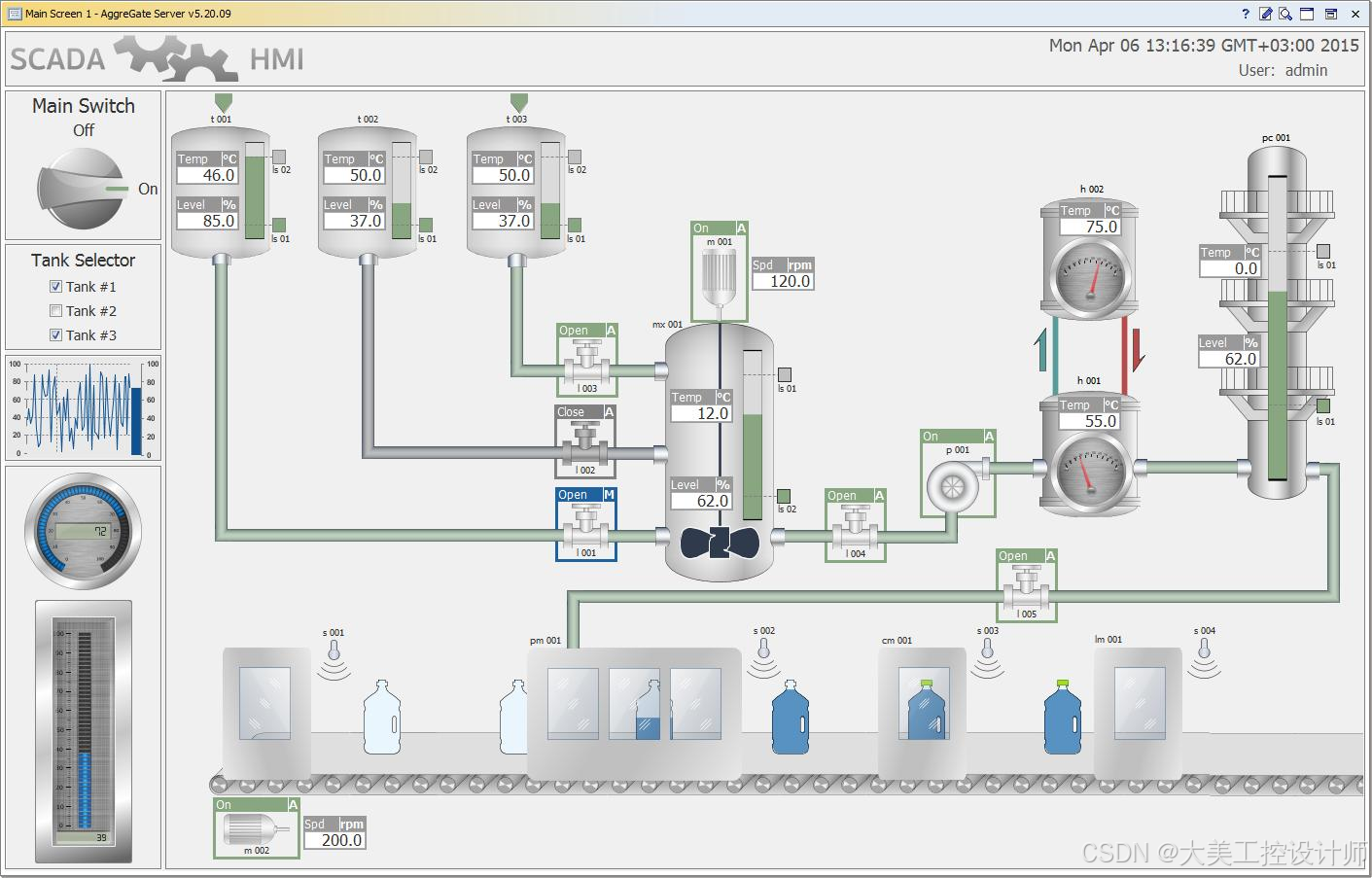

在制造业中，组态图用于生产线的监控和管理。通过组态图，操作人员可以实时了解生产线上各个设备的运行状态，如设备是否正常运转、产品的生产进度等。一旦出现故障，能够迅速从组态图上定位问题所在，及时采取维修措施。例如汽车制造企业的生产线，通过组态图可以监控每一个装配环节的设备运行情况，确保生产的连续性和产品质量。

在能源领域，组态图用于电力、石油、天然气等能源生产和输送过程的监控。以石油管道运输为例，组态图可以实时显示管道内的压力、流量、油温等参数，以及各个泵站的运行状态。工作人员根据这些信息，能够及时调整输送参数，保障能源的安全、稳定输送。

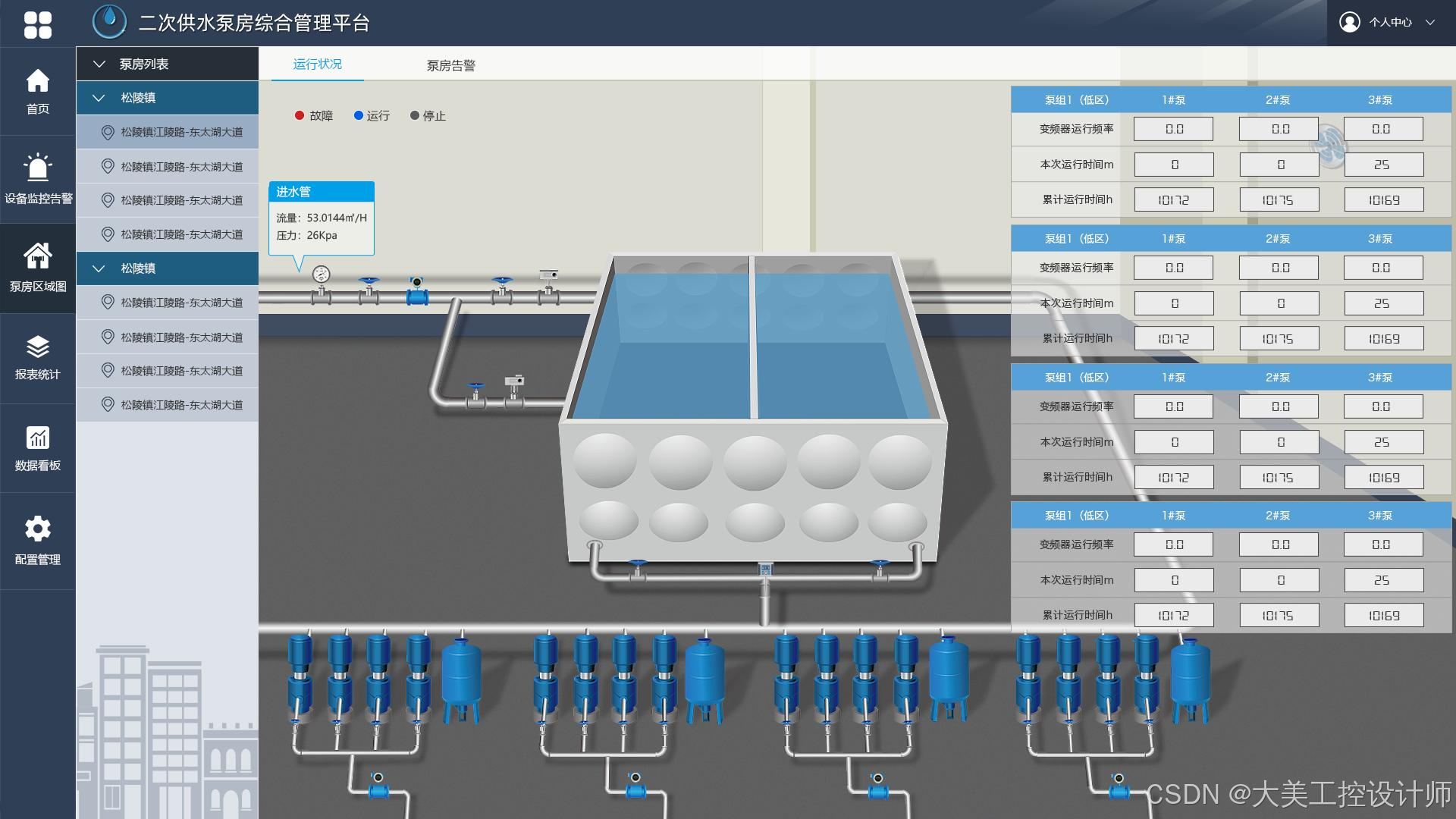

在市政工程领域，组态图用于城市基础设施的监控，如供水、排水、交通等系统。在城市供水系统中，组态图可以展示各个水厂的生产情况、管网的压力分布以及用户的用水情况。通过对这些数据的监控和分析，市政部门能够合理调度水资源，保障城市的正常供水。

美观与实用平衡的难点

虽然美观性对于组态图来说并非首要目标，但在一定程度上实现美观与实用的平衡也是有必要的。然而，这并非易事。一方面，增加美观性可能会导致界面复杂度增加，从而影响数据的可读性和操作的便捷性。例如，在组态图中添加过多的动画效果和装饰元素，可能会分散用户的注意力，使其难以快速获取关键信息。

另一方面，提升美观性需要投入更多的设计资源和开发成本。这对于一些预算有限的企业和项目来说，可能是一个难以承受的负担。而且，不同用户对于美观的定义存在差异，要设计出一个满足大多数用户审美需求的组态图，难度较大。

未来组态图设计的发展趋势及对美观与实用关系的影响

随着技术的不断发展，未来组态图设计可能会朝着更加智能化、人性化的方向发展。一方面，人工智能和大数据技术的应用，可能会使组态图能够根据用户的操作习惯和需求，自动调整界面布局和数据展示方式，进一步提升实用性。另一方面，随着用户对界面设计要求的逐渐提高，组态图也可能会在保持实用性的基础上，适当提升美观性。例如，采用更加简洁、现代的设计风格，运用新型的可视化技术，如虚拟现实（VR）和增强现实（AR），为用户提供更加沉浸式的体验。
