一、DS1302介绍

1、SPI数字接口访问：3线或4线，同步，主从，串行。

2、内部存着一个时间点信息，可以读写，上电自动走表。

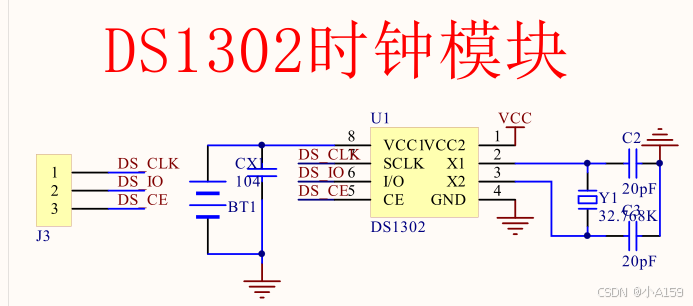

二、原理图分析和接线

通过观察原理图我们知道，这个开发板将DS1302的3根通信线，作为J3引了出来，我们只需要使用3根杜邦线，将这3根线和单片机的引脚连接即可。至于使用那个引脚自己选择即可。

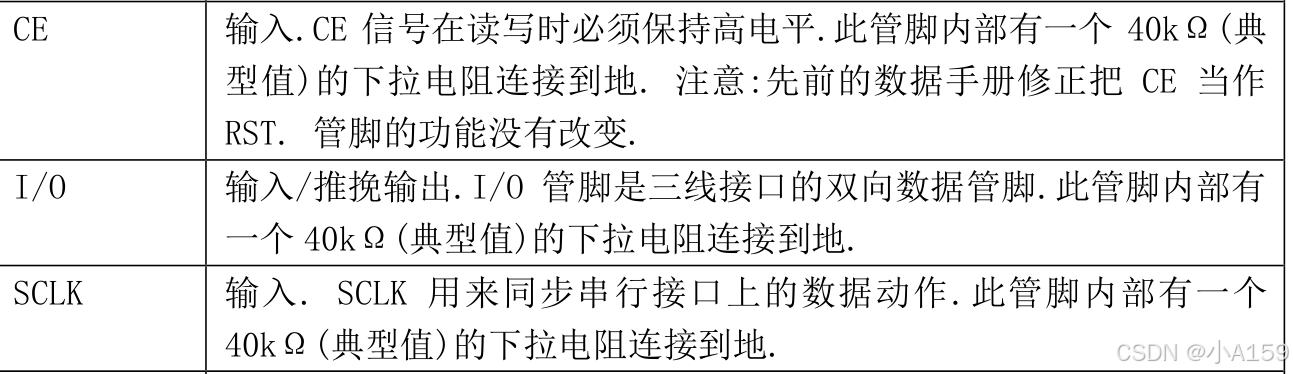

三、数据手册分析

我们通过看数据手册得出下面几点：该芯片可以实时计算年、月、日、时、分、秒、星期，并有闰年调节功能，工作在宽电压，读写可以单字节也可以多字节。

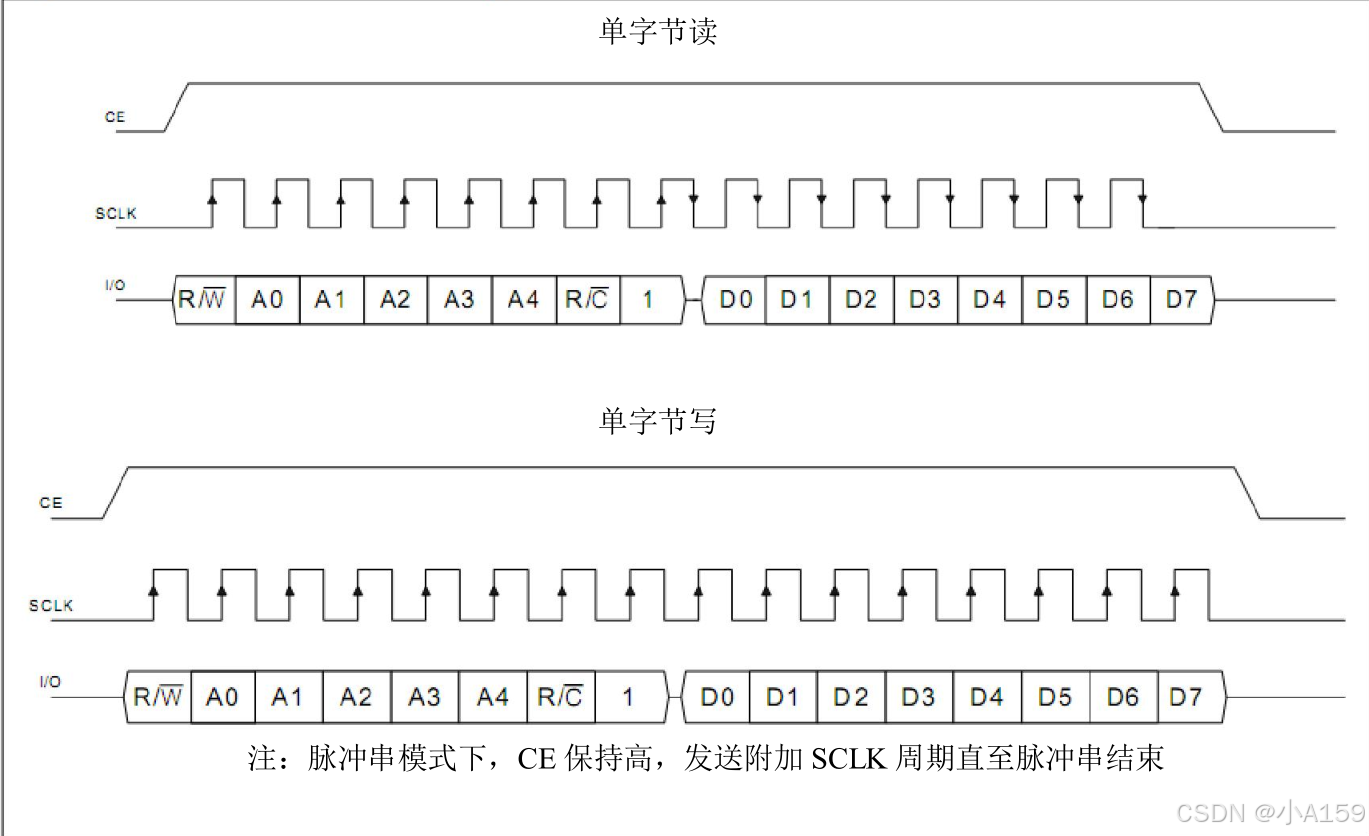

四、时序图分析

（1）横轴代表时间，纵轴是同一时间点各个通信线上的状态，从左往右3条线一起看，不能分开来分析，首先变化的是CE从低电平变成了高电平，此时SCLK和I/O线上的点平变化才有意义，不然芯片都工作不了。其次在SCLK从低电平变到高电平之前，I/O线上的数据必须准备好，并且持续一段时间，等SCLK从低电平到高电平变化完之后，才可以改变，这样数据才能正确传输。
（2）从静态与动态2个角度去看
（3）大小端：一个字节发出去，高位在前还是低位在前。
（4）上升沿读取，下降沿写入、注意SCLK工作频率

五、编写读和写函数

有了下面这两个函数，我们就可以对DS1302进行读和写的操作了。需要注意的是DS1302有写保护功能，我们再给他写入数据之前，一定要先关闭他的写保护功能。

uchar ds1302_read(uchar command)
{
	uchar i = 0, date = 0, date1 = 0;
	CE = 0;      //先将信号线都进行复位
	_nop_();     //每次操作完成信号线之后，加一段延时等待信号稳定
	SCLK = 0;
	_nop_();
	CE = 1;      //将CE线拉高，使能芯片
	_nop_();


	for (i=0; i<8; i++)
	{
		IO =  command & 0x01;	//取出最低位
		_nop_();
		SCLK = 1;               //产生上升沿，将数据发出去
		_nop_();
		command >>= 1;          //将已经发出的最低位移出去，准备发下一位
		SCLK = 0;               //为下一次产生上升沿做准备
		_nop_();

	}
	for (i=0; i<8; i++)
	{
		date1 = IO;	            //将IO线上的电平读出来，保存一下，因为IO这个变量不能直接进行移位
		date = (date >> 1) | (date1 << 7);  //将先接收到的数据放到最高位，然后在进行右移
		_nop_();                            //这样最后先接收到的就在最低位，后接收到的就在最高位
		SCLK = 1;               //方便下一次产生下降沿
		_nop_();
		SCLK = 0;               //产生下降沿，这样数据就准备好了，我们就可以进行读取了
		_nop_();
	}
    CE = 0;                     //将芯片使能关闭
	_nop_();
	return date;
}

void ds1302_write(uchar command, uchar date)
{
	uchar i = 0, dat = 0;
	CE = 0;
	_nop_();
	SCLK = 0;
	_nop_();
	CE = 1;
	_nop_();

	for (i=0; i<8; i++)
	{
		dat = command & 0x01;
		IO = dat;
		command >>= 1;
		_nop_();
		SCLK = 1;
		_nop_();
		SCLK = 0;
		_nop_();
	}
	for (i=0; i<8; i++)
	{
		dat = date & 0x01;
		IO = dat;
		date >>= 1;
		_nop_();
		SCLK = 1;
		_nop_();
		SCLK = 0;
		_nop_();
	}
	CE = 0;
	_nop_();
}

六、时间的写入和读取

我们需要注意的是：在这里我们的时间写入包括读取通过串口打印，都是使用的是十六进制的格式进行的，因为DS1302给我们提供的时间格式是BCD编码的，它本质上是十六进制，但是看起来像十进制的一种编码方式。因此我们在使用串口接收的时候一定要调整到HEX接收模式，不然的话收到的就是一些乱码。

void main(void)
{
	uchar dat = 0, i = 0;
	uchar code write[7] = {0x80, 0x82, 0x84, 0x86, 0x88, 0x8a, 0x8c};
	uchar code read[7]  = {0x81, 0x83, 0x85, 0x87, 0x89, 0x8b, 0x8d};
	uchar code settime[7] = {0x50, 0x59, 0x23, 0x16, 0x10, 0x03, 0x24};
	uart_init();
	ds1302_write(0x8E, 0x00);   //关闭写保护功能
	for (i=0; i<7; i++)         //设置时间
	{
		ds1302_write(write[i], settime[i]);
	}
	ds1302_write(0x8E, 0x80);   //打开写保护功能
	while(1)
	{
		for (i=0; i<7; i++)    //读取时间，注意串口接收一定要设置为HEX接收
		{
			dat = ds1302_read(read[i]);
			uart_send_byte(dat);
		}
		delay1s();

  }
}

七、添加16进制到10进制的转换

针对上面的问题，为了使程序的输入和输出用起来更符合常理，同时在时间设置时可以使用10进制，输出时间可以使用字符输出打印，因此就加了这一功能。

//初始化函数，可以直接设置时间
void ds1302_init(uchar *dat)
{
	uchar i = 0;
	ds1302_write(0x8E, 0x00);   //关闭写保护功能
	for (i=0; i<7; i++)
	{
		dat[i] = shi_to_bcd(dat[i]);
	}
	for (i=0; i<7; i++)
	{
		ds1302_write(write[i], dat[i]);
	}
	ds1302_write(0x8E, 0x80);   //打开写保护功能
}
//读取时间函数，将读取到的时间打印在串口上
void read_time(void)
{
	uchar i = 0, dat = 0;
	for (i=0; i<7; i++)
	{
		dat = ds1302_read(read[i]);
		dat = bcd_to_shi(dat);
		uart_send_num(dat);
		uart_send_byte('-');
	}
	delay1s();
}
//BCD编码转换10进制
uchar bcd_to_shi(uchar dat)
{
	uchar date = 0;
	date = (dat & 0x0f) + (dat >> 4) * 10;
	return date;
}
//10进制转换BCD编码
uchar shi_to_bcd(uchar dat)
{
	uchar date;
	date = ((dat / 10)<< 4) + (dat % 10);
	return date;
}
