5.生成树协议：STP

        在计算机网络中，STP（Spanning Tree Protocol，生成树协议）是一种用于防止网络中出现环路的协议。网络中的环路会导致广播风暴、数据包重复等问题，严重影响网络的正常运行。

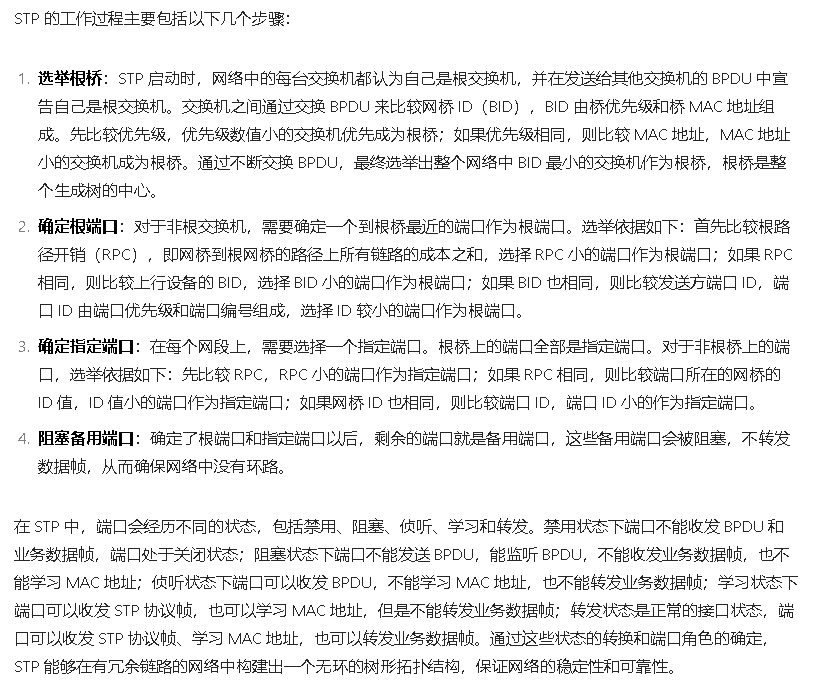

        STP的工作原理是通过在网络中的交换机之间交换BPDU（Bridge Protocol Data Unit，桥协议数据单元）来选举根交换机，然后确定每个交换机的根端口、指定端口和非指定端口。根交换机是整个生成树的中心，它具有最低的桥ID（由优先级和MAC地址组成）。根端口是每个非根交换机上到根交换机路径开销最小的端口，指定端口是每个网段上到根交换机路径开销最小的端口，非指定端口则会被阻塞，不转发数据帧，从而确保网络中没有环路。

        STP通过不断地监测网络拓扑结构的变化，当有链路故障、交换机加入或离开等情况发生时，会重新计算生成树，以保证网络的连通性和稳定性。它能够自动调整网络中的路径，使网络在出现故障时能够快速恢复正常通信。

        STP有多种版本，如传统的STP（IEEE 802.1D），后来又发展出了RSTP（Rapid Spanning Tree Protocol，快速生成树协议），RSTP在收敛速度上有了很大的改进，能够更快地适应网络拓扑的变化。还有MSTP（Multiple Spanning Tree Protocol，多生成树协议），它可以将多个VLAN映射到同一个生成树上，提高了网络资源的利用率，同时也增强了网络的可靠性和可扩展性。

        在实际的网络部署中，STP是非常重要的，它能够保证网络的稳定性和可靠性，避免因环路而导致的网络故障，确保数据能够在网络中正确地传输。网络管理员可以通过配置STP的相关参数，如交换机的优先级、端口开销等，来优化网络的拓扑结构，提高网络的性能。

名词解释：
STP：生成树协议（Spanning Tree Protocol），用于在局域网中消除网络环路，通过阻塞某些端口来确保网络中只有一条无环路径。
BID：桥ID（Bridge ID），用于在生成树协议中唯一标识一个桥设备，由桥优先级和桥MAC地址组成。
PID：端口ID（Port ID），用于标识桥设备上的端口，由端口优先级和端口号组成。
BPDU：桥协议数据单元（Bridge Protocol Data Unit），是生成树协议中用于交换机之间交换信息的数据包，包含了桥ID、端口ID、路径开销等信息。
DP：指定端口（Designated Port），在生成树协议中，每个网段都有一个指定端口，负责向该网段转发数据。
RP：根端口（Root Port），在非根桥设备上，到根桥路径开销最小的端口，用于接收来自根桥的BPDU。
RPC：路径开销（Root Path Cost），是指从一个端口到根桥的路径上所有链路的开销之和，用于计算最短路径。
桥：在计算机网络中，桥是一种用于连接两个或多个局域网段的设备，它可以根据MAC地址转发数据帧，起到隔离冲突域的作用。
桥的MAC地址：桥设备的媒体访问控制地址，是一个唯一的标识符，用于在局域网中标识桥设备。
桥ID：见BID的解释。
端口ID：见PID的解释。

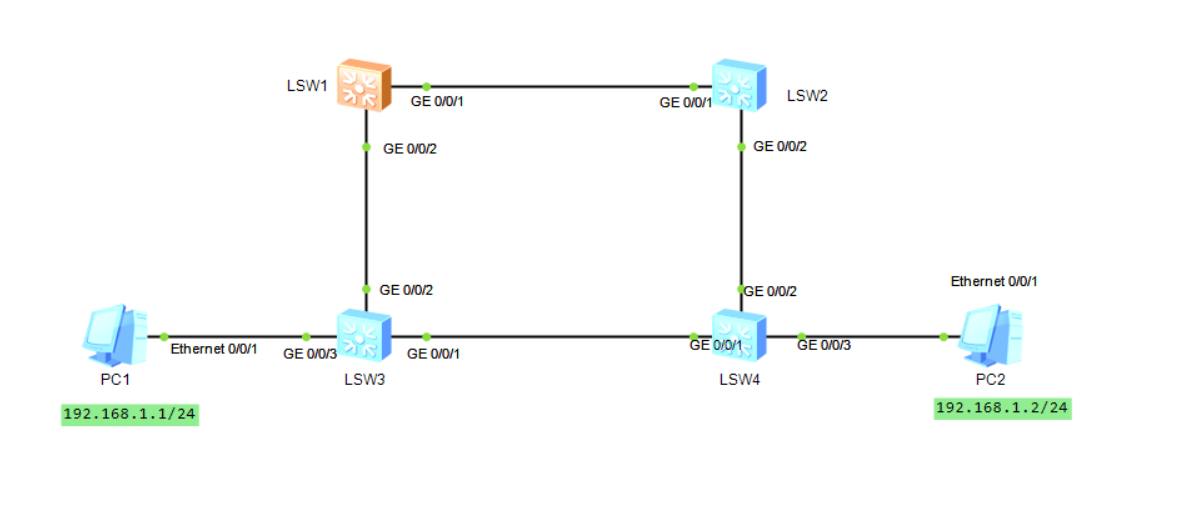

SW1：

<Huawei>sy
Enter system view, return user view with Ctrl+Z.
[Huawei]un in en
Info: Information center is disabled.
[Huawei]sy SW1
[SW1]stp mode stp		#开生成树协议
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW1]stp root primary	#设置为根桥
[SW1]

SW2：

<Huawei>sy
Enter system view, return user view with Ctrl+Z.
[Huawei]un in en
Info: Information center is disabled.
[Huawei]sy SW2
[SW2]stp mode stp
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW2]stp root secondary
[SW2]

SW3：

<Huawei>sy
Enter system view, return user view with Ctrl+Z.
[Huawei]un in en
Info: Information center is disabled.
[Huawei]sy SW3
[SW3]stp mode stp
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW3]

SW4 参考 SW3

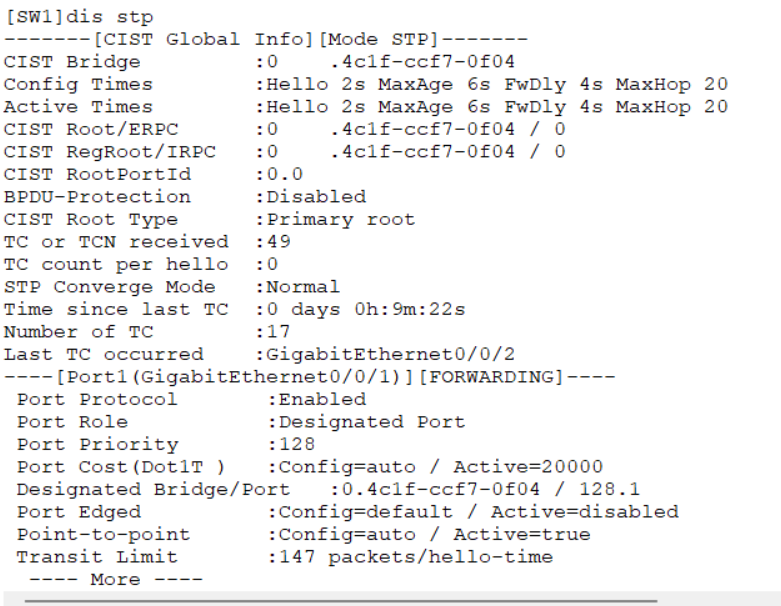

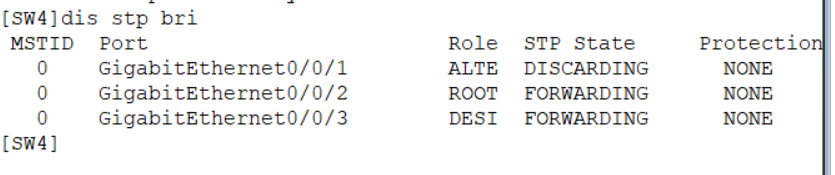

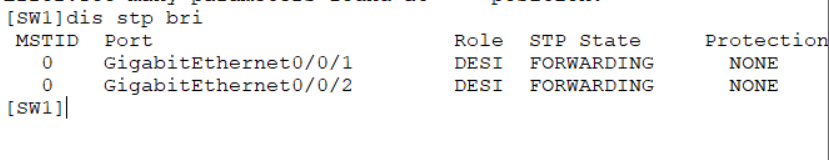

查看STP的信息：ROOT：根端口
DESI：是指定端口（Designated Port）的缩写。指定端口负责向网段转发数据，每个网段都有一个指定端口，它是该网段上到根桥路径开销最小的端口。
ALTE：是替代端口（Alternate Port）的缩写，也叫备份端口。它是用于学习到其他网桥发送的配置 BPDU 报文而阻塞的端口，为根端口提供了另一条可切换路径，是根端口的备份端口。

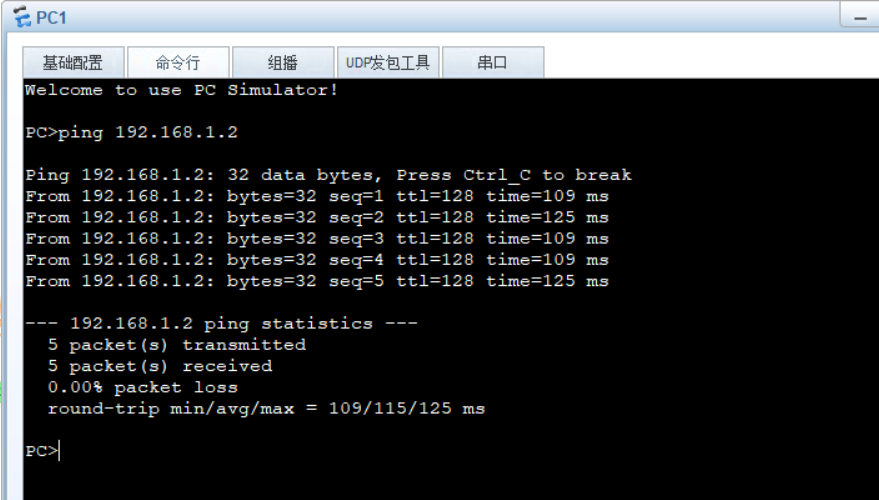

PC1 ping PC2

调节STP计时器参数

[SW1]stp timer max-age 600	#将 STP 的最大老化时间定时器设置为 600 秒（默认20秒）
[SW1]stp timer forward-delay 400	#把 STP 的转发延迟时间设定为 400 秒（默认15秒）
#目的：加快STP的收敛速度
#SW2，SW3，SW4参考SW1

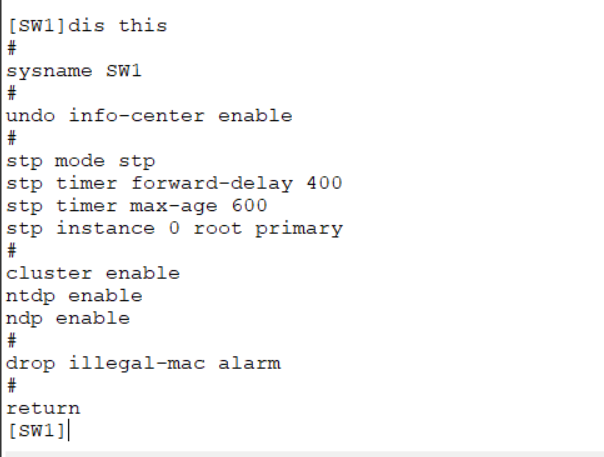

查看配置信息
