最后一章 处理器架构

6. 处理器架构2

前面第4部分实现了8位OVERTURE架构CPU，通过第5部分编程可以看出，其局限性还是很大的。因此这里第6部分将搭建一个32位LEG架构CPU。（不知道这个LEG是怎么来的，难不成是因为现实世界的手机、平板CPU都是ARM架构，所以这里用了LEG一词？）

第6部分共11个关卡：异或、8位常数、8位异或、相等、无符号小于、有符号小于、宽指令、一把线，像挂面、操作码、立即数、条件判断Ⅱ。

关卡54. 异或

从前面的电路图可以看出：A XOR B = (A OR B) AND (A NAND B)。

汇编代码如下（13行）（代码含义参见上一篇文章）：

 R61
 R62
 R14
 R25
 OR
 R30
 R41
 R52
 NAND
 R01
 R32
 AND
 R36

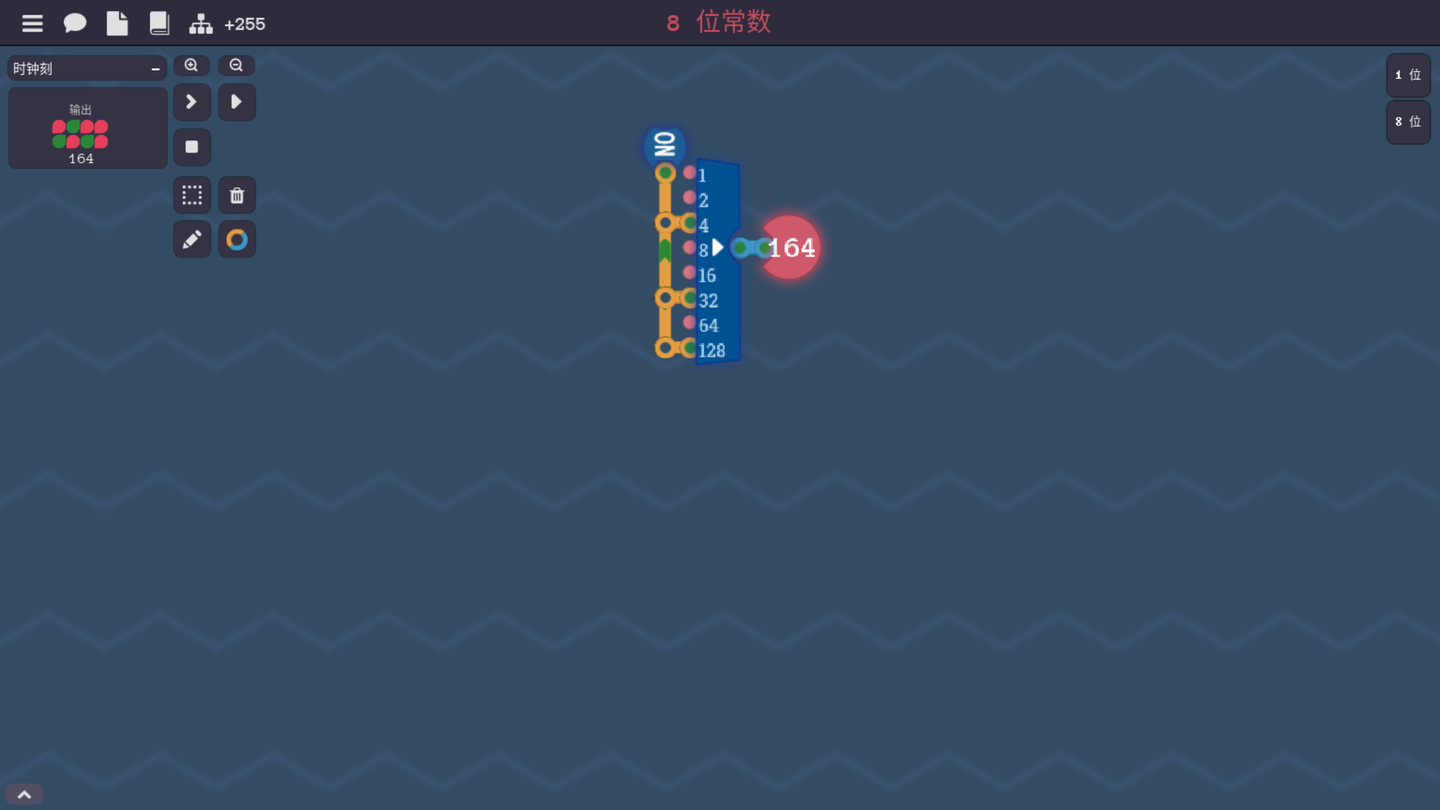

关卡55. 8位常数

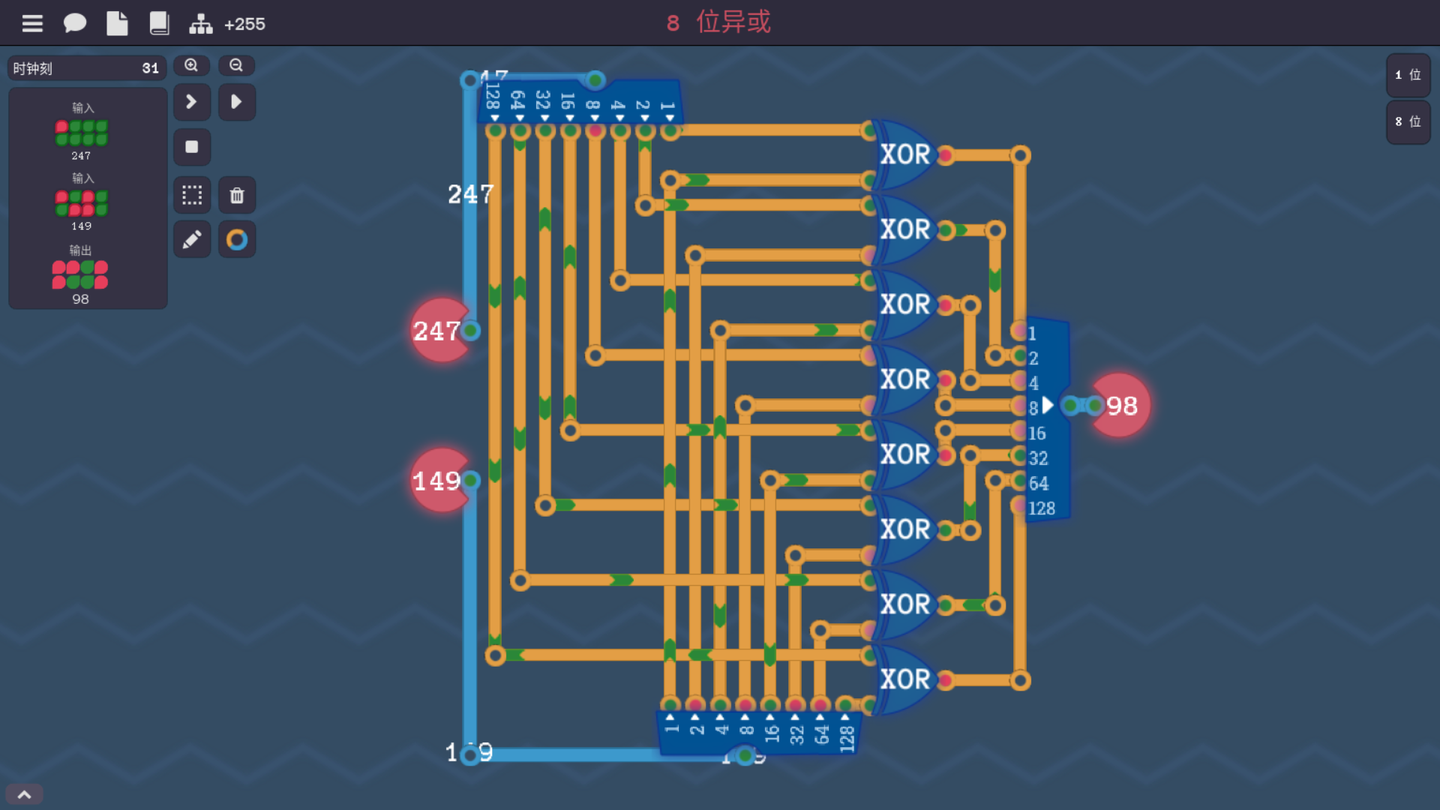

关卡56. 8位异或

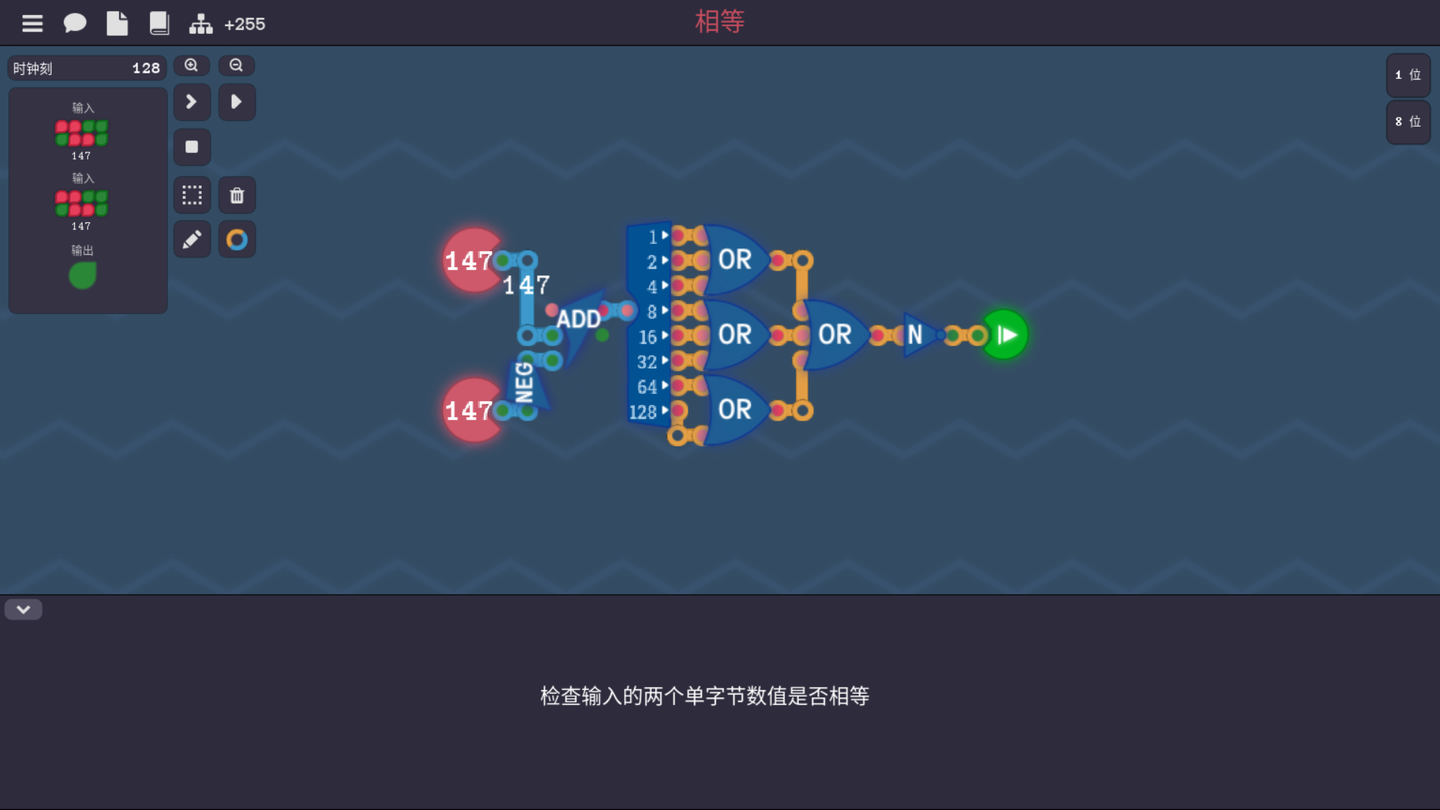

关卡57. 相等

关卡58. 无符号小于

这一关的核心思想是：把数字想象成一个9位二进制数，不要受8位字节的限制。

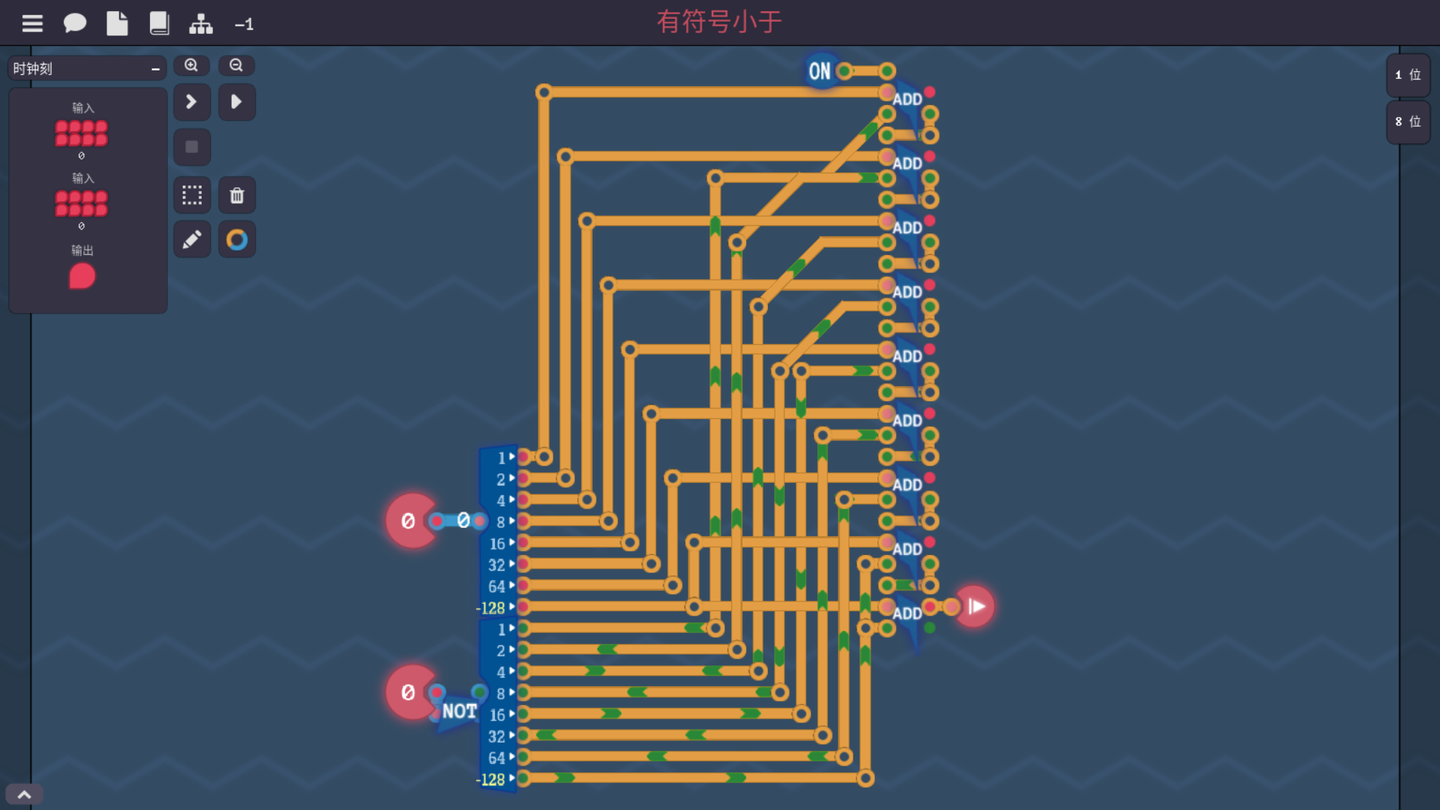

关卡59. 有符号小于

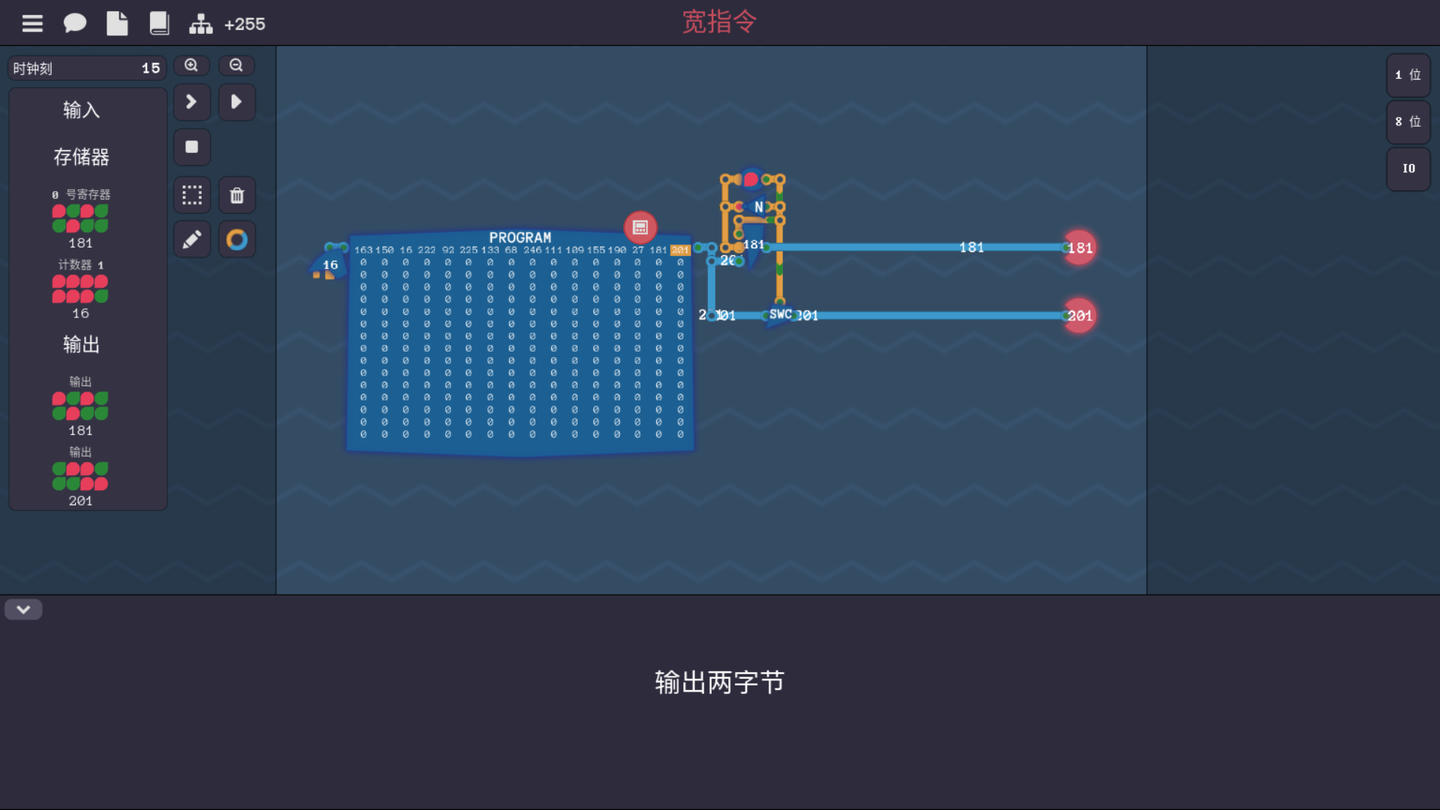

关卡60. 宽指令

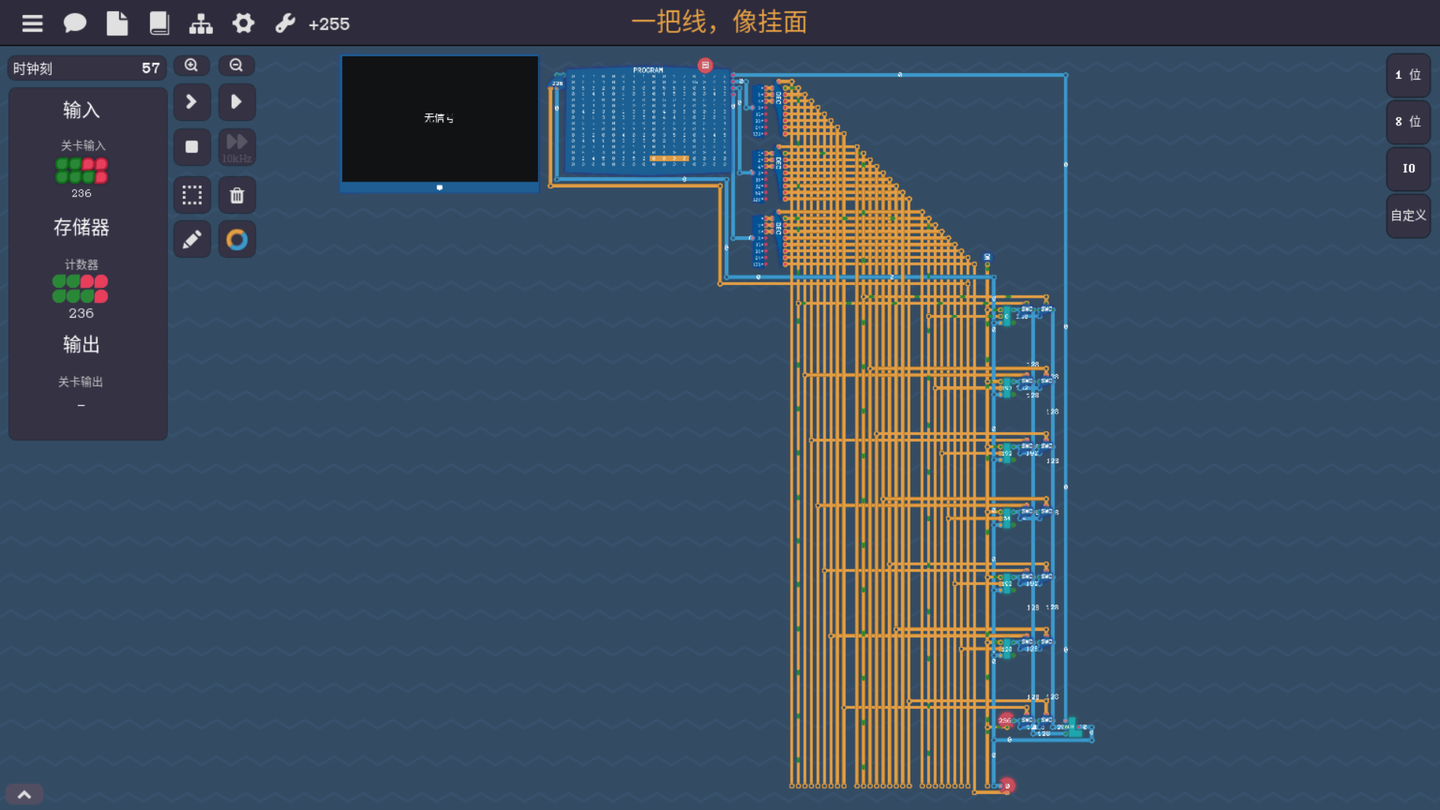

关卡61. 一把线，像挂面

这里和OVERTURE架构不一样的地方是：OVERTURE输入和输出全部都用一根总线，而这里两路输入和输出共用了三根各自独立的总线。

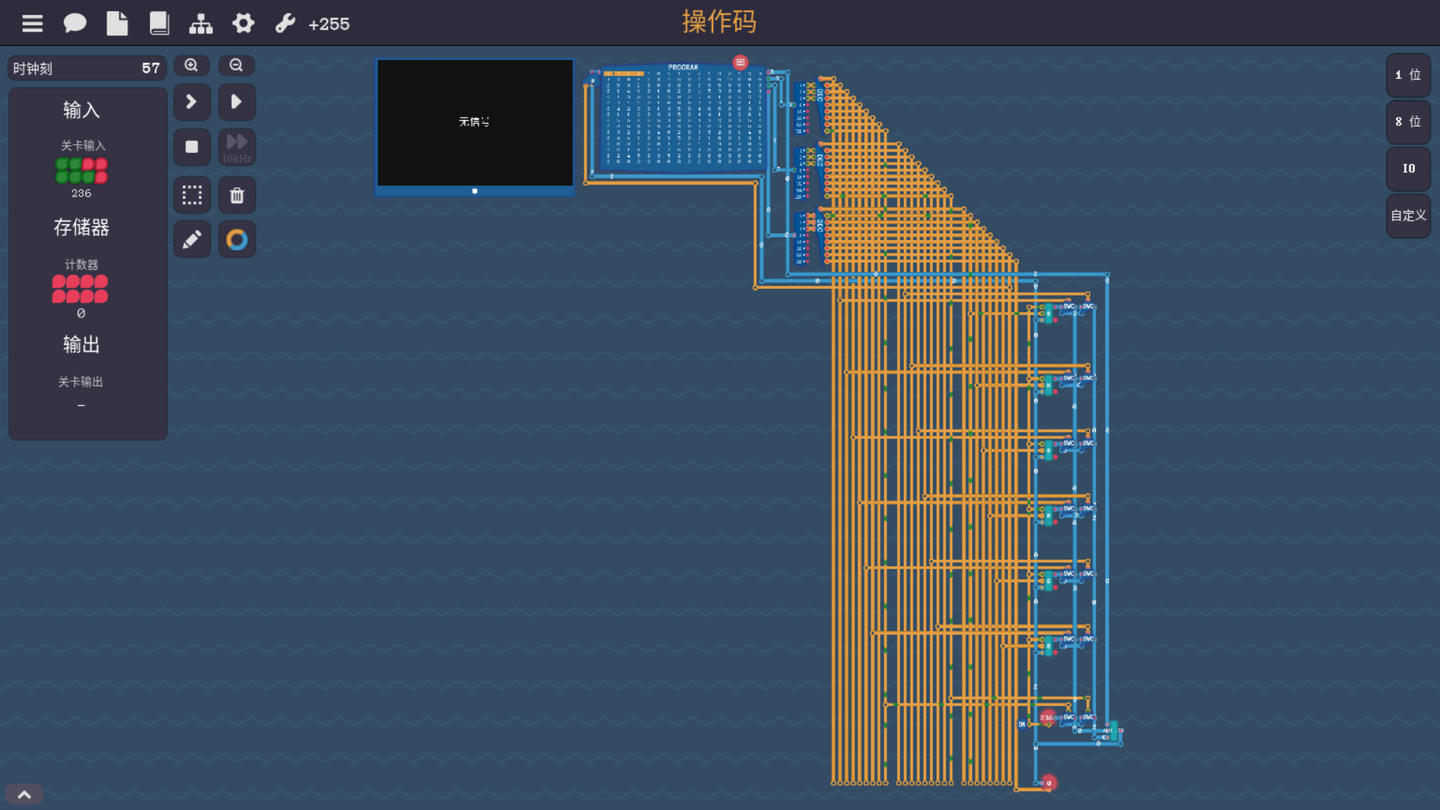

关卡62. 操作码

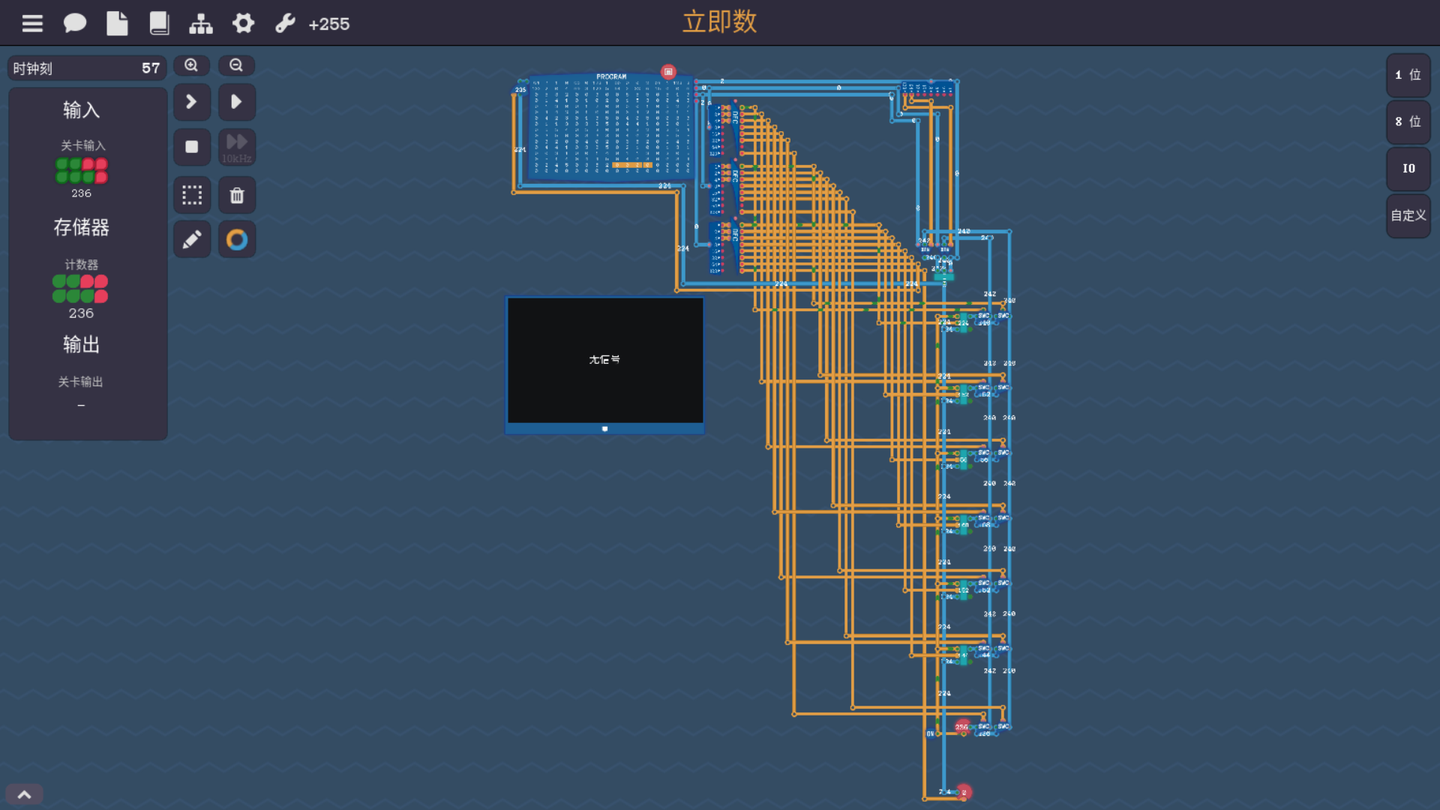

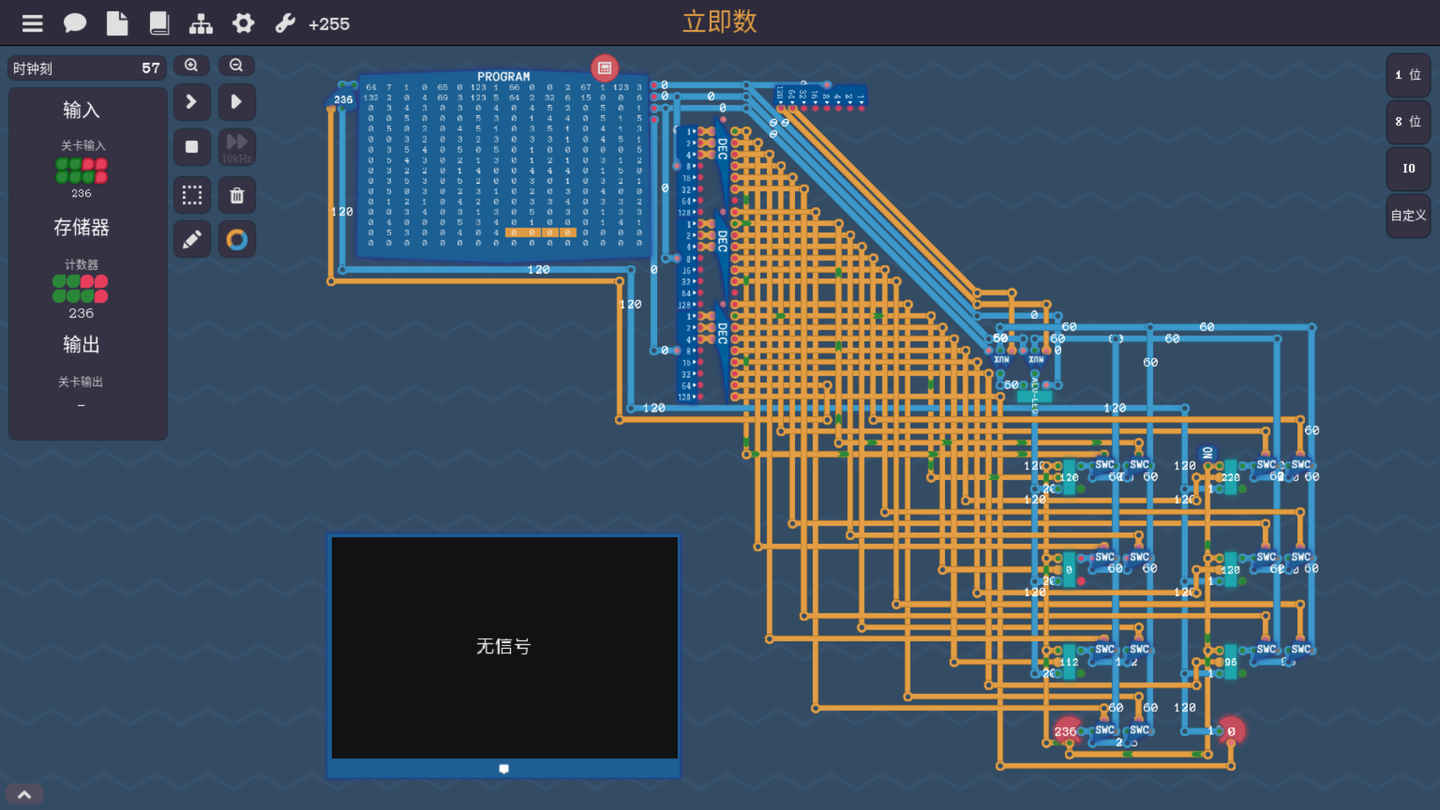

关卡63. 立即数

这里我嫌纵向排线在电脑横屏上看着不方便，因此重新排线，把3个寄存器放到了右边，不过怎么看起来像个恐龙：

关卡64. 条件判断Ⅱ

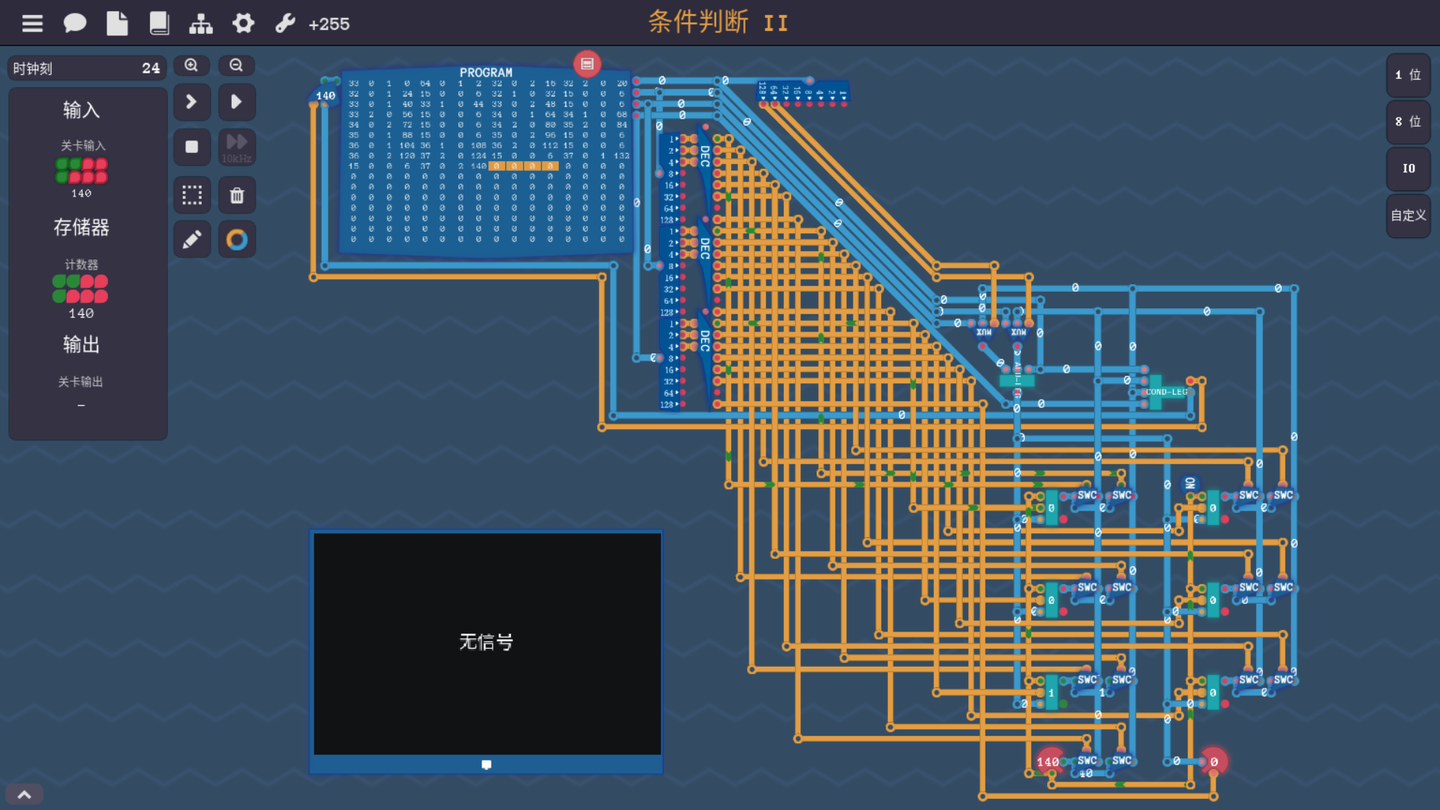

这就是最终的成品CPU（32位，LEG架构）：

元件工坊补充：

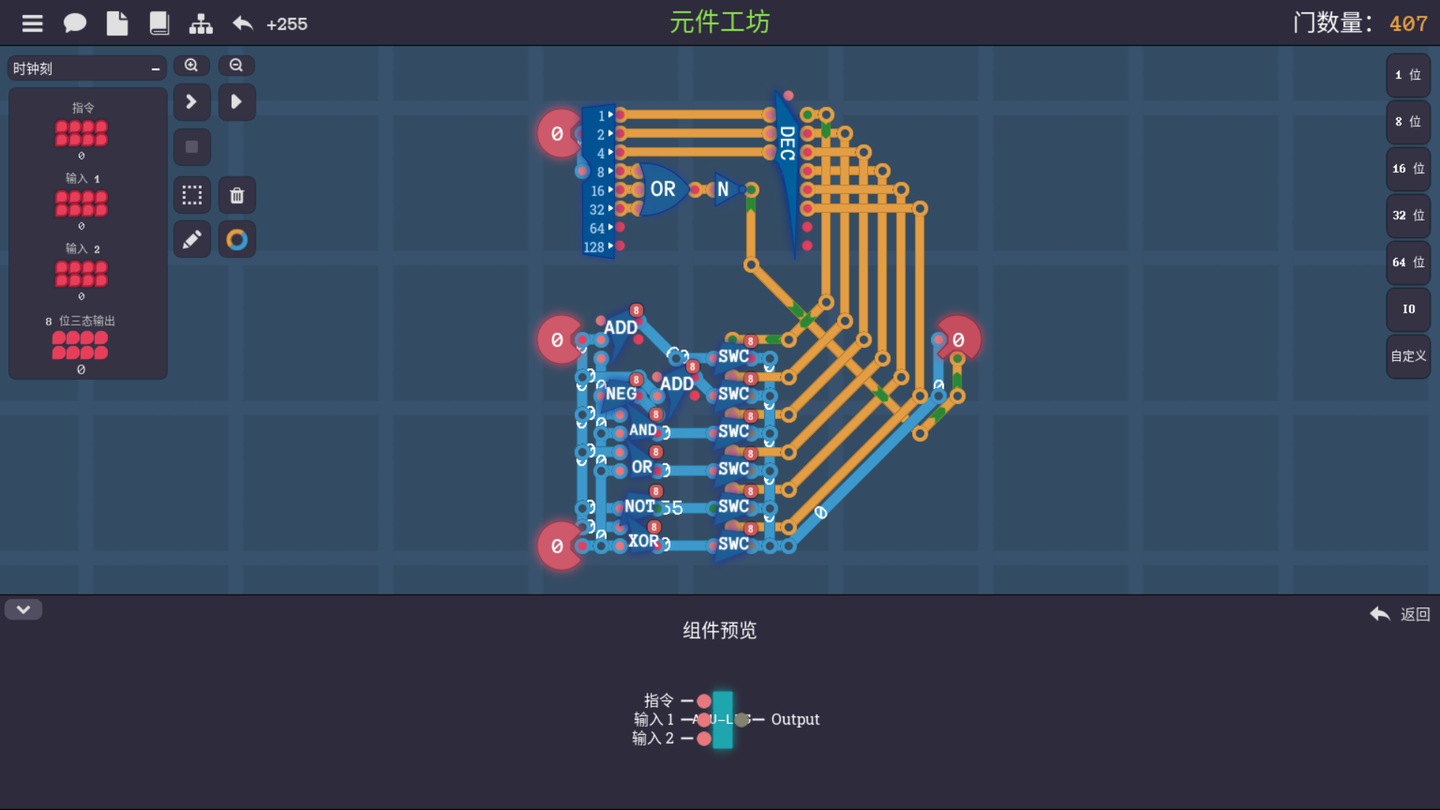

自定义LEG架构里的计算引擎元件（ALU-LEG）：

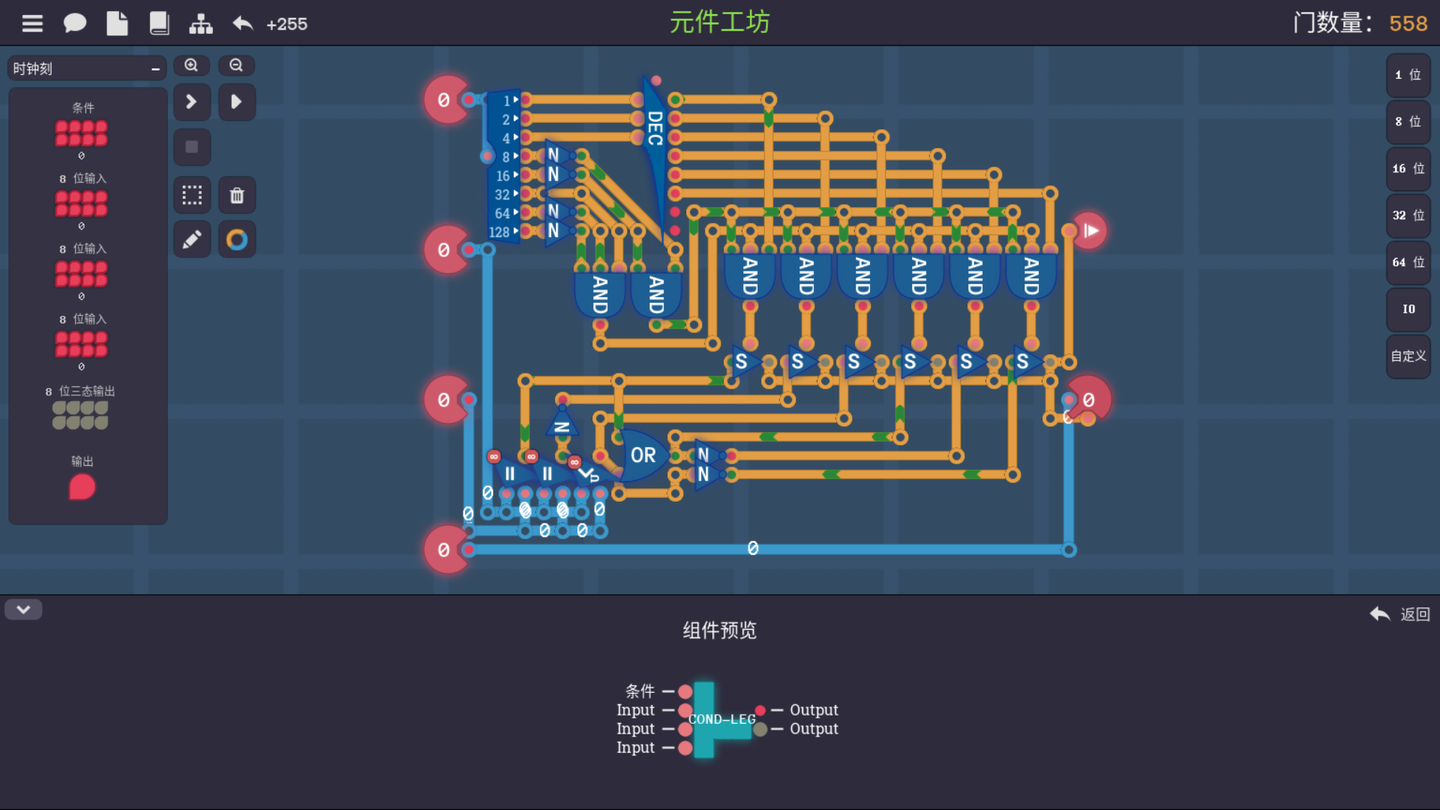

自定义LEG架构里的条件判断元件（COND-LEG）：

2024-10-23修改最后一关：

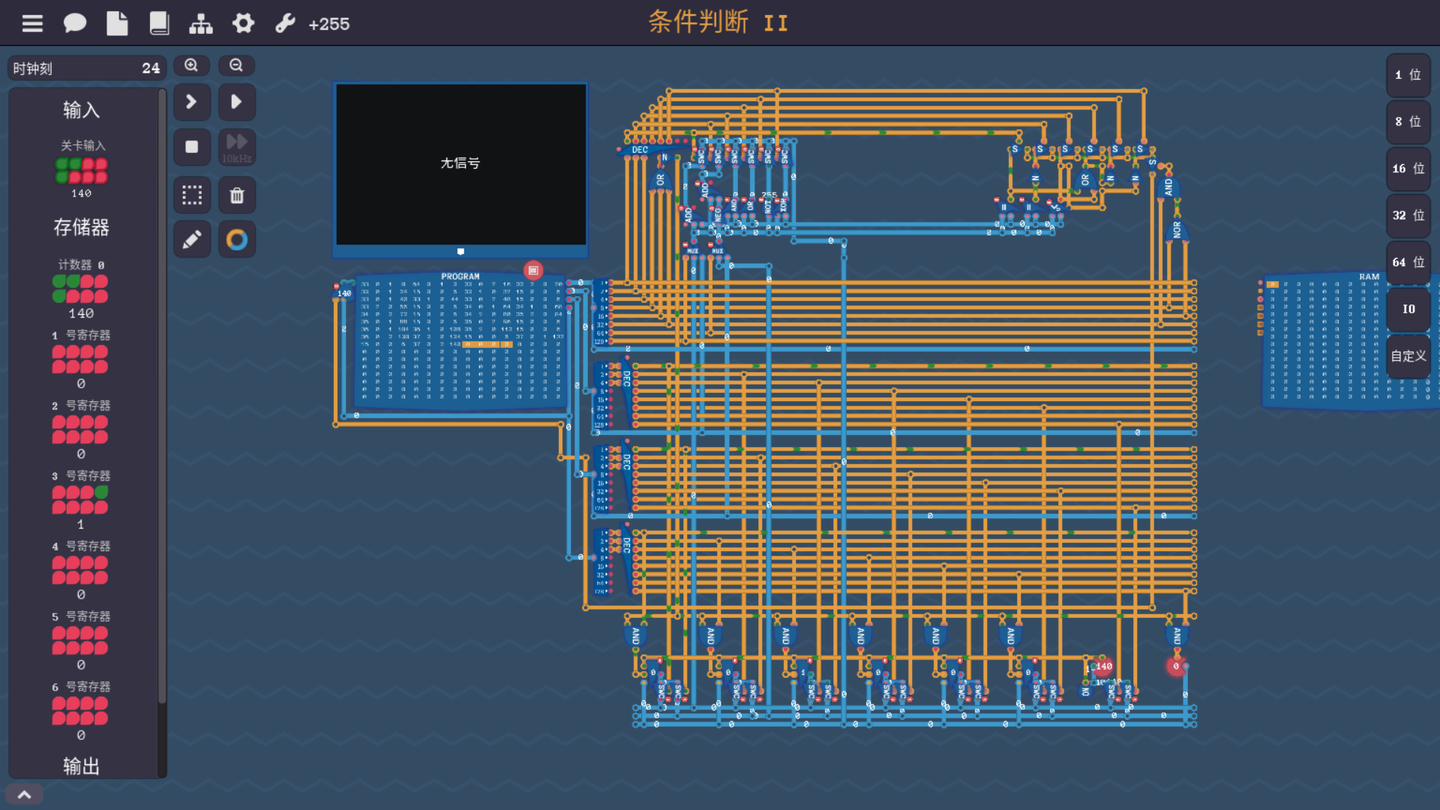

由于后续添加RAM之后，这个逻辑判断元件会出bug，所以我重构了逻辑判断的接线方式，修改后的CPU成品如下：
