一、三层交换机传输层协议的解析网络的ACL控制列表的应用的简单介绍

1）三层交换机

什么是三层交换机？

二层交换+三层转发

简单实现的概念

使用vlan产生的区域三层交换机会自动生成同当前一样的ifvlan ifvlan来承载不同区域的访问

当然路由器也可以但是只能有三个接口

2）传输层协议的解析

传输层的认识

SYN：标志请求建立连接

ACK：标志确认

FIN：标志请求断开连接

TCP的链接

1.发送SYN 请求链接

2.发送SYN和ACK 收到了并确定

3.发送ACK 收到开始发送

TCP的断开

1.发送FIN 请求服务器断开链接

2.发送ACK 好的收到请稍等

3.发送FIN 请求客户断开链接

3.发送ACK 收到

3）ACL访问控制列表

ACL访问控制列表作用

在路由器上书写禁止访问的规则只有都不满足的地址才可以进行访问和通信

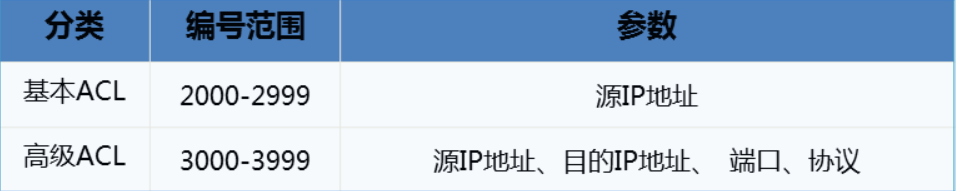

ACL类型

二、三层交换机的简单使用

配置三层交换机
<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]vlan batch 10  20  30        #同时创建vlan 10  vlan20  vlan30
[Huawei]display vlan
[Huawei]interface Ethernet 0/0/1
[Huawei-Ethernet0/0/1]port link-type access
[Huawei-Ethernet0/0/1]port default vlan 10
[Huawei-Ethernet0/0/1]quit
[Huawei]interface Ethernet 0/0/2
[Huawei-Ethernet0/0/2]port link-type access
[Huawei-Ethernet0/0/2]port default vlan 20
[Huawei-Ethernet0/0/2]quit
[Huawei]interface Ethernet 0/0/3
[Huawei-Ethernet0/0/3]port link-type access
[Huawei-Ethernet0/0/3]port default vlan 30
[Huawei-Ethernet0/0/3]display  vlan

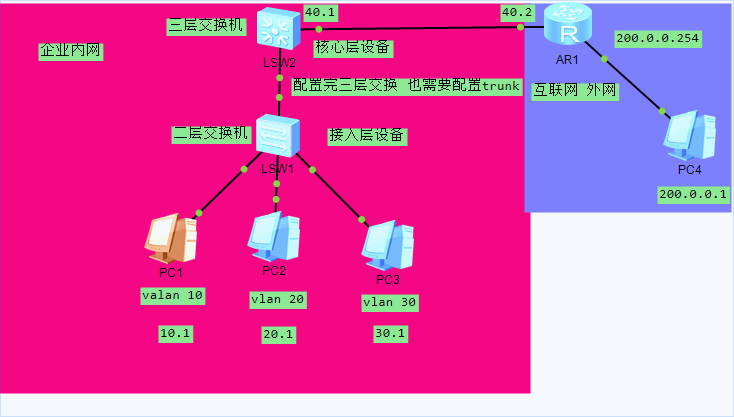

配置三层交换机的Vlanif
同时这里涉及到三层交换机下有二层交换机要保证下面pc机器的通信 都先统一配置中继链路

1）二层交换机配置
[Huawei]interface ethernet 0/0/4
port link-type trunk   //配置为中继链路
port trunk allow-pass vlan all   //放行所有vlan的数据
[Huawei] quit
2）三层交换机配置
<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]interface GigabitEthernet 0/0/1
port link-type trunk   //配置为中继链路
port trunk allow-pass vlan all   //放行所有vlan的数据
display  vlan      //查询vlan列表
[Huawei] quit

三层交换机配置
[Huawei]vlan batch 10  20  30        #同时创建vlan 10  vlan20  vlan30
[Huawei]display vlan
[Huawei]interface Vlanif  10
]ip address 192.168.10.254   24
]quit

[Huawei]interface  Vlanif  20
]ip address 192.168.20.254  24
]quit

[Huawei]interface  Vlanif 30
]ip address 192.168.30.254  24
]quit
]display  ip  interface  brief       #查看vlan虚拟接口IP地址
]display  ip  routing-table   |   include  24

外网链接
外网没有路由器可以使用三层交换机单独建立一个vlan来书写Vlanif
路由器接口配置IP地址
<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]interface GigabitEthernet  0/0/0
[Huawei-GigabitEthernet0/0/0]ip  address  192.168.40.2  24
[Huawei-GigabitEthernet0/0/0]quit
[Huawei]interface GigabitEthernet  0/0/1
[Huawei-GigabitEthernet0/0/1]ip  address  200.0.0.254  24
[Huawei-GigabitEthernet0/0/1]quit
[Huawei]

三层交换机接口具备IP地址思路：
1. 创建一个没有人使用的Vlan 100
2. 为vlanif 100 配置IP地址
3. 将三层交换机接口加入vlan 100即可
[Huawei]vlan 100
[Huawei-vlan100]quit
[Huawei]interface Vlanif  100
[Huawei-Vlanif100]ip  address  192.168.40.1  24
[Huawei-Vlanif100] quit
[Huawei]interface  GigabitEthernet  0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default vlan 100
[Huawei-GigabitEthernet0/0/2]




三层交换机配置：
[Huawei]ospf
[Huawei-ospf-1]area 0    //进入区域0 (第一个区域，表示开始使用ospf)
[Huawei-ospf-1-area-0.0.0.0]network  192.168.10.0  0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]network  192.168.20.0  0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]network  192.168.30.0  0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]network  192.168.40.0  0.0.0.255
[Huawei]display ip routing-table  |  include  24  //查看路由表

路由器配置：
[Huawei]ospf
[Huawei-ospf-1]area 0    //进入区域0 (第一个区域，表示开始使用ospf)
[Huawei-ospf-1-area-0.0.0.0]network  192.168.40.0   0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]network  200.0.0.0   0.0.0.255
[Huawei]display  ip  routing-table  |  include  24  //查看路由表

通常在出口书写ospf进行宣告默认路由
[Huawei]ospf
[Huawei-ospf-1]default-route-advertise    #宣告默认路由

三、传输层协议的应用

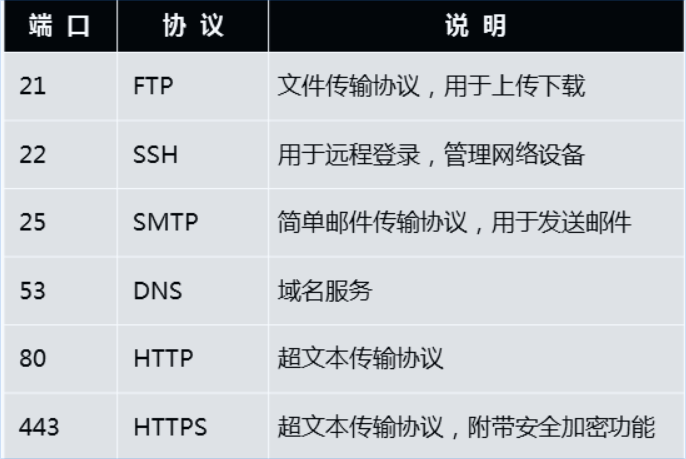

TCP协议的应用

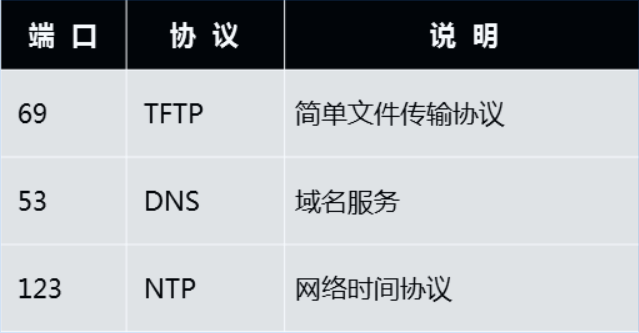

UDP协议的应用

四、ACL访问控制列表的应用

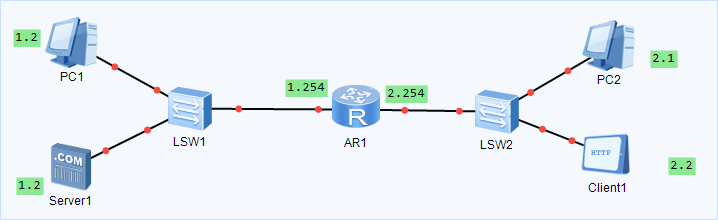

配置路由器
<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]interface GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.254 24
[Huawei-GigabitEthernet0/0/0]quit

[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 192.168.2.254 24
[Huawei-GigabitEthernet0/0/1]quit
[Huawei]

创建ACL 书写拒绝/允许规则
路由器ACL配置：
[Huawei]acl 2000    //创建acl 列表号是2000
[Huawei-acl-basic-2000]rule deny source 192.168.1.1 0.0.0.0   //创建规则拒绝源地址是192.168.1.1的数据通过
[Huawei-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255   //创建规则允许源地址是192.168.1.0的网络的数据通过

[Huawei-acl-basic-2000]display this    //查看当前视图配置，可以看到规则号码
[Huawei-acl-basic-2000]quit

[Huawei]interface GigabitEthernet 0/0/0   //进入1口，注意该接口不要照抄，要检查是否为最接近2.1的接口
[Huawei-GigabitEthernet0/0/0]traffic-filter inbound acl 2000  //定义过滤数据是入方向，并应用之前创建的acl2000

插入指定ACl规则
<Huawei>acl 2000
[Huawei-acl-basic-2000]rule 4 permit source 192.168.1.1 0.0.0.0 指定添加第四条
[Huawei-acl-basic-2000]display this 查看

删除ACL规则
[Huawei-acl-basic-2000]undo rule 5  //如果规则写错，可以根据规则号码删除
[Huawei-GigabitEthernet0/0/0]undo traffic-filter inbound   //应用接口错误可以这样删除

总结

三层交换机的使用，ACL的高级使用以及对传输协议的更进一步的理解。
