引言
端口镜像技术是一种网络监控和分析技术,它在现代网络管理和安全中起着至关重要的作用。本文将介绍端口镜像技术的工作原理、应用场景和优势。
工作原理

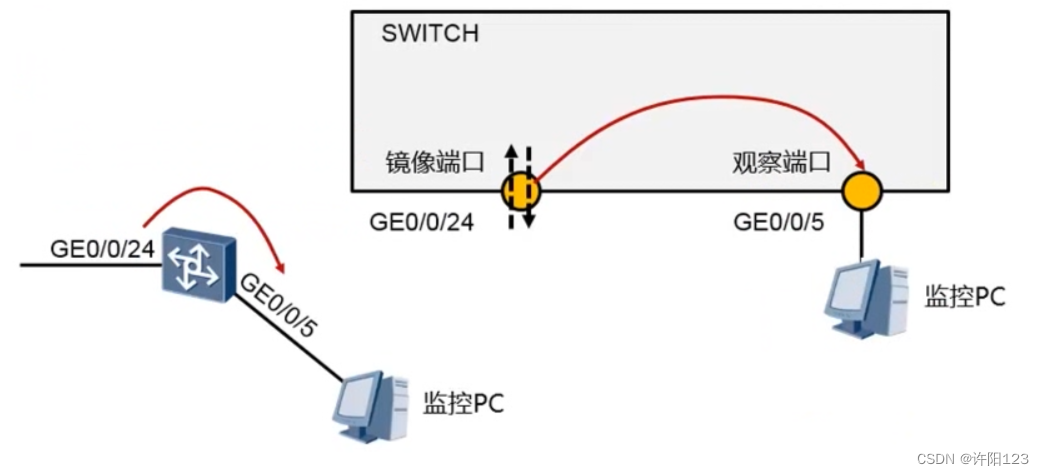

端口镜像技术通过交换机或路由器上的特定端口将数据复制到另一个端口。这意味着管理员可以在不影响网络流量的情况下监视流经特定端口的所有数据。这种技术通常涉及将所选端口上的所有传入和传出流量复制到监控端口,以便进行实时分析和记录。
应用场景
网络故障排除:管理员可以使用端口镜像技术来监视特定设备或服务器的网络流量,以识别潜在的连接问题或性能瓶颈。
安全监测:通过监视特定设备或子网的流量,可以及时检测并阻止潜在的安全威胁和攻击。
网络性能优化:分析网络流量模式和数据包传输情况,有助于优化网络性能并提高带宽利用率。
优势
实时监控:端口镜像技术可以在不中断网络流量的情况下进行实时监控和分析。
故障隔离:通过监视特定端口的流量,可以更快地识别和隔离网络故障。
安全防护:及时发现并应对潜在的网络安全威胁,有助于加强网络安全防护体系。
结论
端口镜像技术是现代网络管理和安全中的重要工具,它通过实时监控和分析网络流量,帮助管理员及时发现和解决网络故障和安全威胁。随着网络规模和复杂度的增加,端口镜像技术的价值将变得更加突出。
自己的话:
端口镜像技术是一种网络监控和故障诊断工具,它允许管理员复制一个网络端口上的所有数据流量,并将其发送到另一个端口进行分析。通过配置端口镜像,网络管理员可以实时监视特定端口的通信情况、检测网络安全问题、进行流量分析,以及诊断网络故障。这项技术对于网络性能优化、安全审计和故障排查非常有帮助,因为它提供了对网络流量和通信模式的深入洞察,而无需干扰实际生产流量。
端口镜像配置不同厂商的命令
以下是华为设备上端口镜像的具体配置命令示例:
创建一个监控会话(Session),并将源端口数据镜像到目标端口:
[Switch] observe-port 1 interface gigabitethernet 0/0/1 both
[Switch] observe-port 1 record ethernet packet-length 1518 to-max
[Switch] observe-port 1 destination interface gigabitethernet 0/0/2
在这个示例中,我们创建了一个名为“1”的监控会话,将接口 GigabitEthernet 0/0/1 上的数据镜像到接口 GigabitEthernet 0/0/2 上。
请注意,实际的配置命令可能会因设备型号和软件版本而有所不同。务必根据您的设备型号和软件版本查阅官方文档以获得准确的配置指南。
以下是 Cisco 设备上端口镜像的具体配置命令示例:
假设您要将接口 FastEthernet0/1 上的数据镜像到接口 FastEthernet0/2 上:
Switch# configure terminal
Switch(config)# monitor session 1 source interface fastethernet0/1
Switch(config)# monitor session 1 destination interface fastethernet0/2
Switch(config)# end
Switch# show monitor session 1
在这个示例中,我们创建了一个监控会话(Session)1,将接口 FastEthernet0/1 上的数据镜像到接口 FastEthernet0/2 上。这样可以在不影响原始流量的情况下监视特定端口的所有数据。
请注意,实际的配置命令可能会因设备型号和软件版本而有所不同。务必根据您的设备型号和软件版本查阅官方文档以获得准确的配置指南。
Juniper Networks获取端口镜像配置的具体命令
Juniper Networks设备上的端口镜像配置通常使用“monitor”命令进行。以下是一个简单的示例,将接口ge-0/0/1上的数据镜像到接口ge-0/0/2上:
set ethernet-switching-options analyzer SESSION1 input ingress interface ge-0/0/1.0
set ethernet-switching-options analyzer SESSION1 output egress interface ge-0/0/2.0
在这个示例中,我们创建了一个名为"SESSION1"的分析器(analyzer),将接口ge-0/0/1上的入向流量镜像到接口ge-0/0/2上。
请注意,Juniper设备的具体配置命令可能会因设备型号、操作系统版本和使用的功能模块而有所不同。建议您根据您的设备型号和操作系统版本查阅Juniper官方文档以获得准确的配置指南。
HPE (Hewlett Packard Enterprise)获取端口镜像配置的具体命令
HPE(惠普企业)设备上的端口镜像配置可以使用“mirror”命令进行。以下是一个简单示例,将接口1/1/1上的数据镜像到接口1/1/2上:
conf t
mirror 1 port 1/1/1 both 1/1/2
在这个示例中,我们创建了一个名为“1”的端口镜像配置,将端口1/1/1上的所有流量复制到端口1/1/2上。
请注意,HPE设备的具体配置命令可能会因设备型号和软件版本而有所不同。建议您根据您的设备型号和软件版本查阅HPE官方文档以获得准确的配置指南。
