桥接模式！绿联DXP4800 Plus让千兆局域网也能10Gbps!

现实中的家庭网络,普遍上最高的网络带宽都是千兆级别,但随着家中上网设备越来越多,数据文件越来越大,我们总希望内网传输速度越快越好,比如:一个10GB的视频文件,在千兆网络下传输最少需要50S,但是在万兆网络下只需要5秒。

想要搭建万兆局域网,似乎不是一件很容易的事情,因为我需要万兆路由器/交换机(高额费用)、万兆网卡、网线可能也需要升级等等,几乎涉及到网络的部分都需要大手笔的改造,投入成本非常大。

搭建全链路的万兆局域网确实会很烧钱,但如果只是想在一两个设备之间的传输达成万兆,例如NAS和电脑之间,那还是有省钱法子的。

以我自己在用的绿联DXP4800 Plus 为例,就能做到不升级路由设备,也能享受万兆网络带来的快感。

如果你和我一样,有台万兆NAS并且支持网络桥接模式,就可以跟着我一起来进行操作,享受网速起飞的感觉～

当然在开始之前,还是先给大家科普下什么是网络桥接模式。

什么是网络桥接模式?

网络桥接模式是一种能实现在局域网环境下各设备互连的网络转发模式,可以将NAS的一个或多个网络接口与局域网中的其他设备连接起来,形成一个点对点的连接,允许NAS设备充当一个“小型网络交换机”,从而将多个设备连接通网。

文章涉及到的设备:

NAS:绿联DXP4800 Plus

固态硬盘SSD:1TB酷玩520

万兆网卡:兮克10G单电口网卡

千兆路由器:小米

如何来进行连接和开启?

以我的绿联DXP4800 Plus为例,它配置了两个网络接口,分别是万兆和2.5G。将其中一个2.5G网络接口用网线连接上我的千兆路由器,再用万兆口连接上电脑主机。

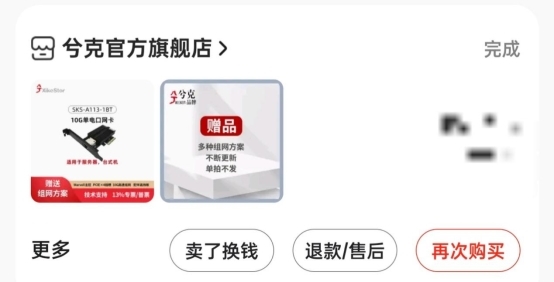

当然电脑主机需要用万兆接口,没有的话,可以像我一样买一个万兆网卡装上,然后去兮克官网下载个驱动器就好。一个pcie万兆网卡市面上的普遍价格也就三百左右,海鲜市场淘一淘还有更低的,这对比动辄上千的万兆路由设备,NAS桥接电脑也不失为一种好办法。

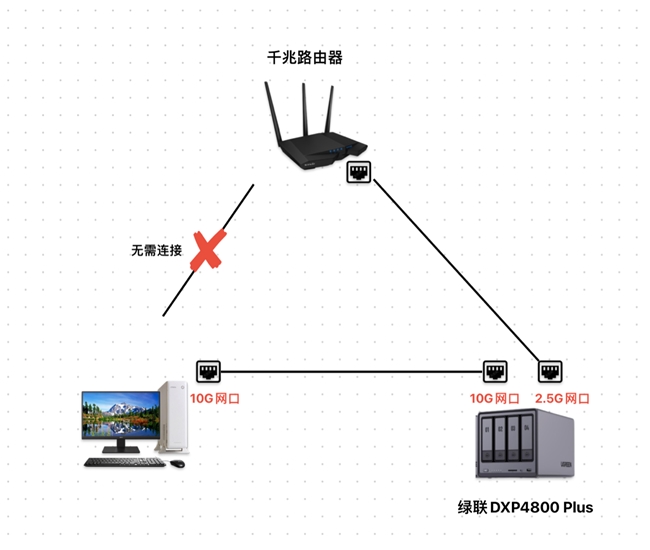

具体的连接方式,如下图展示:

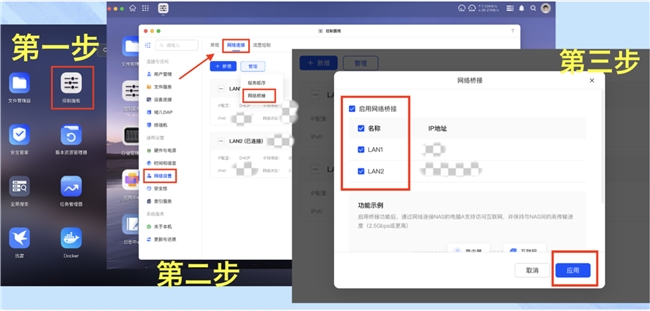

随后,就是打开绿联NAS他们家配备的绿联云APP,打开控制面板-网络设置-网络连接-管理-网络桥接,随后点击启用网络桥接,勾选LAN1和LAN2,再点击应用即可。

操作设置完毕之后, NAS就可以充当交换机功能,我们的电脑主机不需要再用到一根网线连接路由器了。

(温馨提示:NAS两个网口都接了路由器的情况下去开启桥接,可能会造成网络风暴,需要确保NAS此时只连接一根网线的情况下去开启桥接模式)

当然日常使用中,将NAS挂载在电脑本地上,还可以增加电脑的存储空间,而且一些第三方软件也能直接调用NAS上的数据,得益于是万兆局域网,体验就跟存在本地硬盘基本差不多。

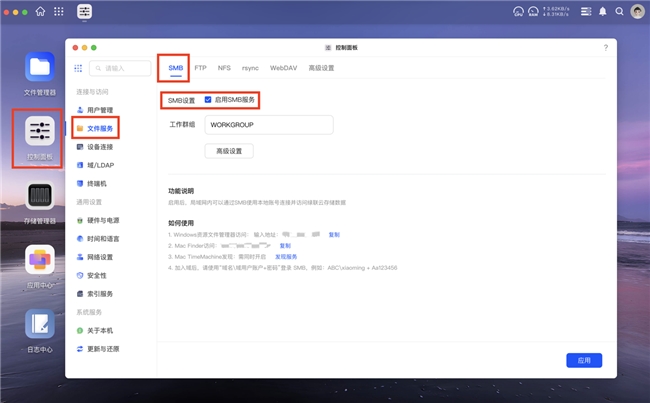

可以跟着我一起来进行操作:打开绿联云客户端,点击控制面板-文件服务-SMB,启用SMB服务

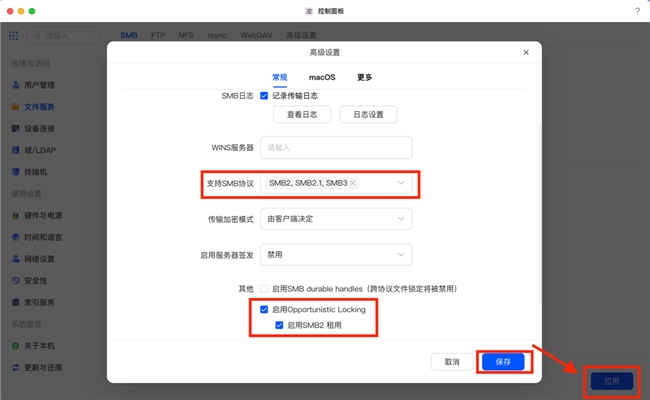

在高级设置中,保持选项支持SMB协议:SMB2、SMB2.1、SMB3,启用Opportunistic Locking,保存后应用即可。

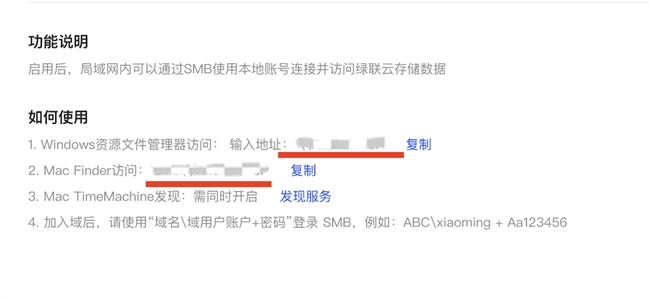

复制使用自己对应电脑的IP地址(Mac和Windows是区分开的)。

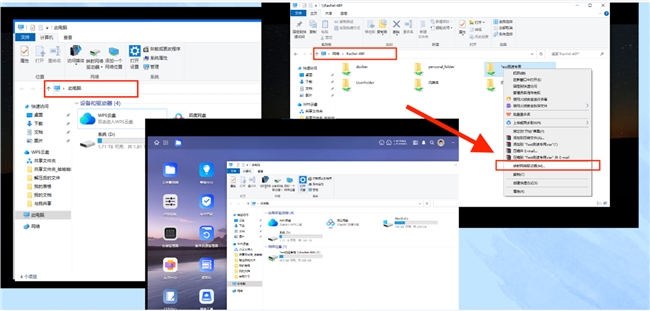

以我Windows为例,打开此电脑-粘贴上网址-输入本地账号和密码后,选择对应的共享文件夹,点击右键-映射网络驱动器就可以啦!

这样在此电脑中就能直接访问挂载的文件夹,使用起来有点像电脑本地磁盘,文件拖拽还是满丝滑的。接下来就测试下在日常使用过程中,万兆网络能带给我们怎样的读写速度吧!

实际万兆读写测试:

众所周知,由于机械硬盘是磁头通过读写磁碟上的磁性物质来进行存储和读取数据的,结合物理运动相对较慢的这一特性,此次以闪存颗粒的固态为主要测试硬盘,我用的是希捷酷玩520的SSD。

下载:我的拍摄素材文件夹大概有51.9GB,从NAS下载到桌面的速度大概保持在970MB/s,基本上跑满了万兆,可以看到整体测试曲线幅度较稳定。

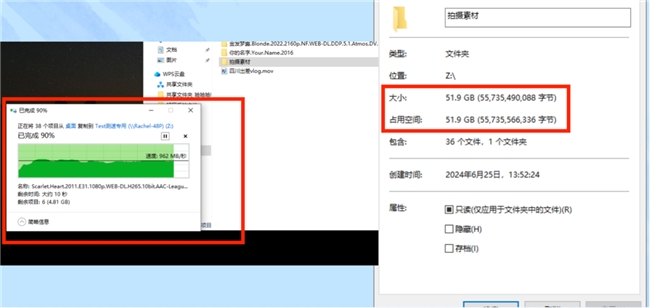

上传:同样地,我把该素材再从桌面上传到NAS,速度保持在960MB/s+,略微有些波动,影响不大,可以说读写速度基本上差不多。

说实话,一直都以为千兆网络速度已经很快了,当我不费吹灰之力就能用上万兆的时候,才知道我之前吃的是有多差。

其实归根究底还是得力于绿联NAS中自带万兆接口,以及支持桥接网络模式。好了,下面简单做个小总结,给大家总结下这个伟大的网络模式(不知道谁发明的)到底有哪些好处?

网络桥接模式的好处?

从我个人使用体验来看,桥接模式的好处一是可以提高局域网的整体传输速度,NAS与电脑之间直接通信,避免了路由器或其他设备出现转发延迟等情况;

二是简化网络结构,降低成本,不需要额外花费大价钱去升级路由设备,就能实现高速访问NAS(万兆交换机/路由器的费用不菲),同时最关键的是释放了路由的网口压力,日常使用性价比很高!

如果你也希望用最小的成本来体验局域网下的万兆传输速度,不妨按照我的方式来试试看,如果该教程对你有帮助的话,欢迎一键三连哦,好啦,咱们下期再见!
