2024全网最全Activiti7教程03(Activiti7基本操作-欢迎收藏)

// 定义zip文件的输入流

InputStream inputStream = this.getClass().getClassLoader().getResourceAsStream(“bpmn/evection.zip”);

// 对 inputStream 做装饰

ZipInputStream zipInputStream = new ZipInputStream(inputStream);

ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();

RepositoryService repositoryService = engine.getRepositoryService();

Deployment deploy = repositoryService.createDeployment()

.addZipInputStream(zipInputStream)

.name(“出差申请流程”)

.deploy();

// 4.输出流程部署的信息

System.out.println(“流程部署的id:” + deploy.getId());

System.out.println(“流程部署的名称：” + deploy.getName());

}

上传后的数据库中的数据和单个文件上传其实是一样的。

1.3 操作数据表

流程定义部署后操作activiti中的三张表

act_re_deployment: 流程定义部署表，每部署一次就增加一条记录

act_re_procdef ：流程定义表，部署每个新的流程定义都会在这张表中增加一条记录

act_ge_bytearray ：流程资源表，流程部署的 bpmn文件和png图片会保存在该表中

2 启动流程实例

---

流程定义部署在Activiti后就可以通过工作流管理业务流程，也就是说上边部署的出差申请流程可以使用了。

针对该流程，启动一个流程表示发起一个新的出差申请单，这就相当于Java类和Java对象的关系，类定义好了后需要new创建一个对象使用，当然可以new出多个对象来，对于出差申请流程，张三可以发起一个出差申请单需要启动一个流程实例。

/**

• 启动一个流程实例

*/

@Test

public void test05(){

// 1.创建ProcessEngine对象

ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();

// 2.获取RuntimeService对象

RuntimeService runtimeService = engine.getRuntimeService();

// 3.根据流程定义的id启动流程

String id= “evection”;

ProcessInstance processInstance = runtimeService.startProcessInstanceByKey(id);

// 4.输出相关的流程实例信息

System.out.println(“流程定义的ID：” + processInstance.getProcessDefinitionId());

System.out.println(“流程实例的ID：” + processInstance.getId());

System.out.println(“当前活动的ID：” + processInstance.getActivityId());

}

输出内容：

启动流程实例涉及到的表结构

act_hi_actinst 流程实例执行历史

act_hi_identitylink 流程的参与用户的历史信息

act_hi_procinst 流程实例历史信息

act_hi_taskinst 流程任务历史信息

act_ru_execution 流程执行信息

act_ru_identitylink 流程的参与用户信息

act_ru_task 任务信息

3 任务查找

---

流程启动后，任务的负责人就可以查询自己当前能够处理的任务了，查询出来的任务都是当前用户的待办任务

/**

• 任务查询

*/

@Test

public void test06(){

String assignee =“zhansan”;

ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();

// 任务查询 需要获取一个 TaskService 对象

TaskService taskService = engine.getTaskService();

// 根据流程的key和任务负责人 查询任务

List list = taskService.createTaskQuery()

.processDefinitionKey(“evection”)

.taskAssignee(assignee)

.list();

// 输出当前用户具有的任务

for (Task task : list) {

System.out.println(“流程实例id：” + task.getProcessInstanceId());

System.out.println(“任务id:” + task.getId());

System.out.println(“任务负责人：” + task.getAssignee());

System.out.println(“任务名称：” + task.getName());

}

}

输出结果

4 流程任务处理

---

任务负责人查询出来了待办的人，选择任务进行处理，完成任务

/**

• 流程任务的处理

*/

@Test

public void test07(){

ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();

TaskService taskService = engine.getTaskService();

Task task = taskService.createTaskQuery()

.processDefinitionKey(“evection”)

.taskAssignee(“zhansan”)

.singleResult();

// 完成任务

taskService.complete(task.getId());

}

zhangsan处理了这个操作后，流程就流转到了 lisi处

然后就是不同的用户登录，然后查询任务处理任务，直到任务流程走完。

5 流程定义的查询

---

查询流程相关的信息，包括流程的定义，流程的部署，流程定义的版本

/**

• 查询流程的定义

*/

@Test

public void test08(){

ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();

RepositoryService repositoryService = engine.getRepositoryService();

// 获取一个 ProcessDefinitionQuery对象 用来查询操作

ProcessDefinitionQuery processDefinitionQuery = repositoryService.createProcessDefinitionQuery();

List list = processDefinitionQuery.processDefinitionKey(“evection”)

.orderByProcessDefinitionVersion() // 安装版本排序

.desc() // 倒序

.list();

// 输出流程定义的信息

for (ProcessDefinition processDefinition : list) {

System.out.println(“流程定义的ID：” + processDefinition.getId());

System.out.println(“流程定义的name：” + processDefinition.getName());

System.out.println(“流程定义的key:” + processDefinition.getKey());

System.out.println(“流程定义的version:” + processDefinition.getVersion());

System.out.println(“流程部署的id:” + processDefinition.getDeploymentId());

}

}

输出结果

流程定义的ID：evection:1:12504

流程定义的name：出差申请单

流程定义的key:evection

流程定义的version:1

流程部署的id:12501

6 流程的删除

---

/**

• 删除流程

*/

@Test

public void test09(){

ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();

RepositoryService repositoryService = engine.getRepositoryService();

// 删除流程定义，如果该流程定义已经有了流程实例启动则删除时报错

repositoryService.deleteDeployment(“12501”);

自我介绍一下，小编13年上海交大毕业，曾经在小公司待过，也去过华为、OPPO等大厂，18年进入阿里一直到现在。

深知大多数Java工程师，想要提升技能，往往是自己摸索成长或者是报班学习，但对于培训机构动则几千的学费，着实压力不小。自己不成体系的自学效果低效又漫长，而且极易碰到天花板技术停滞不前！

因此收集整理了一份《2024年Java开发全套学习资料》，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友，同时减轻大家的负担。

既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，基本涵盖了95%以上Java开发知识点，真正体系化！

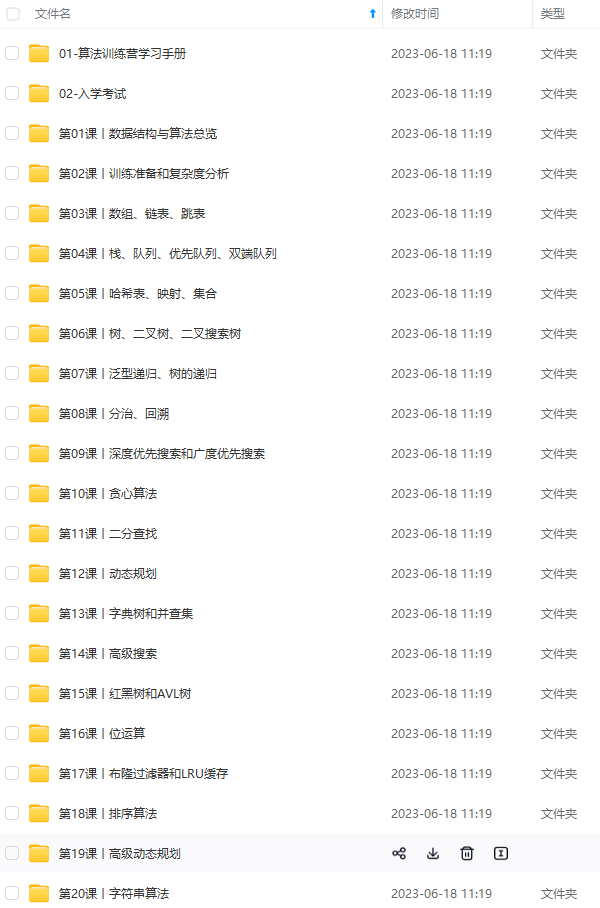

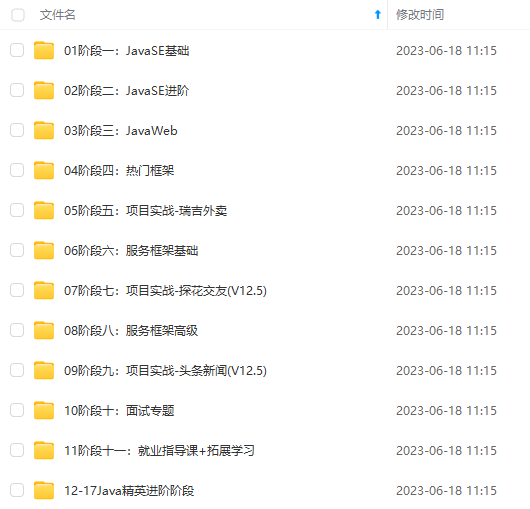

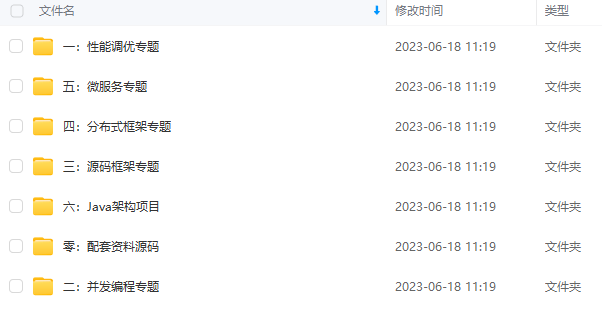

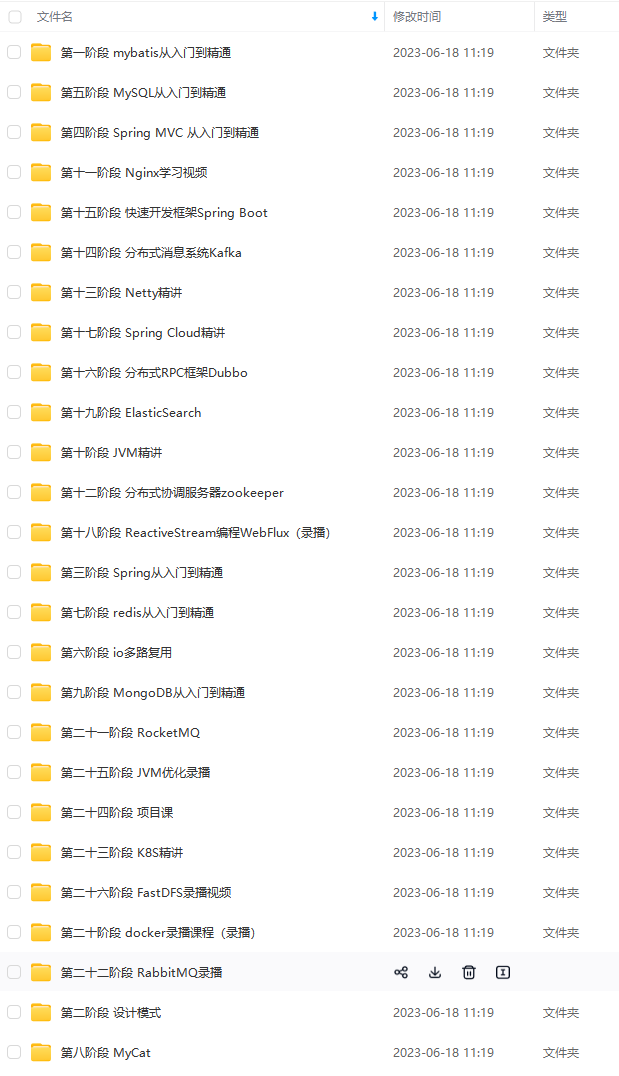

由于文件比较大，这里只是将部分目录大纲截图出来，每个节点里面都包含大厂面经、学习笔记、源码讲义、实战项目、讲解视频，并且后续会持续更新
