三阶贝塞尔曲线
有了二阶的推导过程,三阶的推导就容易多啦。由于篇幅限制,推导过程这里不再展开,大家有兴趣的话可以自行推导下。

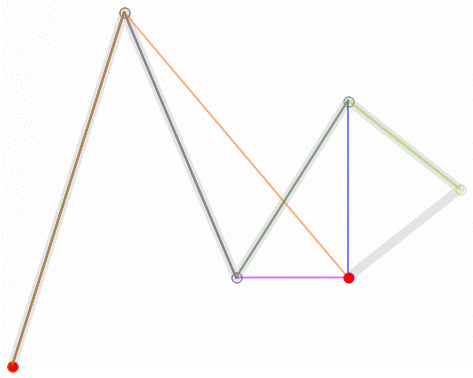

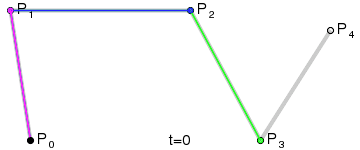

最后的红色曲线是由蓝色一阶曲线获得的,而蓝色一阶曲线又是由绿色一阶曲线获得,最后的绿色一阶曲线则是最外的 P0,P1,P2,P3构成的。动画效果为:
四阶贝塞尔曲线
五阶贝塞尔曲线
结论我们发现原来贝塞尔曲线上的点与高数中二项式展开一样,对于每个线段上的点经过控制点进行切面操作,而连续的两点之间是无限接近的,所以在绘制的过程中会出现非常丝滑地过度。
贝塞尔曲线在 Android 上的使用
在Android 中使用贝塞尔曲线比较简单,Android 已经内置了贝塞尔曲线的 API,开发者可以直接予以调用。主要有两个 API 。
quadTo
Path path = new Path(); path.moveTo(startX, startY);
path.quadTo(eventX, eventY, endX, endY);
canvas.drawPath(path, paint);
其中 (startX,startY) 为起点,(endX,endY)为终点,而 (eventX,eventY)即为控制点了。
cubicTo
Path path = new Path();
path.moveTo(startX, startY);
path.cubicTo(leftX, leftY, rightX, rightY, endX, endY);
canvas.drawPath(path, paint);
调用此方法即可画出一条三阶贝塞尔曲线。(startX,startY)为起点,(endX,endY)为终点,而(leftX,leftY)与(rightX,rightY) 为两个控制点了。
多阶贝塞尔曲线:Android 系统最高只能画出三阶的贝塞尔曲线,那么想画出更高阶的怎么办呢?其实也很简单。如果真的需要使用高阶的曲线,可以进行人工降阶,降阶到 3 级即可。
=====================================================================
终于到实战环节了,该环节共有两个demo。一个是贝塞尔曲线拟圆效果,另一个是仿网易云音乐里面的鲸云效果。
效果实现1:以贝塞尔曲线画圆为例
前文总结了贝塞尔曲线的通用公式。在网上浏览资料的过程中我们发现有这么一个公式:(4/3)tan(π/(2n)),其意义是由n段三阶贝塞尔曲线拟合圆形时,曲线端点到该端点最近的控制点的最佳距离是(4/3)tan(π/(2n))。大家感兴趣的话可以自行推导。推导过程并不复杂,因为贝塞尔曲线有个重要的性质,即曲线方程中t=0.5时的点一定落在圆弧上。只需要把坐标系带入到三阶方程式即可。
最后得知当 t=0.5,根据圆形方程式 X2+Y2=R^2 ,得到h=(4/3)(sqrt(2)-1) ≈ 0.552284749831 。有了上述的理论基础,再去画圆就非常的轻松,我们先在草稿纸中得到这么一个模型。
根据上图,这个圆是由 4 段三阶贝塞尔曲线构成的,分别是 P0->P3,P3->P6,P6->P9,P9->P11。三阶贝塞尔曲线的构图是 Android 内置的,我们直接调用API 即可,核心代码如下:
public HeartView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
super(context, attrs, defStyleAttr);
init(context)
}
@Override
protected void init(Context context) {
mPaint = new Paint();
mPaint.setAntiAlias(true);
mPaint.setColor(Color.RED);
mPaint.setStyle(Paint.Style.FILL);
mPath = new Path();
//绘制 12 个点。
mCurPointList = new ArrayList<>();
mCurPointList.add(new PointF(0, dpToPx(-89)));
mCurPointList.add(new PointF(dpToPx(50), dpToPx(-89)));
mCurPointList.add(new PointF(dpToPx(90), dpToPx(-49)));
mCurPointList.add(new PointF(dpToPx(90), 0));
mCurPointList.add(new PointF(dpToPx(90), dpToPx(50)));
mCurPointList.add(new PointF(dpToPx(50), dpToPx(90)));
mCurPointList.add(new PointF(0, dpToPx(90)));
mCurPointList.add(new PointF(dpToPx(-49), dpToPx(90)));
mCurPointList.add(new PointF(dpToPx(-89), dpToPx(50)));
mCurPointList.add(new PointF(dpToPx(-89), 0));
mCurPointList.add(new PointF(dpToPx(-89), dpToPx(-49)));
mCurPointList.add(new PointF(dpToPx(-49), dpToPx(-89)));
}
@Override
protected void onDraw(Canvas canvas) {
drawCoordinate(canvas);
canvas.translate(mWidth / 2, mHeight / 2);
mPath.reset();
for (int i = 0; i < 4; i++) {
if (i == 0) {
mPath.moveTo(mCurPointList.get(i * 3).x, mCurPointList.get(i * 3).y);
} else {
mPath.lineTo(mCurPointList.get(i * 3).x, mCurPointList.get(i * 3).y);
}
int endPointIndex;
if (i == 3) {
endPointIndex = 0;
} else {
endPointIndex = i * 3 + 3;
}
mPath.cubicTo(mCurPointList.get(i * 3 + 1).x, mCurPointList.get(i * 3 + 1).y,
mCurPointList.get(i * 3 + 2).x, mCurPointList.get(i * 3 + 2).y,
mCurPointList.get(endPointIndex).x, mCurPointList.get(endPointIndex).y);
}
canvas.drawPath(mPath, mPaint);
}

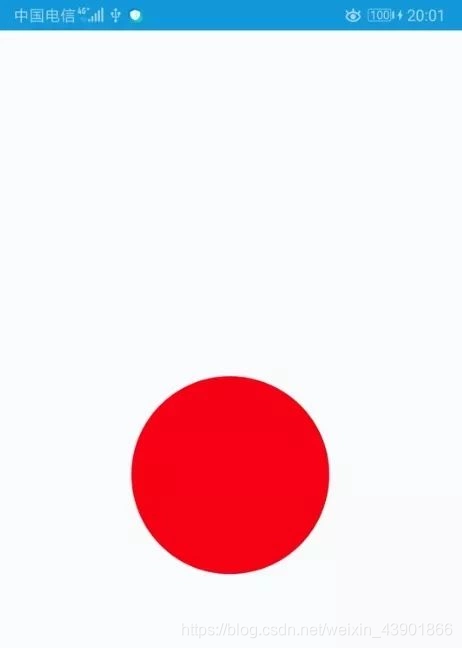

}成果展示
效果实现2:以网易云音乐鲸云效果为例

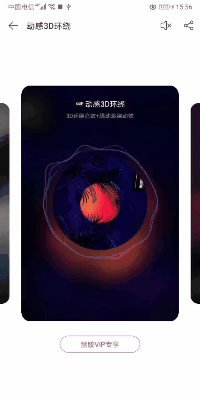

转换成 GIF,图片可能会有点失真,但并不妨碍具体实现思路。根据这个 GIF,我们发现有三点功能需要去完成:
1.背景色与歌曲图片相搭配,随图片的变化而变化;
2.歌曲中间图片是一张圆形图片并且可以自动旋转;
3.图形外圈有动感 3D环绕效果。
第一点实现比较简单。
