【Android】 给我一个Path，还你一个酷炫动画

参数

–

目前可配参数：

1 绘制方面，支持绘制Path的前景 背景色。

//设置颜色

fillView2.setColorBg(Color.WHITE).setColorFg(Color.BLACK);

2 动画方面，目前支持设置动画的时长，是否无限循环等。

//设置了动画总时长，只执行一次的动画

fillView2.setAnimTime(3000).setAnimInfinite(false).startAnim();

3 仿StoreHouse风格的View，还支持设置残影的长度。

//设动画时长，设置了stoneHouse残影长度

storeView3.setPathMaxLength(1200).setAnimTime(20000).startAnim();

4 当然你可以拿到Paint自己搞事情：

//当然你可以自己拿到Paint，然后搞事情，我这里设置线条宽度

pathAnimView1.getPaint().setStrokeWidth(10);

数据源：

---

PathAnimView的数据源是Path。（给我一个Path，还你一个动画View）

所以内置了几种将别的资源->Path的方法。

1 直接传string。 StoreHouse风格支持的A-Z,0-9 “.” “- ” ” “（源自百万大神的库文末也有鸣谢，）

//根据String 转化成Path

setSourcePath(PathParserUtils.getPathFromArrayFloatList(StoreHousePath.getPath(“ZhangXuTong”, 1.1f, 16)));

2 定义在R.array.xxx里

//动态设置 从StringArray里取

storeView2.setSourcePath(PathParserUtils.getPathFromStringArray(this, R.array.storehouse, 3));

3 简单的SVG(半成品)

以前从gayHub上找了一个SVG-PATH的转换类：SvgPathParser，现在派上了用场，简单的SVG-PATH，可以，复杂的还有问题，还需要继续寻找更加方案。

20170104更新：

完善的方案已经找到，博文:http://blog.csdn.net/zxt0601/article/details/54018970

轻松实现图片->SVG->PATH.

//SVG转-》path

//还在完善中，我从github上找了如下工具类，发现简单的SVG可以转path，复杂点的 就乱了

/* SvgPathParser svgPathParser = new SvgPathParser();

try {

Path path = svgPathParser.parsePath(“M1,1 L1,50 L50,50 L50,50 L50,1 Z”);

storeView3.setSourcePath(path);

} catch (ParseException e) {

e.printStackTrace();

}*/

简单用法API

---

1 xml定义

普通PathAnimView

效果如图1 3。动画是 进度填充直到满的效果。

<com.mcxtzhang.pathanimlib.PathAnimView

android:id=“@+id/pathAnimView1”

android:layout_width=“wrap_content”

android:layout_height=“60dp”

android:background=“@color/blue”

android:padding=“5dp”/>

高仿StoreHouse风格AnimView：

这种View显示出来的效果如图2 4 6 。动画是 残影流动的效果。

<com.mcxtzhang.pathanimlib.StoreHouseAnimView

android:id=“@+id/storeView3”

android:layout_width=“wrap_content”

android:layout_height=“60dp”

android:background=“@android:color/black”

android:padding=“5dp”/>

2 开始动画

fillView1.startAnim();

3 停止动画

fillView1.stopAnim();

4 清除并停止动画

fillView1.clearAnim();

稍微 _搞基 高级点的用法预览

---

看到这里细心的朋友可能会发现，上一节，我没有提第5个图View是怎么定义的， 而且第五个View的效果，貌似和其他的不一样，仔细看动画是不是像Android L+的系统自带进度条ProgressBar的效果？

那说明它的动画效果和我先前提到的两种不一样，是的，一开始我撸是照着StoreHouse那种效果撸的，这是我第二天才扩展的。

高级的用法，就是本控件动画的扩展性。

你完全可以通过继承PathAnimHelper类，重写onPathAnimCallback（）方法，扩展动画，图5就是这么来的。

先讲用法预览，稍后章节会详解。

用法：

对任意一个普通的PathAnimView，设置一个自定义的PathAnimHelper类即可：

//代码示例 动态对path加工，通过Helper

pathAnimView1.setPathAnimHelper(new CstSysLoadAnimHelper(pathAnimView1, pathAnimView1.getSourcePath(), pathAnimView1.getAnimPath()));

自定义的PathAnimHelper类:

/**

• 介绍：自定义的PathAnimHelper，实现类似Android L+ 进度条效果

• 作者：zhangxutong

• 邮箱：zhangxutong@imcoming.com

• 时间： 2016/11/3.

*/

public class CstSysLoadAnimHelper extends PathAnimHelper {

public CstSysLoadAnimHelper(View view, Path sourcePath, Path animPath) {

super(view, sourcePath, animPath);

}

public CstSysLoadAnimHelper(View view, Path sourcePath, Path animPath, long animTime, boolean isInfinite) {

super(view, sourcePath, animPath, animTime, isInfinite);

}

@Override

public void onPathAnimCallback(View view, Path sourcePath, Path animPath, PathMeasure pathMeasure, ValueAnimator animation) {

float value = (float) animation.getAnimatedValue();

//获取一个段落

float end = pathMeasure.getLength() * value;

float begin = (float) (end - ((0.5 - Math.abs(value - 0.5)) * pathMeasure.getLength()));

animPath.reset();

animPath.lineTo(0, 0);

pathMeasure.getSegment(begin, end, animPath, true);

}

}

伸手党看到这里如果感兴趣，就可以直接一步gayhub了

(https://github.com/mcxtzhang/PathAnimView)

后文比较长，需要自带耐心观看。

二 架构预览

======

这里我简单画了一下本文介绍的几个类的类图：

对于重要方法和属性标注了一下。

我们的主角PathAnimView继承自View，是一个自定义View。

它内部持有一个PathAnimHelper，专注做Path动画。它默认的实现是 逐渐填充 的动画效果。

一般情况下只需要更换PathAnimHelper,PathAnimView即可做出不同的动画。（图1第5个View）

但是如果需要扩充一些动画属性供用户设置，例如仿StoreHouse风格的动画View，想暴露 残影长度 属性供设置。

我这里采用的是：继承自PathAnimView，并增加属性get、set 方法，并重写getInitAnimHeper()方法，返回自定义的PathAnimHelper。

如StoreHouseAnimView继承自PathAnimView,增加了残影长度的get、set方法。并重写getInitAnimHeper()方法，返回StoreHouseAnimHelper对象。 StoreHouseAnimHelper类继承的是PathAnimHelper。

三 基础类的实现：

=========

基础类是PathAnimView和PathAnimHelper。

1 PathAnimView

---

先看PathAnimView:

这里我将一些不重要的get、set方法和构造方法剔除，留下比较重要的方法。

一个做路径动画的View

* 利用源Path绘制“底”

* 利用动画Path 绘制 填充动画

* 通过mPathAnimHelper 对SourcePath做动画：

* 一个SourcePath 内含多段Path，循环取出每段Path，并做一个动画

---

代码本身不难，注释也比较详细，核心的话，就是onDraw()方法咯：

我这里用平移做的paddingLeft、paddingTop。

先利用源Path(mSourcePath)绘制底边的样子。

再利用变化的animPath(mAnimPath)绘制前景，这样animPath不断变化，并且重绘View->onDraw()，前景就会不断变化，形成动画效果。

那么核心就是animPath的的变化了，animPath的变化交由 mPathAnimHelper去做。

---

核心源码如下：

public class PathAnimView extends View {

protected Path mSourcePath;//需要做动画的源Path

protected Path mAnimPath;//用于绘制动画的Path

protected Paint mPaint;

protected int mColorBg = Color.GRAY;//背景色

protected int mColorFg = Color.WHITE;//前景色 填充色

protected PathAnimHelper mPathAnimHelper;//Path动画工具类

protected int mPaddingLeft, mPaddingTop;

public PathAnimView(Context context, AttributeSet attrs, int defStyleAttr) {

super(context, attrs, defStyleAttr);

init();

}

/**

• 这个方法可能会经常用到，用于设置源Path

• @param sourcePath

• @return

*/

public PathAnimView setSourcePath(Path sourcePath) {

mSourcePath = sourcePath;

initAnimHelper();

return this;

}

/**

• INIT FUNC

**/

protected void init() {

//Paint

mPaint = new Paint();

mPaint.setAntiAlias(true);

mPaint.setStyle(Paint.Style.STROKE);

//动画路径只要初始化即可

mAnimPath = new Path();

//初始化动画帮助类

initAnimHelper();

}

/**

• 初始化动画帮助类

*/

protected void initAnimHelper() {

mPathAnimHelper = getInitAnimHeper();

//mPathAnimHelper = new PathAnimHelper(this, mSourcePath, mAnimPath, 1500, true);

}

/**

• 子类可通过重写这个方法，返回自定义的AnimHelper

• @return

*/

protected PathAnimHelper getInitAnimHeper() {

return new PathAnimHelper(this, mSourcePath, mAnimPath);

}

/**

• draw FUNC

**/

@Override

protected void onDraw(Canvas canvas) {

super.onDraw(canvas);

//平移

canvas.translate(mPaddingLeft, mPaddingTop);

//先绘制底，

mPaint.setColor(mColorBg);

canvas.drawPath(mSourcePath, mPaint);

//再绘制前景，mAnimPath不断变化，不断重绘View的话，就会有动画效果。

mPaint.setColor(mColorFg);

canvas.drawPath(mAnimPath, mPaint);

}

/**

• 设置动画 循环

*/

public PathAnimView setAnimInfinite(boolean infinite) {

mPathAnimHelper.setInfinite(infinite);

return this;

}

/**

• 设置动画 总时长

*/

public PathAnimView setAnimTime(long animTime) {

mPathAnimHelper.setAnimTime(animTime);

return this;

}

/**

• 执行循环动画

*/

public void startAnim() {

mPathAnimHelper.startAnim();

}

/**

• 停止动画

*/

public void stopAnim() {

mPathAnimHelper.stopAnim();

}

/**

• 清除并停止动画

*/

public void clearAnim() {

stopAnim();

mAnimPath.reset();

mAnimPath.lineTo(0, 0);

invalidate();

}

}

2 PathAnimHelper

---

看看最基础的PathAnimHelper类是怎么做的，一样省略一些代码：

它是一个PathAnimView的Path动画的工具类

* 一个SourcePath 内含多段（一段）Path，循环取出每段Path，并做一个动画,

* 默认动画时间1500ms，无限循环

* 可以通过构造函数修改这两个参数

* 对外暴露 startAnim() 和 stopAnim()两个方法

* 子类可通过重写onPathAnimCallback（）方法，对animPath进行再次操作，从而定义不同的动画效果

值得一提的是，这里的动画时间，是指循环取出SourcePath里的N段Path的总时间。

---

startAnim()方法是入口，这个方法会在PathAnimView里被调用。

在startAnim()方法里，先初始化一个PathMeasure，以及重置animPath。

然后利用PathMeasure.nextContour()方法，循环一遍SourcePath的Path段数count，

利用这个count求出每段小Path应该执行的动画时间：totalDuaration / count。

然后便调用loopAnim()方法，循环取出每一段path ，并执行动画。

---

loopAnim()方法里，定义一个无限循环的属性动画mAnimator，

为其设置AnimatorUpdateListener和onAnimationRepeat,监听动画的更新和重复。

重点就在这两个监听器里：

public void onAnimationUpdate(ValueAnimator animation) {

//增加一个callback 便于子类重写搞事情

onPathAnimCallback(view, sourcePath, animPath, pathMeasure, animation);

//通知View刷新自己

view.invalidate();

}

动画每次Update的时候，回调onPathAnimCallback()方法，在里面对animPath做处理。

对AnimPath处理以后，就可以让View绘制新animPath形成动画了：

然后就是让View重绘，这样就会重走onDraw()方法，就是上一节提到的内容。

---

onPathAnimCallback()方法也很简单，按动画进度值，取出当前这一小段的path的部分路径，赋值给animPath。

public void onPathAnimCallback(View view, Path sourcePath, Path animPath, PathMeasure pathMeasure, ValueAnimator animation) {

float value = (float) animation.getAnimatedValue();

//获取一个段落

pathMeasure.getSegment(0, pathMeasure.getLength() * value, animPath, true);

}

---

在Repeat监听器里：

public void onAnimationRepeat(Animator animation) {

//绘制完一条Path之后，再绘制下一条

pathMeasure.nextContour();

//长度为0 说明一次循环结束

if (pathMeasure.getLength() == 0) {

if (isInfinite) {//如果需要循环动画

animPath.reset();

animPath.lineTo(0, 0);

pathMeasure.setPath(sourcePath, false);

} else {//不需要就停止（因为repeat是无限 需要手动停止）

animation.end();

}

}

}

因为SourcePath里是可能含有1+段Path的，这里是合适的时机，利用pathMeasure.nextContour();循环取出下一段Path, 判断一下新Path的长度，如果为0，说明这一次大循环结束，即用户视觉上的一次动画进度100%了。

这里判断我们设置的isInfinite属性，

如果是true，说明是循环动画，那么做初始化工作：

清空我们的animPath，初始化pathMeasure。(和startAnim()方法里的初始化工作一致)。

如果是false,说明动画需要停止，那么手动调用animation.end()停止动画。（图1,第三个动画）

---

核心源码如下：

public class PathAnimHelper {

protected static final long mDefaultAnimTime = 1500;//默认动画总时间

protected View mView;//执行动画的View

protected Path mSourcePath;//源Path

protected Path mAnimPath;//用于绘制动画的Path

protected long mAnimTime;//动画一共的时间

protected boolean mIsInfinite;//是否无限循环

protected ValueAnimator mAnimator;//动画对象

public PathAnimHelper(View view, Path sourcePath, Path animPath, long animTime, boolean isInfinite) {

if (view == null || sourcePath == null || animPath == null) {

Log.e(TAG, “PathAnimHelper init error: view 、sourcePath、animPath can not be null”);

return;

}

mView = view;

mSourcePath = sourcePath;

mAnimPath = animPath;

mAnimTime = animTime;

mIsInfinite = isInfinite;

}

/**

• 执行动画

*/

public void startAnim() {

startAnim(mView, mSourcePath, mAnimPath, mAnimTime, mIsInfinite);

}

/**

• 一个SourcePath 内含多段Path，循环取出每段Path，并做一个动画

• 自定义动画的总时间

• 和是否循环

• @param view 需要做动画的自定义View

• @param sourcePath 源Path

• @param animPath 自定义View用这个Path做动画

• @param totalDuaration 动画一共的时间

• @param isInfinite 是否无限循环

*/

protected void startAnim(View view, Path sourcePath, Path animPath, long totalDuaration, boolean isInfinite) {

if (view == null || sourcePath == null || animPath == null) {

return;

}

PathMeasure pathMeasure = new PathMeasure();

//先重置一下需要显示动画的path

animPath.reset();

animPath.lineTo(0, 0);

pathMeasure.setPath(sourcePath, false);

//这里仅仅是为了 计算一下每一段的duration

int count = 0;

while (pathMeasure.getLength() != 0) {

pathMeasure.nextContour();

count++;

}

//经过上面这段计算duration代码的折腾 需要重新初始化pathMeasure

pathMeasure.setPath(sourcePath, false);

loopAnim(view, sourcePath, animPath, totalDuaration, pathMeasure, totalDuaration / count, isInfinite);

}

/**

• 循环取出每一段path ，并执行动画

• @param animPath 自定义View用这个Path做动画

• @param pathMeasure 用于测量的PathMeasure

*/

protected void loopAnim(final View view, final Path sourcePath, final Path animPath, final long totalDuaration, final PathMeasure pathMeasure, final long duration, final boolean isInfinite) {

//动画正在运行的话，先stop吧。万一有人要使用新动画呢，（正经用户不会这么用。）

stopAnim();

mAnimator = ValueAnimator.ofFloat(0.0f, 1.0f);

mAnimator.setInterpolator(new LinearInterpolator());

mAnimator.setDuration(duration);

mAnimator.setRepeatCount(ValueAnimator.INFINITE);

mAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {

@Override

public void onAnimationUpdate(ValueAnimator animation) {

//增加一个callback 便于子类重写搞事情

onPathAnimCallback(view, sourcePath, animPath, pathMeasure, animation);

//通知View刷新自己

view.invalidate();

}

});

mAnimator.addListener(new AnimatorListenerAdapter() {

@Override

public void onAnimationRepeat(Animator animation) {

//每段path走完后，要补一下 某些情况会出现 animPath不满的情况

pathMeasure.getSegment(0, pathMeasure.getLength(), animPath, true);

//绘制完一条Path之后，再绘制下一条

pathMeasure.nextContour();

//长度为0 说明一次循环结束

if (pathMeasure.getLength() == 0) {

if (isInfinite) {//如果需要循环动画

animPath.reset();

animPath.lineTo(0, 0);

pathMeasure.setPath(sourcePath, false);
自我介绍一下，小编13年上海交大毕业，曾经在小公司待过，也去过华为、OPPO等大厂，18年进入阿里一直到现在。

深知大多数初中级Android工程师，想要提升技能，往往是自己摸索成长或者是报班学习，但对于培训机构动则近万的学费，着实压力不小。自己不成体系的自学效果低效又漫长，而且极易碰到天花板技术停滞不前！

因此收集整理了一份《2024年Android移动开发全套学习资料》，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友，同时减轻大家的负担。

既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，基本涵盖了95%以上Android开发知识点，真正体系化！

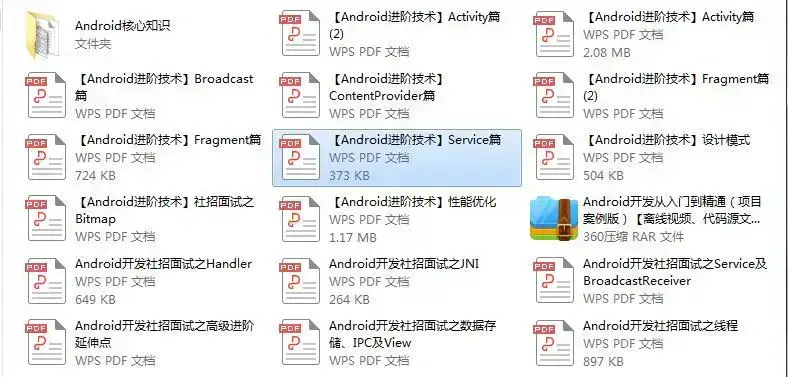

由于文件比较大，这里只是将部分目录截图出来，每个节点里面都包含大厂面经、学习笔记、源码讲义、实战项目、讲解视频，并且会持续更新！

如果你觉得这些内容对你有帮助，可以扫码获取！！（备注：Android）

最后

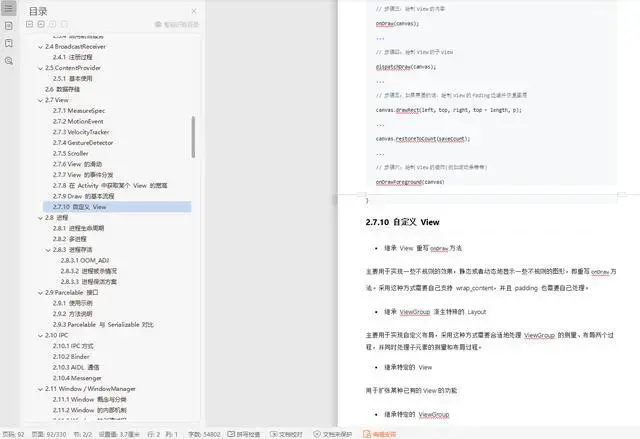

这里我特地整理了一份《Android开发核心知识点笔记》，里面就包含了自定义View相关的内容

除了这份笔记，还给大家分享 Android学习PDF+架构视频+面试文档+源码笔记，高级架构技术进阶脑图、Android开发面试专题资料，高级进阶架构资料这几块的内容。非常适合近期有面试和想在技术道路上继续精进的朋友。

分享上面这些资源，希望可以帮助到大家提升进阶，如果你觉得还算有用的话，不妨把它们推荐给你的朋友~

喜欢本文的话，给我点个小赞、评论区留言或者转发支持一下呗~

《互联网大厂面试真题解析、进阶开发核心学习笔记、全套讲解视频、实战项目源码讲义》点击传送门即可获取！

体系的自学效果低效又漫长，而且极易碰到天花板技术停滞不前！**

因此收集整理了一份《2024年Android移动开发全套学习资料》，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友，同时减轻大家的负担。

[外链图片转存中…(img-liJ1soWo-1712828875081)]

[外链图片转存中…(img-eRi8Bj1W-1712828875082)]

[外链图片转存中…(img-Pmco6pCJ-1712828875082)]

[外链图片转存中…(img-C2O3qFjo-1712828875082)]

[外链图片转存中…(img-VWYrUMGZ-1712828875082)]

既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，基本涵盖了95%以上Android开发知识点，真正体系化！

由于文件比较大，这里只是将部分目录截图出来，每个节点里面都包含大厂面经、学习笔记、源码讲义、实战项目、讲解视频，并且会持续更新！

如果你觉得这些内容对你有帮助，可以扫码获取！！（备注：Android）

最后

这里我特地整理了一份《Android开发核心知识点笔记》，里面就包含了自定义View相关的内容

[外链图片转存中…(img-J5I8RyMY-1712828875083)]

除了这份笔记，还给大家分享 Android学习PDF+架构视频+面试文档+源码笔记，高级架构技术进阶脑图、Android开发面试专题资料，高级进阶架构资料这几块的内容。非常适合近期有面试和想在技术道路上继续精进的朋友。

[外链图片转存中…(img-9KrfWL0G-1712828875083)]

分享上面这些资源，希望可以帮助到大家提升进阶，如果你觉得还算有用的话，不妨把它们推荐给你的朋友~

喜欢本文的话，给我点个小赞、评论区留言或者转发支持一下呗~

《互联网大厂面试真题解析、进阶开发核心学习笔记、全套讲解视频、实战项目源码讲义》点击传送门即可获取！
