Android卡顿真的是因为”掉帧“？

---

public final class Choreographer {

// 输入任务

public static final int CALLBACK_INPUT = 0;

// 动画任务

public static final int CALLBACK_ANIMATION = 1;

// view树遍历任务

public static final int CALLBACK_TRAVERSAL = 2;

// COMMIT任务

public static final int CALLBACK_COMMIT = 3;

// 暂存任务的链式数组

private final CallbackQueue[] mCallbackQueues;

// 主线程消息处理器

private final FrameHandler mHandler;

// 抛绘制任务

public void postCallback(int callbackType, Runnable action, Object token) {

postCallbackDelayed(callbackType, action, token, 0);

}

// 延迟抛绘制任务

public void postCallbackDelayed(int callbackType,

Runnable action, Object token, long delayMillis) {

…

postCallbackDelayedInternal(callbackType, action, token, delayMillis);

}

// 抛绘制任务的具体实现

private void postCallbackDelayedInternal(int callbackType, Object action, Object token, long delayMillis) {

synchronized (mLock) {

final long now = SystemClock.uptimeMillis();

final long dueTime = now + delayMillis;

// 1. 将绘制任务根据类型暂存在链式结构中

mCallbackQueues[callbackType].addCallbackLocked(dueTime, action, token);

// 2. 订阅下一个垂直同步信号

if (dueTime <= now) {

// 立刻订阅下一个垂直同步信号

scheduleFrameLocked(now);

} else {

// 在未来的某个时间点订阅垂直同步信号

Message msg = mHandler.obtainMessage(MSG_DO_SCHEDULE_CALLBACK, action);

msg.arg1 = callbackType;

msg.setAsynchronous(true);

mHandler.sendMessageAtTime(msg, dueTime);

}

}

}

// 主线程消息处理器

private final class FrameHandler extends Handler {

@Override

public void handleMessage(Message msg) {

switch (msg.what) {

…

case MSG_DO_SCHEDULE_CALLBACK:

// 在未来时间点订阅垂直同步信号

doScheduleCallback(msg.arg1);

break;

}

}

}

void doScheduleCallback(int callbackType) {

synchronized (mLock) {

if (!mFrameScheduled) {

final long now = SystemClock.uptimeMillis();

if (mCallbackQueues[callbackType].hasDueCallbacksLocked(now)) {

// 订阅下一个垂直同步信号

scheduleFrameLocked(now);

}

}

}

}

}

Choreographer接收到新的绘制任务后，会执行两个动作：

1. 绘制任务入链：

public final class Choreographer {

// 绘制任务链

private final class CallbackQueue {

// 任务链头结点

private CallbackRecord mHead;

// 绘制任务入链(按时间升序)

public void addCallbackLocked(long dueTime, Object action, Object token) {

CallbackRecord callback = obtainCallbackLocked(dueTime, action, token);

CallbackRecord entry = mHead;

if (entry == null) {

mHead = callback;

return;

}

// 头插入

if (dueTime < entry.dueTime) {

callback.next = entry;

mHead = callback;

return;

}

//中间插入或尾插入

while (entry.next != null) {

if (dueTime < entry.next.dueTime) {

callback.next = entry.next;

break;

}

entry = entry.next;

}

entry.next = callback;

}

}

// 绘制任务结点

private static final class CallbackRecord {

// 下一个绘制任务

public CallbackRecord next;

// 绘制任务应该在这个时刻被执行

public long dueTime;

// 描述绘制任务的代码段

public Object action;

…

// 执行绘制任务

public void run(long frameTimeNanos) {

if (token == FRAME_CALLBACK_TOKEN) {

((FrameCallback)action).doFrame(frameTimeNanos);

} else {

((Runnable)action).run();

}

}

}

}

Choreographer接收有四种任务类型，分别是输入、动画、View树遍历、COMMIT。每个任务被抽象成CallbackRecord，同类任务按时间先后顺序组成一条任务链CallbackQueue。四条任务链存放在mCallbackQueues[]数组结构中。

2. 订阅下一个垂直同步信号

public final class Choreographer {

private void scheduleFrameLocked(long now) {

// 若已经订阅过下个垂直同步信号,则什么也不做

if (!mFrameScheduled) {

// 当下一个垂直同步信号到来时，需要执行绘制任务

mFrameScheduled = true;

if (USE_VSYNC) {

// 不管走哪个分支，最终都会调用scheduleVsyncLocked()来注册接收垂直同步信号

if (isRunningOnLooperThreadLocked()) {

scheduleVsyncLocked();

} else {

Message msg = mHandler.obtainMessage(MSG_DO_SCHEDULE_VSYNC);

msg.setAsynchronous(true);

mHandler.sendMessageAtFrontOfQueue(msg);

}

} else {

…

}

}

}

// 委托 DisplayEventReceiver 来注册垂直同步信号

private void scheduleVsyncLocked() {

mDisplayEventReceiver.scheduleVsync();

}

// 绘制一帧

void doFrame(long frameTimeNanos, int frame) {

synchronized (mLock) {

// 若不需要响应这个垂直同步信号，则直接返回，该帧不绘制任何东西

if (!mFrameScheduled) {

return;

}

…

}

…

}

private final class FrameDisplayEventReceiver extends DisplayEventReceiver implements Runnable {

// 垂直同步信号回调

@Override

public void onVsync(long timestampNanos, int builtInDisplayId, int frame) {

…

// 向主线程抛任务,绘制一帧

Message msg = Message.obtain(mHandler, this);

msg.setAsynchronous(true);

mHandler.sendMessageAtTime(msg, timestampNanos / TimeUtils.NANOS_PER_MS);

}

@Override

public void run() {

mHavePendingVsync = false;

// 绘制当前帧

doFrame(mTimestampNanos, mFrame);

}

}

}

// 垂直同步信号接收器

public abstract class DisplayEventReceiver {

// 注册接收下一个垂直同步信号

public void scheduleVsync() {

if (mReceiverPtr == 0) {

Log.w(TAG, “…”);

} else {

// 向SurfaceFlinger订阅下一个垂直同步信号

nativeScheduleVsync(mReceiverPtr);

}

}

…

}

并不是每个垂直同步信号都会被上层订阅并处理，只有当Choreographer订阅了下一个垂直同步信号，SurfaceFlinger才会把信号通过onVsync()回调给上层。

图中第一个垂直信号到来之前，上层调用了postCallback()向Choreographer抛绘制任务，同时订阅了下一个信号并把mFrameScheduled置为 true，表示需要绘制下一帧。当第一个信号产生时，onVsync()被回调，同时将doFrame()抛到主线程执行，执行完毕后将mFrameScheduled置为 false，因没有后续订阅动作，所以上层不会收到后续的onVsync()回调，也不会绘制任何新东西。

执行绘制任务

---

ViewRootImpl向Choreographer抛绘制任务后，任务并没有立马执行，而是被暂存在绘制任务链中，并注册接收下一个垂直同步信号。只有当下一个信号通过onVsync()回调后，它才会被执行：

public final class Choreographer {

// 垂直同步信号接收器

private final class FrameDisplayEventReceiver extends DisplayEventReceiver implements Runnable {

private boolean mHavePendingVsync;

private long mTimestampNanos;

private int mFrame;

@Override

public void onVsync(long timestampNanos, int builtInDisplayId, int frame) {

…

// 发送异步消息到主线程，执行当前的Runnable，即doFrame()

Message msg = Message.obtain(mHandler, this);

msg.setAsynchronous(true);

mHandler.sendMessageAtTime(msg, timestampNanos / TimeUtils.NANOS_PER_MS);

}

@Override

public void run() {

mHavePendingVsync = false;

// 绘制一帧的内容

doFrame(mTimestampNanos, mFrame);

}

}

}

每当垂直同步信号回调时，都会向主线程推送一个待执行的绘制帧任务doFrame()。

public final class Choreographer {

void doFrame(long frameTimeNanos, int frame) {

final long startNanos;

synchronized (mLock) {

// 如果没有订阅这一帧的垂直同步信号，则直接退出不绘制

if (!mFrameScheduled) {

return; // no work to do

}

…

try {

// 处理这一帧的输入事件

doCallbacks(Choreographer.CALLBACK_INPUT, frameTimeNanos);

// 处理这一帧的动画

doCallbacks(Choreographer.CALLBACK_ANIMATION, frameTimeNanos);

// 处理这一帧的 View 树遍历

doCallbacks(Choreographer.CALLBACK_TRAVERSAL, frameTimeNanos);

// 所有绘制任务结束后执行 COMMIT 任务

doCallbacks(Choreographer.CALLBACK_COMMIT, frameTimeNanos);

} finally {

…

}

…

}

}

绘制每一帧时，会按照“输入事件”、“动画”、“View 树遍历”、“COMMIT”这样的顺序处理任务。

处理函数doCallback()定义如下：

public final class Choreographer {

// 暂存绘制任务的链式数组

private final CallbackQueue[] mCallbackQueues;

void doCallbacks(int callbackType, long frameTimeNanos) {

CallbackRecord callbacks;

synchronized (mLock) {

final long now = System.nanoTime();

// 从指定类型的任务链中根据当前时间点取出要执行的任务

callbacks = mCallbackQueues[callbackType].extractDueCallbacksLocked(now / TimeUtils.NANOS_PER_MS);

if (callbacks == null) {

return;

}

…

}

try {

// 执行任务链上被取出的所有任务

for (CallbackRecord c = callbacks; c != null; c = c.next) {

c.run(frameTimeNanos);

}

} finally {

…

}

}

// 任务实体类

private static final class CallbackRecord {

public CallbackRecord next;

public Object action;

…

public void run(long frameTimeNanos) {

if (token == FRAME_CALLBACK_TOKEN) {

((FrameCallback)action).doFrame(frameTimeNanos);

} else {

// 执行任务

((Runnable)action).run();

}

}

}

}

追踪到这，ViewRootImpl推送过来的 “View 树遍历” 任务总算被执行了。

其中extractDueCallbacksLocked()是任务链CallbackQueue的方法，用于获取待当前时间点需要被执行的所有任务：

private final class CallbackQueue {

// 任务链头结点

private CallbackRecord mHead;

// 获取当前时间节点之前的所有任务，这些任务都需要在当前帧被执行

public CallbackRecord extractDueCallbacksLocked(long now) {

CallbackRecord callbacks = mHead;

if (callbacks == null || callbacks.dueTime > now) {

return null;

}

CallbackRecord last = callbacks;

CallbackRecord next = last.next;

// 遍历任务链，以现在时间点为分割线，从链上摘取过去的任务

while (next != null) {

if (next.dueTime > now) {

last.next = null;

break;

}

last = next;

next = next.next;

}

mHead = next;

// 以链的形式返回所有过去任务

return callbacks;

}

}

绘制当前帧时，会以当前时刻为分割线，从任务链上摘取所有以前的任务，并按时间先后顺序逐个执行。

在纸上演算一遍上面的代码：

上图表示在第一个垂直同步信号还未到来时，上层已经向任务链中已添加了 3 个任务，其中前两个的执行时刻在第一个信号到来之前，而第三个任务在第一个信号后执行。

在第一个任务入链时就完成了对第一个信号的订阅，而第三个任务在第一个信号之后执行，所以它的订阅行为doScheduleCallback()先被存放在主线程消息队列中，待第一个信号到来之后再订阅第二个信号。

当第一个垂直同步信号到来后，doFrame()被抛到主线程，它从任务链中摘取当前时间节点之前的任务1和2并执行它们。当任务被执行完，就从主线程消息队列中取出下一条消息“为任务3订阅下一个垂直同步信号”并执行。所有这些都完成后，主线程只能发呆，等待下一个垂直同步信号。

当第二个垂直同步信号到来之后，任务链中剩下的任务3都被取出并抛到主线程执行。任务链空了，当任务3执行完毕后，主线程彻底没事做，只能等到上层再向Choreographer抛任务。

卡顿的原因是掉帧？

---

推迟

上述情况，绘制任务都能在一个帧间隔内完成，若任务很耗时，执行时间超过了帧间隔会怎么样？

第一个垂直信号到来后，任务1和2被抛到主线程执行，这次它们执行时间略长，超过了一个帧间隔，导致订阅下一个信号的函数迟迟未被执行。对于上层来说，错过了第二个onVsync()回调，这意味着，任务1和2错过了一次显示时机，任务3错过了一次渲染时机。对于底层来说，显示器在发出垂直同步信号时会向图形缓冲取显示内容，这次没拿到内容，只能继续显示上一帧图像。

任务1和2执行完，主线程才“订阅下一个信号”，当第三个信号到来时，显示器从图形缓冲中取到了任务1和2的渲染结果，而任务3也被抛到主线程执行。

这个 case 中，任务链中所有的绘制任务都被推迟显示了。

合并

自我介绍一下，小编13年上海交大毕业，曾经在小公司待过，也去过华为、OPPO等大厂，18年进入阿里一直到现在。

深知大多数初中级Android工程师，想要提升技能，往往是自己摸索成长或者是报班学习，但对于培训机构动则近万的学费，着实压力不小。自己不成体系的自学效果低效又漫长，而且极易碰到天花板技术停滞不前！

因此收集整理了一份《2024年Android移动开发全套学习资料》，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友，同时减轻大家的负担。

既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，基本涵盖了95%以上Android开发知识点，真正体系化！

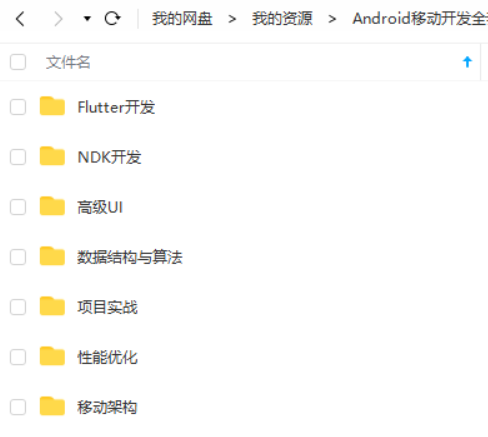

由于文件比较大，这里只是将部分目录截图出来，每个节点里面都包含大厂面经、学习笔记、源码讲义、实战项目、讲解视频，并且会持续更新！

如果你觉得这些内容对你有帮助，可以扫码获取！！（备注：Android）

最后说一下我的学习路线

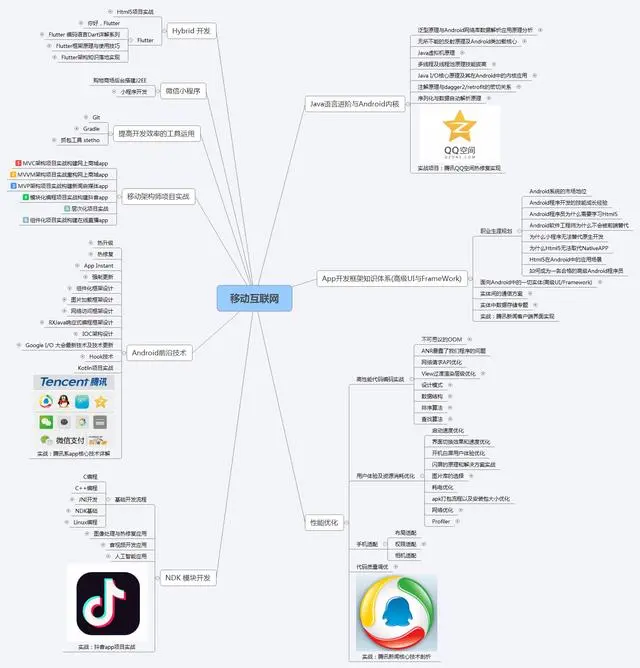

其实很简单就下面这张图，含概了Android所有需要学的知识点，一共8大板块：

1. 架构师筑基必备技能
2. Android框架体系架构（高级UI+FrameWork源码）
3. 360°Androidapp全方位性能调优
4. 设计思想解读开源框架
5. NDK模块开发
6. 移动架构师专题项目实战环节
7. 移动架构师不可不学习微信小程序
8. 混合开发的flutter

Android学习的资料

我呢，把上面八大板块的分支都系统的做了一份学习系统的资料和视频，大概就下面这些，我就不全部写出来了，不然太长了影响大家的阅读。

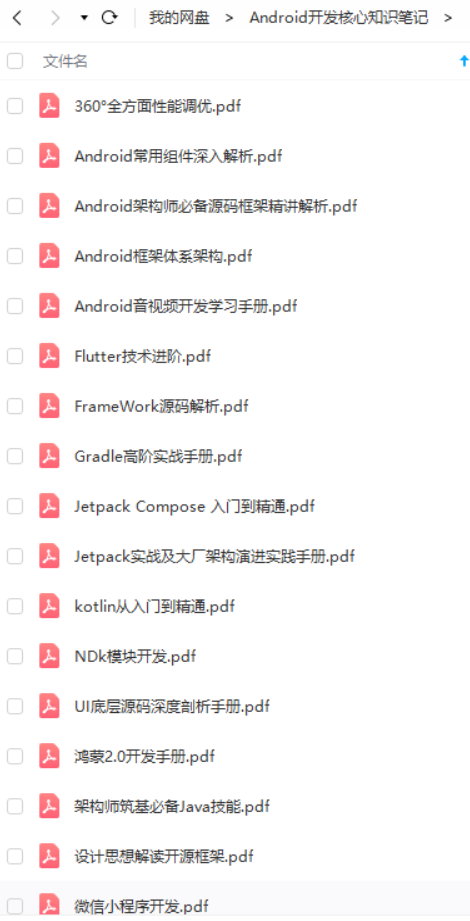

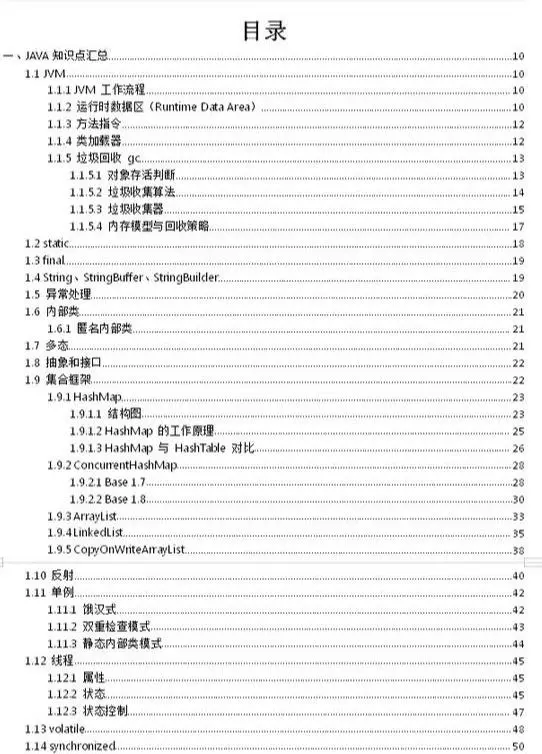

330页PDF Android学习核心笔记（内含上面8大板块）
