手机没网了，却还能支付，这是什么原理？

因为我最近的工作对都是与微信/支付宝有关，整体支付流程还是比较清楚，但是付款码为什么能离线支付确实不是很清楚，所以研究了一番，于是有了今天的文章。

一、科普支付方式

在聊付款码离线原理之前，我们先给不熟悉支付宝/微信支付方式同学先科普一下常见的两种支付方式。

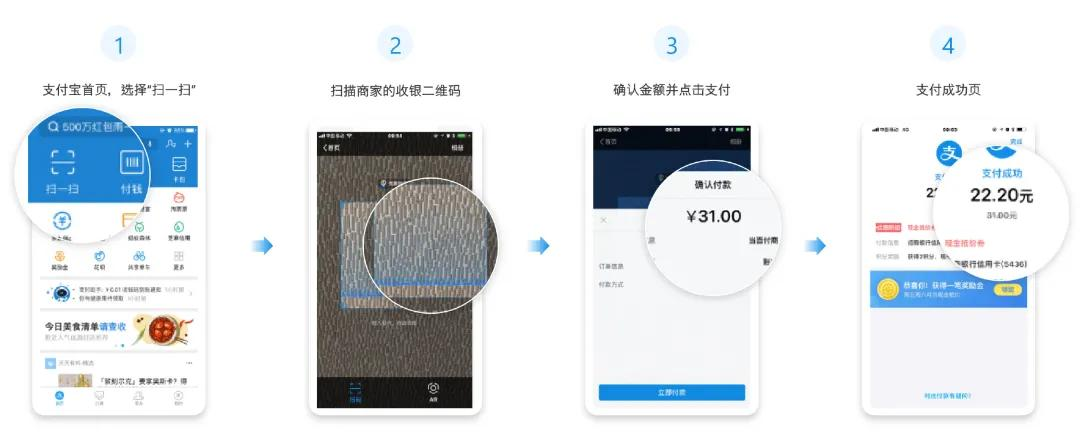

微信、支付宝线下支付常用支付方式有两种：一种是扫码，一种是被扫码！

以支付宝为例，付款流程如图所示：

图片来自支付宝官网

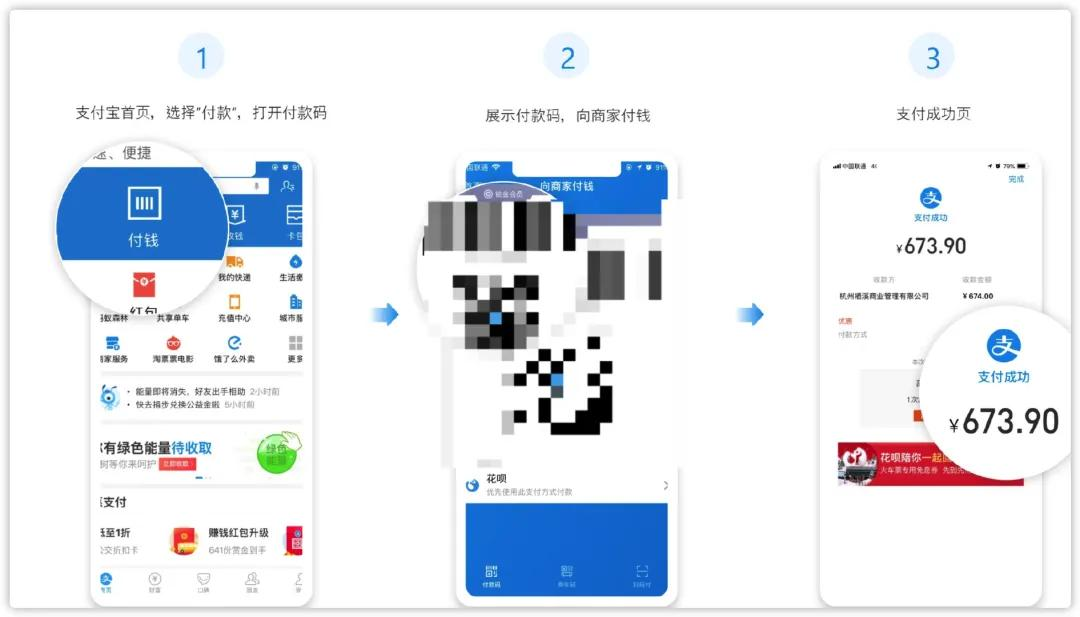

第二种则是我们打开手机，展示我们的付款码，然后商家使用扫码枪等工具获取付款码完成支付，这种支付方式一般称为被扫支付（用户被扫码）。

以支付宝为例，付款流程如图所示：

图片来自支付宝官网

对于第一种方式，需要手机端 APP 扫码，然后弹窗确认付款，这种方式是没有办法在手机没有网络的情况完成支付，所以我们上文说的没有网络的情况特指付款码支付的场景。

二、付款码付款流程

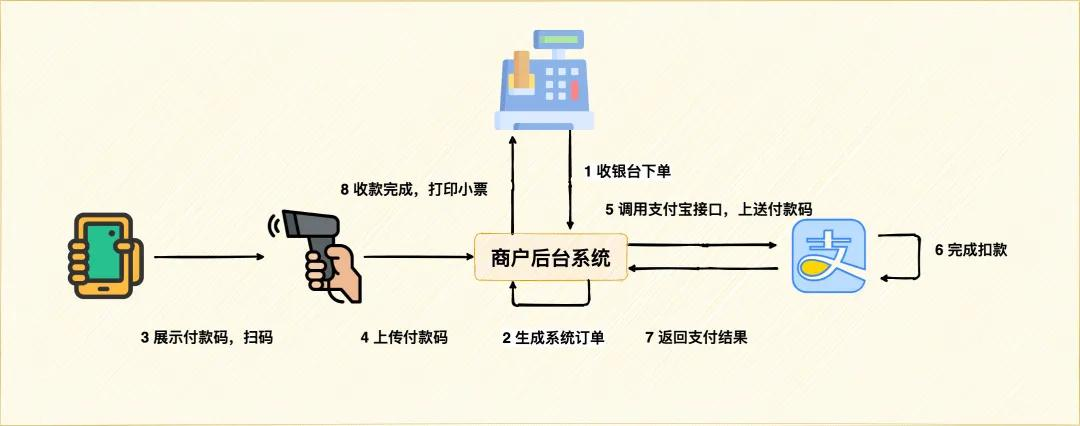

在聊付款码离线支付的前提前，我们先来来看下付款码的整体流程，以超市购物为例，一次付款码的支付信息流如图所示：

这个过程商家后台系统是需要调用的支付宝条码支付的接口，完成支付。

「由于商家后台需要在线联网与支付宝后台通讯，所以说付款码的离线支付，指的是客户端没有的网络的情况，商家端其实必须实时联网在线。」

一次付款码接口调用流程如图所示：

]

来自支付宝官网

通过上面两张图，我们整体了解付款码交互流程。

付款码的技术方案其实可以分为客户端在线与离线的两种情况，下面我们来看下两种方案具体实现方式。

三、在线码方案

客户端在线码的方案，这个应该比较容易想到，只要支付宝/微信在登录的情况下，点击付款按钮，客户端调用后台系统的申请付款码接口。

后台系统受到请求之后，生成一个付款码，然后在数据库保存付款码与用户的关系，并且返回给客户端。

只要客户端在有效期内展示该付款码，就可以完成支付，否则该二维码就将会过期。

使用这种方案，相对来说比较安全，因为每次都是服务端生成码，服务端可以控制幂等，没有客户端伪造的风险的。

另外即使需要对付款码规则调整，比如付款码位数增加一位，我们只要调整服务端代码即可，客户端都无需升级。

「不过这种方案缺点也比较明显，客户端必须实时在线联网，没有网络则无法获取付款码。」

另外，现在有一些智能设备也开始支持支付宝支付，这些设备中很大一部分是没有联网的功能（比如小米手环四），那这种情况是没办法使用在线码方案。

基于这种情况，所以开始有了离线码方案。

离线码方案

说起离线码大家可能比较陌生，但是实际上你如果仔细观察，其实很多场景都用到了离线码。

比如说以前去黑网吧玩梦幻西游的时候，账号总是被盗。

没办法，花了一笔重资买了一个网易将军令，每次登录的时候，除了输入用户名与密码以外，还需要输入动态口令。从此账号就很少被盗了。

又比如说每次网易支付的时候，我们除了输入银行卡密码以外，还需要输入网银盾上动态码，这样才能完成支付。

❝画外音：

这里又要吐槽一下，网银盾以前真的超难用，动不动就驱动不兼容。还记得当初用网银充值黄钻，搞了一下午都没有成功–！❞

当然上面这些可能已经是_老古董_了，很多人都可能没用过，现在比较流行是**「手机验证器APP」**，比如 「Google Authenticator」 等。

这种令牌器，动态产生一次性口令（「OTP, One-time Password」），可以防止密码被盗用引发的安全风险。

其实付款码离线方案技术原型就是基于这种方案，所以下面我们就基于 Google Authenticator，来了解一下这其中的原理。

1.动态口令技术原理

首先如果我们需要使用 「Google Authenticator」，我们需要在网站上开启二次验证功能，以

Google 账号为例，在设置两步验证的地方可以找到如下设置：

当我们点击设置，将会弹出一个二维码，然后使用 「Google Authenticator」 APP 扫码绑定。

当我们绑定之后， 「Google Authenticator」 APP 将会展示动态码。

我们来解析一下这个二维码，对应下面这个字符串：

otpauth://totp/Google%3Ayourname@gmail.com?secret=xxxx&issuer=Google

上面的字符串中，最重要就是这一串密钥 secret，这个是一个经过 「BASE32」 编码之后的字符串，真正使用时需要将其使用**「BASE32」** 解码，处理伪码如下：

original_secret = xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx

secret = BASE32_DECODE(TO_UPPERCASE(REMOVE_SPACES(original_secret)))

「这个密钥客户端与服务端将会同时保存一份，两端将会同样的算法计算，以此用来比较动态码的正确性。」

我们以客户端为例，生成一个动态码，首先我们需要经过一个签名函数，这里 **Google Authenticator **采用的 「HMAC-SHA1」，这是一种基于哈希的消息验证码，可以用比较安全的单向哈希函数（如 SHA1）来产生签名。

签名函数伪码如下：

hmac = SHA1(secret + SHA1(secret + input))

上面函数中的，input 使用当前时间整除 30 的值。

input = CURRENT_UNIX_TIME() / 30

这里时间就充当一个动态变参，这样可以源源不断产生动态码。

「另外这里整除 30，是为了赋予验证码一个 30 秒的有效期。」

这样对于用户输入来讲，可以有充足时间准备输入这个动态码，另外一点客户端与服务端可能存在时间偏差，30 秒的间隔可以很大概率的屏蔽这种差异。

画外音：这个有效时间其实很考量，如果比较长，安全性就差。

如果比较短，用户体验就很差，不容易输入准备。

经过 「HMAC-SHA1」 签名函数以后，我们得到一个长度为 40 的字符串，我们还需要将其转化为 6 位数字，方便用户输入。处理的伪码如下：

four_bytes = hmac[LAST_BYTE(hmac):LAST_BYTE(hmac) + 4]

large_integer = INT(four_bytes)

small_integer = large_integer % 1,000,000

完整的算法伪码如下：

original_secret = xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx

secret = BASE32_DECODE(TO_UPPERCASE(REMOVE_SPACES(original_secret)))

input = CURRENT_UNIX_TIME() / 30

hmac = SHA1(secret + SHA1(secret + input))

four_bytes = hmac[LAST_BYTE(hmac):LAST_BYTE(hmac) + 4]

large_integer = INT(four_bytes)

面试复习笔记

这份资料我从春招开始，就会将各博客、论坛。网站上等优质的Android开发中高级面试题收集起来，然后全网寻找最优的解答方案。每一道面试题都是百分百的大厂面经真题+最优解答。包知识脉络 + 诸多细节。
节省大家在网上搜索资料的时间来学习，也可以分享给身边好友一起学习。

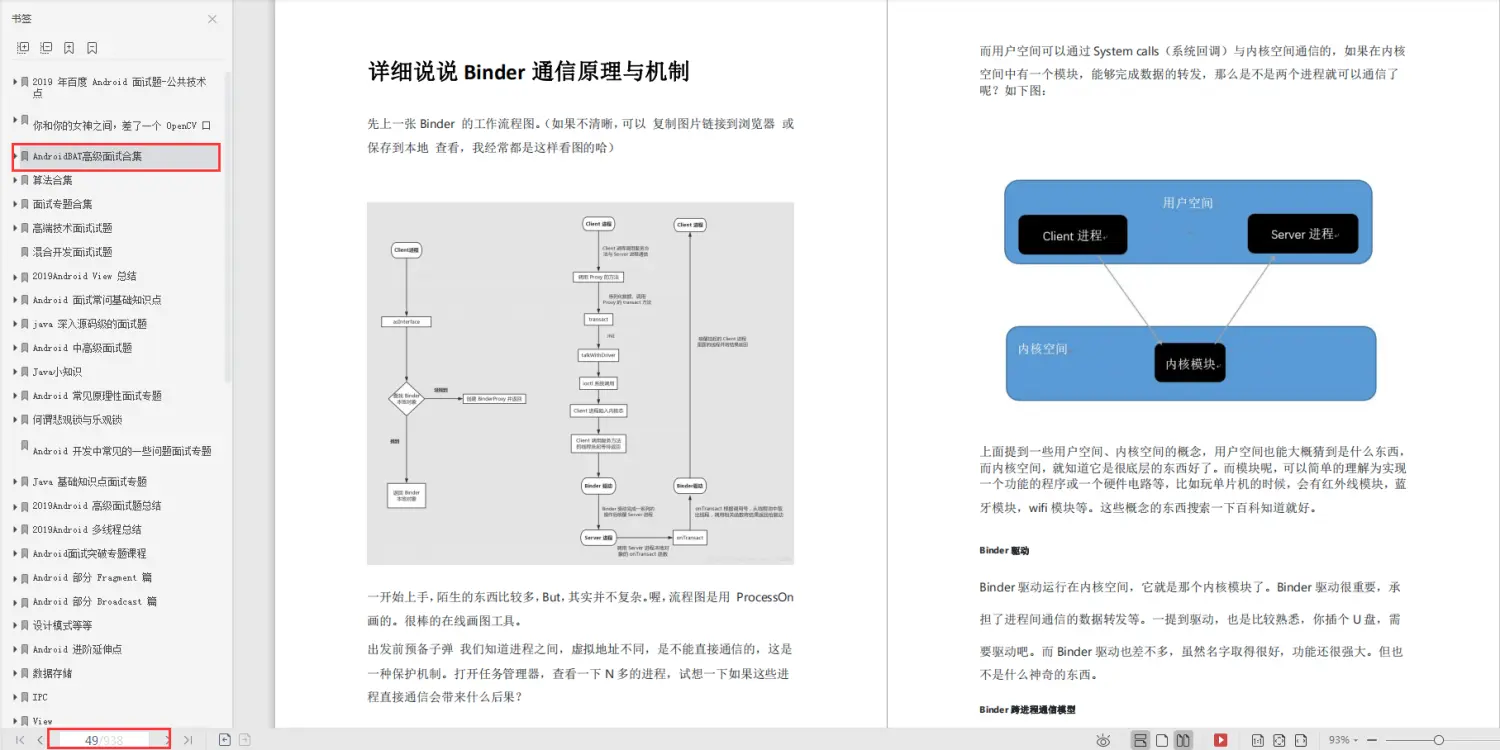

《960页Android开发笔记》

《1307页Android开发面试宝典》

包含了腾讯、百度、小米、阿里、乐视、美团、58、猎豹、360、新浪、搜狐等一线互联网公司面试被问到的题目。熟悉本文中列出的知识点会大大增加通过前两轮技术面试的几率。

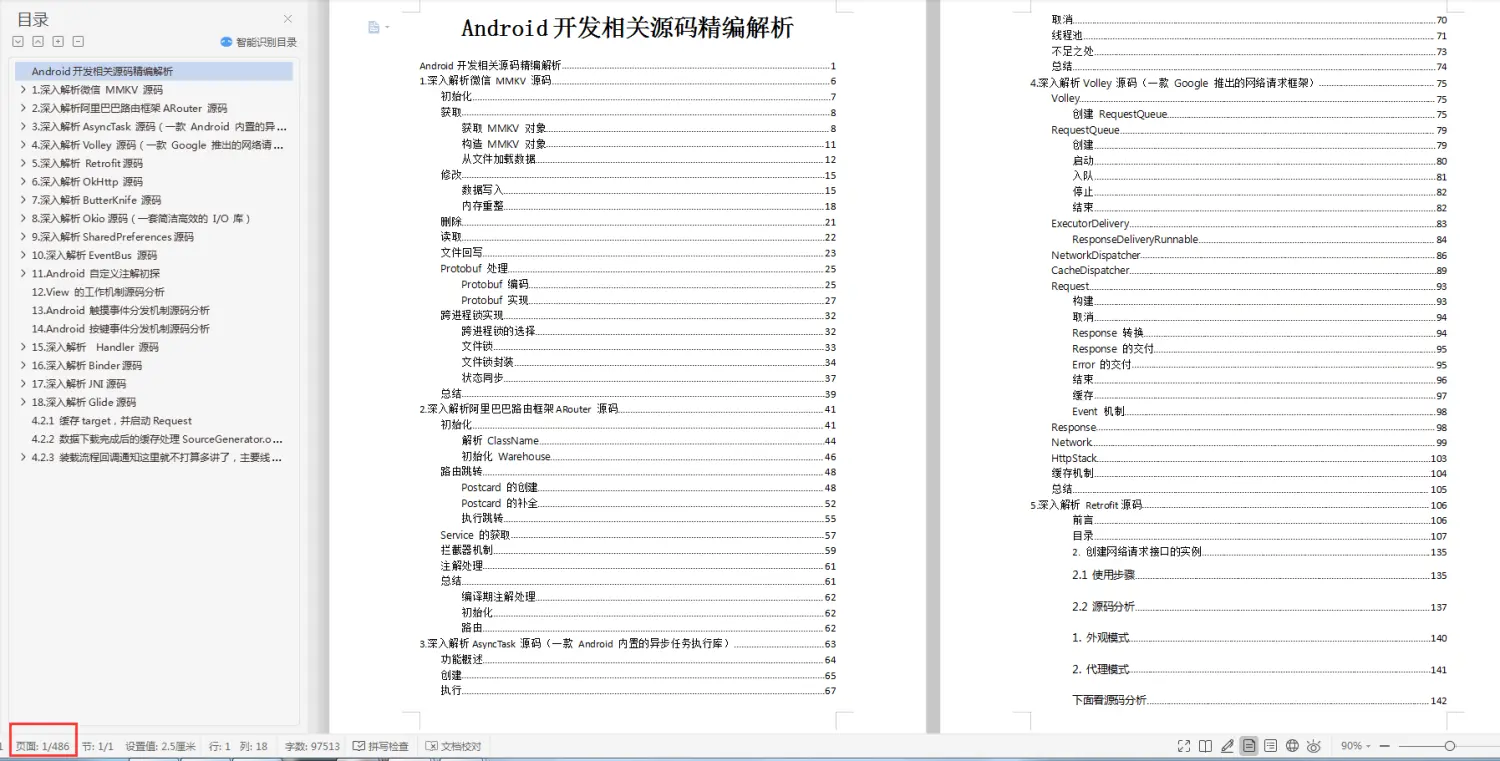

《507页Android开发相关源码解析》
