软考网络工程师必学：OSPF LSA类型详解+实验拓扑演示

什么是LSA？
链路状态通告（Link State Advertisement, LSA）是OSPF的核心概念之一，它对于网络拓扑的构建和路由计算至关重要，它可以用来描述网络拓扑、同步链路状态数据库（LSDB）、传递路由等等
那么接下来由我带领大家一起深入了解一下OSPF的几种常见的LSA类型，解读它们的具体作用

OSPF的LSA类型

在OSPF中将LSA分为11大类，其中1、2、3、4、5、7类LSA比较常用，也就是6种
目前学习的是OSPFv2【针对IPv4】后续将学习OSPFv3【针对IPv6】其中OSPFv2只需要掌握6种即可
这里所用到的命令都是H3C体系的，与华为大致差不多，各位理解协议中各参数值的作用和意义即可

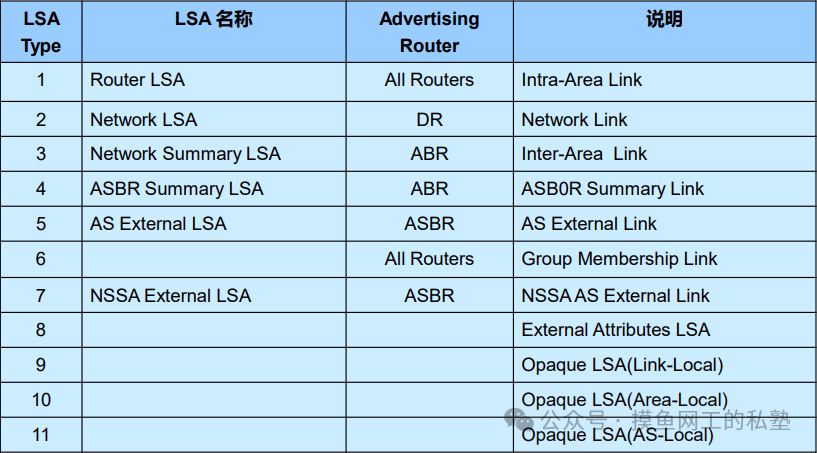

LSA列表LSA列表

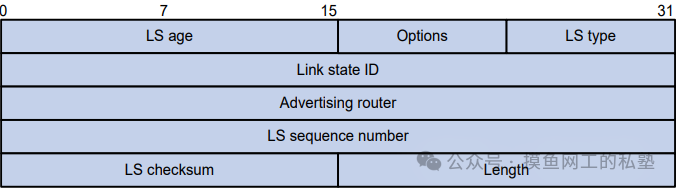

LSA报文格式

报文格式报文格式

字段详解：

  • LS age：
    LSA的老化时间，以秒为单位，在路由器LSDB中随时间老化
  • LS type：
    LSA的类型
  • Link State ID：
    这里具体的数值根据LSA的类型来定义
  • Advertising Router：
    这条LSA的始发路由器的ID
  • LS Sequence Number：
    LSA的序列号，用于判断哪条LSA最新的
  • LS Checksum：
    LSA的校验和
  • Length：
    LSA的总长度

标识一条LSA的三个重要字段：
LS Type、Link State ID、Advertising Router

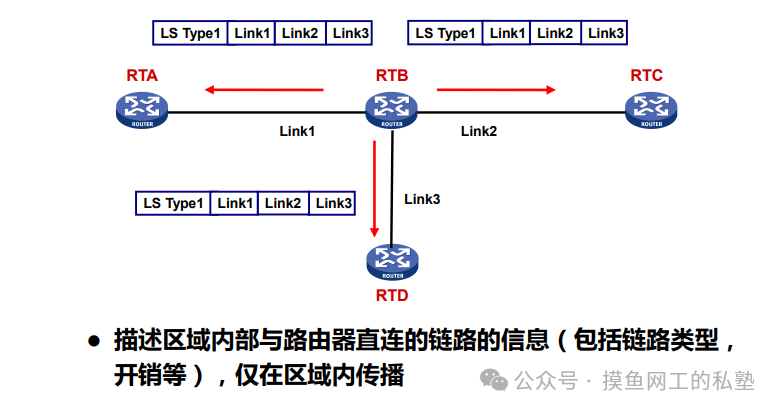

Type1-LSA

TYPE1TYPE1

也叫Router LSA
该LSA描述了区域内与本路由器直连链路的信息
所有区域内的路由器都会产生该条LSA
该LSA仅在区域内传递

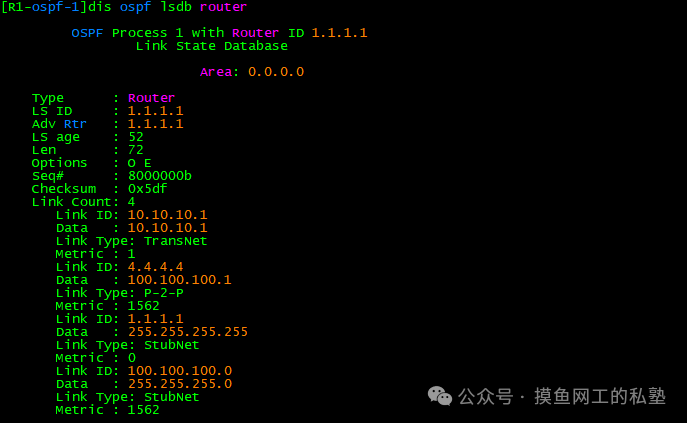

通过该条命令可以查询：

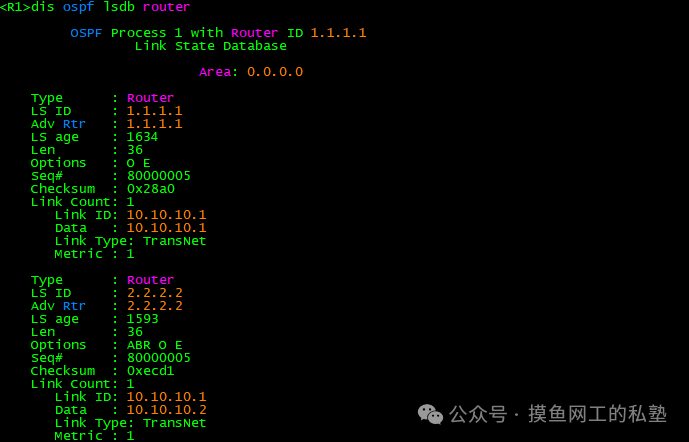

display ospf lsdb router

参数参数

  • LS ID：
    标识发出该条LSA的Router-id
  • Adv Rtr：
    始发路由器，产生该条LSA的路由的Router-id
  • Link-Type：
    链路类型，描述该链路二层类型，每个网络类型对应Link Count的解释不同，稍后详细说一下

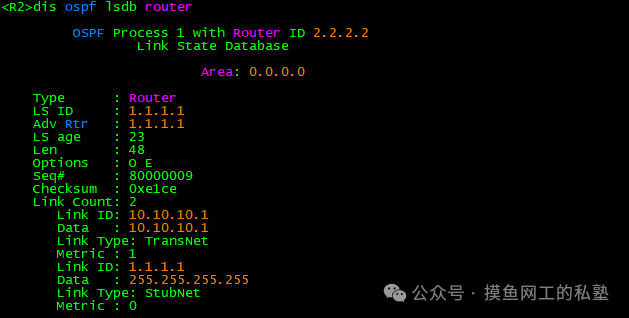

TransNet

TransNetTransNet

当链路类型为Broadcast或NBMA时
Link-Type字段会填充为TransNet

  • Link ID：
    标识本网段DR的IP地址
  • Data：
    标识本路由器在该网段的IP地址

P2P

P2PP2P

当链路类型为PPP时
Link-Type字段会填充为P2P

  • Link ID：
    标识该网段对端路由器的Router-id
  • Data：
    标识本网段与对端路由器相连的接口IP

Stubnet

StubnetStubnet

当链路类型为P2P、换回口、末梢网络时
Link-Type字段会填充为Stubnet 该字段用于补充P2P类型中缺失部分

  • Link ID：
    标识该网段的网络地址
  • Data：
    标识该网段的子网掩码

Type2-LSA

TYPE2TYPE2

也叫Network LSA
由DR产生，用于描述该区域内MA网络中的路由器以及掩码信息
同样仅在区域内传递
该LSA只能由DR产生
通过该条命令可以查询：

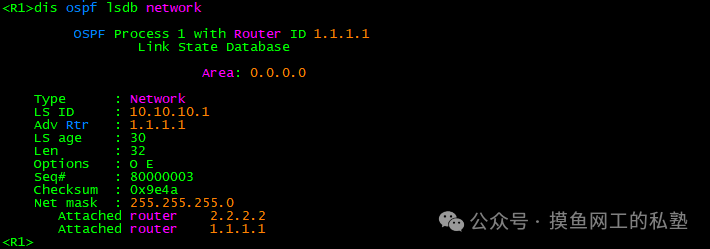

display ospf lsdb network

参数参数

  • LS ID：
    标识该网段DR的IP地址
  • Adv Rtr：
    标识该网段DR的Router-id
  • Net Mask：
    标识该链路的掩码信息
  • Attached Router：
    该网段所有路由器的Router-id

Type3-LSA

TYPE3TYPE3

也叫Summary LSA
只能由ABR产生，用于描述其他区域的链路信息
以子网形式传播，类似直接传递路由
当一条3类LSA通过一个ABR传递至另一个ABR时，该Adv Rtr字段会替换为自己的Router-id

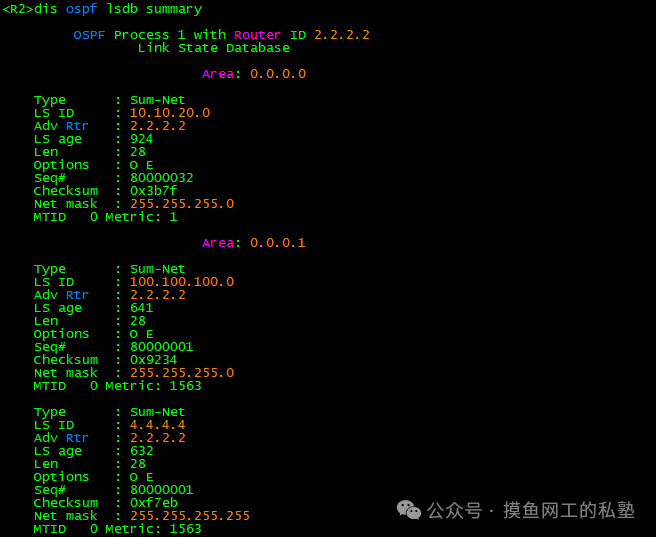

通过该条命令可以查询：

display ospf lsdb summary

参数参数

  • LS ID：
    标识某个网段的网络地址
  • Adv Rtr：
    标识通告这条LSA的ABR的Router-id
  • Net Mask：
    标识这个网段的子网掩码

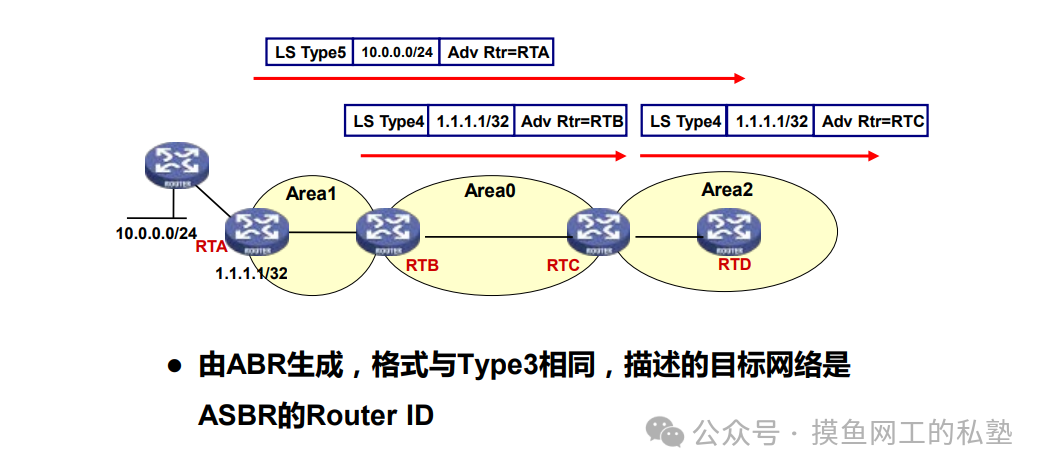

Type4-LSA

TYPE4TYPE4

也叫Asbr Summary LSA
和Type3一样，由ABR产生，用于描述ASBR的信息（如何到达ASBR路由器）
注意，4类LSA由本区域产生，在ASBR本区域的内部路由器，不会产生到达该ASBR的4类LSA
通过该条命令可以查询：

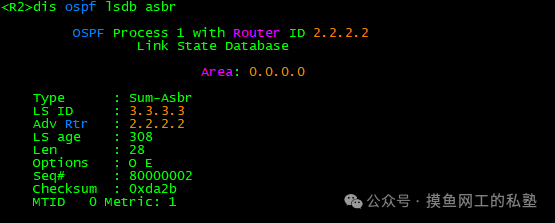

display ospf lsdb asbr

参数参数

  • LS ID：
    标识ASBR的Router-id
  • Adv Rtr：
    标识通告该条LSA的ABR的Router-id

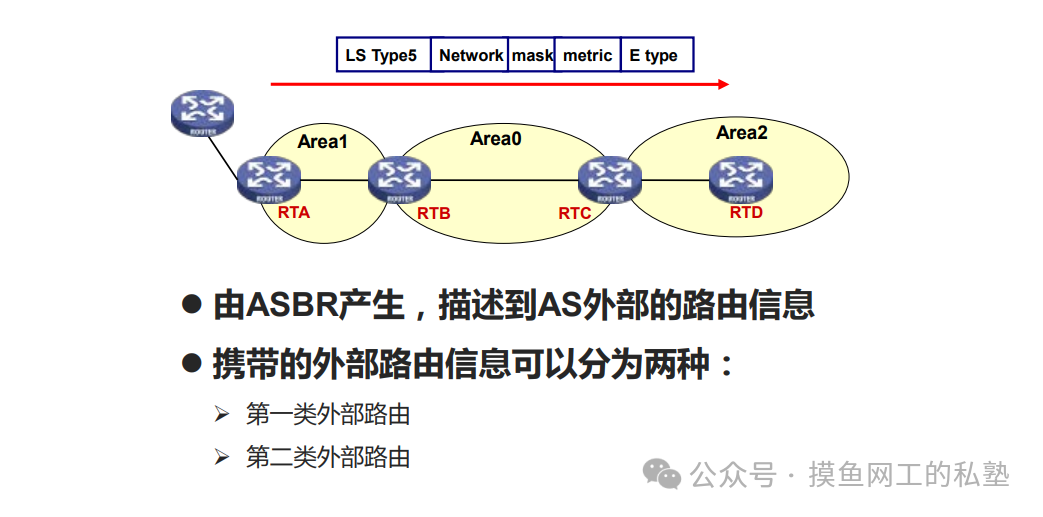

Type5-LSA

TYPE5TYPE5

也叫AS External LSA
只能由ASBR产生，用于描述AS引入的外部路由条目信息
注意Type5 LSA中被区分为1类外部路由和2类外部路由
OSPF引入外部路由默认使用的是2类外部路由
1类外部路由可携带外部cost属性值，参与进AS内部计算
2类外部路由不计算AS外部cost值，从收到的ASBR开始计算cost属性值
通过该条命令可以查询：

display ospf lsdb ase

参数参数

  • LS ID：
    描述外部路由网络地址
  • Adv Rtr：
    标识产生该条LSA的ASBR的Router-id
  • Net mask：
    标识该条外部路由的子网位数

Type7-LSA

TYPE7TYPE7

该条LSA只会在NSSA特殊区域中产生
后续我们会详细讲解OSPF的几个特殊区域，这边我们先只说一下Type7-LSA在NSSA区域的作用
NSSA区域拒绝了4类LSA和5类LSA注入进区域，但允许7类LSA产生和发送
NSSA区域的应用场景是在需要缩小路由表，但又需要接收外部注入的路由的情景下出现的

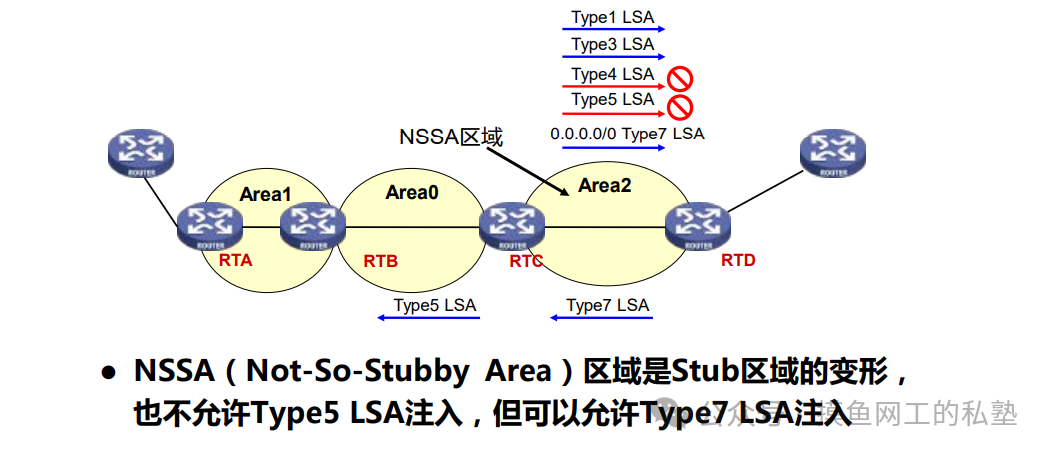

正如上图所示，RTD需要接收来自外部的路由，那么他就成为这个Area2区域中的ASBR，那么他会产生一条
Type7-LSA，用来描述这条外部路由，当该Type-7 LSA传递至RTC时，由于RTC连接Area 0，因此它作为ABR将Type-7 LSA转换为Type-5 LSA并通告到骨干区域，并且该ABR会产生一条前往骨干区域的Type7-LSA的默认路由
注意Type7-LSA只会在NSSA区域内部传播，若需要传递至骨干区域，NSSA区域的ABR会做7转5操作注入骨干区域

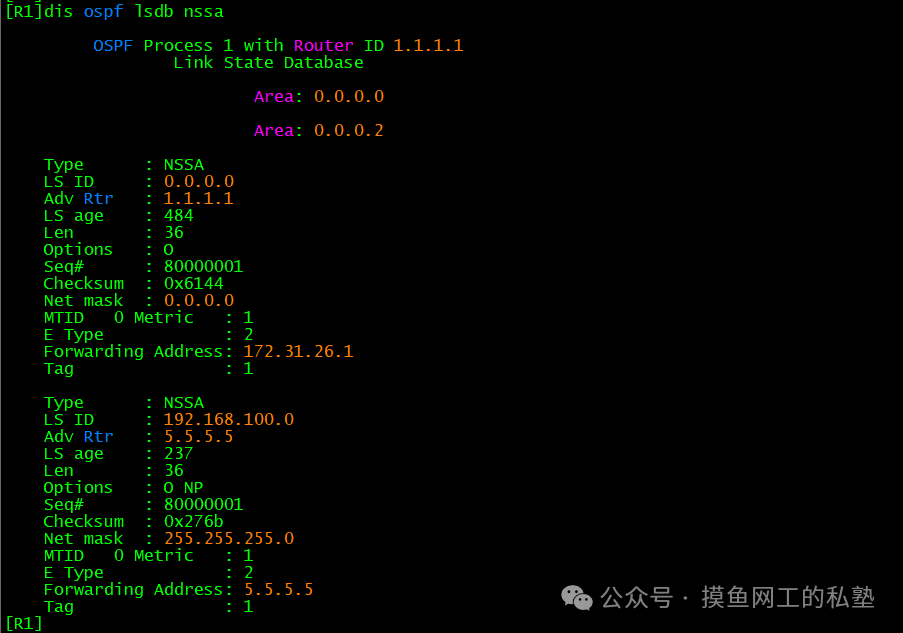

通过该条命令可以查看：

display ospf lsdb nssa

参数参数

  • LS ID 标识该7类外部路由的网络地址
  • Adv Rtr 标识产生该条LSA路由器的Router-id
  • Net Mask标识该条外部路由的子网位数

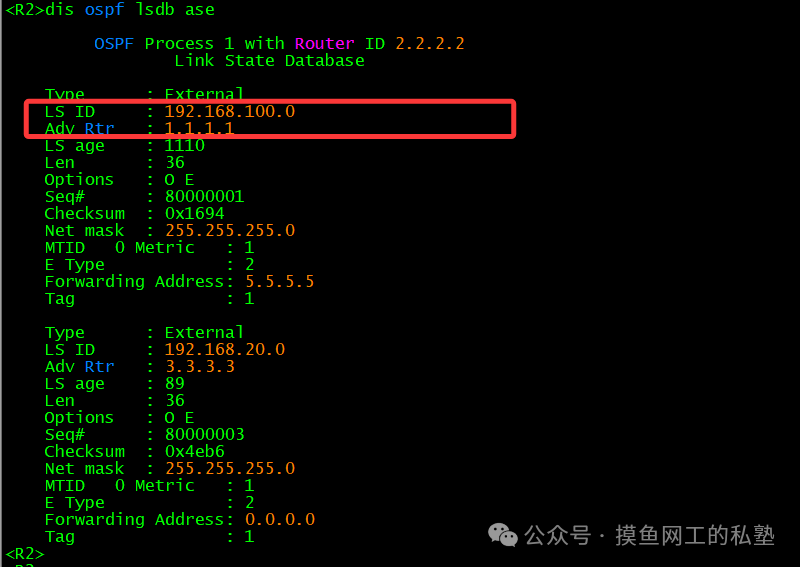

并且我们通过骨干区域内的ABR路由器查看5类LSA可以看到 在Router-id为1.1.1.1的路由器上已经对该条7类路由做了5类转换传入了骨干区域，如下图所示：

TYPE5TYPE5

OSPFv2 LSA 总体概述

  • 1类LSA的作用：
    用于计算区域内路由，每台路由器都会产生，只会在区域内传播
  • 2类LSA的作用：
    用于描述一条区域内的MA链路信息，该MA链路的DR产生，只在区域内传播
  • 3类LSA的作用：
    用于计算区域间路由，由ABR产生，在其他区域传播
  • 4类LSA的作用：
    用于寻找ASBR，由ABR产生，在除了ASBR本区域内以外的其他区域传播
  • 5类LSA的作用：
    用于计算外部路由，由ASBR产生，在除特殊区域外的其他所有区传播
  • 7类LAS的作用：
    用于计算NSSA区域引入的外部路由，由ASBR产生，只在NASS和Totally NASS区域传播

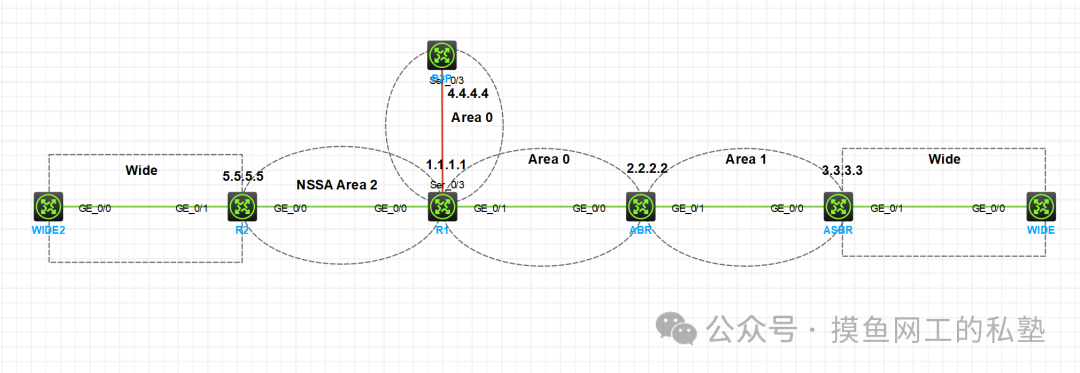

以上就是本期的全部内容，下面有个本期讲解LSA用到的实验拓扑：

实验拓扑实验拓扑

配置已经完成，可以直接明了的看到几类LSA在整个OSPF网络中的产生和传递过程
