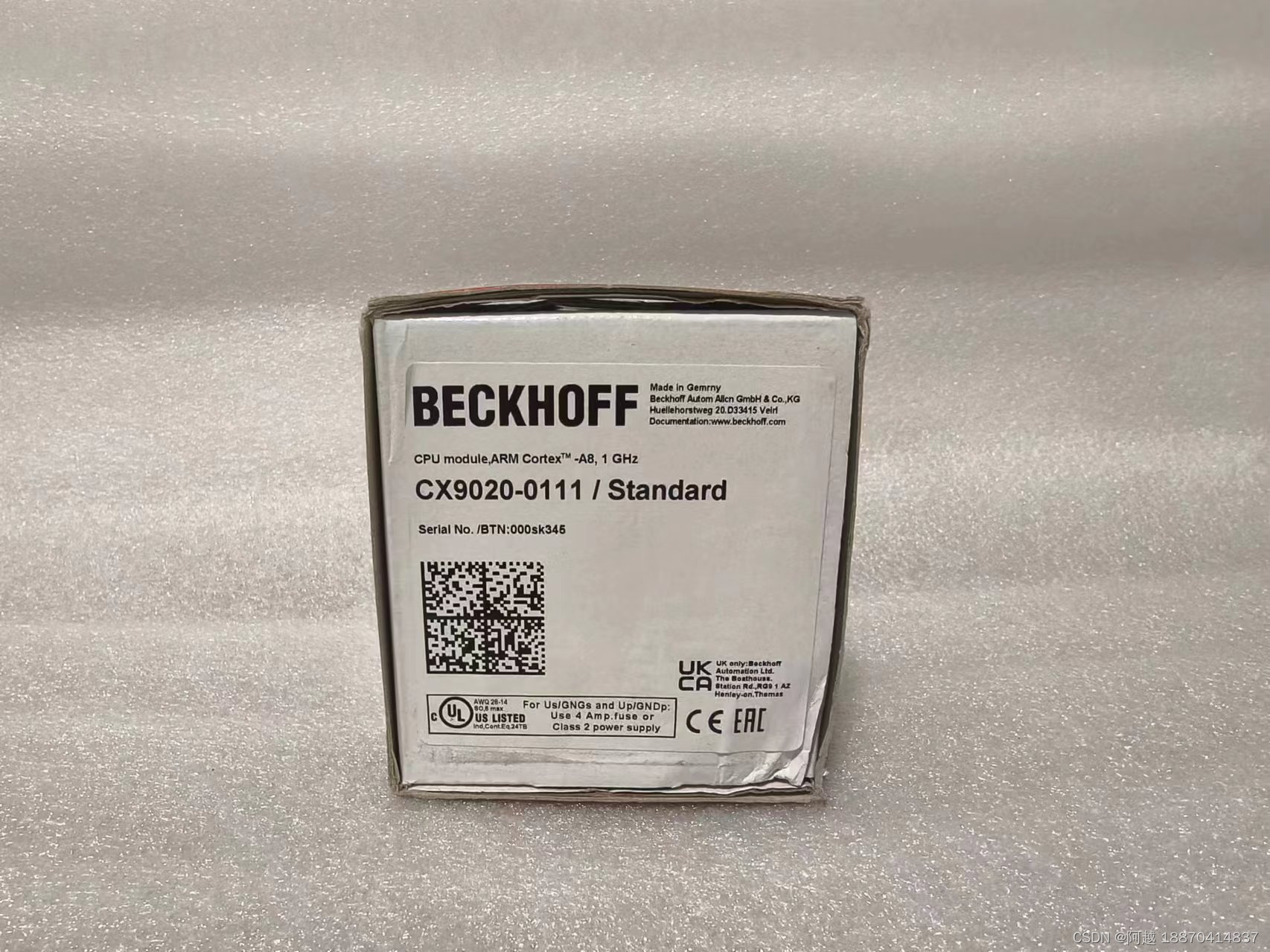

BECKHOFF CX9020-0111 倍福以太网控制器

CX9020 是一款适合安装在 DIN 导轨上的紧凑型以太网控制器，它搭载的是 1 GHz ARM Cortex™-A8 处理器。CPU 模块中直接集成了可以连接倍福 I/O 系统的接口。设备具有自动识别总线系统（K-bus 或 E-bus）的功能，并能够自动切换到相应的工作模式。CX9020 配备 1 个 CPU、2 个 microSD 卡槽、内置 RAM 和 128 kB NOVRAM 作为非易失性存储器。标配还包括 2 个交换式 RJ45 接口、4 个 USB 2.0 接口和 1 个 DVI-D 接口。RJ45 接口与一个内置交换机相连，用户可以在不额外使用以太网交换机的情况下简便地创建线型拓扑结构。操作系统采用的是 Windows Embedded Compact 7。TwinCAT 自动化软件将 CX9020 系统转化为一个功能强大的 PLC 和运动控制系统，无论是在有或者没有可视化界面的情况下都可以进行操作。用户在订购这一系列嵌入式控制器时，可以选择配备现场总线接口、串口或音频接口。

该系列控制器支持 -25 …+60 °C 的宽温范围，能够应用于极端气候环境。

技术参数 CX9020

处理器 ARM Cortex™-A8，1 GHz

处理器核数量 1

闪存 2 个 microSD 卡槽，包含一张 512 MB 的卡（可扩展）

主内存 1 GB DDR3 RAM（不可扩展）

保持型内存 集成 128 KB NOVRAM

接口 2 个 10/100 Mbit/s RJ45 接口（内置交换机），1 个 DVI-D 接口，4 个 USB 2.0 接口，1 个 可选接口

诊断 LED 1 x 电源，1 x TC 状态，2 x 闪存存取，2 x 总线状态

时钟 由电池供电的内置时钟，用于显示时间和日期（电池可更换）

操作系统 Windows Embedded Compact 7，英文版

控制软件 TwinCAT 2 runtime

TwinCAT 3 runtime（XAR）

I/O 接口 E-bus 或 K-bus，自动识别

电源 24 V DC（-15 %/+20 %）

E-bus/K-bus 电流负载 2 A

最大功率输入 5 W

最大功耗（包括安装的 UPS） 9 W

外形尺寸（W x H x D） 84 mm x 100 mm x 91 mm

重量 约 590 g

相对湿度 95 %，无冷凝

工作/储藏温度 -25…+60 °C/-40…+85 °C

抗电磁干扰/抗电磁辐射性能 符合 EN 61000-6-2/EN 61000-6-4 标准

抗振/抗冲击性能 符合 EN 60068-2-6/EN 60068-2-27 标准

防护等级 IP20

认证/标记 CE、UL、DNV GL，需订购 CX2900-0107 后，可支持：ATEX、IECEx、cFMus
