【机组】通用寄存器单元实验的解密与实战

实验1：数据输入通用寄存器

实验2：寄存器内容无进位位左移实验

实验3：寄存器内容无进位位右移实验

🍀四、 实验步骤

实验1  数据输入通用寄存器

实验2  寄存器内容无进位位左移实验

实验3  寄存器内容无进位位右移实验

🌿五、 实验结果

🌷六、 实验体会

📝总结

---

🌺一、 实验目的

1. 掌握寄存器组成及硬件电路；
2. 掌握通用寄存器单元的工作原理运用。

---

🌼二、 实验内容

1. 数据输入通用寄存器；
2. 寄存器内容无进位位左移实验；
3. 寄存器内容无进位位右移实验。

---

🌻****三、 实验详情

实验1：数据输入通用寄存器

● 把RA-IN（8芯的盒型插座）与右板上二进制开关单元中的J01插座相连(对应二进制开关H16~H23)，把RA-OUT（8芯的盒型插座）与数据总线上的DJ6相连。

● 把RACK连到脉冲单元的PLS1，把ERA、X0、X1、RA-O、M接入二进制拨动开关。（请按下表接线）。

控制信号	接入开关位号
RACK	PLS1    孔
X0	H12      孔
X1	H11      孔
ERA	H10     孔
RA-O	H9       孔
M	H4       孔

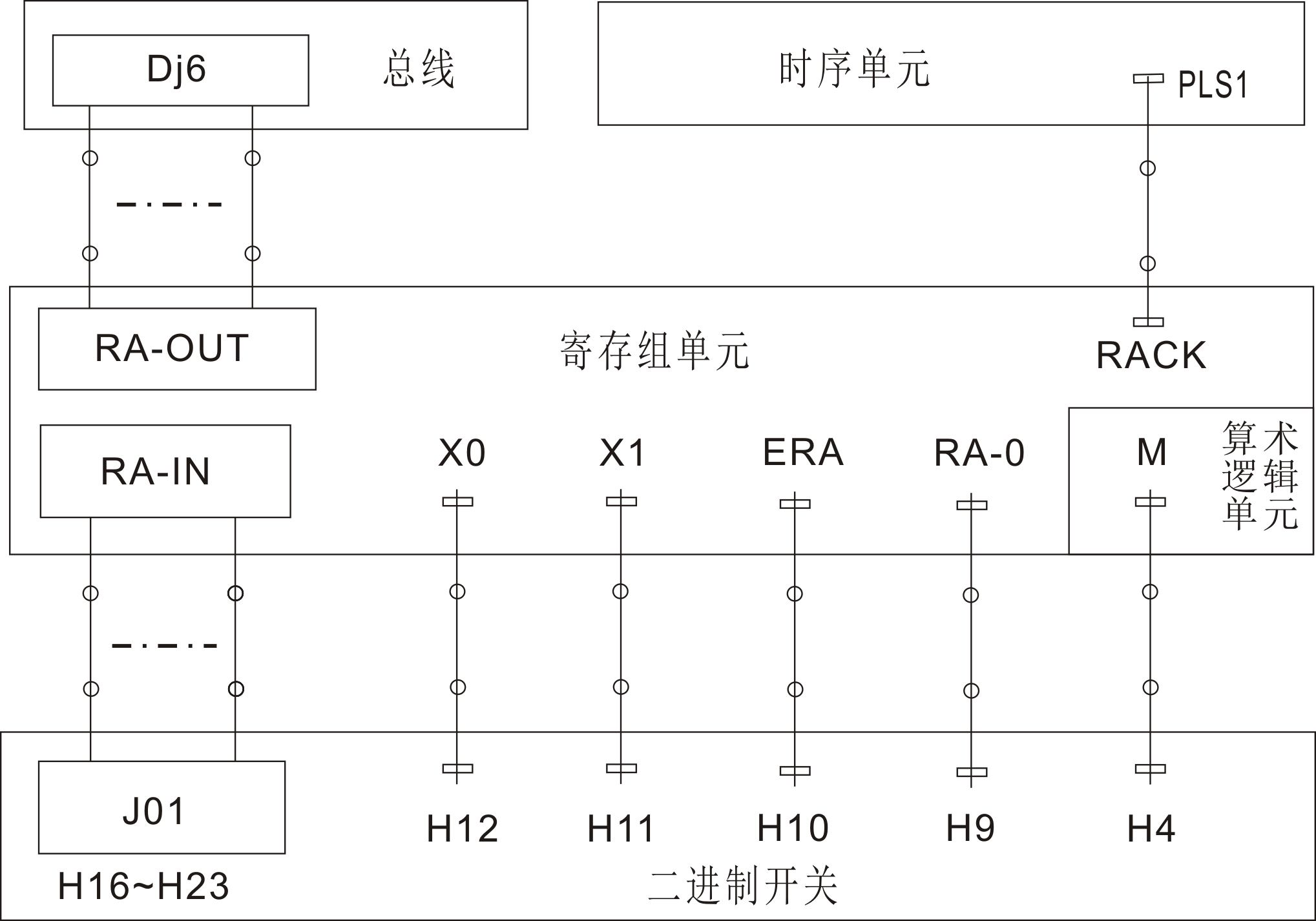

接线图示：

● 二进制开关H16~H23作为数据输入，置42H（对应开关如下表）。

H23	H22	H21	H20	H19	H18	H17	H16	数据总线值
D7	D6	D5	D4	D3	D2	D1	D0	8位数据
0	1	0	0	0	0	1	0	42H

置各控制信号如下：

H12	H11	H10	H9	H4
X0	X1	ERA	RA-O	M
1	1	0	0	1

● 按启停单元中的运行按钮，置实验平台为运行状态。

● 按脉冲单元中的PLS1脉冲按键，在RACK上产生一个上升沿，把42H打入通用寄存器。

●此时数据总线上的指示灯IDB0~IDB7 应该显示为42H。由于通用寄存器内容不为0，所以LED（ZD）灯灭。

---

实验2：寄存器内容无进位位左移实验

● 按照实验1数据输入的方法把数据42H打入通用寄存器中，数据总线上显示42H。实现左移功能，置各控制信号如下：

H12	H11	H10	H9	H4
X0	X1	ERA	RA-O	M
0	1	0	0	1

● 按启停单元中的运行按钮，置实验平台为运行状态。

● 按脉冲单元中的PLS1脉冲按键，在RACK上产生一个上升沿，使通用寄存器中的值左移。

● 此时数据总线上的LED指示灯IDB0~IDB7 应该显示为84H。由于通用寄存器内容不为0，所以ZD（LED）灯灭。

● 按脉冲单元中的PLS1脉冲按键，使通用寄存器中的值左移，此时数据总线上的LED指示灯IDB0~IDB7应该显示为09H。若一直按PLS1，在总线上将看见数据循环左移的现象。

---

实验3：寄存器内容无进位位右移实验

● 按照实验1数据输入的方法把数据42H打入通用寄存器中，数据总线上显示42H。实现右移功能，置各控制信号如下：

H12	H11	H10	H9	H4
X0	X1	ERA	RA-O	M
1	0	0	0	1

● 按启停单元中的运行按钮，置实验平台为运行状态。

● 按脉冲单元中的PLS1脉冲按键，在RACK上产生一个上升沿，使通用寄存器中的值右移。

● 此时数据总线上的LED指示灯IDB0~IDB7 应该显示为21H。由于通用寄存器内容不为0，所以ZD（LED）灯灭。

● 按脉冲单元中的PLS1脉冲按键，使通用寄存器中的值右移，此时数据总线上的LED指示灯IDB0~IDB7应该显示为90H。若一直按PLS1，在总线上将看见数据循环左移的现象。

附：通用寄存器的逻辑

通用寄存器（8位并入并出移位寄存器）

CLR	X1   X0	CLK	SL  SR	QA~AH
0	X    X	X	X   X	全 0
1	X    X	0	X   X	保持不变
1	1     1	上升沿	X   X	并行接数A~H
1	0     1	上升沿	X   0	右移 移入0
1	0     1	上升沿	X   1	右移 移入1
1	1     0	上升沿	0   X	左移 移入0
1	1     0	上升沿	1   X	左移 移入1

---

🍀四、 实验步骤

实验1  数据输入通用寄存器

**（1）step1：**把RA-IN、RA-OUT分别与二进制开关单元JO1和总线DJ6相连，并把DACK使用连接线接到脉冲单元的PLS1上，具体接线如表1。

表1

控制信号	接入开关位号
RACK	PLS1
X0	H12
X1	H11
ERA	H10
RA-0	H9
M	H4

**（2）step2：**二进制开关H16至H23作为数据输入，置42H（对应开关如表2）。

表2

H23	H22	H21	H20	H19	H18	H17	H16	数据总线值
D7	D6	D5	D4	D3	D2	D1	D0	8位数据
0	1	0	0	0	0	1	0	42H
