风光储微网+混合储能系统能量管理simulink仿真建模模型

建立混合储能系统模型
在Simulink中，首先需要建立一个超级电容和蓄电池并联的混合储能系统模型。其中，超级电容和蓄电池的荷电状态（SOC）需要根据实际情况进行管理。荷电状态可以通过对电池和超级电容的电压、电流等进行测量，然后进行积分得到。

超级电容的能量管理
对于超级电容的能量管理，可以通过低通滤波器进行功率分配，以抑制功率波动。同时，根据超级电容的SOC，可以进行能量管理。例如，当SOC较高时，可以多放电；当SOC较低时，可以少放电。当SOC非常低时，则需要进行充电。这些操作可以通过蓄电池和超级电容的双向开关实现。

蓄电池的能量管理
蓄电池的能量管理也可以采用类似的方法。可以使用单环恒流控制，通过对蓄电池的电流进行控制，实现能量的有效管理。根据蓄电池的SOC，可以在放电下限区、放电警戒区、正常工作区、充电警戒区、充电上限区进行相应的操作。

并网逆变器控制
最后，需要将混合储能系统的直流侧电压逆变成交流电压并网。这可以通过三相逆变器实现。逆变器可以采用电压电流双闭环PI控制策略，通过PWM调制实现能量的有效控制。

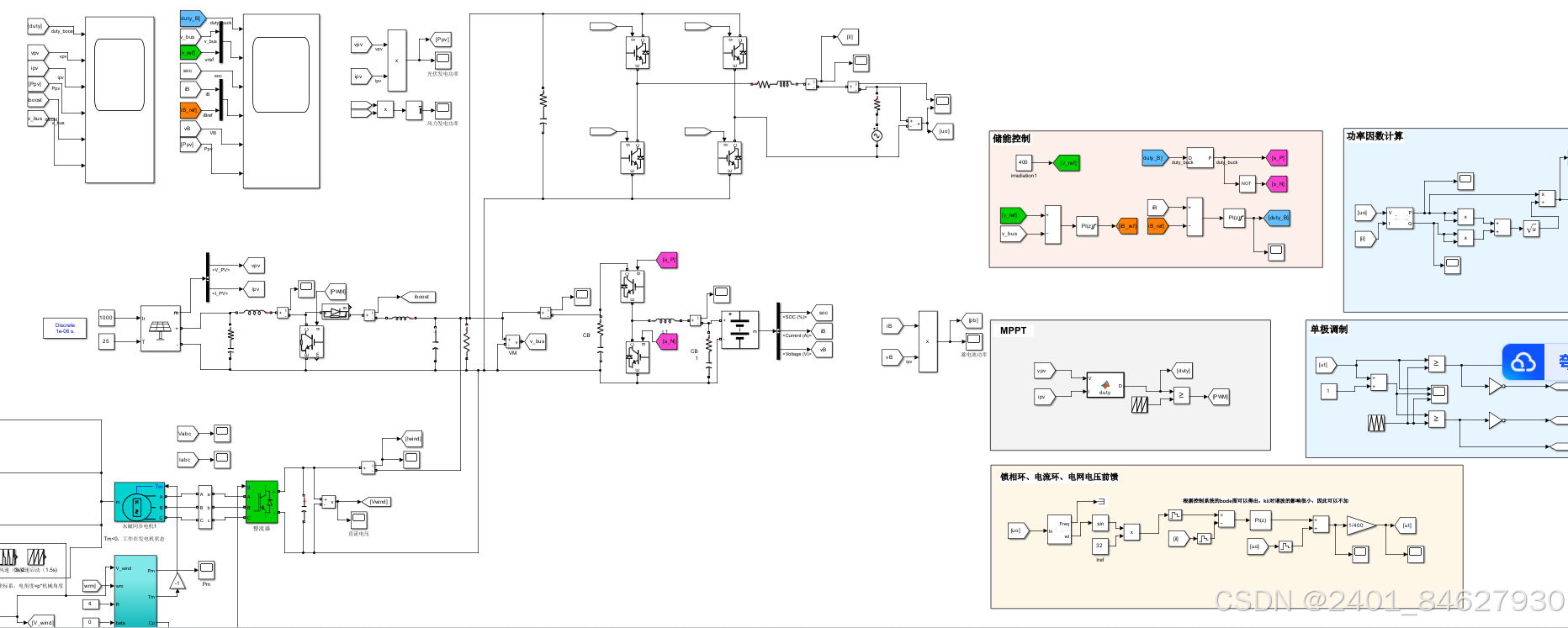

整体模型

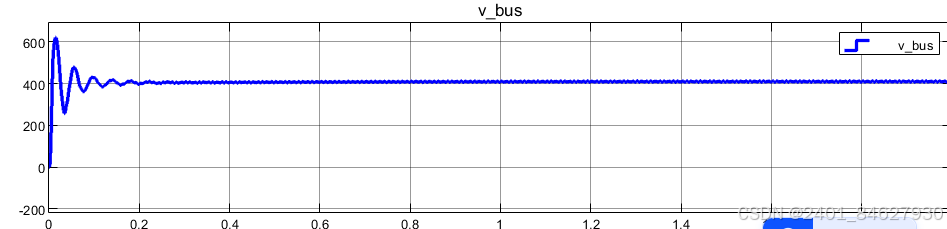

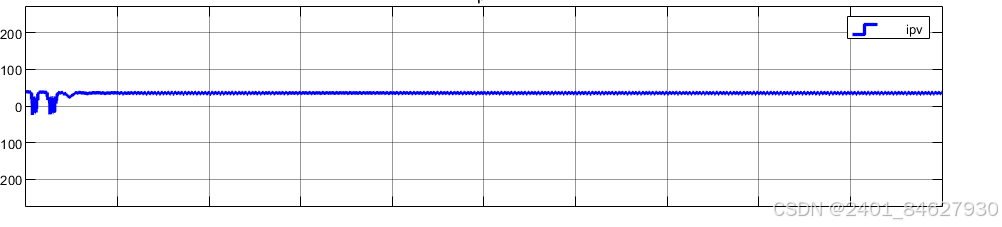

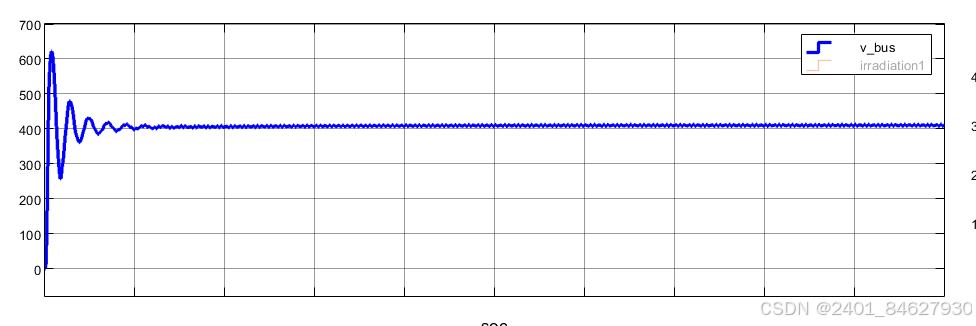

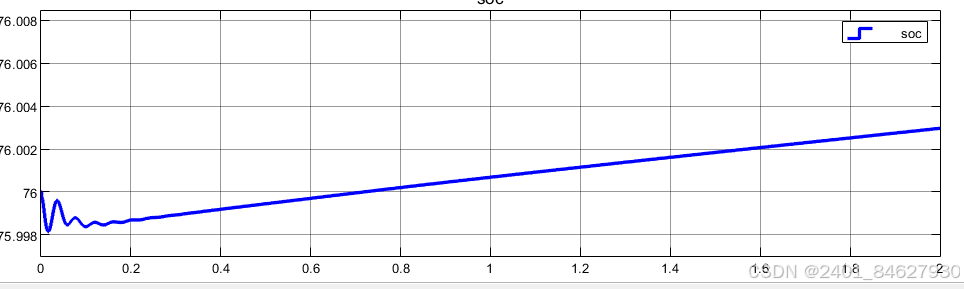

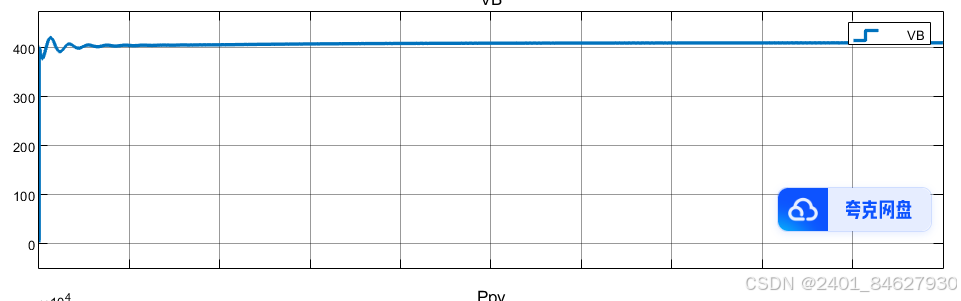

                          仿真
