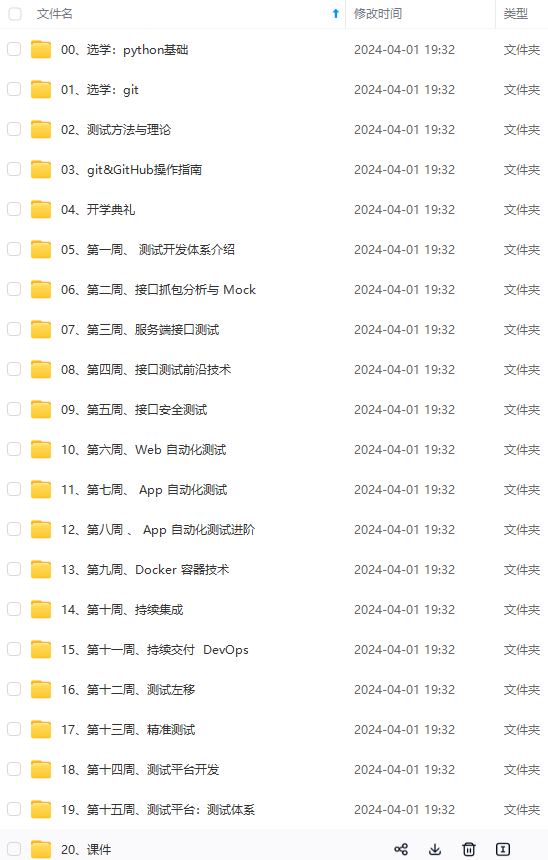

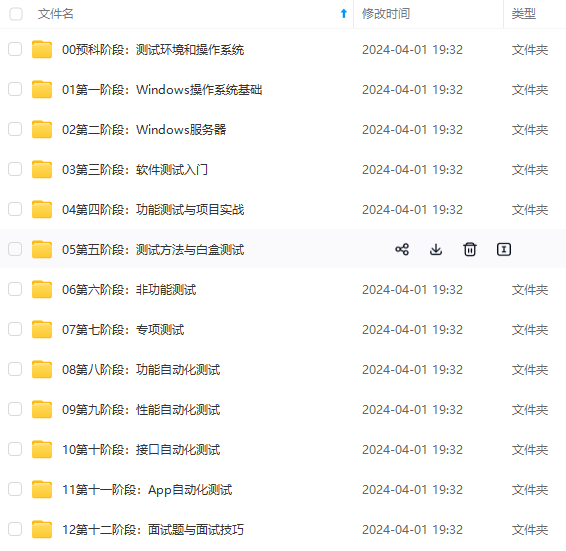

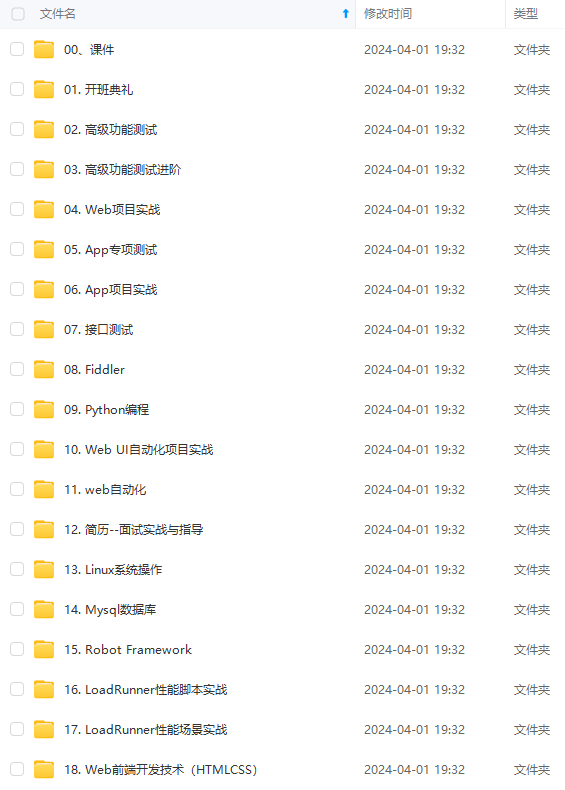

由于文件比较多，这里只是将部分目录截图出来，全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、讲解视频，并且后续会持续更新

需要这份系统化的资料的朋友，可以戳这里获取

继续向下滚动，设置IP等参数:

请按自己需要，设置固定或动态IP, 如果需要直接远程连接到控制卡，则需要为其指定有效的网关。DNS不用设置。设置完毕后，按ESC返回到图二界面中。

设置远程管理用户名及密码：
在图二所示界面中选择“LAN User Configuration”,　按图示设置用户名和密码：

配置完毕后，保存BIOS设置后，服务器重新启动。

二、验证配置生效：

1. 将服务器关机（按住开机键数秒），并保证电源线，网线是连通的。在其它计算机机上Ping控制卡的IP，并确认连接没有问题。
2. 测试电源控制功能：
   windows下使用一个ipmish.exe小工具，即可远程控制服务器电源：

ipmish.exe -ip 控制卡ip -u 用户名 -p 密码 power reset

输入以上命令，服务器将会重启。

reset: 重启
off : 关机

On: 开机

Status: 查看电源状态
cycle: 先关机，再延迟开机（即冷启动）

-force: 强制关机

Linux下需要使用ipmitool命令实现电源控制。

三、配置BIOS的串口重定向，以便远程观察/控制BIOS的启动过程

1.设置串口重定向

COM1就是服务器接显示器的串口，我们需要将COM1的输入重定向到COM2接口，观察控制台的输出。
重新启动服务器，按F2进入BIOS设置菜单：

选择　“Serial Communication”，按图示设置串口重定向参数：

注意：如果telnet/SSH连接时出现乱码，可以设置Remote Terminal Type为ansi试试。

保存配置并重启服务器。

2.　测试BIOS输出重定向是否有效
使用telnet客户端程序，连接到控制卡IP(红色字体是手工输入的内容)：

D :> telnet  192.168.2.238

idrac-8R5DY2X login: ipmiroot

Password:

/admin1-> console com2

正常情况下，将同步显示出服务器控制台的界面，配合ipmish工具，重启服务器，观察BIOS的输出（可以使用本地键盘进行控制）

使用SSH客户端程序连接控制卡的IP(先断开Telnet连接)，连接参数:

出现/admin-1>提示符后，输入console com2即可观察控制台的界面，和Telnet效果一样。

使用WEB界面管理服务器，在主控端浏览器地址栏中输入控制卡的IP,　使用设定的用户名和密码登录即可。

四、设置grub参数以观察Linux的启动信息
第三步骤仅能实现主板BIOS输出的观察，要观察Linux启动信息，需要配置grub

编辑grub的配置文件 /etc/grub.conf。

1. 在主要配置部分添加：
   serial -unit=0 -speed=57600

terminal -timeout=10 serial console
2. 在splashimage前加#将其注释

在kernel /boot/vmlinuz-2.6.18-164.el5 ro root=/dev/sda1 后添加：
console=tty0 console=ttyS1,115200n8
　完整的配置范例：

五、设置Linux参数以允许通过串口登录
1.　编辑/etc/inittab，以便激活串口登录。在/etc/inittab文件中

1:2345:respawn:/sbin/mingetty tty1前面添加一行：
co2:12345:respawn:/sbin/agetty -L ttyS1 115200 vt100
2. 编辑/etc/securetty ,以允许root帐号从串口登录，在/etc/securetty 中添加新行：ttyS1

3. 重启系统，检查是否可从串口登录到Linux。

注：将在下一章中讲解配合iDRAC控制卡，实现windows 2003/Linux远程自动安装

参考连接 ：

Dell PowerEdge R610 iDRAC6 远程控制卡设置手册

https://www.yunweiku.com/thread-381963-1-1.html
