3. EISA (Extended Industry Standard Architecture)

4. VLB (VESA Local Bus)

5. PCI (Peripheral Component Interconnect)

6. PCI-X (Peripheral Component Interconnect eXtended)

7. AGP (Accelerated Graphics Port)

8. PCI Express (Peripheral Component Interconnect Express)

科技的每一步前进都是为了解决前一代中出现的问题，这里的问题就是速度。作为扩展接口，它主要用于外围设备的连接和扩展，而外围设备吞吐速度的提高，往往会倒推接口速度的提升。第一代ISA插槽出现在第一代IBM PC XT机型上（1981），作为现代PC的盘古之作，8位的ISA提供了4.77MB/s的带宽（或传输率）。到了1984年，IBM就在PC AT上将带宽提高了几乎一倍，16位ISA第二代提供了8MB/s的传输率。但其对传输像图像这种数据来说还是杯水车薪。

IBM自作聪明在PS/2产品线上引入了MCA总线，迫使其他几家PC兼容机厂商联合起来捣鼓出来EISA。因为两者都期待兼容ISA，导致速度没有多大提升。真正的高速总线始于VLB，它绑定自己的频率到了当时486 CPU内部总线频率：33MHz。而到了奔腾时代，内部总线提高到了66MHz，给VLB带来了严重的兼容问题，造成致命一击。

Intel在1992年提出PCI（Peripheral Component Interconnect）总线协议，并召集其它的小伙伴组成了名为 PCI-SIG (PCI Special Interest Group)（PCI 特殊兴趣组J）的企业联盟。从那以后这个组织就负责PCI和其继承者们（PCI-X和PCIe的标准制定和推广。

不得不点赞下这种开放的行为，相对IBM当时的封闭，合作共赢的心态使得PCI标准得以广泛推广和使用。有似天雷勾动地火，统一的标准撩拨起了外围设备制造商的创新，从那以后各种各样的PCI设备应运而生，丰富了PC的整个生态环境。

PCI总线标准初试啼声就提供了133MB/s的带宽(33MHz时钟，每时钟传送32bit)。这对当时一般的台式机已经是超高速了，但对于服务器或者视频来说还是不够。于是AGP被发明出来专门连接北桥与显卡，而为服务器则提出PCI-X来连接高速设备。

2004年，Intel再一次带领小伙伴革了PCI的命。PCI express（PCIe，注意官方写法是这样，而不是PCIE或者PCI-E）诞生了，其后又经历了两代，现在是第三代(gen3，3.0)，gen4有望在2017年公布，而gen5已经开始起草中。

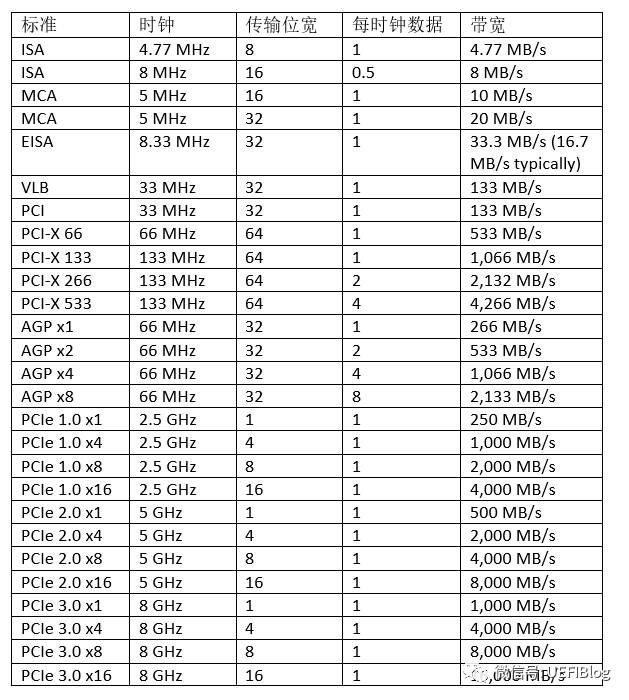

下面这个大表列出所有的速度比较。其中一些x8,x16的概念后面细节部分有介绍。

从下面的主频变化图中，大家可能注意到更新速度越来越快。

PCI和PCIe架构

1。PCI架构

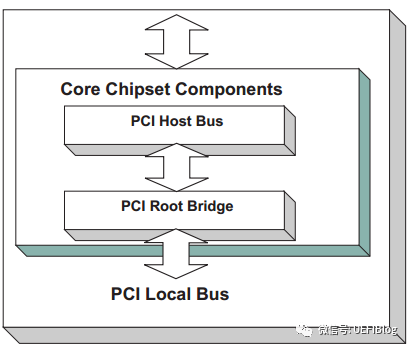

一个典型的桌面系统PCI架构如下图：

如图，桌面系统一般只有一个Host Bridge用于隔离处理器系统的存储器域与PCI总线域，并完成处理器与PCI设备间的数据交换。每个Host Bridge单独管理独立的总线空间，包括PCI Bus, PCI I/O, PCI Memory, and PCI
Prefetchable Memory Space。桌面系统也一般只有一个Root Bridge，每个Root Bridge管理一个Local Bus空间，它下面挂载了一颗PCI总线树，在同一颗PCI总线树上的所有PCI设备属于同一个PCI总线域。一颗典型的PCI总线树如图：

从图中我们可以看出 PCI 总线主要被分成三部分：

1. PCI 设备。符合 PCI 总线标准的设备就被称为 PCI 设备，PCI 总线架构中可以包含多个 PCI 设备。图中的 Audio、LAN 都是一个 PCI 设备。PCI 设备同时也分为主设备和目标设备两种，主设备是一次访问操作的发起者，而目标设备则是被访问者。

2. PCI 总线。PCI 总线在系统中可以有多条，类似于树状结构进行扩展，每条 PCI 总线都可以连接多个 PCI 设备/桥。上图中有两条 PCI 总线。

3. PCI 桥。当一条 PCI 总线的承载量不够时，可以用新的 PCI 总线进行扩展，而 PCI 桥则是连接 PCI 总线之间的纽带。

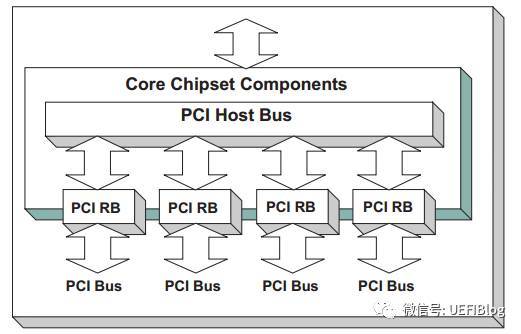

服务器的情况要复杂一点，举个例子，如Intel志强第三代四路服务器，共四颗CPU，每个CPU都被划分了共享但区隔的Bus, PCI I/O, PCI Memory范围，其构成可以表示成如下图：

可以看出，只有一个Host Bridge，但有四个Root Bridge，管理了四颗单独的PCI树，树之间共享Bus等等PCI空间。

在某些时候，当服务器连接入大量的PCI bridge或者PCIe设备后，Bus数目很快就入不敷出了，这时就需要引入Segment的概念，扩展PCI Bus的数目。如下例：

如图，我们就有了两个Segment，每个Segment有自己的bus空间，这样我们就有了512个Bus数可以分配，但其他PCI空间因为只有一个Host Bridge所以是共享的。会不会有更复杂的情况呢? 在某些大型服务器上，会有多个Host bridge的情况出现，这里我们就不展开了。

PCI标准有什么特点吗？

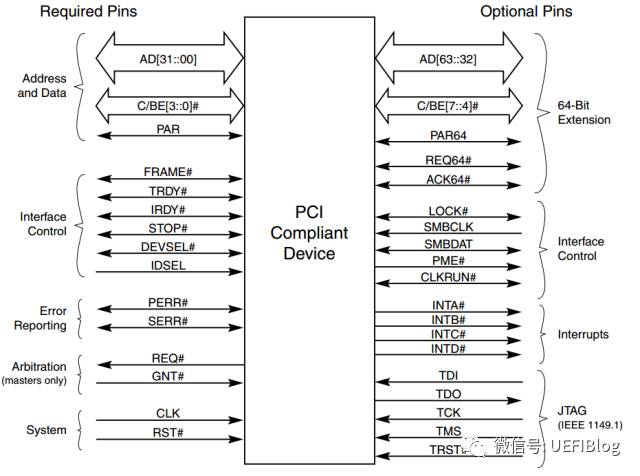

1. 它是个并行总线。在一个时钟周期内32个bit（后扩展到64）同时被传输。引脚定义如下：

地址和数据在一个时钟周期内按照协议，分别一次被传输。

**2. PCI空间与处理器空间隔离。**PCI设备具有独立的地址空间，即PCI总线地址空间，该空间与存储器地址空间通过Host bridge隔离。处理器需要通过Host bridge才能访问PCI设备，而PCI设备需要通过Host bridge才能主存储器。在Host bridge中含有许多缓冲，这些缓冲使得处理器总线与PCI总线工作在各自的时钟频率中，彼此互不干扰。Host bridge的存在也使得PCI设备和处理器可以方便地共享主存储器资源。处理器访问PCI设备时，必须通过Host bridge进行地址转换；而PCI设备访问主存储器时，也需要通过Host bridge进行地址转换。

深入理解PCI空间与处理器空间的不同是理解和使用PCI的基础。

**3.扩展性强。**PCI总线具有很强的扩展性。在PCI总线中，Root Bridge可以直接连出一条PCI总线，这条总线也是该Root bridge所管理的第一条PCI总线，该总线还可以通过PCI桥扩展出一系列PCI总线，并以Root bridge为根节点，形成1颗PCI总线树。在同一条PCI总线上的设备间可以直接通信，并不会影响其他PCI总线上设备间的数据通信。隶属于同一颗PCI总线树上的PCI设备，也可以直接通信，但是需要通过PCI桥进行数据转发。

2。PCIe架构

PCI后期越来越不能适应高速发展的数据传输需求，PCI-X和AGP走了两条略有不同的路径，PCI-x不断提高时钟频率，而AGP通过在一个时钟周期内传输多次数据来提速。随着频率的提高，PCI并行传输遇到了干扰的问题：高速传输的时候，并行的连线直接干扰异常严重，而且随着频率的提高，干扰（EMI）越来越不可跨越。

乱入一个话题，经常有朋友问我为什么现在越来越多的通讯协议改成串行了，SATA/SAS，PCIe，USB，QPI等等，经典理论不是并行快吗？一次传输多个bit不是效率更高吗？从PCI到PCIe的历程我们可以一窥原因。

PCIe和PCI最大的改变是由并行改为串行，通过使用差分信号传输（differential transmission），如图

相同内容通过一正一反镜像传输，干扰可以很快被发现和纠正，从而可以将传输频率大幅提升。加上PCI原来基本是半双工的（地址/数据线太多，不得不复用线路），而串行可以全双工。综合下来，如果如果我们从频率提高下来得到的收益大于一次传输多个bit的收益，这个选择就是合理的。我们做个简单的计算:

PCI传输: 33MHz x 4B = 133MB/s

PCIe 1.0 x1: 2.5GHz x 1b = 250MB/s (知道为什么不是2500M / 8=312.5MB吗？)

速度快了一倍!我们还得到了另外的好处，例如布线简单，线路可以加长（甚至变成线缆连出机箱！），多个lane还可以整合成为更高带宽的线路等等。

PCIe还在很多方面和PCI有很大不同：

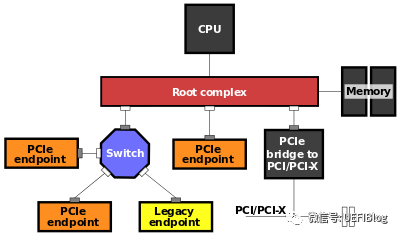

1. PCI是总线结构，而PCIe是点对点结构。一个典型的PCIe系统框图如下：

一个典型的结构是一个root port和一个endpoint直接组成一个点对点连接对，而Switch可以同时连接几个endpoint。一个root port和一个endpoint对就需要一个单独的PCI bus。而PCI是在同一个总线上的设备共享同一个bus number。过去主板上的PCI插槽都公用一个PCI bus，而现在的PCIe插槽却连在芯片组不同的root port上。

2. PCIe的连线是由不同的lane来连接的，这些lane可以合在一起提供更高的带宽。譬如两个1lane可以合成2lane的连接，写作x2。两个x2可以变成x4，最大直到x16，往往给带宽需求最大的显卡使用。

3. PCI配置空间从256B扩展为4k，同时提供了PCIe memory map访问方式，我们在软件部分会详细介绍。

4.PCIe提供了很多特殊功能，如Complete Timeout(CTO)，MaxPayload等等几十个特性，而且还在随着PCIe版本的进化不断增加中，对电源管理也提出了单独的State（L0/L0s/L1等等）。这些请参见PCIe 3.0 spec，本文不再详述。

5. 其他VC的内容，和固件理解无关，本文不再提及。INT到MSI的部分会在将来介绍PC中断系统时详细讲解。

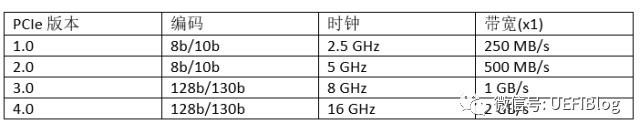

PCIe 1.0和2.0采用了8b/10b编码方式，这意味着每个字节（8b）都用10bit传输，这就是为什么2.5GHz和5GHz时钟，每时钟1b数据，结果不是312.5MB/s和625MB/s而是250MB/s和500MB/s。PCIe 3.0和4.0采用128b/130b编码，减小了浪费（overhead），所以才能在8GHz时钟下带宽达到1000MB/s（而不是800MB/s）。即将于今年发布的PCIe 4.0还会将频率提高一倍，达到16GHz，带宽达到2GB/s每Lane。

后记

对于一般用户来说，PCIe对用户可见的部分就是主板上大大小小的PCIe插槽了，有时还和PCI插槽混在一起，造成了一定的混乱，其实也很好区分：

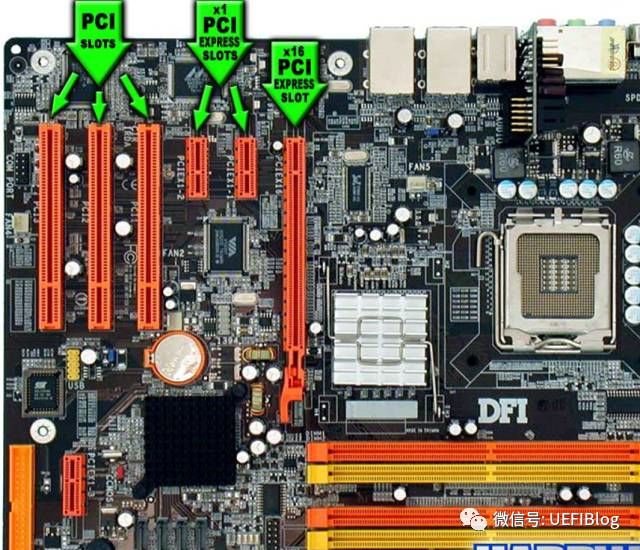

如图，PCI插槽都是等长的，防呆口位置靠上，大部分都是纯白色。PCIe插槽大大小小，最小的x1，最大的x16，防呆口靠下。各种PCIe插槽大小如下：

常见问题：

Q:我主板上没有x1的插槽，我x1的串口卡能不能插在x4的插槽里。

A: 可以，完全没有问题。除了有点浪费外，串口卡也将已x1的方式工作。

Q:我主板上只有一个x16的插槽，被我的显卡占据了。我还有个x16的RAID卡可以插在x8的插槽内吗？

A: 你也许会惊讶，但我的答案同样是：可以！你的RAID卡将以x8的方式工作。实际上来说，你可以将任何PCIe卡插入任何PCIe插槽中! PCIe在链接training的时候会动态调整出双方都可以接受的宽度。最后还有个小问题，你根本插不进去！呵呵，有些主板厂商会把PCIe插槽尾部开口，方便这种行为，不过很多情况下没有。这时怎么办？你懂的。。。。

Q: 我的显卡是PCIe 3.0的，主板是PCIe2.0的，能工作吗？

A: 可以，会以2.0工作。反之，亦然。

Q: 我把x16的显卡插在主板上最长的x16插槽中，可是benchmark下来却说跑在x8下，怎么回事?！

A: 主板插槽x16不见得就连在支持x16的root port上，最好详细看看主板说明书，有些主板实际上是x8。有个主板原理图就更方便了。

Q: 我新买的SSD是Mini PCIe的，Mini PCIe是什么鬼？

A: Mini PCIe接口常见于笔记本中，为54pin的插槽。多用于连接wifi网卡和SSD，注意不要和mSATA弄混了，两者完全可以互插，但大多数情况下不能混用（除了少数主板做了特殊处理），主板设计中的防呆设计到哪里去了！请仔细阅读主板说明书。另外也要小心不要和m.2(NGFF)搞混了，好在卡槽大小不一样。

PCI/PCIe软件界面

1。配置空间

PCI spec规定了PCI设备必须提供的单独地址空间：配置空间（configuration space）,前64个字节（其地址范围为0x000x3F）是所有PCI设备必须支持的（有不少简单的设备也仅支持这些），此外PCI/PCI-X还扩展了0x400xFF这段配置空间，在这段空间主要存放一些与MSI或者MSI-X中断机制和电源管理相关的Capability结构。

前文提到过，PCI配置空间和内存空间是分离的，那么如何访问这段空间呢？我们首先要对所有的PCI设备进行编码以避免冲突，通常我们是以三段编码来区分PCI设备，即Bus Number, Device Number和Function Number,以后我们简称他们为BDF。有了BDF我们既可以唯一确定某一PCI设备。不同的芯片厂商访问配置空间的方法略有不同，我们以Intel的芯片组为例，其使用IO空间的CF8h/CFCh地址来访问PCI设备的配置寄存器:

CF8h: CONFIG_ADDRESS。PCI配置空间地址端口。

CFCh: CONFIG_DATA。PCI配置空间数据端口。

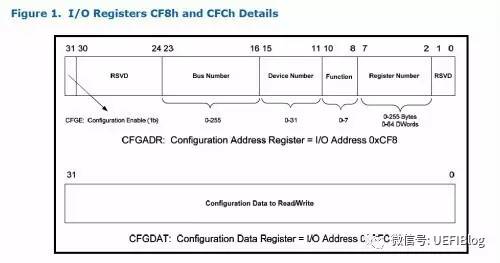

CONFIG_ADDRESS寄存器格式：

31 位：Enabled位。

23:16 位：总线编号。

15:11 位：设备编号。

10: 8 位：功能编号。

7: 2 位：配置空间寄存器编号。

1: 0 位：恒为“00”。这是因为CF8h、CFCh端口是32位端口。

如上，在CONFIG_ADDRESS端口填入BDF,即可以在CONFIG_DATA上写入或者读出PCI配置空间的内容。

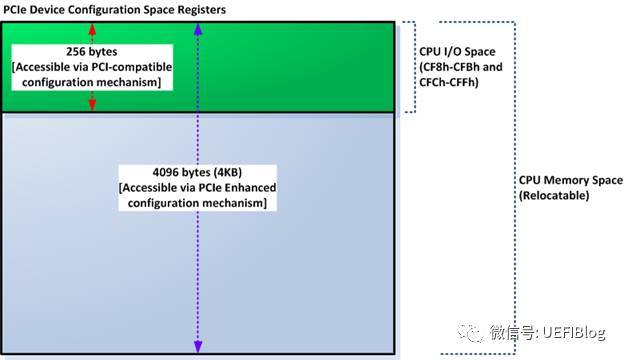

PCIe规范在PCI规范的基础上，将配置空间扩展到4KB。原来的CF8/CFC方法仍然可以访问所有PCIe设备配置空间的头255B，但是该方法访问不了剩下的（4K-255）配置空间。怎么办呢？Intel提供了另外一种PCIe配置空间访问方法：通过将配置空间映射到Memory map IO（MMIO）空间，对PCIe配置空间可以像对内存一样进行读写访问了。如图

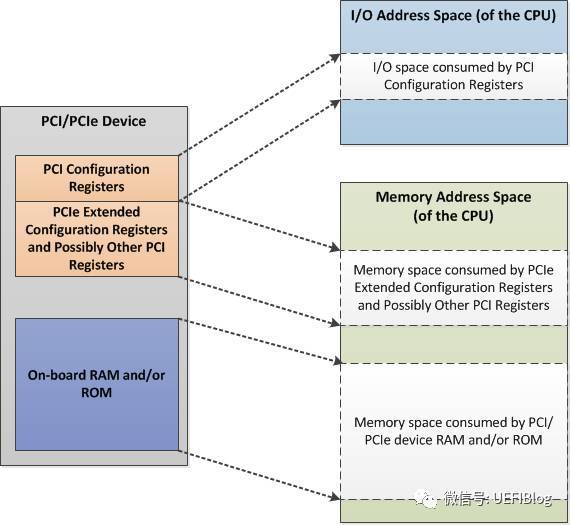

这样再加上PCI板子上的RAM或者ROM，整个PCIe Device空间如下图：

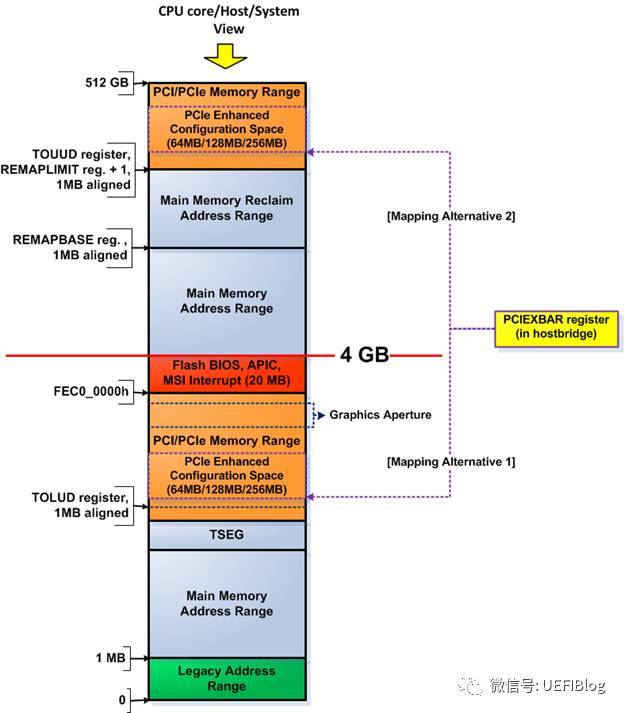

MMIO这段空间有256MB，因为按照PCIe规范，支持最多256个buses，每个Bus支持最多32个PCI devices，每个device支持最多8个function,也就是说：占用内存的最大值为：256 * 32 * 8 * 4K = 256MB。在台式机上我们很多时候觉得占用256MB空间太浪费（造成4G以下memory可用空间变少，虽然实际memory可以映射到4G以上，但对32位OS影响很大），PCI Bus也没有那么多，所以可以设置成最低64MB，即最多64个Bus。那么这个256MB的MMIO空间在在哪里呢？我们以Intel的Haswell平台为例：

其中PCIEXBAR就是这个MMIO的起始位置，在4G下面占据64MB/128MB/256MB空间（4G以上部分不在本文范围内，我们今后会详细介绍固件中的内存布局），其具体位置可以由平台进行设置，设置寄存器一般在Root complex（下文简称RC）中。

如果大家忘记RC，可以参考前文硬件部分的典型PCIe框图。

RC是PCIe体系结构的一个重要组成部件，也是一个较为混乱的概念。RC的提出与x86处理器系统密切相关，PCIe总线规范中涉及的RC也以x86处理器为例进行说明，而且一些在PCIe总线规范中出现的最新功能也在Intel的x86处理器系统中率先实现。事实上，只有x86处理器才存在PCIe总线规范定义的“标准RC”，而在多数处理器系统，并不含有在PCIe总线规范中涉及的，与RC相关的全部概念。

在x86处理器系统中，RC内部集成了一些PCI设备、RCRB(RC Register Block)和Event Collector等组成部件。其中RCRB由一系列的寄存器组成的大杂烩，而仅存在于x86处理器中；而Event Collector用来处理来自PCIe设备的错误消息报文和PME消息报文。RCRB的访问基地址一般在LPC设备寄存器上设置。

如果将RC中的RCRB、内置的PCI设备和Event Collector去除，该RC的主要功能与PCI总线中的Host Bridge类似，其主要作用是完成存储器域到PCI总线域的地址转换。但是随着虚拟化技术的引入，尤其是引入MR-IOV技术之后，RC的实现变得异常复杂。

2。BAR空间

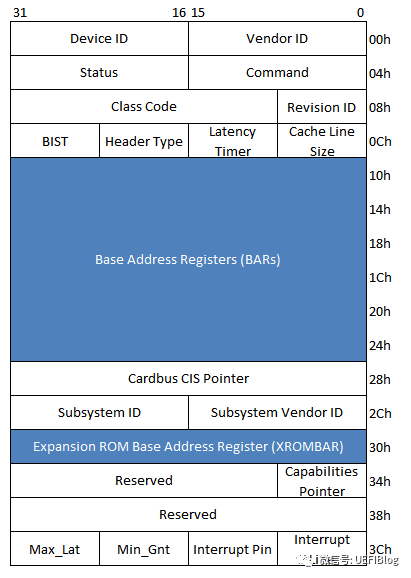

现在我们来看看在配置空间里具体有些什么。我们以一个一般的type 0（非Bridge）设备为例：
